拉伸要基于闭合轮廓或者源自闭合轮廓的表面创建。模型线和参照线的闭合轮廓在创建拉伸时可能会有多于一个的结果，用户从中选择自己需要的即可。参照线创建的表面本身是没有厚度的，但是面具有限制条件方向箭头，拖拽箭头即可修改限制条件中的正负偏移。

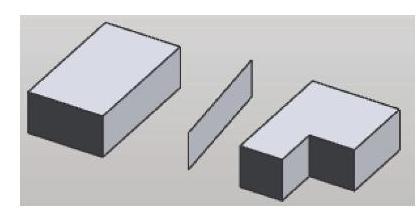

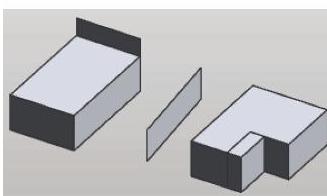

1）在概念体量中的拉伸形状，可利用线图元直接创建，也可以通过已有几何图形的边缘或表面创建。设置标高1为工作平面，使用模型线绘制线图元，并分别选中创建形状。然后选中第一个形状的一条边单击“创建形状”，再次选中第三个形状的一个面创建形状，过程如图3-126和图3-127所示。

图3-126

图3-127

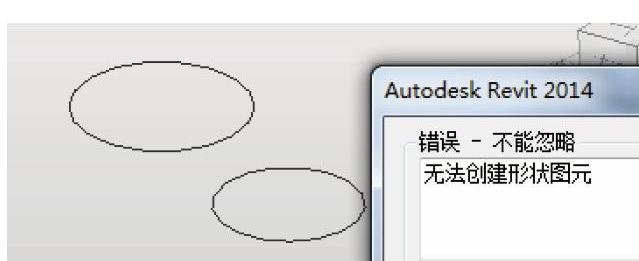

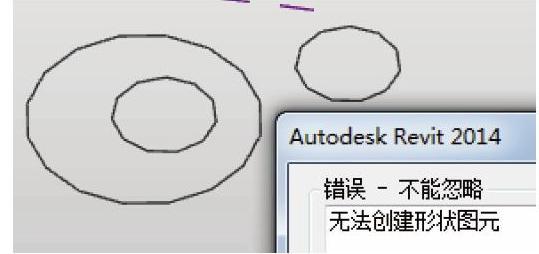

2）体量环境中的拉伸，不支持两个及两个以上的闭合图形，也不支持嵌套环，如图3-128和图3-129所示。

图3-128

图3-129

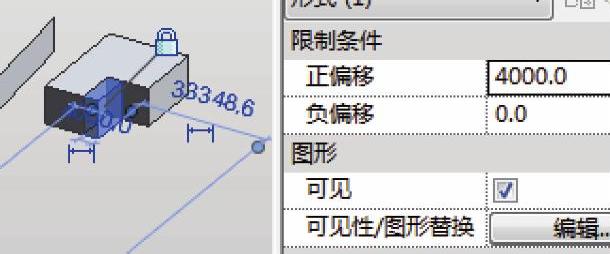

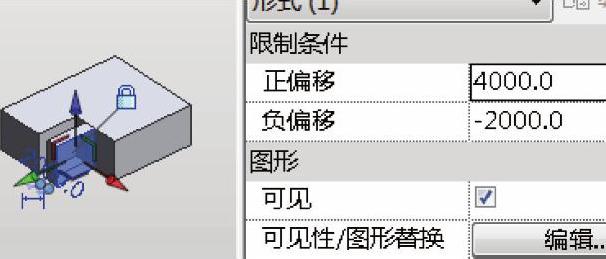

3）在图3-127中，以面创建的形状，在“属性”栏里有正负两个方向的偏移，如图3-130所示。如果给“负偏移”属性加一个负值，它会把“正偏移”所形成的那部分给“吃掉一块”，如图3-131所示。

图3-130

图3-131

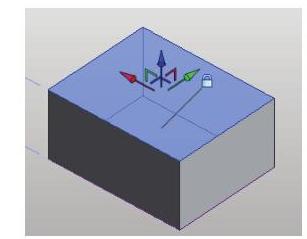

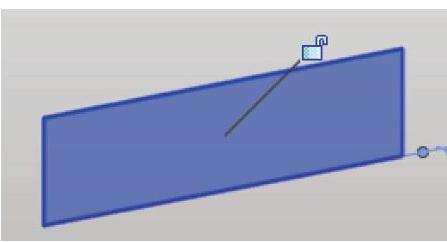

4）使用参照线绘制的未闭合的线图元生成的面是锁定的，除了可以拖拽参照线的端点改变面的形状之外，是无法直接修改移动面的，如图3-132所示。要改变整个面的形状，只能选中面然后单击“挂锁”解锁之后才能进行。闭合的参照线生成的形状，未解锁时，只能沿拉伸方向移动该形状的顶底两个面，如图3-133所示。(www.daowen.com)

图3-132

图3-133

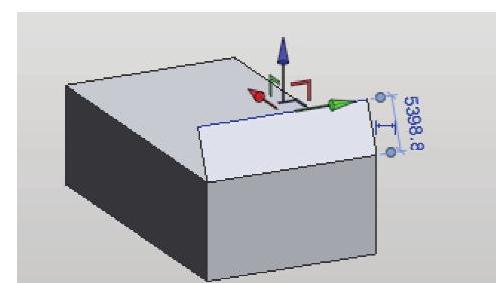

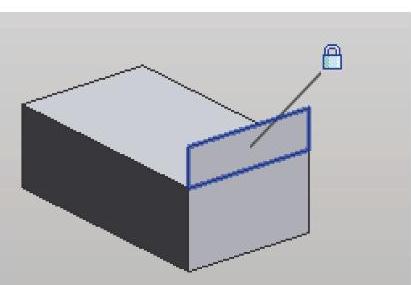

5）可以使用已有形状的边缘创建拉伸形状，生成的是单面。将其解锁之后才可以修改面的形状，如图3-134、图3-135和图3-136所示。

图3-134

图3-135

图3-136

本节总结起来，主要有以下几点：

1）用参照线创建拉伸生成形状时一般有两个选择（有体积的实心形状或者是一个单面）。

2）用边来创建拉伸，创建完成后，原始图形的边的改变会影响沿着这个边创建的拉伸。

学完本节后，尝试依次用“绘制”面板中的绘制工具在不同的工作平面上创建不同的拉伸形状。
