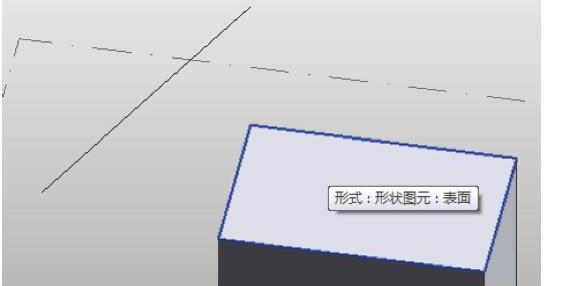

在概念设计环境中，旋转要基于绘制在同一工作平面上的线和二维形状进行创建。线用于定义旋转轴，二维图形绕该轴旋转后形成三维形状。用于作为二维轮廓的线，也可以是未构成闭合环的线，如图3-91所示。当轮廓为两个或两个以上的闭合环时，允许多环和嵌套环的情况。但闭合环与未闭合环同时存在时，则不能生成形状。位于同一个平面内的线段和其他形状图元的表面，也可以生成旋转的形状，如图3-92所示。

图3-91

图3-92

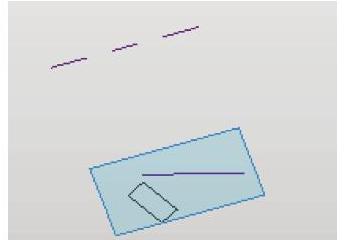

1）新建概念体量，默认以模型线绘制。在默认的工作平面上绘制一条直线和一个矩形（直线用于定义旋转轴，绘制矩形形状作为轮廓），如图3-93所示。选中模型线和矩形，单击“修改线”选项卡“形状”面板中的“创建形状”，就会看到矩形绕这个轴旋转后生成的三维形状，如图3-94所示。

图3-93

图3-94

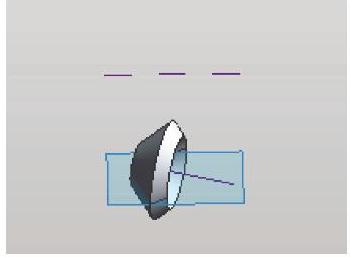

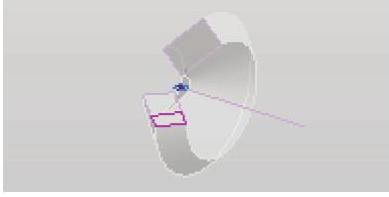

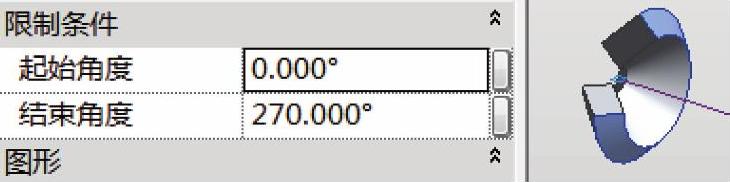

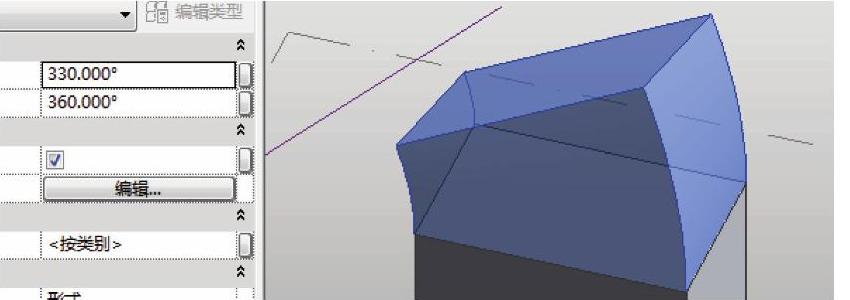

2）在概念体量环境中，Revit会根据用户所选的图元来自行判断创建何种形式的形状，如图3-95所示。选中体量，单击“修改形式”选项卡下“形状图元”面板中的“透视”，会显示中心轴和旋转轮廓，如图3-96所示。选中线图元修改形状顶点和中心轴。选中形状时，可在“属性”栏中修改旋转的角度，如图3-95和图3-97所示。

图3-95

图3-96

图3-97

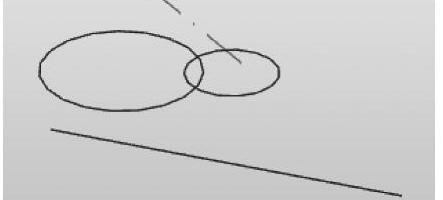

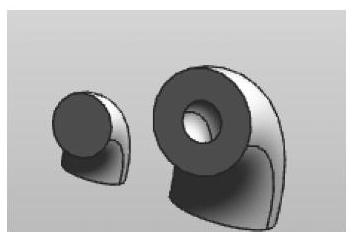

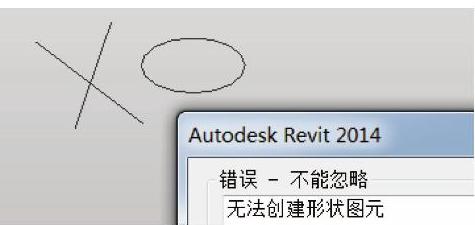

3）轮廓闭合时，支持多环和嵌套，但不允许环与环相交，如图3-98所示；轮廓也可以是开放的，并允许与中心轴交叉，但不支持未连接在一起的多余的线段，否则提示无法创建形状图元（图3-99）。也不支持在确定好中心轴后未闭合轮廓与闭合轮廓同时存在的情况。注意嵌套环生成的形状为管状，如图3-100所示。(www.daowen.com)

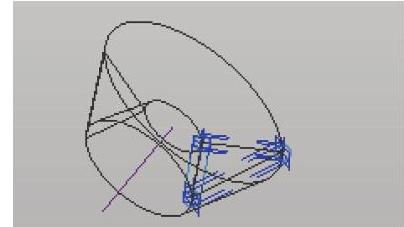

4）用参照线创建的形状，修改轮廓时要选中原先的参照线，否则即使选中了子图元，出现了黄色的三维控件，也无法拖动。只有选中参照线才可以改轮廓，才可以拖拽线端点，如图3-101所示。

图3-98

图3-99

图3-100

图3-101

本节总结起来，主要有以下几点：

1）体量中用模型线和参照线所创建的旋转形状，修改方法不一样，模型线的方式可以直接修改所生成的形状，而参照线的方式只能拖拽参照线的端点。

2）体量中创建旋转形状时要注意，轮廓也可以是开放的。

学完本节后，可进行以下拓展练习：

1）尝试在同一个工作平面上绘制旋转轴线和二维形状，二维轮廓要有样条曲线。

2）尝试多环嵌套。

3）如果两个闭合轮廓不全是在轴线的同一侧会怎样？如果一个闭合轮廓有一部分在轴线另外一侧会怎样？
