融合可将两个轮廓（边界）按照给定的深度融合在一起生成实心或者空心形状，并沿其长度发生变化，从起始形状融合到最终形状。例如，如果绘制一个较大的矩形，并在其顶部绘制一个小矩形，则Revit会将这两个形状融合在一起。

1）新建族，打开公制常规模型，在默认的参照标高平面上单击“形状”面板中的“融合”（实心），进入编辑模式。默认编辑底部的边界（系统会自动切到“修改融合底部边界”），选择“矩形”工具，绘制一个矩形。如有必要，应在绘制融合前设置工作平面。选项栏有一些其它参数：“偏移量”，是绘制时相对鼠标指针的偏移距离；“半径”，是倒圆角的半径；“深度”，是设置顶部边界到底部边界的距离，默认不修改，如图3-78所示。

图3-78

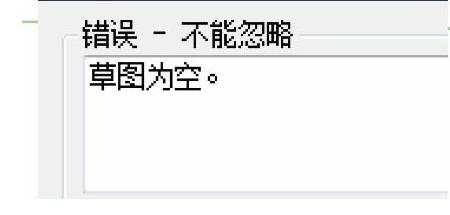

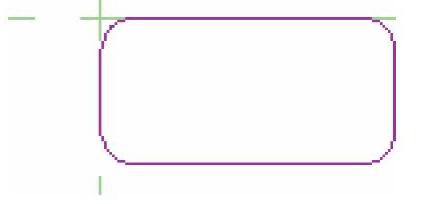

2）在选项栏上勾选“半径”复选框，并输入半径数值100，再绘制一个长1000、宽500的矩形，如图3-79所示。注意必须完成底部编辑后，才可单击编辑顶部状态，直接先单击编辑顶部，则会提示草图为空，如图3-80所示。

图3-79

图3-80

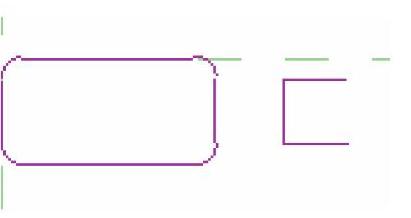

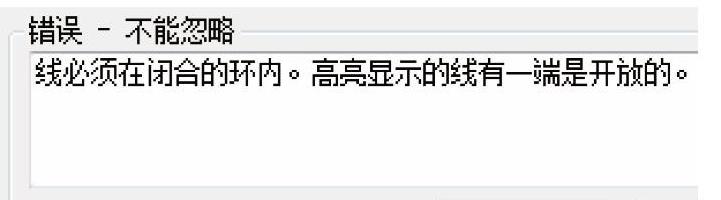

3）编辑边界时，无论底部或顶部都必须闭合，否则会提示“线必须在闭合的环内。高亮显示的线有一端是开放的”，如图3-81和图3-82所示。在绘制边界时，也不允许有一个以上的环，多余的不论闭合与否都需要将其删除。

图3-81

图3-82

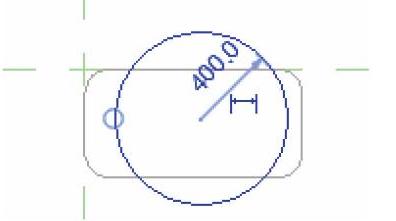

4）在底部边界绘制好倒角的矩形，单击“编辑顶部”，选择“圆形”工具，绘制半径为400的圆形，如图3-83所示。单击绿色对钩完成，进入三维视图查看融合形状，如图3-84所示。选中以后进入“属性栏”修改，其中，第二端点指的是顶部边界相对于参照标高的距离；第一端点指的是底部边界相对于参照标高的距离；两者的间距是深度。

图3-83

图3-84

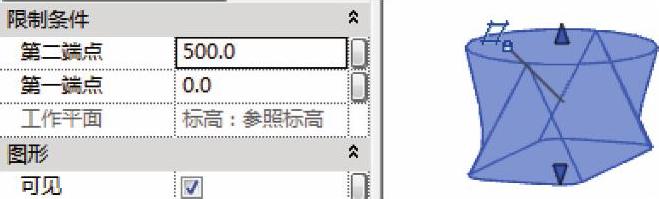

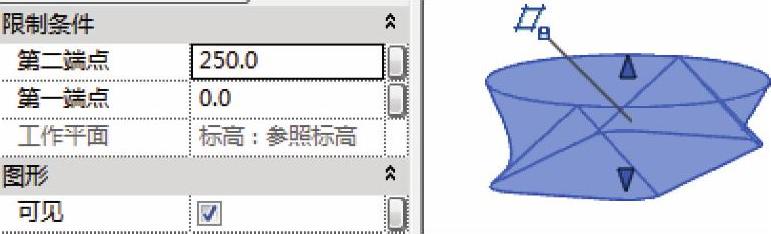

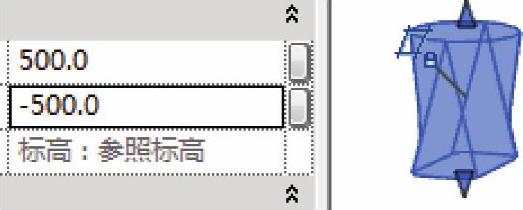

5）从默认起点0开始计算的深度，可直接在限制条件的第二端点中输入一个值，如图3-85所示。指定从0以外的起点开始计算的深度，可在限制条件的第二端和第一端点中，分别输入值，如图3-86所示。应用后，融合形状会随之改变。(www.daowen.com)

图3-85

图3-86

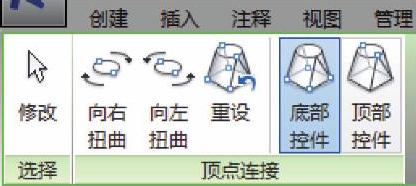

6）完成融合后，选中形状，单击“编辑顶部”或“编辑底部”，继续单击“模式”面板上的“编辑顶点”（图3-87），进入“编辑顶点”选项卡。带有蓝色开放式圆点控制柄是一个添加和删除连接的切换开关（图3-88），单击即可进行切换。编辑顶点连接，可以控制融合体中的扭曲量，要在另一个融合草图上显示顶点，需单击当前未选择的底部控件或者顶部控件，如图3-89所示。

图3-87

图3-88

图3-89

7）单击某个蓝色开放式圆点控制柄，该线变为一条连接实线。一个填充的蓝色控制柄会显示在连接线上。单击实心体控制柄以删除连接，则该线将恢复为带有蓝色开放式圆点控制柄的虚线。当单击控制柄时，可能有一些边缘会消失，并会出现另外一些边缘。在“顶点连接”面板上，单击“向右扭曲”或“向左扭曲”，可以顺时针方向或逆时针方向扭曲选定的融合边界。单击“重设”可恢复顶点到原始状态，如图3-90所示。

本节总结起来，主要有以下几点：

1）融合形状是两个图形沿着形状中心连线的方向融合为一体的形状。

图3-90

2）在绘制草图线过程中，底部边界和顶部边界是在同一个平面上，待生成形状后才能看见融合体。

学完本节后，尝试新建一个融合，以参照平面“中心（前/后）”或者参照平面“中心（左/右）”为工作平面。
