放样融合的形状由起始图形、最终图形和指定的二维路径确定。通过放样融合工具，可以沿某个路径创建一个具有两个不同轮廓的融合体。放样融合的路径可以绘制或拾取已有形状的边缘；位于路径两端的两个轮廓，也可以通过绘制或载入轮廓族的方式来指定。

1）新建族，打开公制常规模型族样板，选择公制常规模型为族样板，单击“放样融合”（实心），如图3-68所示。进入草图编辑模式，自动切换到“修改放样融合”选项卡。注意观察，创建路径有两种方式：“绘制路径”指的是在选定的工作平面上绘制二维的图形作为路径，“拾取路径”指的是拾取已有的形状的边缘作为路径。此时，关于轮廓的命令都是灰色显示的，这表明只能先绘制好路径，才能开始绘制轮廓，如图3-69所示。在创建底部和顶部边界前，如有必要，先设置好工作平面，再开始绘制。

图3-68

图3-69

2）绘制路径时注意，只支持单条的直线或曲线。如果多于一条，无论是否相连都是不允许的，单击“完成编辑模式”后就会报错“不允许一条以上的曲线”，如图3-70所示。保留其中任意一条路径，删除另外一条，系统会自动在保留的路径的两端，放置绿色的工作平面。每个平面的中间是两条相交的绿色虚线，周围还有4条绿色虚线围成正方形。

3）单击菜单栏的“完成编辑模式”，退出绘制路径，这时紫色的路径会变为黑色，路径两端的工作平面仍保持为绿色，但是仅剩下端点中间的绿色虚线。其中轮廓1位于起点，轮廓2位于终点。轮廓的编辑顺序没有要求，如图3-71所示。

图3-70

图3-71

4）单击“选择轮廓1”，绘图区域轮廓1工作平面高亮显示，“放样融合”面板中的“编辑轮廓”和“载入轮廓”变为可用，同时在选项栏上出现与其功能相同的“编辑”和“载入轮廓”按钮，如图3-72所示。此时，单击“编辑轮廓”并选择“绘制”选项卡里的工具，可在起点处的工作平面绘制图形，或者单击“载入轮廓”从外部导入轮廓。单击“编辑轮廓1”，在起点处绘制一个矩形，单击绿色对钩退出，如图3-73所示。然后单击“编辑轮廓2”，重新绘制一个六边形，单击绿色对钩完成融合放样，如图3-74所示，保存此文件为族1。

图3-72

(www.daowen.com)

图3-73

图3-74

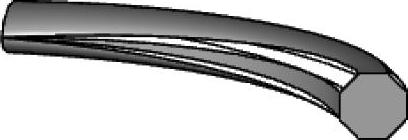

5）接下来，尝试用载入轮廓族的方式创建融合放样。新建族，打开公制轮廓族样板，然后在参照平面的中心附近绘制一个椭圆，保存为族4然后载入到族1。再次打开公制轮廓族样板，新建另一个轮廓族，在参照平面的中心附近绘制一个八边形，保存为族5然后载入到族1。返回族1，创建实心融合放样，绘制一段弧形路径完成后，在三维视图中选中弧端点的轮廓放置工作平面，在“属性”栏中“轮廓”的下拉列表选中“族4”（图3-75），然后再选中另一端的工作平面，指定载入轮廓为“族5”。载入的轮廓位置可通过选项栏或者属性栏中的垂直轮廓偏移、水平轮廓偏移、角度和翻转调整位置，如图3-76所示。最后完成效果如图3-77所示。

图3-75

图3-76

图3-77

本节总结起来，主要有以下几点：

1）放样融合的路径只能有一段。

2）拾取路径下，拾取的三维边会自动将绘制线锁定到选定的几何图形边线上。

学完本节后，尝试创建一个融合放样，顶部轮廓为圆形，底部轮廓为椭圆形。
