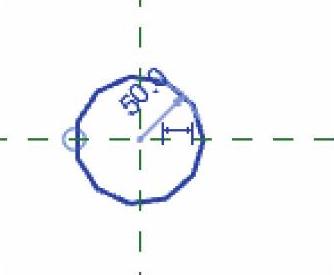

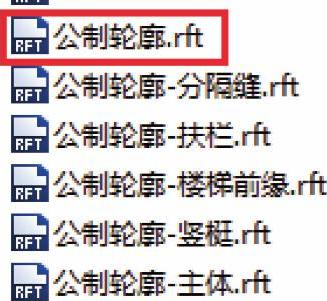

1）新建族，打开“公制轮廓.rft”族样板（图3-49）进入参照标高平面，单击“详图”面板中的“直线”，绘制半径50mm的圆轮廓（图3-50），完成后保存为族4。

图3-49

图3-50

2）使用实心拉伸创建一个竖边倒圆角的形状（图3-51），再用空心拉伸进行剪切，最后效果如图3-52所示。绘制路径时拾取方式尤为重要，单击“拾取路径”，即进入拾取三维边以指示放样或放样融合的路径的状态。拾取时可捕捉现有绘制线或者其他实心几何图形边线，并且生成的路径会自动锁定到被拾取的主体上。

3）将视觉样式调为线框，单击“实心放样”，选择拾取路径，由于形状的三维边存在圆角，所以需多次拾取至图3-53所示的路径，相同路径第二次单击是取消拾取，注意此时若不能看清拾取路径，可将视图调为非细线显示。细线显示指的是，无论缩放级别如何，图元都按照单一的线宽在屏幕上显示所有线。完成路径拾取后，再单击“载入轮廓”，将刚创建的轮廓族族4载入。

图3-51

图3-52

图3-53

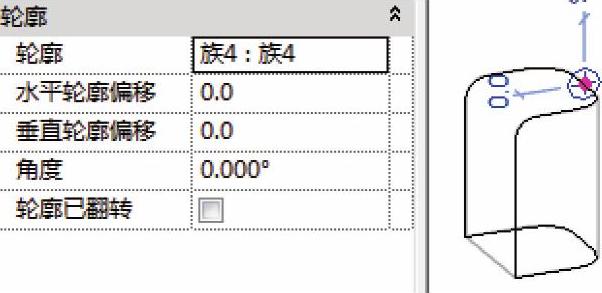

4）当选择轮廓为族4的时候，“属性”栏灰色显示不可编辑的地方变为可编辑，轮廓的位置可在选项栏或“属性”栏中的“水平轮廓偏移”“垂直轮廓偏移”“角度”“轮廓已翻转”中调整，如图3-54所示。角度和翻转在轮廓为圆形的时候轮廓不改变。单击对钩完成编辑，选中所拾取路径的主体并临时隐藏，如图3-55所示，即能清楚地查看用拾取路径和载入轮廓的方式创建的放样图形，如图3-56所示。

图3-54

图3-55

图3-56(www.daowen.com)

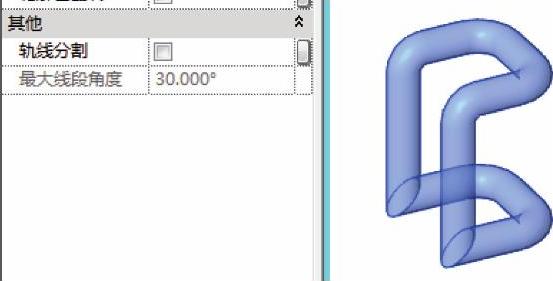

5）在选中放样形状时，“属性栏”中的“轨线分割”复选框可将非分段式改为放样分段式放样，如图3-57所示。分割仅影响弧形路径，放样的最小段数为两段。勾选“轨线分割”复选框，修改最大线段角度为30°，如图3-58所示。修改原模型的形状，放样会跟随路径的改变而改变，如图3-59所示。

图3-57

图3-58

图3-59

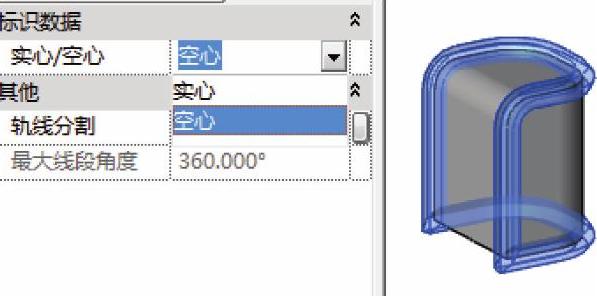

6）接步骤2）创建一个空心放样的剪切形状，拾取完三维边后，单击绿色对钩完成拾取，如图3-60所示。单击“编辑轮廓”，选择内接多边形工具，勾线选项栏上的“半径”复选框，修改半径为25，以标记中心为原点绘制六边形。单击鼠标左键完成两次后放样形状完成且被选中，修改“属性”栏中的标识数据，将实心改为空心（图3-61），使用“修改”选项卡中的“剪切几何图形”剪切实体与空心，此时系统提示“高亮显示的图元中有一个循环参照链。”，如图3-62所示。由于空心剪切掉时，空心放样的路径有部分路径是拉伸空心剪切而得，因此放样空心剪切无法完成。此时，将拉伸的空心删除，编辑放样重新拾取三维边（图3-63），并绘制矩形轮廓，完成后再使用“剪切几何图形”工具剪切空心放样，如图3-64所示。空心放样也可在“形状”面板上选择“空心形状”下拉列表中的“空心放样”进行创建，与上文中修改属性为空心的方式对比，使用空心放样的方式完成形状后空心无须手动剪切。

图3-60

图3-61

图3-62

图3-63

图3-64
