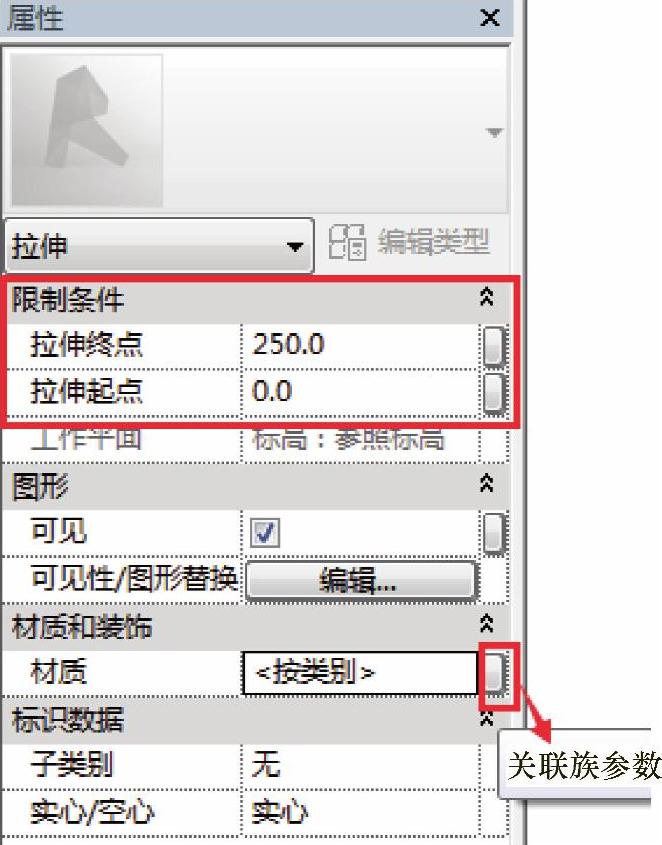

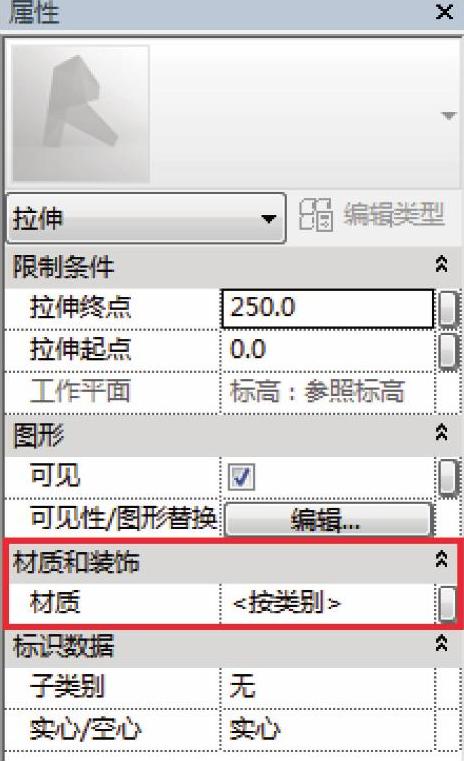

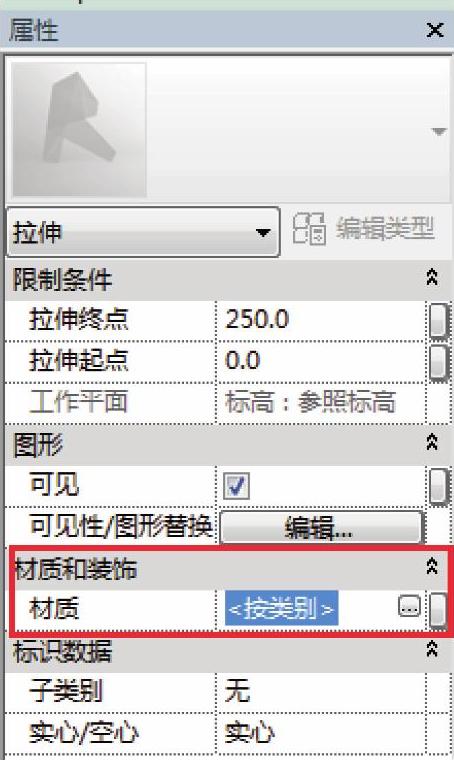

1）单击“创建”选项卡→“拉伸”，按照上一节的第二种方法绘制图形，绘制完毕后，可在选项栏中输入深度值100，意为拉伸形状的顶部平面与参照标高平面的距离为100，拉伸深度以参照标高为基准，向下为负值，向上为正值。在创建拉伸之后，将不再保留拉伸深度。完成拉伸形状创建后，可在“属性”栏中的“限制条件”下输入新值作为拉伸起点或拉伸终点。实心拉伸的可见性在“属性”栏中的“图形”下设置，单击“可见性/图形替换”对应的“编辑”按钮，然后进行可见性设置，如图3-20所示。单击“材质”属性后面的空白表格，注意不是最右侧的小方块，这时会出现一个小按钮，单击这个按钮，打开“材质浏览器”选择实心拉伸的材质。可以对比图3-20和图3-21，观察单击“材质”属性后面空白表格前后的差别。然后可以在“材质浏览器”里为当前的拉伸形状指定一个材质。或者，单击最右侧的“关联族参数”按钮，打开“关联族参数”对话框，为这个形状的材质关联一个族参数，这样能使今后的操作或修改更加规范、有序，如图3-22所示。单击“标识数据”下选择子类别作为“子类别”，可为实心拉伸形状指定合适的子类别，以确定该图元的默认显示方式。

图3-20

图3-21

图3-22

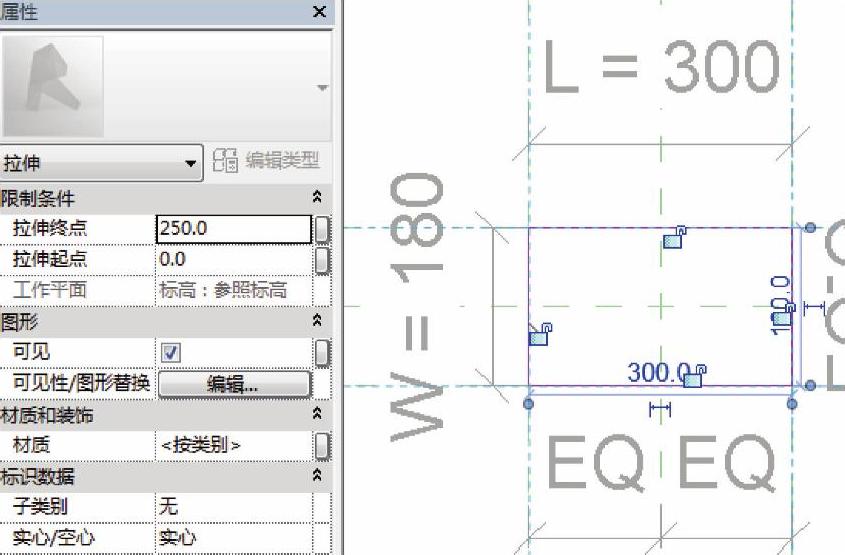

2）单击“创建”选项卡→“形状”面板中的“拉伸”，在“修改创建拉伸”选项卡下选择矩形工具，捕捉参照平面的交点，绘制一个矩形，发现这个矩形每条边的位置上都有一个打开的挂锁形状的图标，如图3-23所示。逐个地单击它们，图标会变为闭合的挂锁形状，如图3-24所示。这时就创建了相对于参照平面的对齐约束。如果当时没有创建这个对齐约束，之后也可以用“对齐”工具来重新建立一次。单击“模式”面板中的“完成编辑模式”，实心拉伸形状生成完毕。

图3-23

图3-24

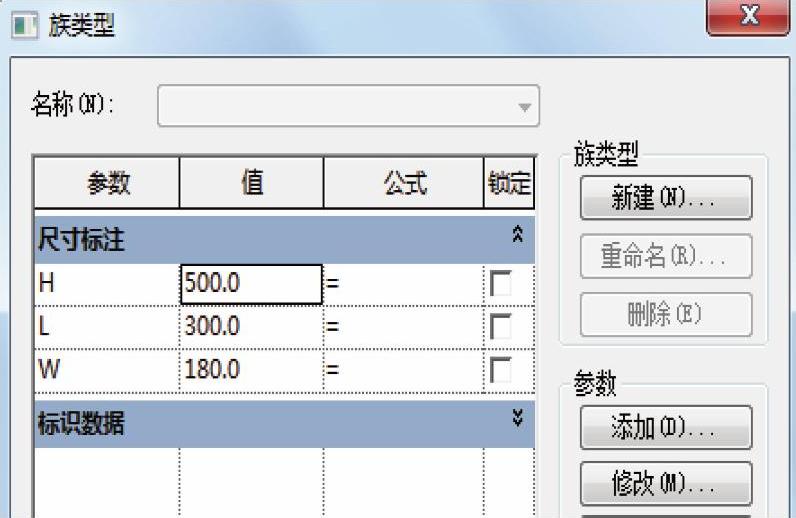

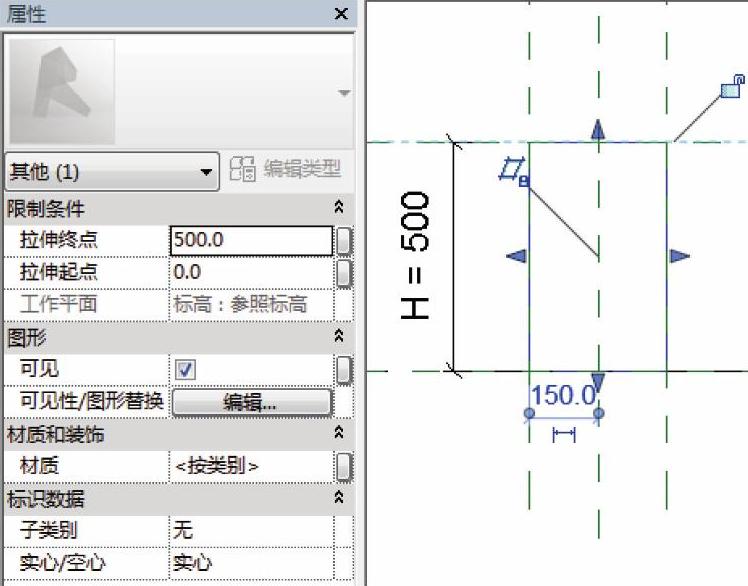

3）单击“项目浏览器”中的立面“前”，转到前立面视图，选中刚才2）中绘制的矩形，会出现操纵柄，拖曳拉伸顶部的操纵柄至顶部参照平面，并单击出现的锁形标记将其锁定，也可以使用对齐工具对齐并锁定，如图3-25所示。查看拉伸，打开三维视图，单击“属性”面板中的“族类型”，打开“族类型”对话框，调整参数值，检查拉伸形状是否正常变化，如图3-26所示。或者去立面或平面视图，拖动参照平面，当移动参照平面时，检查拉伸形状是否随面一起移动。

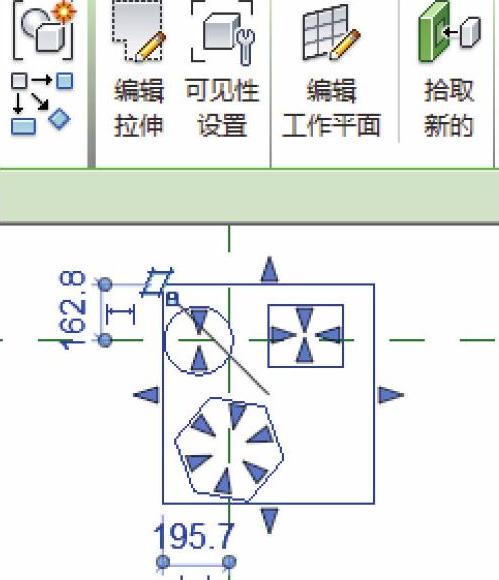

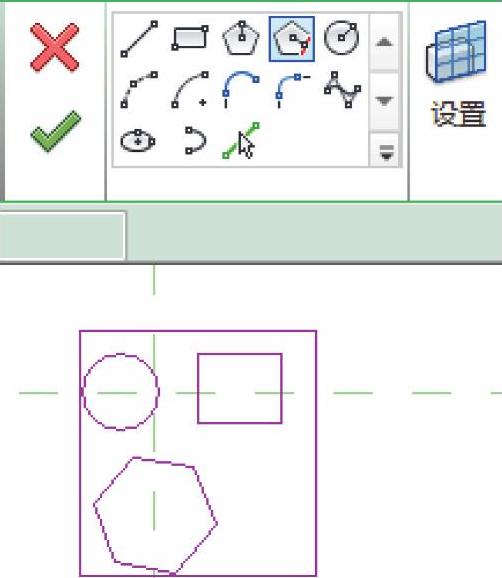

4）编辑拉伸形状。首先选中拉伸的图形，单击“修改拉伸”选项卡“模式”面板中的“编辑拉伸”，进入草图模式，可以通过修改草图的方式来修改拉伸的形状，如图3-27所示。也可以在选中拉伸形状以后，拖动造型操纵柄来直接修改形状。关于形状的两个属性——“可见性设置”和“编辑工作平面”，可以在选中拉伸形状以后直接单击相应的图标进行设置。拉伸的草图线可以在内部嵌套，但必须是闭合的环，如图3-28所示。相交或未闭合的线会提示无法创建拉伸。

图3-25

(www.daowen.com)

图3-26

5）实心形状和空心形状之间可以互相转换，如图3-29所示。方法是选中形状以后修改“属性”栏的“实心/空心”的属性，注意，已经发生剪切的实心形状，不能转为空心形状。

图3-27

图3-28

图3-29

本节总结起来，主要有以下几点：

1）“拉伸”命令是创建族中较为常用的命令，可设置快捷键。

2）选定工作平面后，然后绘制轮廓，拉伸形状与绘制它的平面垂直。

3）注意，拉伸时的轮廓草图线不能是有重合的、未闭合的线。

学完本节后，可进行以下拓展练习：

1）“空心拉伸”命令的运用步骤与“实心拉伸”一样，尝试执行“空心拉伸”命令绘制一个空心体块。

2）尝试将操纵柄推动到平行的参照平面后进行锁定，观察参照平面的位置移动是否会影响体块形状（是）。这里锁定的对齐，是显式限制条件，可保证维护已定义的关系。
