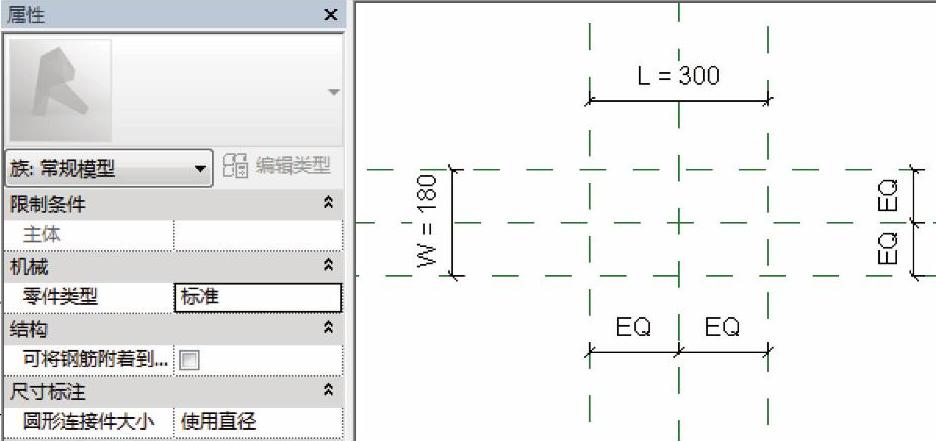

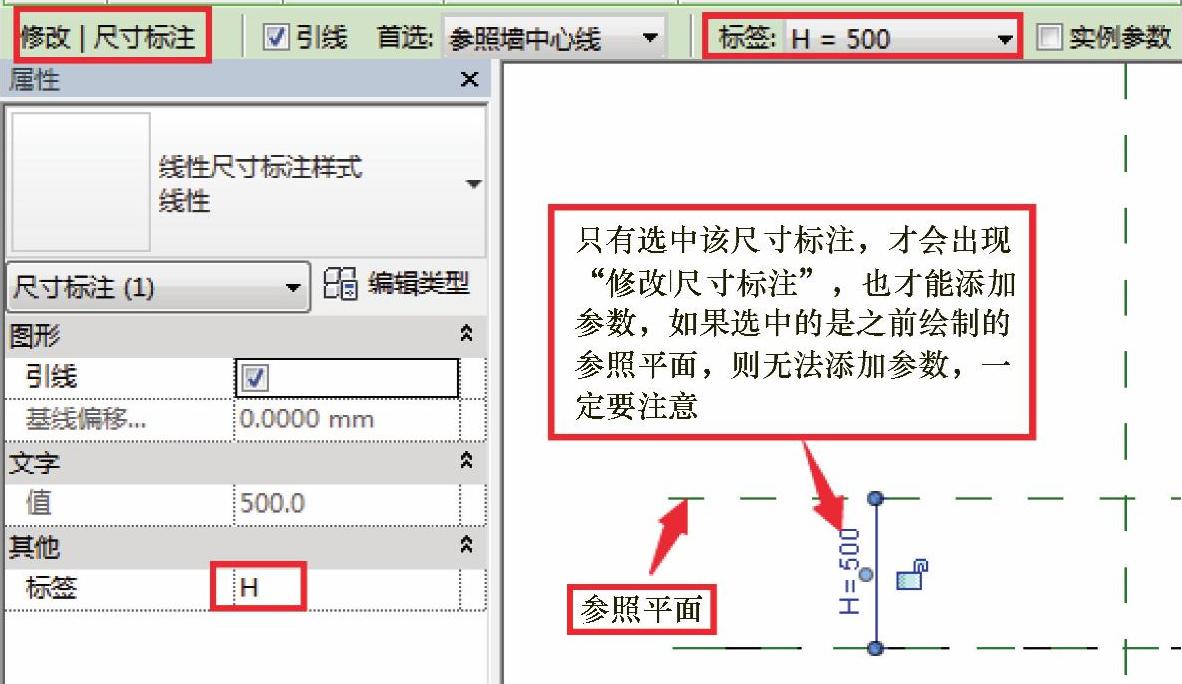

1）新建族，选择“公制常规模型”作为族样板，单击“项目浏览器”中的“立面”→“前”，切换到前立面，在参照标高的上方绘制一个参照平面（在“创建”选项卡下单击“基准”面板中的“参照平面”），名称命名为“顶部”，并修改其距离为500，并将500添加为尺寸标注。选择该尺寸标注，单击“标签”→“＜添加参数＞”，弹出“参数属性”对话框，在“名称”文本框中填入“H”，于是便给该尺寸添加了参数H，如图3-15所示。再切换到参照标高平面视图，在已有的两个中心参照平面的两侧，分别绘制参照平面，进行尺寸标注（单击“注释”选项卡→“对齐”，单击两端的参照平面，再单击中心参照平面，按软件提示确认尺寸标注），并单击出现的EQ标记，使之均分在中心参照平面的两侧，继续标注外侧的参照平面，分别选中后添加参数L和W，如图3-16所示。

图3-15

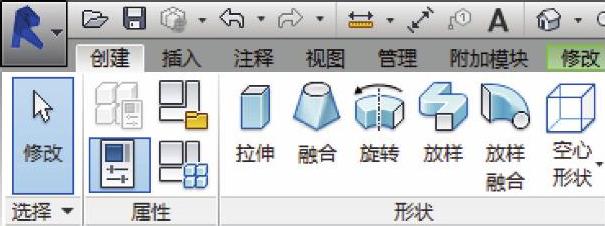

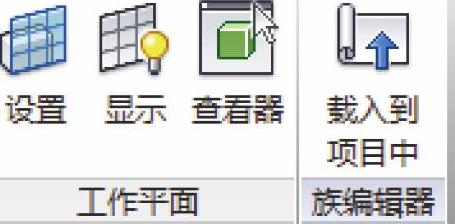

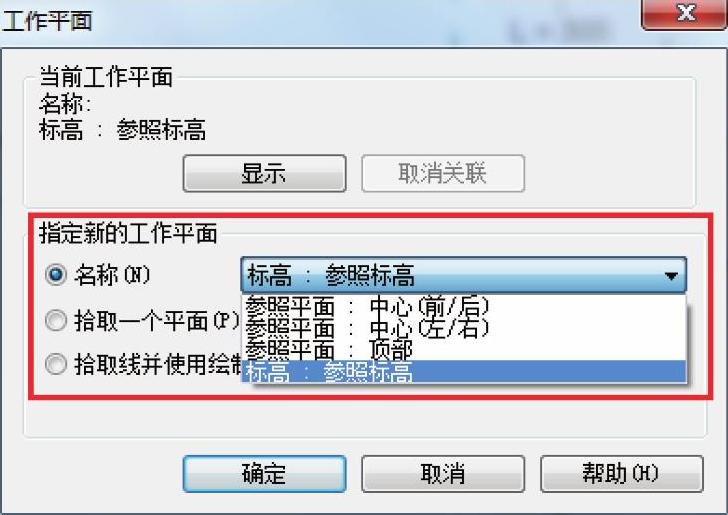

2）创建参照平面以搭建族框架并加上有关参数的目的是，将来在进行调整的时候，只需修改相应参数的值，就可以修改族中的几何图形。在创建拉伸时，须指定一个工作平面作为拉伸形状的主体。如果不指定，软件会采用默认值，就是当前活动视图的标高。单击“工作平面”分组下的“设置”，打开“工作平面”对话框，单击“名称”后的下拉列表，注意只有已命名的参照才会出现在这个列表里，如图3-17、图3-18和图3-19所示。

图3-16

(www.daowen.com)

图3-17

图3-18

图3-19
