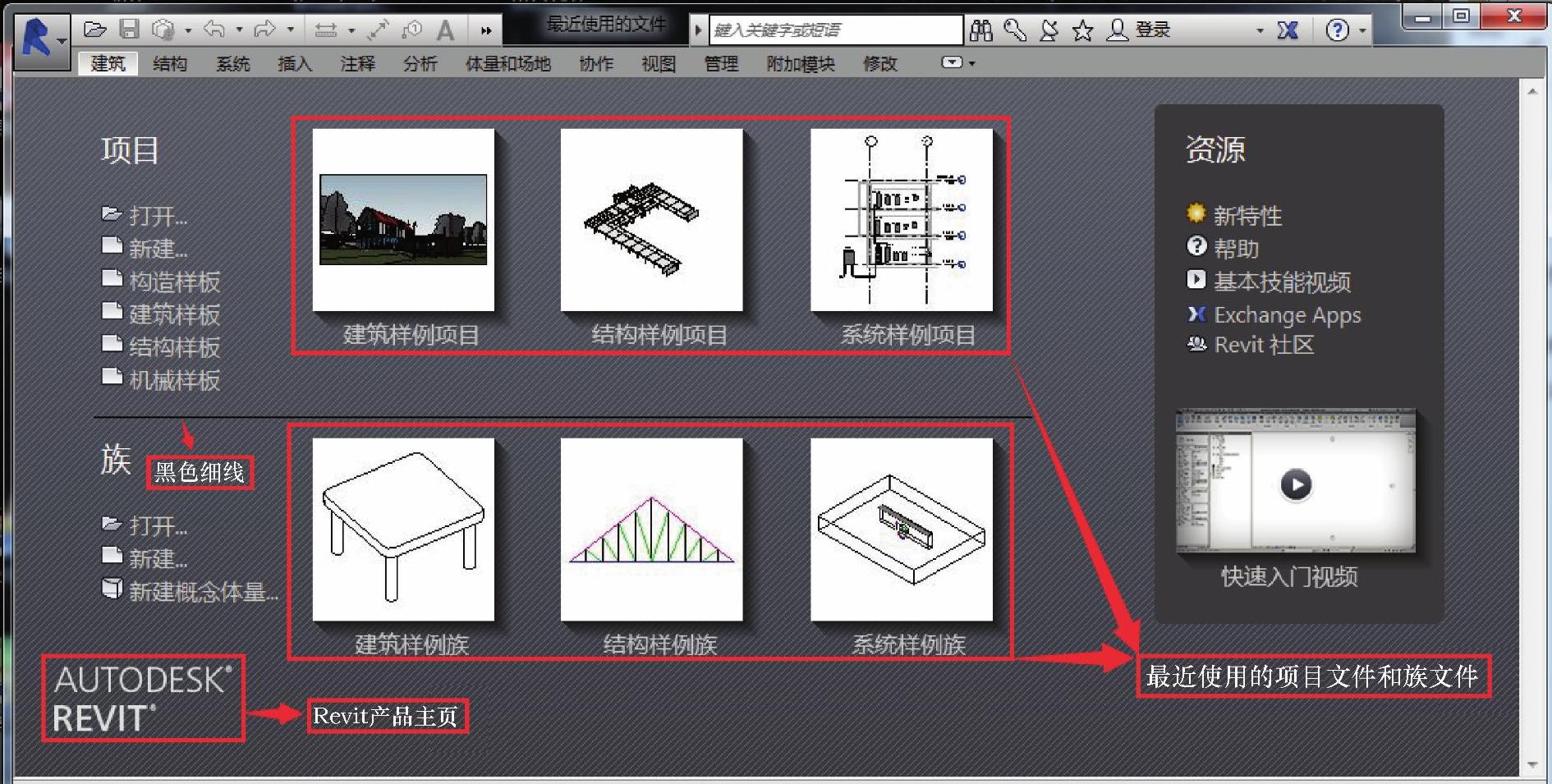

1)打开Revit软件,出现如图2-1所示的初始界面。界面中间黑色细线的上部为项目区域,下部为族区域,红色方框内显示的是最近使用过的文件缩略图,界面左下角是关于当前版本Revit产品主页的链接,光标靠近以后会显示提示信息“Revit产品主页”。


图2-1

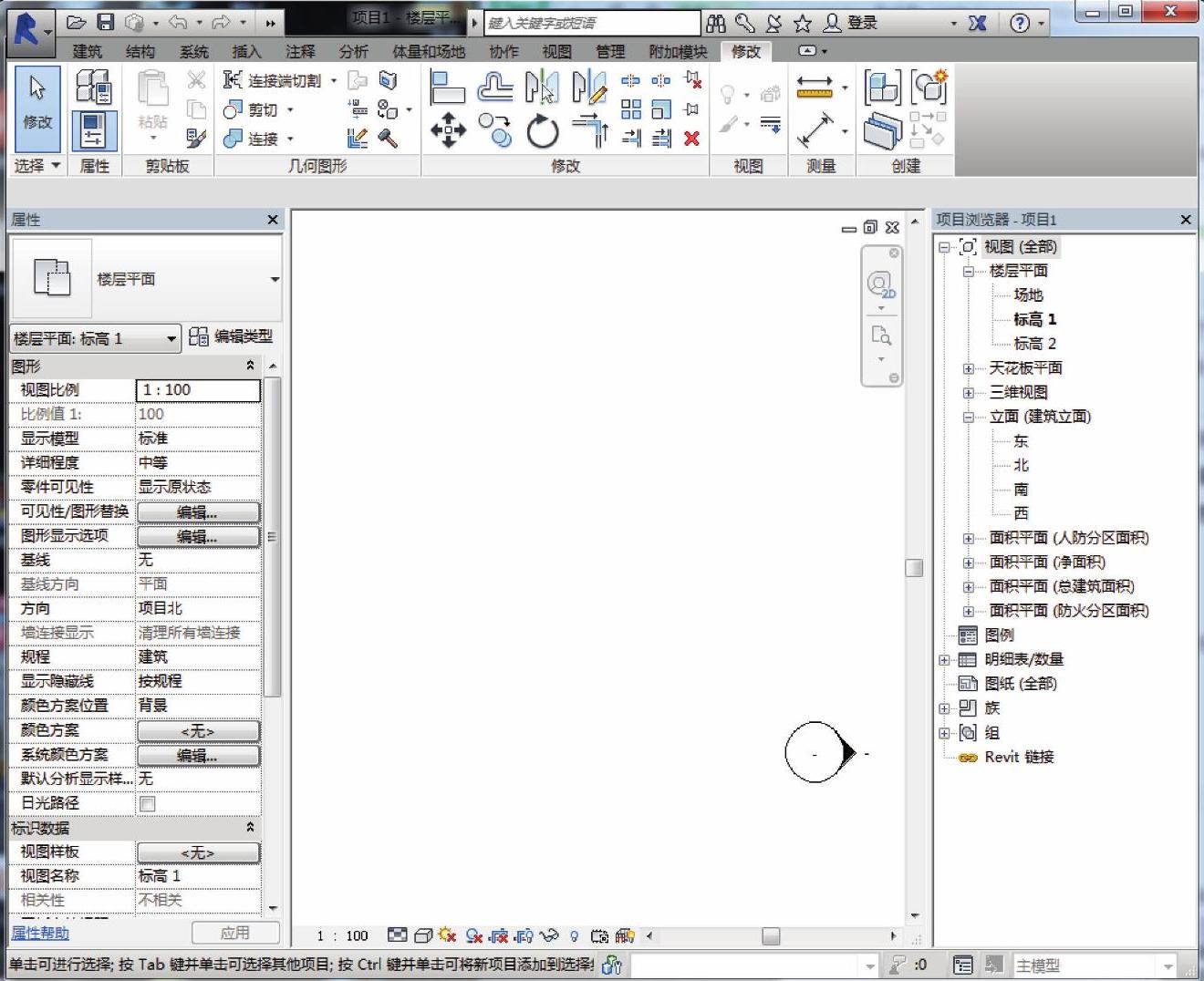

2)单击“建筑样板”,建立一个项目,默认进入视图为“楼层平面 标高1”。为了便于观察,把“项目浏览器”拖动过来固定到界面右边;把“属性”栏(单击“修改”选项卡中的“属性”,即弹出“属性”栏)固定到界面左边(“属性”栏同“项目浏览器”可随时拖曳移动,所以无论是固定在界面左边还是菜单栏下,Revit软件均会有简明的提示),如图2-2所示。

在当前绘图空白区可进行简单的视图操作:按下鼠标中键+滚轮=缩放视图,按下鼠标中键=平移视图,按下鼠标中键+<Shift>键=转动视图,如图2-3所示。

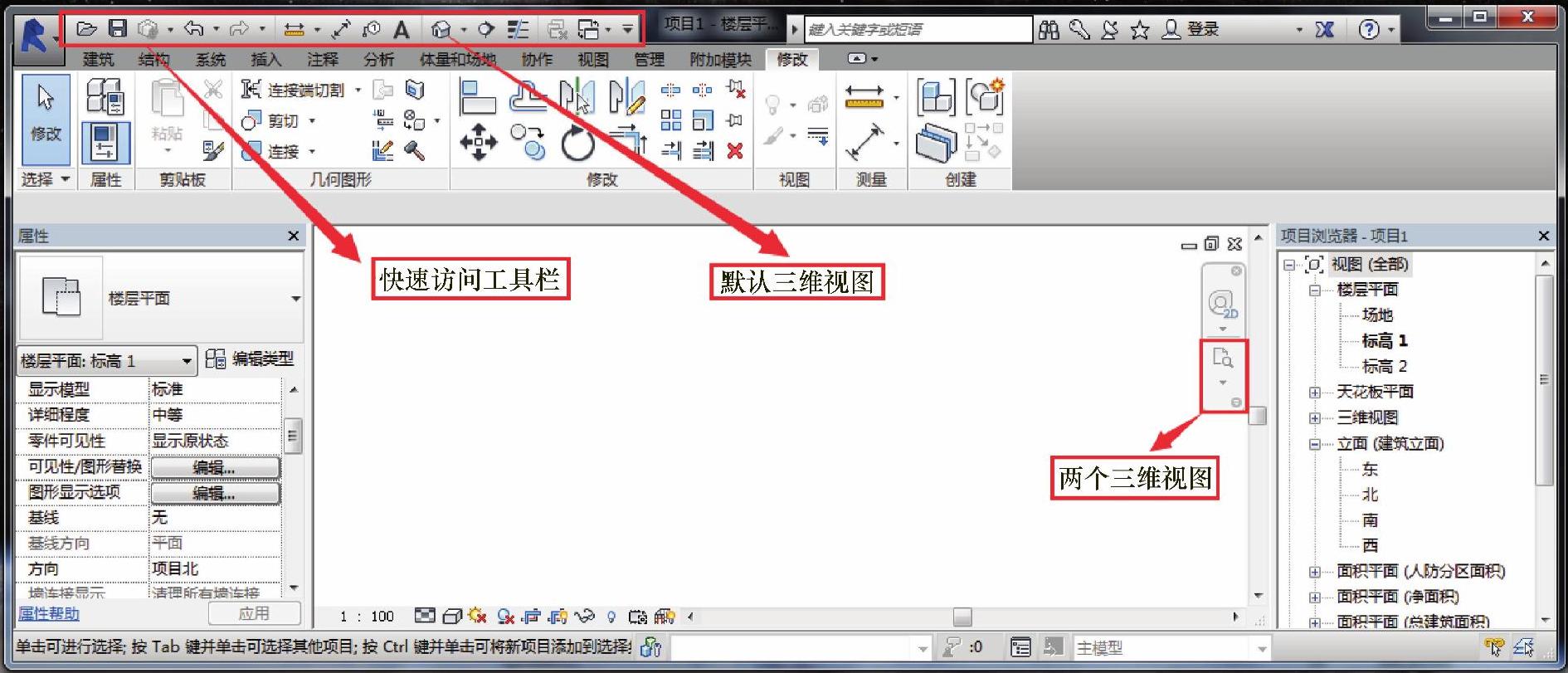

在“项目浏览器”中,双击“楼层平面”下的视图,可以切换当前视图。单击快速访问工具栏的“默认三维视图”按钮,切换到默认的三维视图,如图2-4所示。

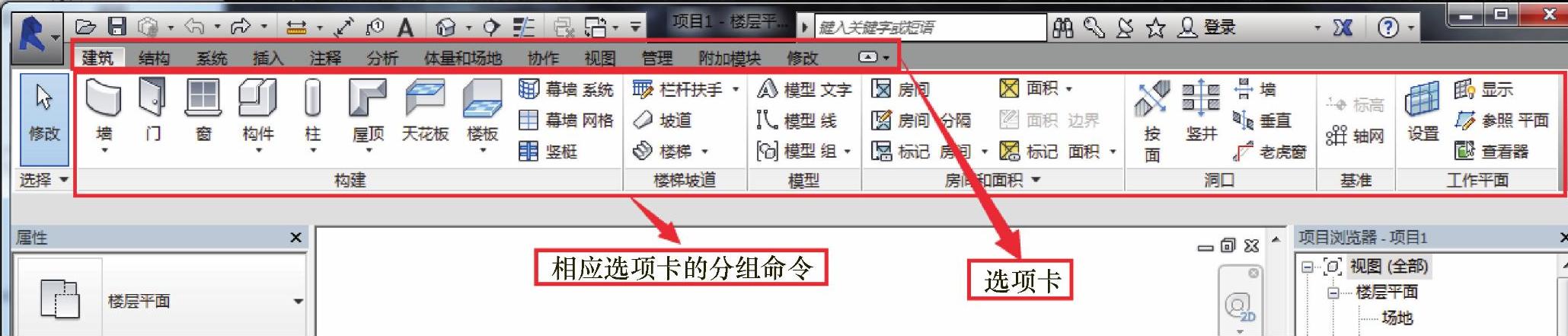

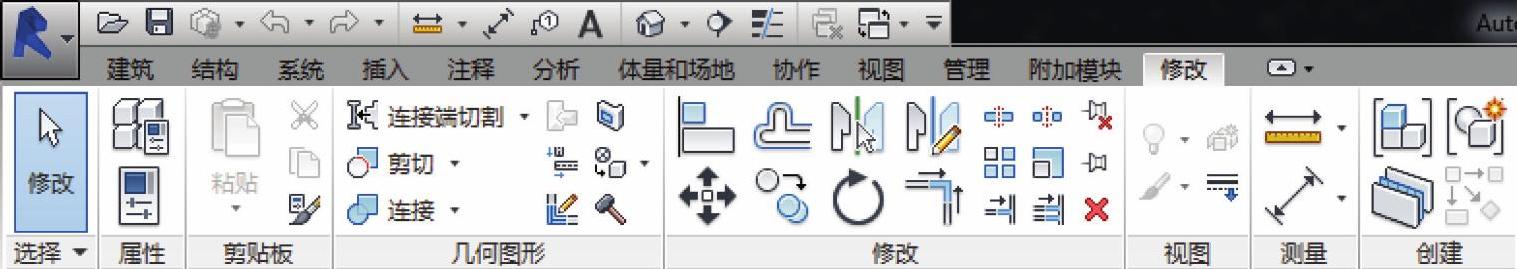

3)在菜单栏里,按照专业和用途,排列了很多选项卡,各个选项卡下面是其相应的分组面板和命令。各个分组的位置可以调整,但是仅限于在相应选项卡内部进行调整,如图2-5所示。在“修改”选项卡中,显示的内容与具体的命令及操作内容有关,如图2-6所示。

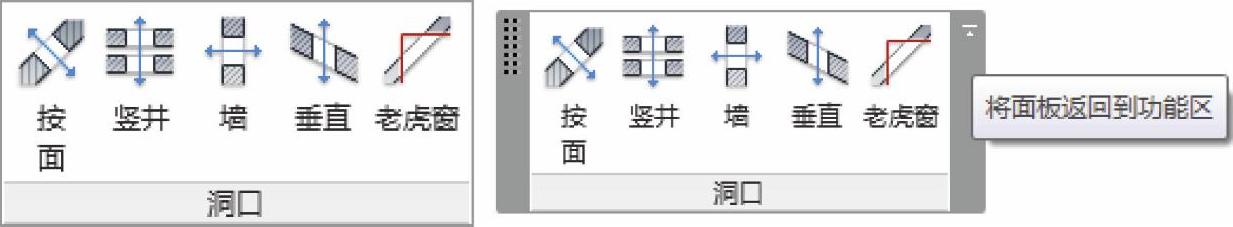

选项卡下面的分组面板是可以进行拖动和重新排位的。用鼠标左键拖动出来后的形式如图2-7所示,光标移动到面板上时会显示两侧的控制区域,其中右侧有直接把浮动面板返回功能区的按钮,当然也可以手动放回去。

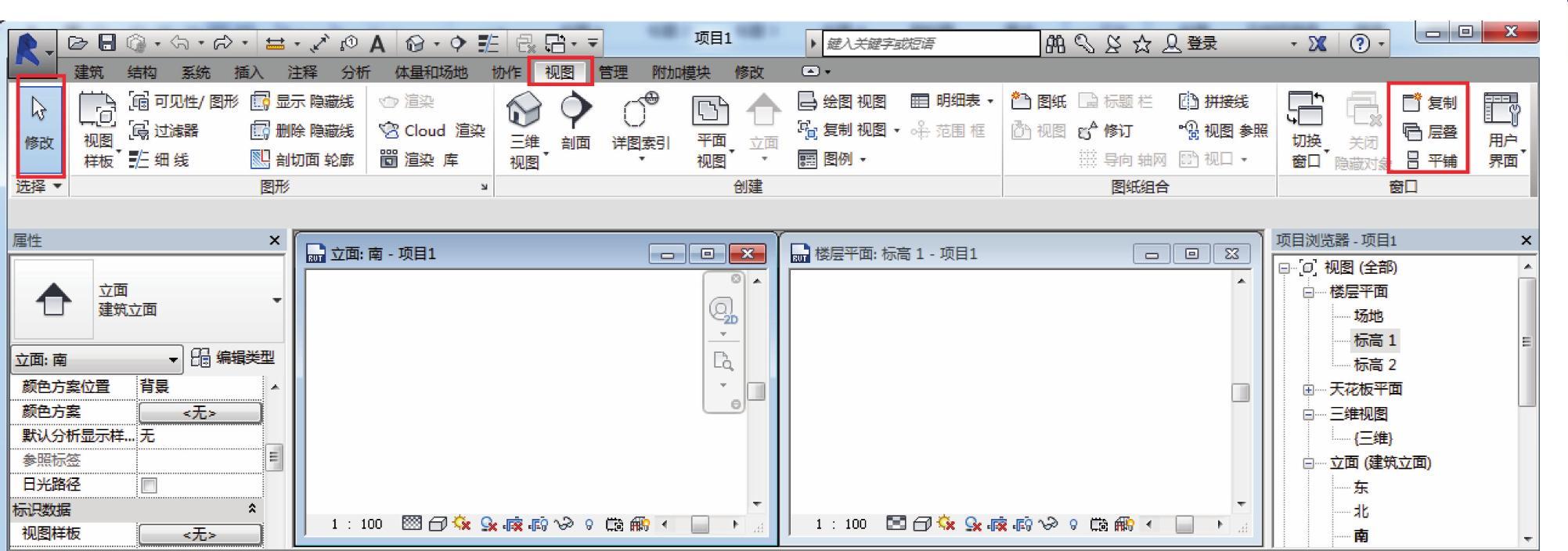

4)打开楼层平面视图标高1与南立面视图,并平铺窗口(默认快捷键<WT>),这样每当在平面视图里创建或修改模型时,就可以在立面视图里立即看到模型更新后的情况,如图2-8所示。


图2-2


图2-3(www.daowen.com)


图2-4


图2-5


图2-6


图2-7


图2-8

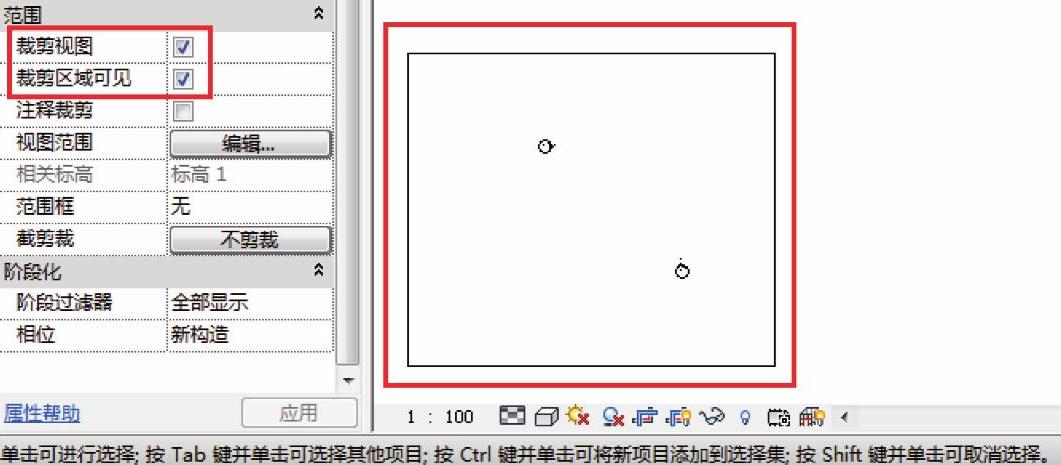

5)如果模型位于立面标记的外侧,那么在相应的视图里,会看不到这部分的模型,如图2-9所示。在楼层平面标高1中绘制一段斜向45°的墙体,穿越立面标记的示意线,观察南立面视图,如图2-10所示。

绘制图元时经常需要调整工作平面,其中,参照平面是绿色的虚线,如图2-11所示。
