一、实验目的

（1）掌握Excel图表的创建。

（2）掌握图表的编辑和格式化。

二、实验内容

1.图表的创建

时间：预计30 min。

打开“销售数量统计表”工作簿中的“销售单”工作表，按下列要求进行操作。

选取 A2：A6和 C2：D6单元格区域数据建立“簇状柱形图”，以型号为X轴上的项，统计某型号产品每个月销售数量，图表标题为“销售数量统计图”，图例位置靠上，将图插入该工作表的A8：G20单元格区域内。

完成后的效果如图1.3.21所示。

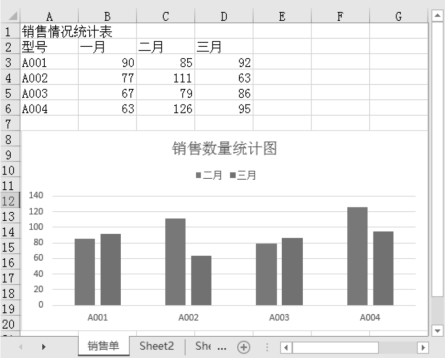

图1.3.21　簇状柱形图

2.图表的编辑、修改与修饰

打开“销售数量统计表”工作簿中的“销售单”工作表，双击“销售数量统计图”，按下列要求进行操作。

（1）在【图表工具丨设计】选项卡下【类型】组中选择“更改图表类型”命令，修改图表类型为“堆积柱形图”。

（2）向图表中添加源数据：将“销售单”工作表中的“一月”列的数据添加到图表中。

（3）选中图表的图表区，单击鼠标右键，选择“设置图表区域格式”，将“边框”设为“实线”“蓝色”（标准色），“阴影”颜色设为“浅蓝”（标准色）。

（4）选中绘图区，单击鼠标右键，将绘图区边框设置为“蓝色”（标准色），绘图区填充设置为“无填充”。

（5）将X轴和Y轴的字体设置为“黑体”“常规”“12”。

完成后的效果如图1.3.22所示。

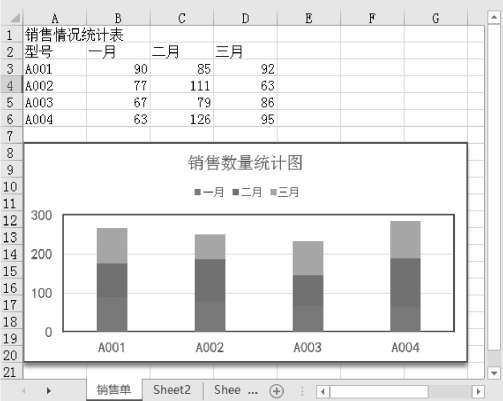

图1.3.22　堆积柱形图

三、技能进阶

第1题：打开“职工工资表.xlsx”，按以下要求进行操作。(www.daowen.com)

时间：预计15 min。

（1）利用Sheet2工作表中的数据，完成下列操作。

选取B2：C7单元格区域的数据创建“三维簇状柱形图”，以科室名称为X轴；图表标题为“各科室实发工资”，字体为“宋体”，字号为“14”；坐标轴（X轴和Y轴）字体为“宋体”，字号为“10”；取消图例，背面墙格式边框设置为“无线条”。Y轴数据最小值为3000，最大值为19000，主要刻度单位为2000。将图插入该工作表的A10：F24单元格区域内。

完成后的效果如图1.3.23所示。

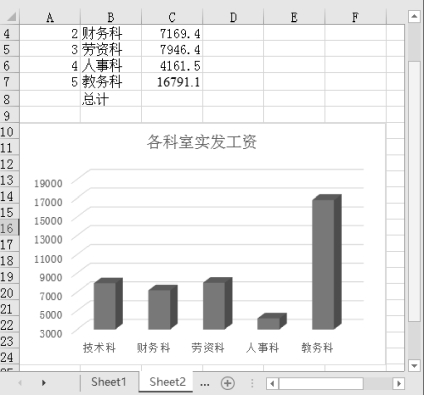

图1.3.23　三维簇状柱形图

（2）利用Sheet3工作表中的数据，完成下列操作。

选取 B2：C7单元格区域的数据创建“三维饼图”。以各科室名称为 X轴，图表标题为“各科室奖金图”，图例置于图表右侧。利用【图表工具丨设计】选项卡下【图表布局】组中的“添加图表元素”→“数据标签”命令，将数据和图表之间用引导线相连，并将教务科中的数据1892.4置于样文所示位置，并填充白色。将图插入该工作表A9：F20单元格区域内。

完成后的效果如图1.3.24所示。

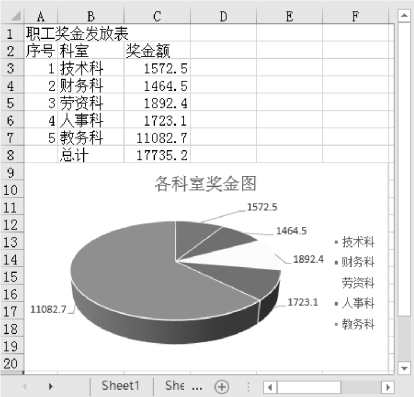

图1.3.24　三维饼图

第2题：打开“各校在校学生人数表.xlsx”，按以下要求进行操作。

时间：预计10 min。

利用sheet1工作表中的数据，按照下列要求制作“堆积面积图”。

（1）X轴为学生的年级，图例为学校名称。

（2）图表标题文字为华文彩云，20号字，蓝色（标准色）。

（3）图表区填充效果为“渐变填充”（在“预设渐变”中选择“浅色渐变-个性色 5”），图表区标题填充橙色背景，X轴和Y轴文字为红色、10号字。

（4）图例文字和“人数分配情况”文字为黑色，16号字。

（5）修改“梨子山”小学二年级人数为577人。

完成后的效果如图1.3.25所示。

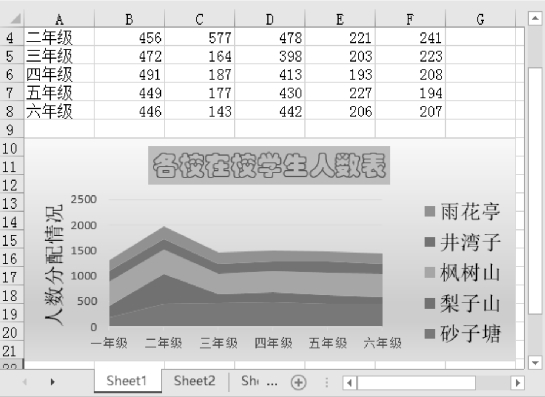

图1.3.25　堆积面积图
