弹性轮胎侧偏现象-汽车使用性能与试验

刚性轮胎受到侧向力作用时,会发生两种情况:若侧向力Fy′(N)引起的地面侧向反作用力Fy(N)未超过附着极限时,轮胎与地面之间无侧向滑移,车轮行驶方向与车轮平面一致,如图6-2a所示;但Fy达到附着极限后,轮胎会在地面上侧向滑移,车轮行驶方向偏离车轮平面方向,如图6-2b所示。

弹性轮胎受到侧向力Fy′时会产生侧向变形,因此即使地面侧向反作用力Fy未达到附着极限,车轮行驶方向也将偏离车轮平面(直线c-c)方向。这种现象称之为弹性轮胎的侧偏现象,Fy称之为侧偏力,行驶方向偏离车轮平面的角度称之为侧偏角α

弹性轮胎受到侧偏力Fy作用发生侧偏时,其运动情况如图6-3所示。当车轮静止不动时,由于轮胎的侧向变形,轮胎与地面之间接触印迹的中心线a-a与车轮平面c-c不重合,偏离Δh,但a-a仍与c-c平行,如图6-3a所示。而当轮胎有侧向变形而滚动时,接触印迹的中心线a-a不但偏离c-c,而且与c-c不平行,其夹角α即为侧偏角[(°)或rad],如图6-3b所示。

若在轮胎胎面的中心线上标出A1A2A3等各点,随着车轮的滚动,各点将依次落在地面上A′1A2′、A3′等各点。在图6-3上可以看出,轮胎发生变形以后,A1′、A2′、A3′等各点的连线是一条斜线,不平行于c-c线,与c-c形成夹角α。显然,侧偏角的大小与侧偏力有关。(www.daowen.com)

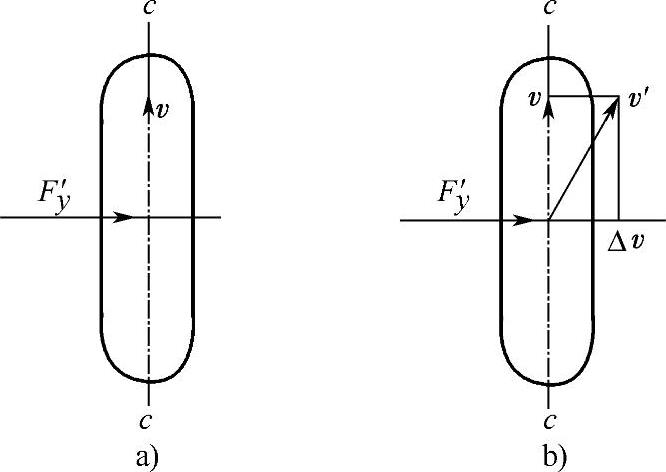

图6-2 有侧向力作用时刚性车轮的滚动

a)没有侧向滑移 b)有侧向滑移
