汽车动力性分析及评价方法

汽车动力性分析指根据汽车行驶方程式，利用驱动力-行驶阻力平衡图、动力特性图或功率平衡图，确定汽车的动力性指标，即最高车速、加速时间和爬坡能力，并据此评价汽车的动力性。

1.汽车的最高车速v_amax

（1）利用驱动力-行驶阻力平衡图分析

汽车的最高车速v_amax（km/h）指汽车在水平良好的路面上所能达到的最高行驶速度。因此，汽车以最高车速行驶时，坡度阻力和加速阻力均为零，汽车驱动力全用于克服滚动阻力和空气阻力。此时有：F_t=F_f+F_w。

绘出汽车的驱动力-行驶阻力平衡图，汽车以最高档行驶时，其驱动力F_t曲线与阻力曲线F_f+F_w的交点所对应的车速，即为在给定道路阻力条件下汽车的最高车速，如图3-27所示。

当车速低于最高车速时，驱动力大于行驶阻力。这样，汽车可以利用剩余驱动力加速或爬坡。而当需要中速或低速行驶时，可以关小节气门开度，使发动机只以部分负荷特牲工作。此时，发动机部分负荷工作时产生的驱动力（见图3-27中虚线所示）在较低车速处与行驶阻力达到新的平衡。

（2）利用动力特性图分析

汽车在水平良好的沥青、混凝土路面上稳定行驶时，式（3-23）简化为

D=f

因此，在动力特性图上绘上滚动阻力f的变化曲线，汽车以最高档行驶时，其动力因数D曲线与滚动阻力系数f曲线的交点所对应的车速，即为汽车在给定道路阻力条件下的最高车速，如图3-28所示。

（3）利用功率平衡图分析

如图3-29所示，汽车以最高档在平直道路上稳定行驶时，其发动机功率曲线P_e与需克服的阻力功率曲线的交点所对应的车速，即为汽车的最高车速。

2.汽车的加速能力

（1）利用驱动力-行驶阻力平衡图分析

汽车驱动力与滚动阻力和空气阻力之差F_t-（F_f+F_w），称为汽车的后备驱动力。若将其全部用来加速（即坡度阻力为零），根据汽车行驶方程式，汽车所能达到的加速度为

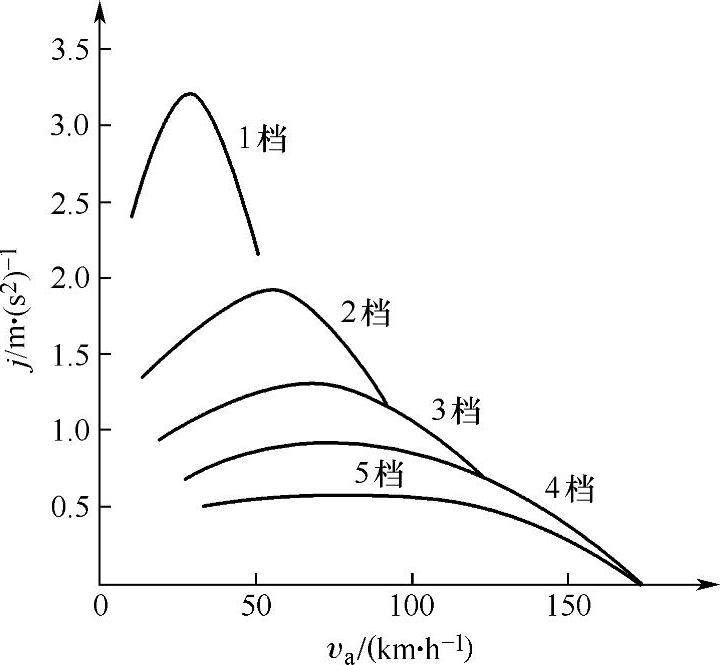

根据汽车的驱动力-行驶阻力平衡图，可得到不同档位、不同车速时的汽车后备驱动力F_t-（F_f+F_w）与车速v_a的关系曲线。然后，据式（3-26）得到汽车在节气门全开时各档位的加速度曲线，如图3-30所示。

由图3-30可见，一般高档的加速度小于低档的加速度，1档的加速度最大；但由于有的越野汽车1档的δ值很大，使用1档时，其旋转质量产生的惯性力矩大，反而使1档的加速度小于2档的加速度。

除用加速度评价汽车的加速能力外，利用加速时间t_j（s）可以更方便、直观地反映汽车加速过程的快慢。

显然，

因此：

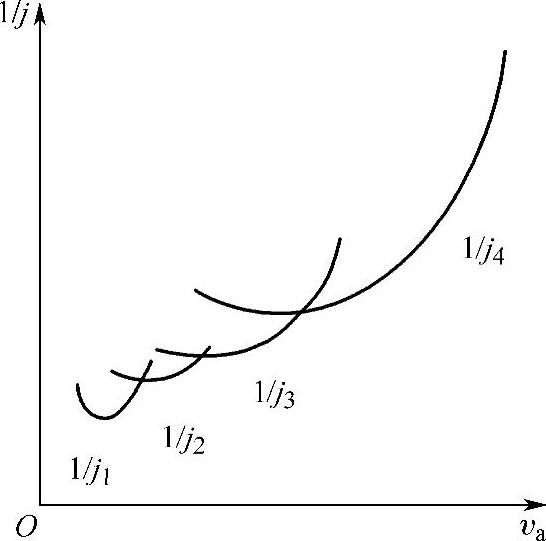

这样，利用加速度曲线图（图3-30），可得到加速度倒数随车速v_a的变化曲线，如图3-31所示。其加速度倒数曲线下自v₁至v₂的面积，即为汽车在给定道路条件下全力加速时，车速由v₁上升到v₂所需的加速时间t_j。

图3-30 汽车的加速度曲线

图3-31 加速度倒数曲线

由于加速度或加速度倒数为复杂的速度函数，加速时间难以用解析积分法确定。所以加速时间一般由图解积分法求得。用图解积分法时需进行离散化处理，以下以汽车直接档加速度倒数曲线，分析汽车以直接档由初速度v₀加速到某车速v_n的加速时间，其步骤如下：

①确定比例尺。在横坐标v_a（km/h）上，以1mm表示akm/h；在纵坐标（s²/m）上以1mm表示bs²/m，则加速度倒数曲线下每1mm²单位面积表示的加速时间等于（s）。

②确定加速过程中曲线下v₀-v_n间的面积。可将加速过程中的速度区间分为若干段（每段常为5km/h），每一段曲线下对应的面积分别为Δ₁mm²、Δ₂mm²，…，Δ_nmm²。

③确定由初速度v₀分别加速到v₁、v₂，…，v_n的加速时间t₁、t₂，…，t_n。

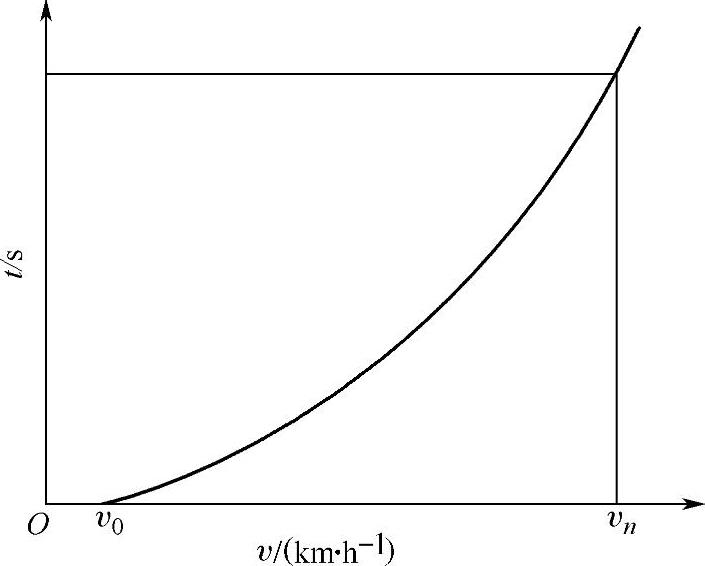

④绘出直接档由v₀加速到v_n的加速时间曲线。建立加速时间t_j-v_a坐标系，在图中绘出从v₀加速到相应车速v₁、v₂，…，v_n的加速时间t₁、t₂，…，t_n，连接各点即为直接档的加速时间曲线，如图3-32所示。

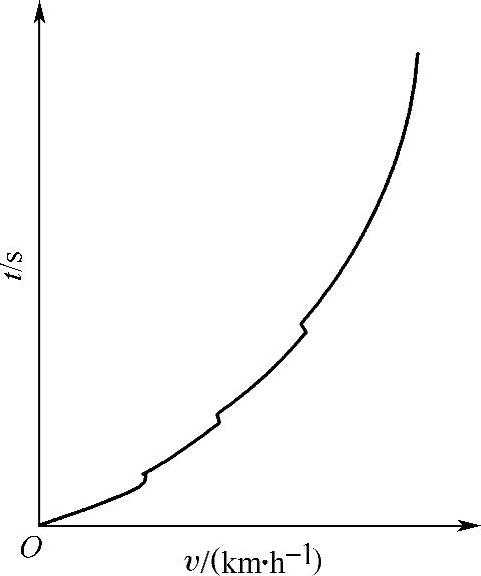

以同样的方法可以求出汽车由1档起步开始连续换档加速至最高档某一车速的加速时间。但应注意，因相邻两档位总是重叠于某一车速区段，所以换档时机的选择直接关系到加速时间。对于重叠区段，应选择图上低位置曲线所对应的档位，这样所求出的加速时间最短。若相邻两档的曲线相交，则最佳换档时机便是相邻两档曲线交点所对应的车速。
