三角板一般由两块直角三角形组成，其中一块为两个锐角45°的等腰直角三角形，另一块是两个锐角分别为30°和60°的直角三角形。尺面材质多为有机玻璃，尺身长度有多种规格，常用30cm的三角板（图3-6）。

图3-5 丁字尺的使用

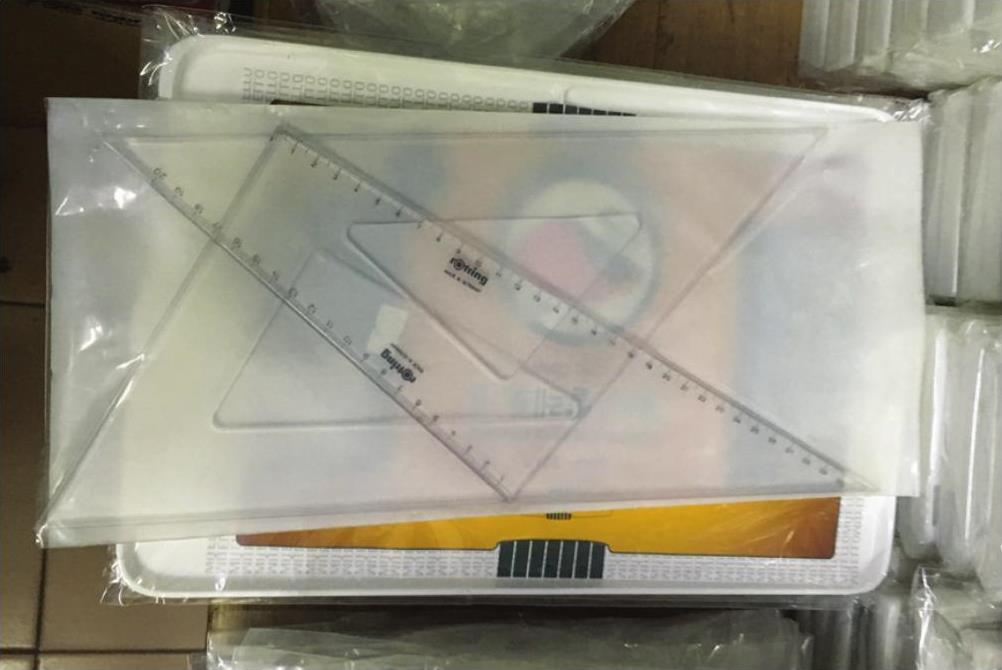

图3-6 三角板

小提示

丁字尺和三角板是制图中最常用的工具之一，主要依靠工作边绘制，需要保护好有刻度的尺边。因此在制作模型时，应避免用工作边来进行切割。最好采用钢尺，若必须使用丁字尺和三角板进行切割时，应采用没有刻度的尺边（图3-9）。

三角板主要用于度量、制图和模型放样工作，绘制垂直线条或平行线条等，其带有刻度的边为工作边。三角板和丁字尺配合起来，可以画出与水平线呈15°及其倍数角（30°、45°、60°、75°、105°）的斜线（图3-7）。(www.daowen.com)

画线时，先将丁字尺推到所画位置，三角板直角一边放置与丁字尺的工作边上，另一边则是所绘制线的位置。再用左手轻轻按住丁字尺和三角板，右手绘制所需要的图线。画线时应注意顺序，从上向下或从左向右画线，这样可以有效避免三角板与刚绘制图线发生摩擦导致的洇渍，以保持图面整洁（图3-8）。移动三角板时注意要将三角板拿起来，放在要画线的位置，不可在图面上摩擦移动。

图3-7 三角板组合角度

图3-8 丁字尺与三角板搭配基本使用

小提示

使用卷尺时，应注意测量与读数方法。将卷尺的头部与被测量物体的一端对齐，拉动卷尺，拉到略远于被测量物体的另一端。锁住卷尺，将卷尺拉直并平行于被测量物体，眼睛垂直于卷尺和被测量物体另一端的交点，读数并标记裁切位置。
