东风本田思铂睿混动凸轮轴正时校对方法

东风本田思铂睿混动2.0L(2.0L LFA11),2017—2019年。

东风本田INSPIRE锐混动2.0L(2.0L LFA11),2018—2019年。

东风本田CR-V混动2.0L(2.0L LFA11),2017—2019年。

广汽本田雅阁混动2.0L(2.0L LFA11),2016—2019年。

(一)凸轮轴正时检查

(1)拆卸气缸盖罩。

(2)检查凸轮轴正时。

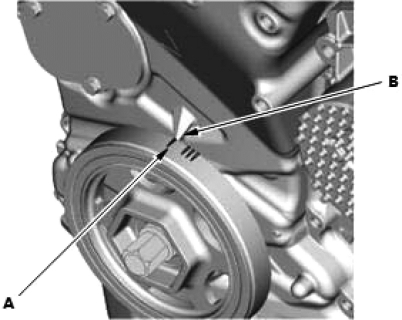

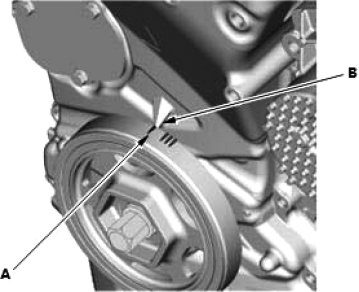

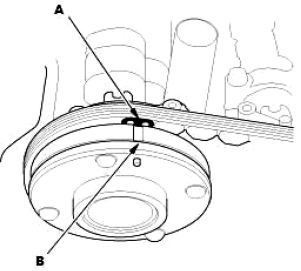

①转动曲轴,将1号活塞与上止点(TDC)对齐;曲轴皮带轮上的白色标记(如图10-360中A)与指针(如图10-360中B)对齐。

图10-360

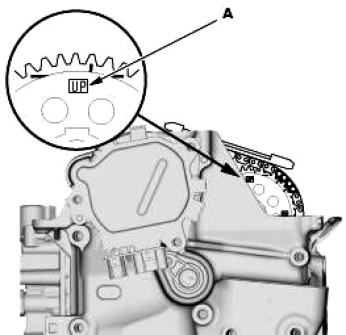

②检查上止点(TDC)位置的1号活塞。排气凸轮轴链轮上的“UP”标记(A)应在顶部,如图10-361。

图10-361

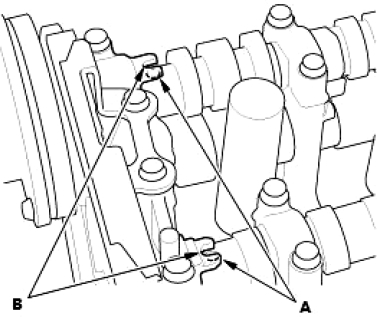

③检查凸轮轴和凸轮轴支架(如图10-362中B)上的保养孔(如图10-362中A),孔应对齐。如果孔未对齐,拆下凸轮轴链条并重新正确安装凸轮轴链条。

图10-362

(3)安装所有拆下零件。

按照与拆卸相反的顺序安装零件。

(二)凸轮链条拆卸和安装

1.拆卸。

注意:使凸轮轴链条远离磁场。

(1)拆卸右前轮。

(2)拆卸发动机底盖。

(3)拆卸气缸盖罩。

(4)设置1号活塞在上止点位置(曲柄侧)。

转动曲轴使其白色标记(如图10-363中A)与指针(如图10-363中B)对齐。

图10-363

(5)设置1号活塞在上止点位置(凸轮侧)。

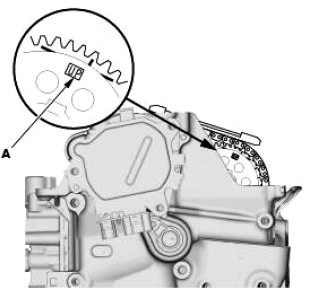

如图所示检查排气凸轮轴链轮上的“UP”标记 (如图10-364中A)。

图10-364

(6)拆卸曲轴皮带轮。

(7)拆卸油泵

(8)对齐凸轮轴。

①松松地安装曲轴皮带轮。

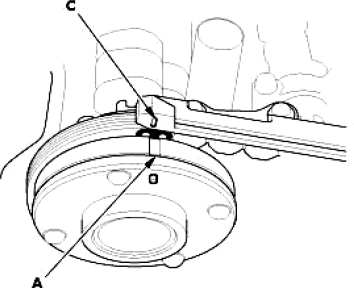

②对齐VTC执行器的标记(如图10-365中A)和凸轮链条导板B的标记(如图10-365中C)。

图10-365

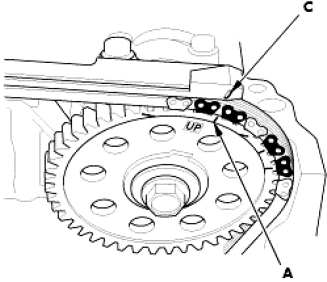

③对齐排气凸轮轴链轮的标记(如图10-366中A)和凸轮链条导板B的标记 (如图10-366中C)。

图10-366

(9)拆卸凸轮轴链条自动张紧器。

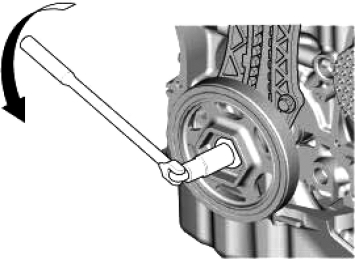

①逆时针旋转曲轴,以压缩凸轮轴链条自动张紧器。如图10-367。

图10-367

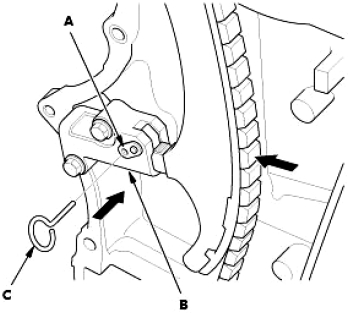

②逆时针旋转曲轴以便对齐锁(如图10-368中A)和凸轮轴链条自动张紧器(如图10-368中B)上的孔。

③将1.2mm直径销(如图10-368中C)插入孔中。

④顺时针转动曲轴以固定销。

注意:如果未对齐锁和凸轮轴链条自动张紧器的孔,继续逆时针旋转曲轴直至孔对齐,然后安装销。

图10-368

⑤拆下凸轮轴链条自动张紧器,如图10-369。

图10-369

(10)拆卸曲轴皮带轮。

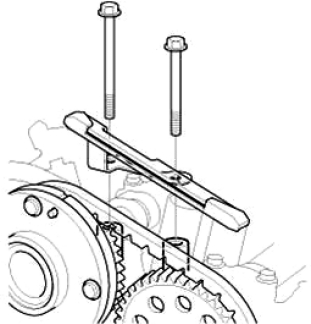

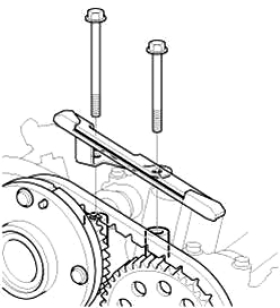

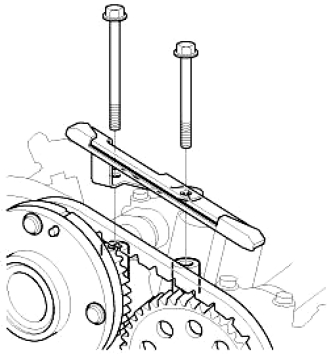

(11)拆卸凸轮轴链条导板B(图10-370)。

图10-370

(12)拆卸凸轮轴链条导板/张紧器臂。

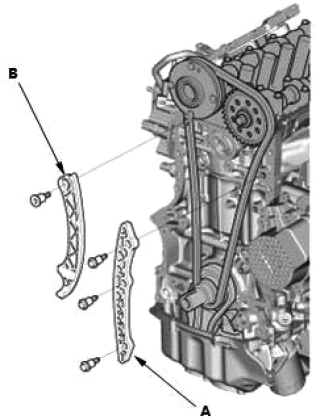

拆下凸轮轴链条导板(如图10-371中A)和凸轮轴链条张紧器臂(如图10-371中B)。

图10-371(www.daowen.com)

(13)拆卸凸轮轴链条。

2.安装。

注意:使凸轮轴链条远离磁场。

(1)安装凸轮轴链条导板B(如图10-372)。

图10-372

(2)对齐凸轮轴。

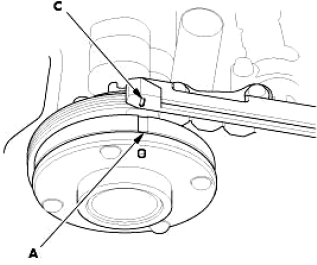

①对齐VTC执行器的标记(如图10-373中A)和凸轮链条导板B的标记(如图10-373中C)。

图10-373

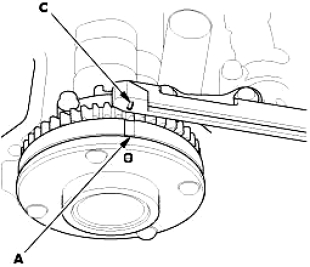

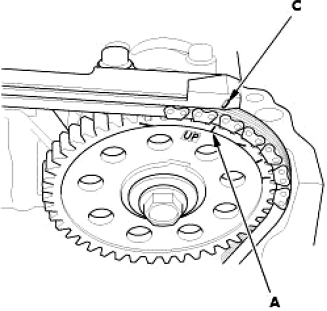

②对齐排气凸轮轴链轮的标记(如图10-374中A)和凸轮链条导板B的标记(如图10-374中C)。

图10-374

(3)拆卸凸轮轴链条导板B(如图10-375)。

图10-375

(4)设置1号活塞在上止点位置(曲柄侧)。

使曲轴在上止点(TDC)位置。对齐曲轴链轮的TDC标记(如图10-376中A)和发动机体的标记(如图10-376中B)。

图10-376

(5)安装凸轮轴链条。

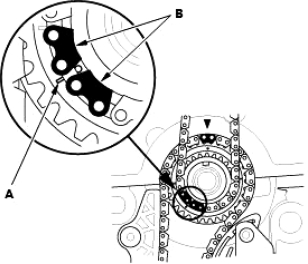

①将曲轴链条安装到曲轴链轮上,使标记(如图10-377中A)对准两个彩色板(如图10-377中B)的中间。

图10-377

②将凸轮轴链条安装在VTC作动器上,使彩色链节板(如图10-378中A)与VTC作动器上的标记(如图10-378中B)对准。

图10-378

③将凸轮轴链条安装在排气凸轮轴链轮上,使标记(如图10-379中A)与各个彩色板(如图10-379中B)对准。

图10-379

(6)安装凸轮轴链条导板/张紧器臂。

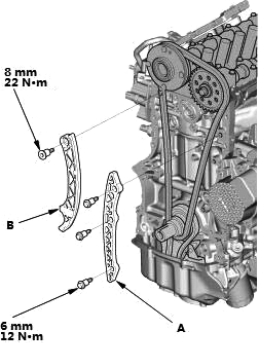

安装凸轮轴链条导板(如图10-380中A)和凸轮轴链条张紧器臂(如图10-380中B)。

a

图10-380

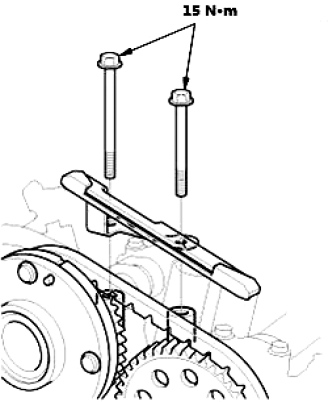

(7)安装凸轮轴链条导板B(如图10-381)。

图10-381

(8)安装凸轮链条自动张紧器。

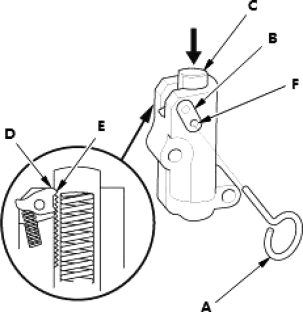

①更换凸轮链条时,压缩凸轮链条自动张紧器。拆下拆卸过程中安装在凸轮链条自动张紧器上的销(如图10-382中A)。逆时针转动盘(如图10-382中B),以松开锁止,然后按压连杆(如图10-382中C),将第一个凸轮(如图10-382中D)放到第一个齿条(如图10-382中E)边缘。将直径1.2mm的销插入到孔(如图10-382中F)中。

注意:如果凸轮链条自动张紧器设置的和描述的不一样,凸轮链条自动张紧器会受到损坏。

图10-382

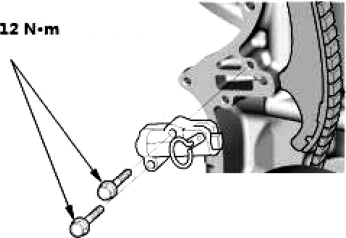

②安装凸轮链条自动张紧器,如图10-383。

图10-383

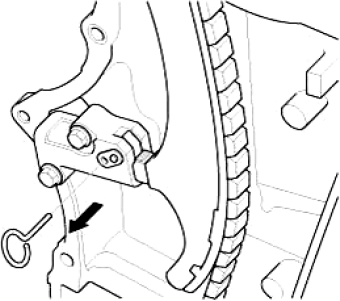

③从凸轮链条自动张紧器拆下销,如图10-384。

图10-384

图10-386

(10)安装油泵。

(11)安装右前轮。

(12)安装气缸盖罩。

(13)安装发动机底盖。

(14)安装右前轮。

(9)位置检查凸轮轴。

①确保对齐VTC 执行器的标记(如图10-385中A)和凸轮链条导板B的标记(如图10-385中C)。

图10-385

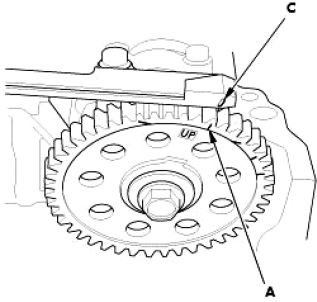

②确保对齐排气凸轮轴链轮的标记(如图10-386中A)和凸轮链条导板B的标记(如图10-386中C)。
