广汽本田冠道370 TURBO（2.0T K20C3），2017—2019年。
东风本田UR-V 370TURBO（2.0T K20C3），2017—2019年。
（一）凸轮轴正时检查
（1）拆卸气缸盖罩。
（2）拆卸右前轮。
（3）拆卸发动机底盖。
（4）检查凸轮轴正时。

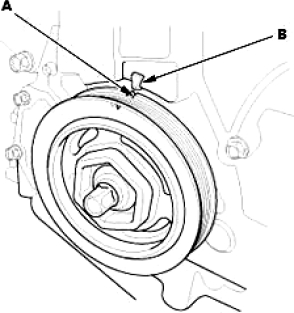

①转动曲轴，将1号活塞与上止点（TDC）对齐；曲轴皮带轮上的白色标记（如图10-332中A）与凸轮轴链条箱上的指针（如图10-332中B）对齐。
图10-332

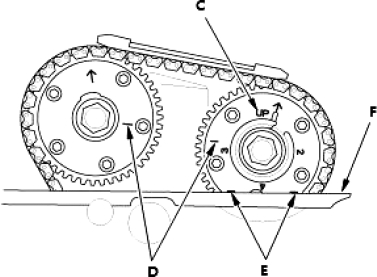

②1号活塞在上止点（TDC）位置时，检查 VTC作动器B上的“UP”标记（如图10-333中C）应该在顶部。
③检查 VTC 作动器A和VTC作动器B上的 TDC 标记（如图10-333中D），标记应对齐。VTC 作动器 B 上的 TDC 标记（如图10-333中E）应与凸轮轴链条箱（如图10-333中F）的顶部边缘对齐。如果标记未对齐，拆下凸轮轴链条并重新正确安装凸轮轴链条。
图10-333
（5）安装所有拆下零件。
按照与拆卸相反的顺序安装零件。
（二）凸轮链条拆卸、安装和检查
1.拆卸。
注意：使凸轮轴链条远离磁场。
（1）拆卸右前翼子板罩。
（2）拆卸右前轮。
（3）拆卸发动机底盖。
（4）拆卸传动皮带。
（5）设置1 号活塞在上止点位置（曲柄侧）。
转动曲轴，使曲轴皮带轮上的白色标记（如图10-334中A）与凸轮链条箱的指针（如图10-334中B）对齐。
图10-334
（6）拆卸曲轴皮带轮。
（7）拆卸传动皮带自动张紧器。
（8）拆卸传动皮带惰轮。
（9）拆卸气缸盖罩。
（10）拆卸发动机侧支座。
（11）拆卸摇臂机油控制阀。

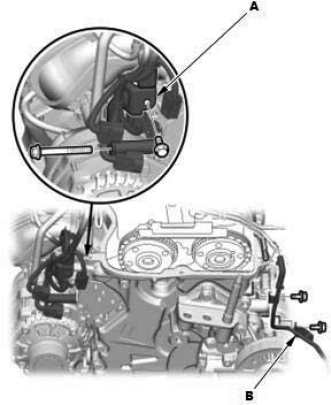

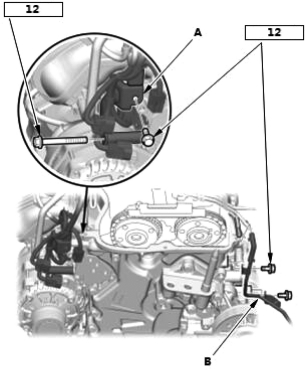

（12）拆卸VTC 机油控制电磁阀（如图10-335中A）。
（13）拆卸线束托架、线束支架和涡轮增压器旁通控制阀电磁管（如图10-335中B）。
拆下线束托架（如图10-335中A）和涡轮增压器旁通控制阀电磁管（如图10-335中B）。
图10-335

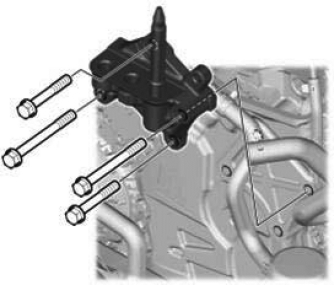

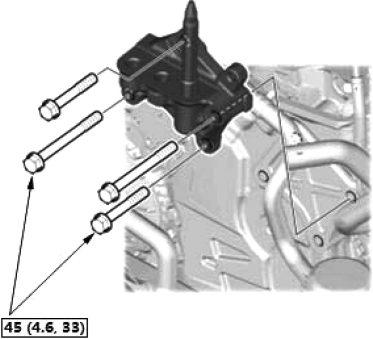

（14）拆卸发动机侧支座托架（图10-336）。
图10-336
（15）拆卸凸轮轴链条箱。

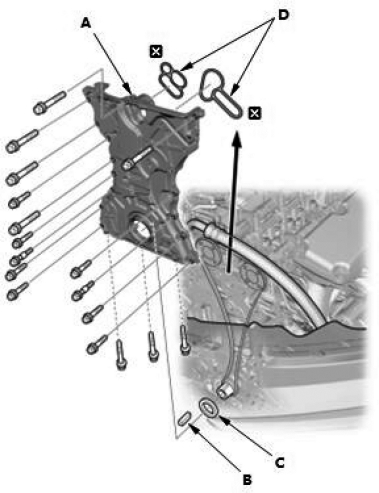

拆下凸轮轴链条箱（如图10-337中A）、销（如图10-337中B）、隔圈（如图10-337中C）和 O 形圈（如图10-337中D）。
图10-337
（16）设置1号活塞在上止点位置（凸轮侧）。

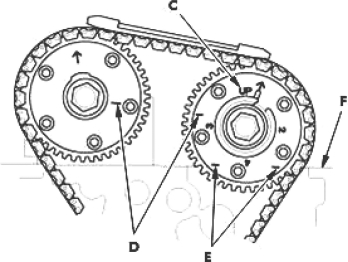

使1号活塞在上止点（TDC） 位置。VTC作动器 B上的“UP”标记（如图10-338中C）应在顶部。将 VTC作动器A和 VTC 作动器B上的 TDC 标记（如图10-338中D）对齐。VTC 作动器B上的 TDC 标记 （如图10-338中E） 应与气缸盖（如图10-338中F）的顶部边缘对齐。
注意：如果标记未对齐，旋转曲轴 360°，并重新检查 VTC 作动器 A 和 VTC 作动器 B 的标记。
图10-338
（17）拆卸凸轮轴链条自动张紧器。
①松松地安装曲轴皮带轮。

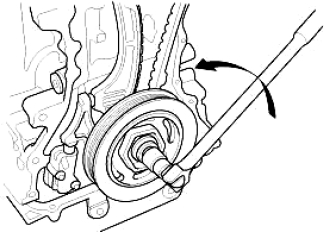

②逆时针旋转曲轴，以压缩凸轮轴链条自动张紧器。如图10-339。
图10-339
③逆时针旋转曲轴以便对齐锁（如图10-340中A）和自动张紧器（如图10-340中B）上的孔。
④将1.2mm直径销（如图10-340中C）插入孔中。
⑤顺时针转动曲轴以固定销。
注意：如果未对齐锁和自动张紧器的孔，继续逆时针旋转曲轴直至孔对齐，然后安装销。
图10-340

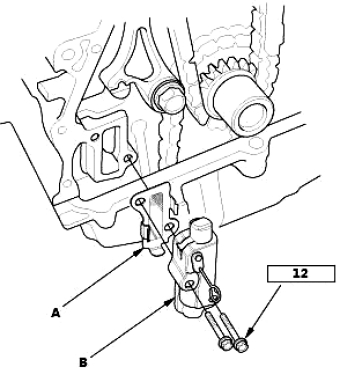

⑥拆下凸轮轴链条自动张紧器（如图10-341中A）。
⑦从凸轮轴链条自动张紧器上拆下凸轮轴链条自动张紧器滤清器（如图10-341中B）。
注意：检查凸轮轴链条自动张紧器滤清器是否损坏。如果滤清器损坏，则将其更换。
拆下曲轴皮带轮。
图10-341

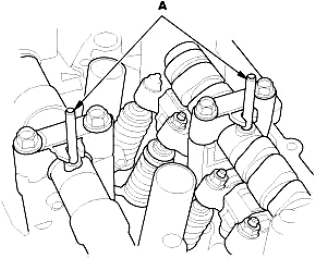

（18）拆卸凸轮轴链条导板（图10-342）。
图10-342
（19）拆卸凸轮轴链条。

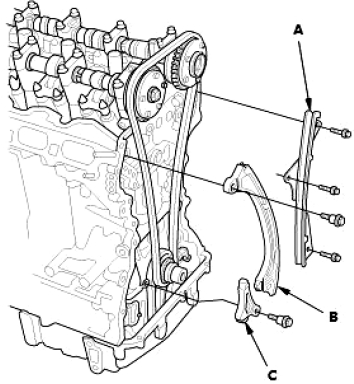

①拆下凸轮轴链条导板（如图10-343中A）、凸轮轴链条张紧器臂（如图10-343中B）和凸轮轴链条张紧器子臂（如图10-343中C）。
②拆下凸轮轴链条。
图10-343
2.安装。
注意：如何读取扭矩规格。请让凸轮链条远离磁场。
（1）设置1号活塞在上止点位置（曲柄侧）。
使曲轴在上止点（TDC）位置。对齐曲轴链轮的TDC标记（如图10-344中A）和发动机体的标记（如图10-344中B）。
图10-344(www.daowen.com)
（2）设置1号活塞在上止点位置（凸轮侧）。

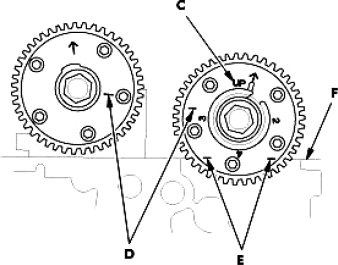

使1号活塞在上止点（TDC）位置。VTC作动器B上的“UP”标记（如图10-345中C）应在顶部。将VTC作动器A和VTC作动器B上的TDC标记（如图10-345中D）对齐。VTC作动器B上的TDC标记（如图10-345中E）应与气缸盖（如图10-345中F）的顶部边缘对齐。
图10-345
（3）插入销。
将直径5mm 的销（如图10-346中A）插入到曲轴保养孔内。
图10-346
（4）安装凸轮轴链条。

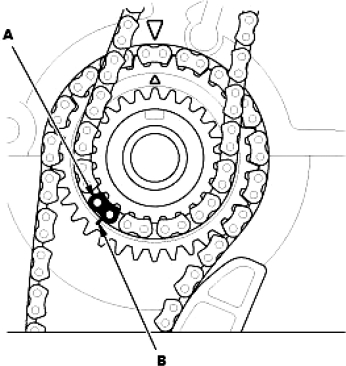

①将凸轮轴链条安装在曲轴链轮上，使涂色的链节（如图10-347中A）与曲轴链轮上的标记（如图10-347中B）对准。
图10-347

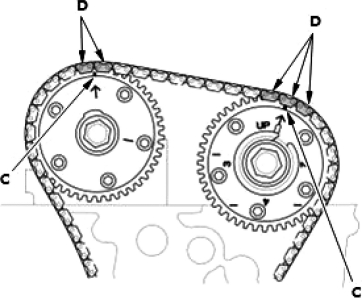

②将凸轮轴链条安装在VTC作动器A和VTC作动器B上，使冲印标记（如图10-348中C）与两个涂色链节（如图10-348中D）的中心对准。
图10-348
（5）安装凸轮轴链条张紧器臂、凸轮轴链条张紧器子臂和凸轮轴链条导板。

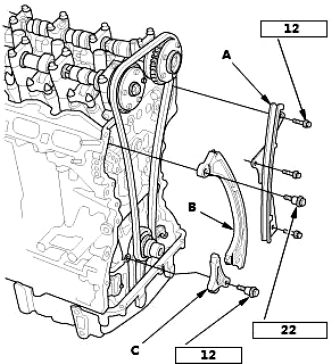

安装凸轮轴链条导板（如图10-349中A）、凸轮轴链条张紧器臂（如图10-349中B）和凸轮轴链条张紧器子臂（如图10-349中C）。
图10-349

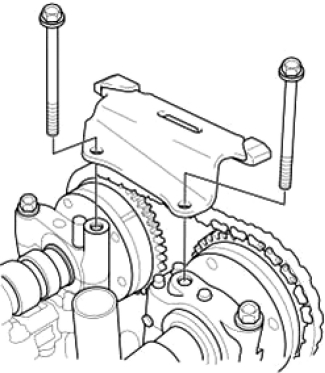

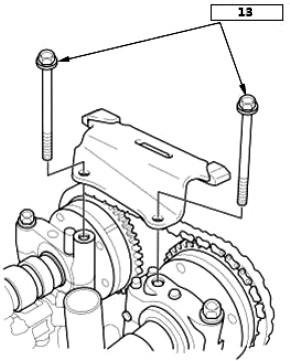

（6）安装凸轮轴链条导板（如图10-350）。
图10-350
（7）拆卸销。

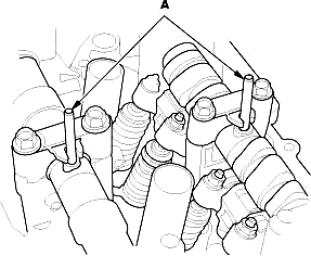

从凸轮轴保养孔拆下销（如图10-351中A）。
图10-351
（8）安装凸轮轴链条自动张紧器。

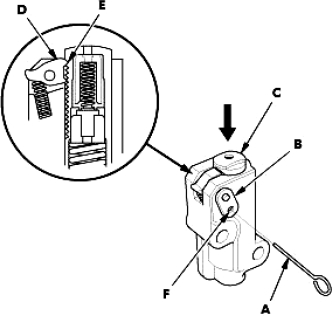

①更换凸轮轴链条时，压缩凸轮轴链条自动张紧器。从拆卸过程中安装的凸轮轴链条自动张紧器上拆下销（如图10-352中A）。逆时针转动板（如图10-352中B）解除锁止状态，然后压下杆（如图10-352中C），将第一个凸轮（如图10-352中D）固定在齿条（如图10-352中E）第一边缘位置。将1.2mm直径销插回到孔（如图10-352中F）中。
注意：如果没有如上所述放置凸轮轴链条自动张紧器，将会损坏张紧器。
图10-352
②将凸轮轴链条自动张紧器滤清器（如图10-353中A）安装到凸轮轴链条自动张紧器（如图10-353中B）上。
③安装凸轮轴链条自动张紧器。
图10-353
④从凸轮轴链条自动张紧器上拆下销（如图10-354中A）。
图10-354
（9）安装凸轮链条箱。
①检查凸轮链条箱油封是否损坏。如果油封损坏了，更换凸轮链条箱油封。
②在气缸盖、发动机缸体、凸轮链条箱的油底壳接合面和螺栓孔的内螺纹上涂抹密封胶。

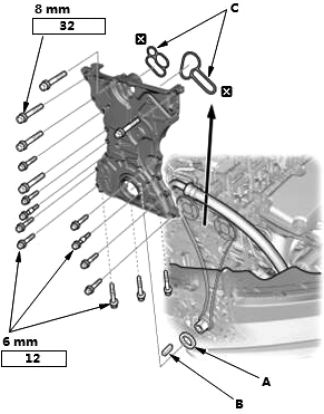

③安装隔垫（如图10-355中A）和钥匙（如图10-355中B），然后在链条箱上安装新的 O 形圈（如图10-355中C）。将凸轮链条箱（如图10-356中D）的边缘放到油底壳（如图10-356中E）的边缘，然后安装发动机气缸体（如图10-356中F）上的凸轮链条箱。清除油底壳和凸轮链条箱结合面的多余的密封胶。
注意：安装凸轮链条箱时，不要将下表面倾斜到油底壳安装面上。
图10-355
图10-356
（10）安装发动机侧支座托架（图10-357）。
图10-357
（11）安装线束托架、线束支架和涡轮增压器旁通控制阀电磁管。
安装线束托架（如图10-358中A）和涡轮增压器旁通控制阀电磁管（如图10-358中B）。
图10-358
（12）安装VTC机油控制电磁阀。
（13）安装摇臂机油控制阀。
（14）安装发动机侧支座。
（15）安装气缸盖罩。
（16）安装右前翼子板罩。
（17）安装传动皮带惰轮。
（18）安装传动皮带自动张紧器。
（19）安装曲轴皮带轮。
（20）安装传动皮带。
（21）安装发动机底盖。
（22）安装右前轮。
（23）检查点火正时。
3.检查。
（1）拆卸右前轮。
（2）拆卸发动机底盖。
（3）拆卸链条箱盖。
（4）检查凸轮轴链条。

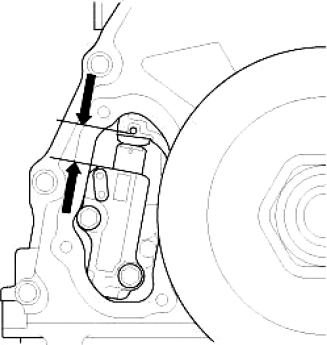

①测量凸轮轴链条自动张紧器连杆的长度。
凸轮轴链条自动张紧器连杆长度。
维修极限：26.3mm。
②如果长度超过维修极限，则更换凸轮轴链条。更换时，检查VTC作动器A和VTC作动器B上的轮齿是否磨损和损坏。如果有零件磨损或损坏，必要时，予以更换，如图10-359。
③检查凸轮轴链条自动张紧器上的机油通道是否阻塞。如果凸轮轴链条自动张紧器阻塞，予以更换。
图10-359
（5）安装所有拆下零件。
按照与拆卸相反的顺序安装零件。
