东风本田UR-V 240TURBO（1.5T L15BD），2017—2019年。

广汽本田冠道240 TURBO（1.5T L15BD），2017—2019年。

（一）凸轮轴正时检查

（1）拆卸气缸盖罩。

（2）拆卸右前轮。

（3）拆卸发动机底盖。

（4）检查凸轮轴正时。

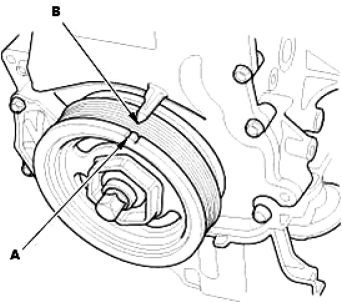

①转动曲轴让1号活塞与上止点（TDC）对齐；曲轴皮带轮上的白色标记（如图10-308中A）与凸轮链条箱上的指针（如图10-308中B）对齐。

图10-308

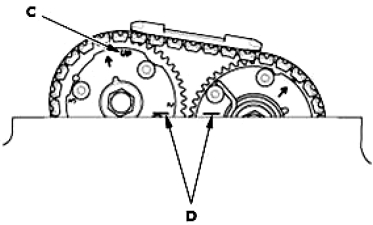

②当 1 号活塞位于上止点（TDC）时，检查 VTC 执行器（如图10-308中A ）上的“UP”标记（如图10-309中C）是否位于顶部。

③检查 VTC 执行器（如图10-308中A） 和 VTC 执行器（如图10-308中B）上的 TDC 标记 （如图10-309中D），这些标记应对齐。如果标记未对齐，拆下凸轮链条并重新正确安装凸轮链条。

图10-309

（5）安装所有拆下零件。

按照与拆卸相反的顺序安装零件。

（二）凸轮链条拆卸、安装和检查

1.拆卸。

注意：使凸轮轴链条远离磁场。

（1）拆卸右前轮。

（2）拆卸发动机底盖。

（3）拆卸传动皮带。

（4）检查凸轮轴正时。

（5）拆卸曲轴皮带轮。

（6）拆卸传动皮带自动张紧器。

（7）拆卸标尺。

（8）拆卸发动机侧支座。

（9）断开连接器（VTC 机油控制电磁阀）。

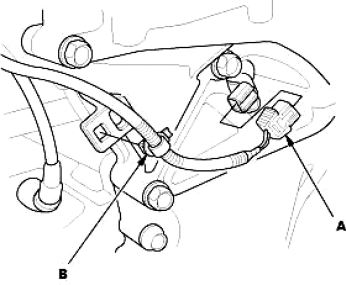

①断开连接器（如图10-310中A）。

②拆下线束夹（如图10-310中B）。

图10-310

（10）拆卸VTC 机油控制电磁阀（如图10-310中A）。

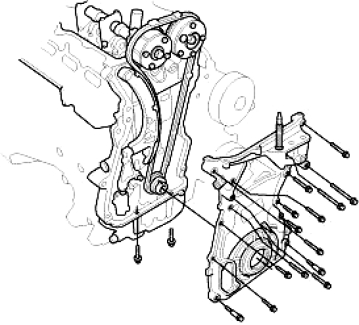

（11）拆卸凸轮轴链条箱（图10-311）。

图10-311

（12）拆卸凸轮链条自动张紧器。

①松松地安装曲轴皮带轮。

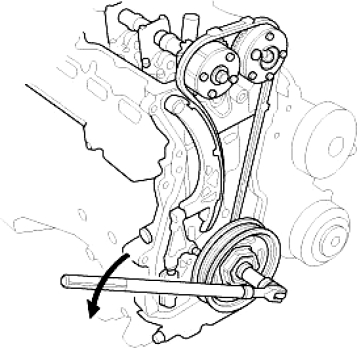

②逆时针转动曲轴，以压缩凸轮链条自动张紧器，如图10-312。

图10-312

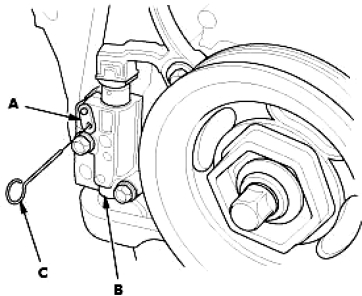

③逆时针转动曲轴以对齐锁（如图10-313中A）和凸轮链条自动张紧器（如图10-313中B）的孔。

④将直径1.2mm的销（如图10-313中C）插入孔。

⑤顺时针转动曲轴，以固定销。

注意：如果锁和凸轮链条自动张紧器上的孔不能对齐，继续逆时针旋转曲轴直到孔对齐，然后安装销。

图10-313

⑥拆下凸轮链条自动张紧器（如图10-314中A）和凸轮链条自动张紧器滤清器（如图10-314中B）。

注意：检查凸轮链条自动张紧器滤清器是否损坏。如果滤清器损坏，将其更换。

⑦拆下曲轴皮带轮。

图10-314

（13）拆卸凸轮轴链条导向（图10-315）。

图10-315

（14）拆卸凸轮链条。

①拆下凸轮链条导板（如图10-316中A）、凸轮链条张紧器臂（如图10-316中B）和凸轮链条张紧器分臂（如图10-316中C）。

②拆下凸轮链条。

图10-316

2.安装

注意：如何读取扭矩规格。请让凸轮链条远离磁场。

（1）设置1 号活塞在上止点位置（曲柄侧）。

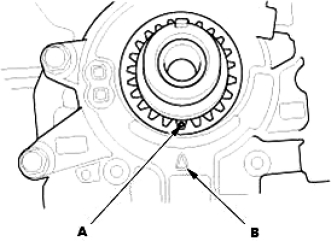

使曲轴在上止点（TDC）位置。对齐凸轮链条驱动链轮的 TDC 标记（冲孔标记）（如图10-317中A） 和油泵的标记（如图10-317中B）。

图10-317

（2）设置1 号活塞在上止点位置（凸轮侧）。

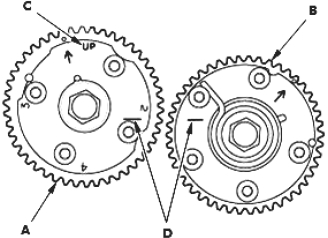

使 1 号活塞在上止点 （TDC） 位置。VTC 执行器（如图10-318中A）的“向上”标记（如图10-318中C）应在顶部，且对齐VTC执行器（如图10-318中A）和VTC执行器（如图10-318中B）的TDC标记（如图10-318中D）。

图10-318

（3）插入销。(www.daowen.com)

将直径5mm的销（如图10-319中A）插入到曲轴保养孔内。

图10-319

（4）安装凸轮链条。

①将冲击标记（如图10-320中A）与彩色连接板（如图10-320中B）的中心对齐，在凸轮链条驱动链轮上安装凸轮链条。

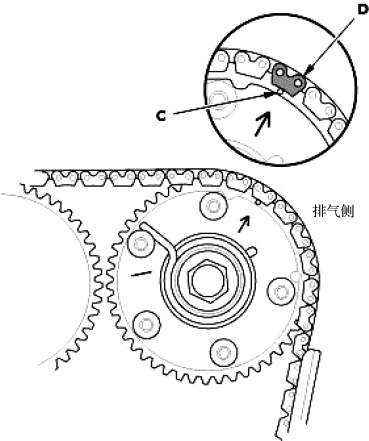

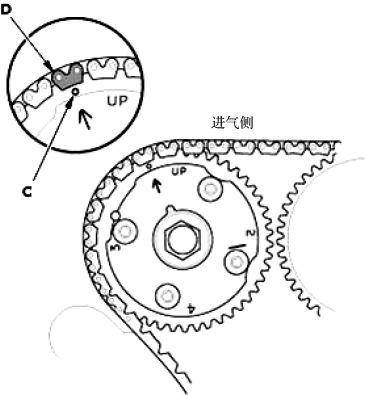

②将冲击标记（如图10-321、图10-322中C）与彩色连接板（如图10-321、图10-322中D）的中心对齐，在 VTC 执行器（如图10-320中A）和 VTC执行器（如图10-320中B）上安装凸轮链条。

图10-320

图10-321

图10-322

（5）安装凸轮链条张紧器臂、凸轮链条张紧器辅助臂和凸轮链条导板。

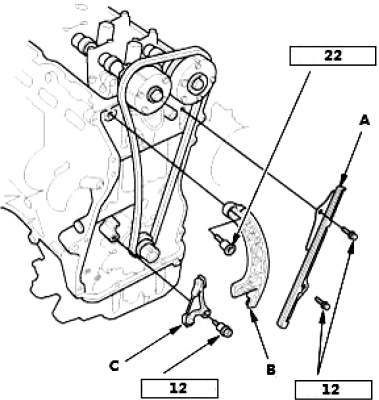

安装凸轮链条导板（如图10-323中A）、凸轮链条张紧器臂（如图10-323中B）和凸轮链条张紧器分臂（如图10-323中C）。

图10-323

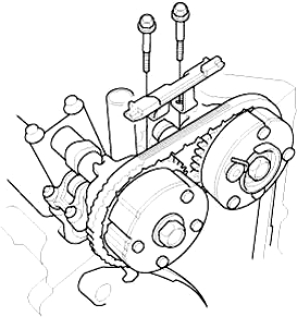

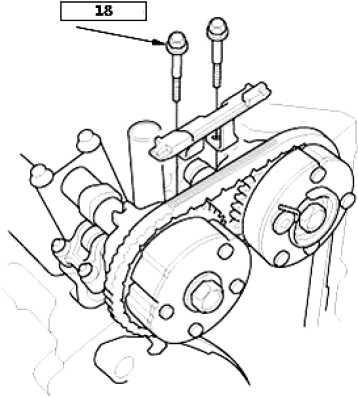

（6）安装凸轮轴链条导板（如图10-324）。

图10-324

（7）拆卸销。

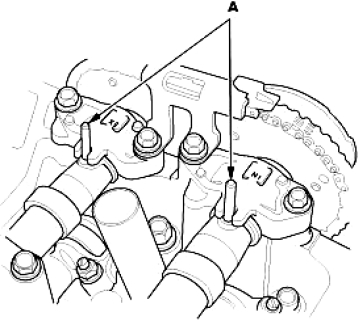

从凸轮轴保养孔拆下销（如图10-325中A）。

图10-325

（8）安装凸轮链条自动张紧器。

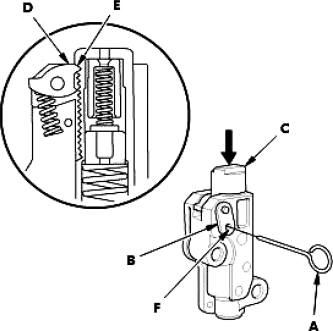

①更换凸轮链条时，压缩凸轮链条自动张紧器。拆下拆卸过程中安装在凸轮链条自动张紧器上的销（如图10-326中A）。逆时针转动盘（如图10-326中B），以松开锁止，然后按压连杆（如图10-326中C），将第一个凸轮（如图10-326中D）放到第一个齿条（如图10-326中E）边缘。将直径1.2mm的销插入到孔（如图10-326中F）中。

注意：如果凸轮链条自动张紧器设置的和描述的不一样，凸轮链条自动张紧器会受到损坏。

图10-326

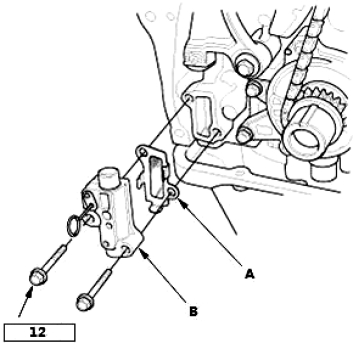

②安装凸轮链条自动张紧器滤清器（如图10-327中A）和凸轮链条自动张紧器（如图10-327中B）。

图10-327

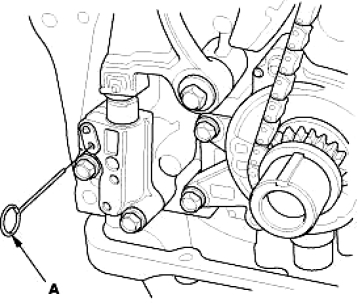

③从凸轮链条自动张紧器上拆下销（如图10-328中A）。

图10-328

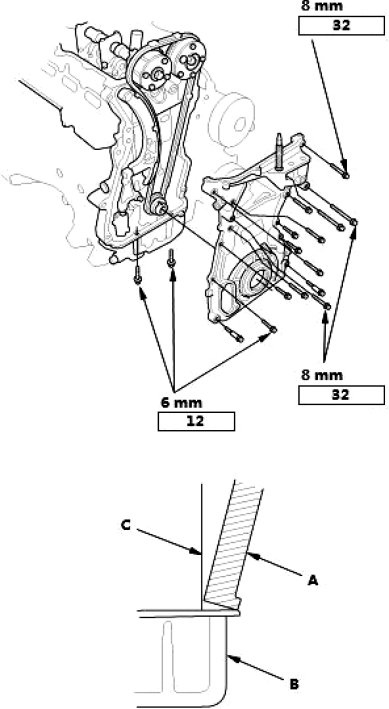

（9）安装凸轮链条箱。

①检查皮带轮端曲轴油封是否损坏。如果油封损坏，更换皮带轮端曲轴油封。

②在发动机缸体、气缸盖、凸轮链条箱的油底壳接合面和螺栓孔的内螺纹上涂抹密封胶。

③将凸轮链条箱（如图10-329中A）的边缘放到油底壳（如图10-329中B）的边缘，然后安装发动机气缸体（如图10-329中C）上的凸轮链条箱。清除油底壳和凸轮链条箱结合面的多余的密封胶。

注意：安装凸轮链条箱时，不要将下表面倾斜到油底壳的安装面上。

图10-329

（10）安装VTC 机油控制电磁阀。

（11）连接连接器（VTC 机油控制电磁阀A）。

①安装线束夹（如图10-330中A）。

②连接连接器（如图10-330中B）。

图10-330

（12）安装发动机侧支座。

（13）安装气缸盖罩。

（14）安装标尺。

（15）安装传动皮带自动张紧器。

（16）安装曲轴皮带轮

（17）安装传动皮带。

（18）安装发动机底盖。

（19）安装右前轮。

（20）检查点火正时。

3.检查

（1）拆卸右前轮。

（2）拆卸发动机底盖。

（3）拆卸链条箱盖。

（4）检查凸轮链条。

①测量凸轮链条自动张紧器杆的长度。

凸轮链条自动张紧器杆长度使用极限：23.9mm。

②如果长度大于使用极限，更换凸轮链条。更换时，检查凸轮链条驱动链轮的齿、VTC执行器A和VTC执行器B是否磨损或损坏。如果任一磨损或损坏，若有必要，进行更换，如图10-331。

③检查凸轮链条自动张紧器的油道是否堵塞。如果凸轮链条自动张紧器堵塞，将其更换。

图10-331

（5）安装所有拆下零件。

按照与拆卸相反的顺序安装零件。
