汽车正时校对保典:车型、安装和注意事项

东风本田思域180TURBO(1.0L P10A1),2016—2019年。

(一)正时皮带拆卸、安装和检查

1.拆卸。

注意:正时皮带和机油泵皮带应作为组件更换。

正时皮带。

(1)拆卸右前轮。

(2)拆卸发动机底盖。

(3)拆卸传动皮带。

(4)设置1 号活塞在上止点位置(曲柄侧)。

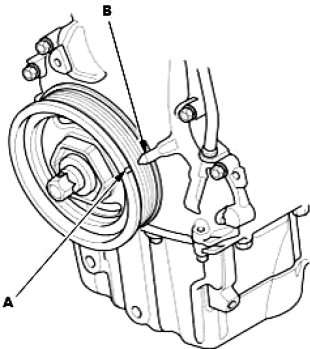

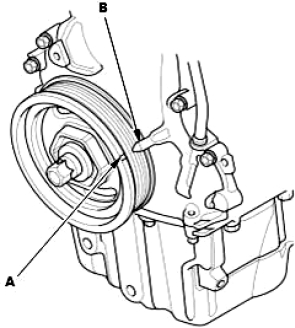

转动曲轴,使曲轴皮带轮上的白色标记(如图10-267中A)与正时皮带箱的指针(如图10-267中B)对齐。

图10-267

(5)拆卸曲轴皮带轮。

(6)拆卸传动皮带自动张紧器。

(7)拆卸气缸盖罩。

(8)移动膨胀罐。

注意:不要断开冷却水旁通软管。

(9)拆卸VTC 机油控制电磁阀(如图10-268中A/B)。

(10)拆卸摇臂机油控制阀。

(11)拆卸发动机侧支座。

(12)拆卸线束固定架。

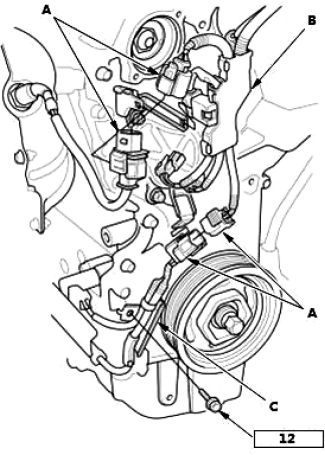

①拆下线束固定架(如图10-268中A)和线束支架(如图10-268中B)。

②拆下并断开连接器(如图10-268中C)。

图10-268

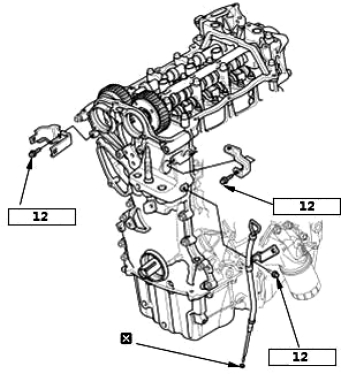

(13)拆卸标尺管(图10-269)。

图10-269

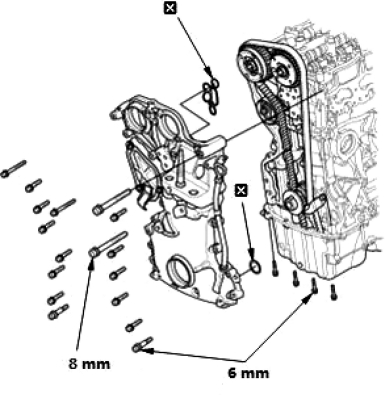

(14)拆卸正时皮带箱(图10-270)。

图10-270

(15)设置1号活塞在上止点位置(凸轮侧)。

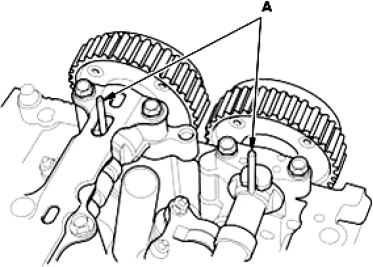

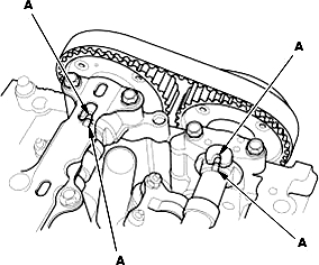

①检查凸轮轴的保养孔(如图10-271中A)和凸轮轴固定架。

图10-271

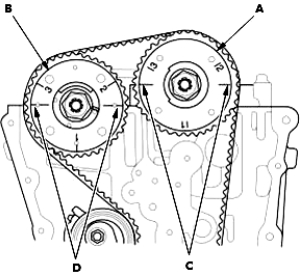

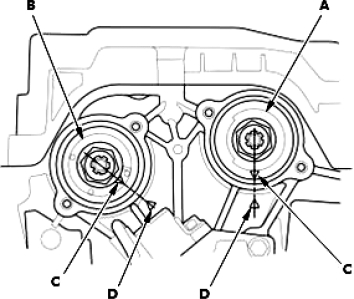

②检查VTC执行器(如图10-272中A)和1号凸轮轴固定架表面的标记(如图10-272中C),VTC执行器(如图10-272中B)和气缸盖表面的标记(如图10-272中D)。

注意:如果标记未对准,转动曲轴360°,并重新检查VTC执行器(如图10-272中A/B)标记。

图10-272

(16)拧松正时皮带自动张紧器。

①拧松螺母(如图10-273中A)。

图10-273

②松松地安装曲轴皮带轮。

③握住排气凸轮轴,如图10-274。

图10-274

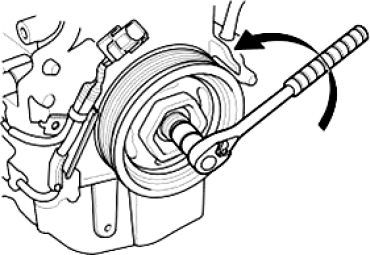

④逆时针转动曲轴,以压缩正时皮带自动张紧器,如图10-275。

图10-275

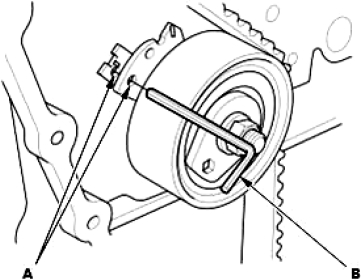

⑤对齐孔(如图10-276中A),然后插入直径3.0mm销(如图10-276中B)到孔内。

图10-276

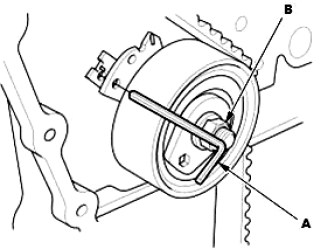

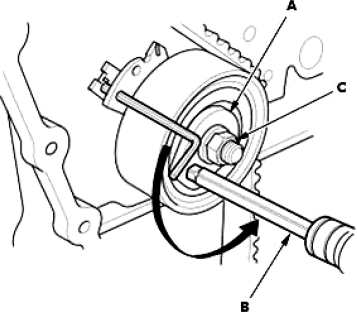

⑥用六角扳手(如图10-277中B)逆时针转动调节器(如图10-277中A)直到正时皮带完全松动,然后拧紧螺母(如图10-277中C)。

图10-277

(17)拆卸正时皮带止动板(如图10-278)。

图10-278

(18)拆卸正时皮带。

拆下正时皮带。

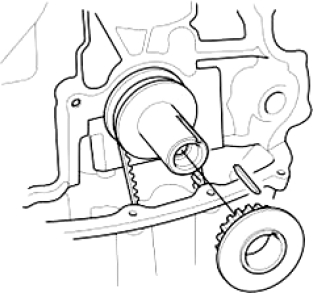

(19)拆卸正时皮带飞轮(图10-279)。

图10-279

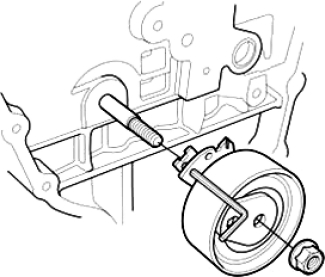

(20)拆卸正时皮带自动张紧器(如有必要)(图10-280)。

图10-280

(21)连接辅助吊钩撑杆。

①拆下交流发电机安装螺栓

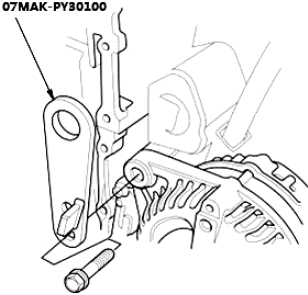

②将辅助吊钩撑杆固定到交流发电机。如图10-281。

图10-281

(22)安装发动机支撑吊钩。

注意:在挡风玻璃周围作业时要小心。

①拆下前减震器盖。

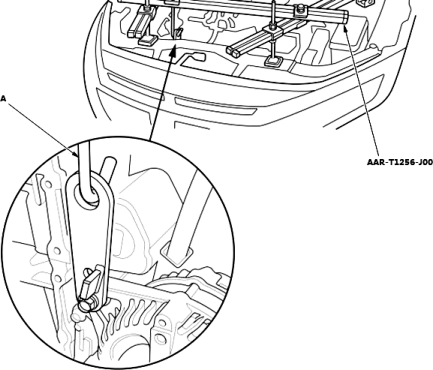

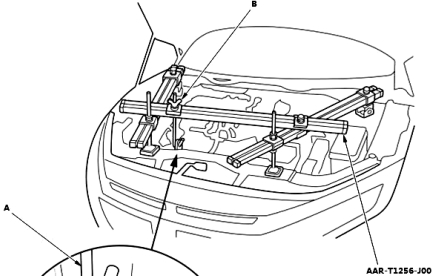

②按图10-282、图10-283安装发动机支撑吊钩。

图10-282

图10-283

③在辅助吊钩撑杆里将吊钩(如图10-282、图10-283中A)固定到槽孔。

④用手紧固蝶形螺母(如图10-282、图10-283中B),并举升和支撑发动机/变速器。

(23)拆卸油底壳。

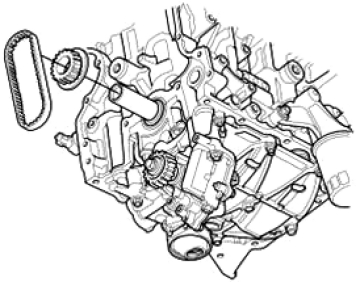

(24)拆卸机油泵皮带和机油泵皮带飞轮(图10-284)。

图10-284

2.安装。

注意:

如何读取规定扭矩。正时皮带和机油泵皮带应作为组件更换。

(1)安装机油泵皮带和机油泵皮带飞轮。

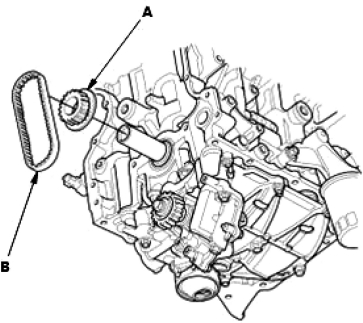

①安装机油泵皮带飞轮(如图10-285、图10-286中A)。

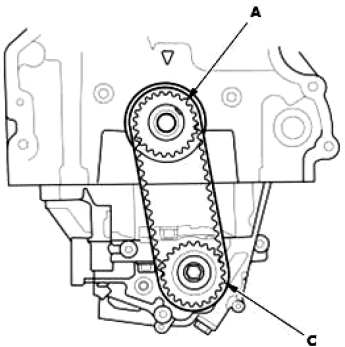

②按照顺序,安装机油泵皮带(如图10-285中B)、驱动皮带轮、从动轮 (如图10-286中C)。

图10-285

图10-286

(2)安装油底壳。

(3)支撑发动机。

在油底壳下放置一个千斤顶和木块,以举升和支撑发动机。

(4)拆卸发动机支撑吊钩和辅助吊钩撑杆。

①将发动机斜在支撑吊钩和辅助吊钩撑杆拆下。

②安装前减震器盖。

(5)安装交流发电机,安装螺栓。

(6)插入销正时皮带自动张紧器(拆下了销时)。(www.daowen.com)

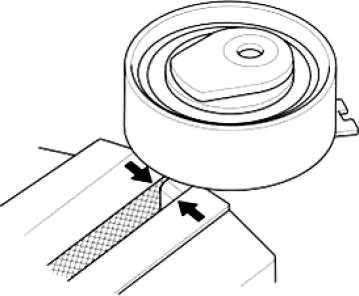

①将正时皮带自动张紧器夹紧在虎钳上,如图10-287。

图10-287

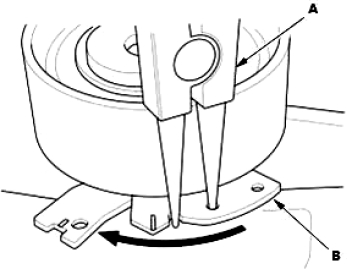

②在正时皮带自动张紧器(如图10-288中B)上固定一把钳子(如图10-288中A),并按照箭头方向慢慢转动钳子。

图10-288

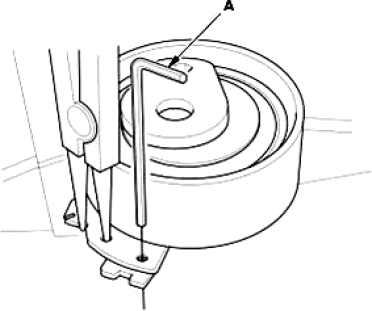

③将直径3.0mm的销(如图10-289中A)插入孔。

图10-289

(7)安装正时皮带自动张紧器(拆下了正时皮带自动张紧器时)。

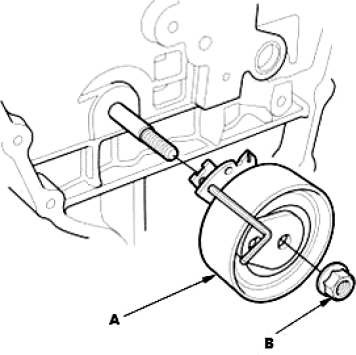

①安装正时皮带自动张紧器(如图10-290中A)。

②松松地安装螺母(如图10-290中B)。

图10-290

(8)安装正时皮带飞轮(图10-291)。

图10-291

(9)设置1 号活塞在上止点位置(曲柄侧)。

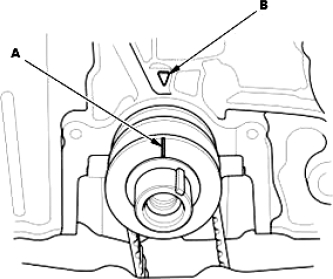

使曲轴在上止点(TDC)位置。对齐正时皮带飞轮的TDC 标记(如图10-292中A)和发动机体的标记(如图10-292中B)。

图10-292

(10)插入销。

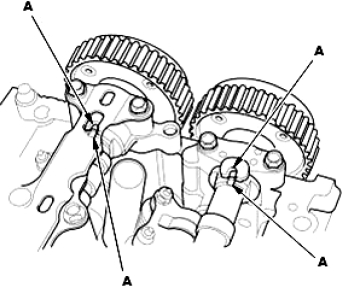

①对齐凸轮轴的保养孔(如图10-293中A)和凸轮轴固定架。

图10-293

②将直径5mm的销(如图10-294中A)插入到曲轴保养孔内。

图10-294

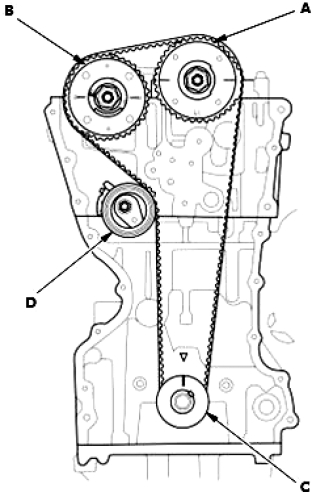

(11)安装正时皮带。

从驱动皮带轮开始,按逆时针顺序安装正时皮带。安装时,小心不要损坏正时皮带。

飞轮 (如图10-295中C)

VTC 执行器(如图10-295中A)

VTC 执行器(如图10-295中B)

正时皮带自动张紧器 (如图10-295中D)

图10-295

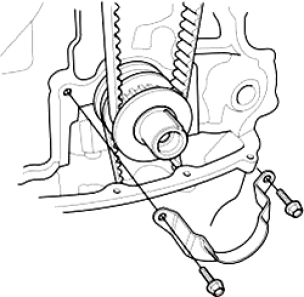

(12)安装正时皮带止动板(图10-296)。

图10-296

(13)拆卸销。

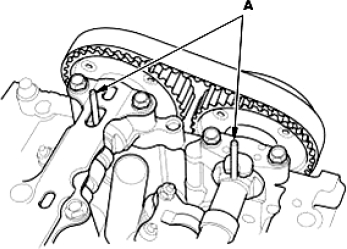

拆下销(如图10-297中A)。

图10-297

(14)调节正时皮带自动张紧器。

①松松地安装曲轴皮带轮。

②顺时针旋转曲轴2圈。

③拆下销(如图10-298中A)。

④拧松螺母(如图10-298中B)。

图10-298

⑤逆时针转动调节器(如图10-299中A),并对齐定位表(如图10-299中B),拧紧螺母(如图10-299中C)。

图10-299

(15)检查凸轮轴正时。

①使曲轴在上止点(TDC)位置。对齐正时皮带飞轮的TDC标记(如图10-300中A)和发动机体的标记(如图10-300中B)。

图10-300

②使1号活塞在上止点(TDC)位置,并检查VTC执行器(如图10-301中A/B)的“1”标记(如图10-301中C) 应在顶部。

注意:如果标记未对准,转动曲轴360°,并重新检查VTC执行器(如图10-301中A/B)标记。

③检查VTC执行器(如图10-301中A)和1号凸轮轴固定架表面的标记(如图10-301中D),VTC执行器(如图10-301中B)和气缸盖表面的标记(如图10-301中E)。注意:如果标记仍未对齐,则拆下正时皮带并重新安装正时皮带到位。

图10-301

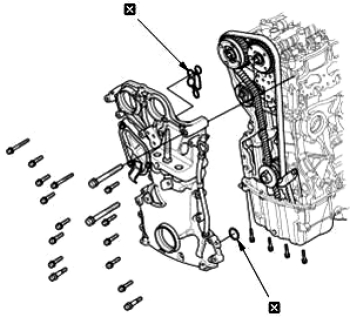

(16)安装正时皮带箱。

①检查皮带轮端曲轴油封是否损坏。如果油封损坏,更换皮带轮端曲轴油封。

②在发动机缸体、气缸盖、正时皮带箱的油底壳接合面和螺栓孔的内螺纹上涂抹密封胶

③将正时皮带箱(如图10-302、10-303中A)的边缘放到油底壳(如图10-302、10-303中B)的边缘,然后安装发动机气缸体(如图10-302、10-303中C)上的正时皮带箱。清除油底壳和正时皮带箱接合面的多余的密封胶。

注意:安装正时皮带箱时,不要将下表面倾斜到油底壳接合面上。

图10-302

图10-303

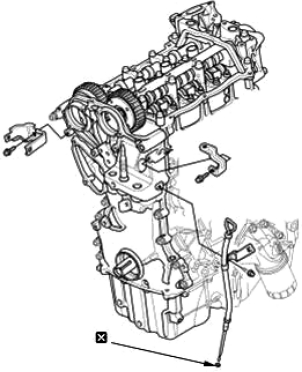

(17)安装标尺管如图10-304。

图10-304

(18)安装线束固定架。

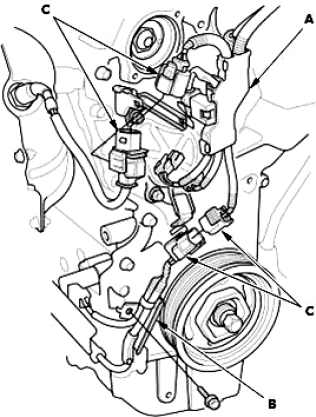

①连接和安装连接器(如图10-305中A)。

②安装线束固定架(如图10-305中B)和线束托架(如图10-305中C)。

图10-305

(19)安装发动机侧支座。

(20)安装摇臂机油控制阀。

(21)安装VTC机油控制电磁阀A/B 。

(22)安装膨胀罐。

(23)安装气缸盖罩。

(24)安装传动皮带自动张紧器。

(25)安装曲轴皮带轮。

(26)安装传动皮带。

(27)安装发动机底盖。

(28)安装右前轮。

(29)检查点火正时。

3.检查。

(1)拆卸VTC 机油控制电磁阀(如图10-306中A/B)。

(2)检查正时皮带。

①转动曲轴,1 号位置在上止点位置(TDC);使曲轴皮带轮上的白色标记(如图10-306中A)与正时皮带箱的指针(如图10-306中B)对齐。

图10-306

②检查VTC执行器(如图10-307中A/B)的标记(如图10-307中C)和正时皮带箱的标记(如图10-307中D)。

注意:如果标记未对准,转动曲轴 360°,并重新检查 VTC 执行器(如图10-307中A/B)标记。如果标记未对齐,则转动曲轴360°,并更换正时皮带。

图10-307

(3)安装所有拆下零件。

按照与拆卸相反的顺序安装零件。
