1.拆卸。

变速器已拆卸。

（1）拆卸正时链下部盖板。

（2）从凸轮轴上取下凸轮轴正时链。注意：对于用过的凸轮轴正时链，转动方向相反时有损坏的危险。为了便于重新安装左侧和右侧凸轮轴正时链，用彩色箭头标记记下转动方向。不得通过冲窝、刻槽等对凸轮轴正时链做标记。

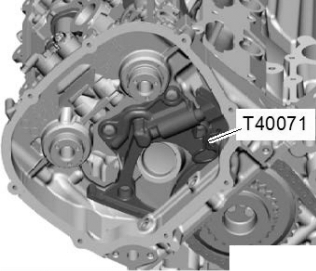

（3）拆除定位销 T40071，并取下左侧凸轮轴正时链，如图6-105。

图6-105

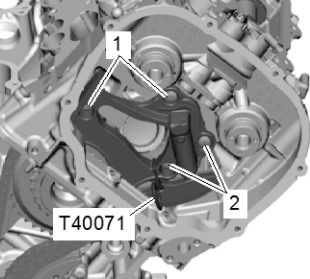

（4）拧出螺栓 （如图6-106中1、2），取下右侧链条张紧器。

图6-106

（5）沿箭头方向按压正时机构驱动链张紧器的滑轨，并用定位销 T40071 卡住链条张紧器。

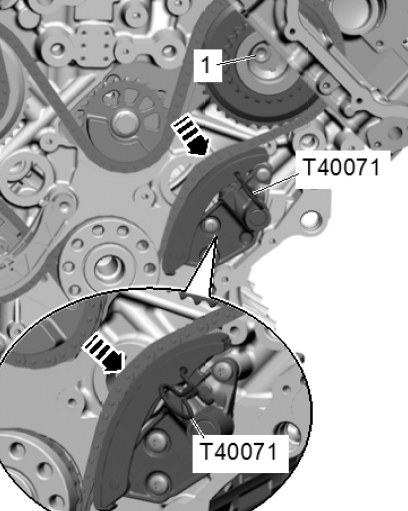

（6）旋出驱动链轮的轴承销螺栓 （如图6-107中1）。

（7）拔下驱动链轮与轴承螺栓，将右侧凸轮轴正时链向上取出。

图6-107

2.安装。

提示：如果张紧件已被从链条张紧器中取出，那么请注意安装位置：壳体底部的孔指向链条张紧器，活塞指向张紧轨道。拆卸后更换那些拧紧时需要继续旋转一个角度的螺栓。注意：气门和活塞头有损坏的危险。在旋转凸轮轴时，活塞不允许停在上止点。

（1）按照拆卸时所做的标记将左侧凸轮轴正时链装到驱动链轮上，然后向上引到气缸盖上。(www.daowen.com)

（2）向下按压左侧凸轮轴正时链条张紧器的滑轨，并用定位销 T40071 卡住链条张紧器，如图6-108。

图6-108

（3）按照拆卸时所做的标记将右侧凸轮轴正时链装到驱动链轮上，然后向上引到气缸盖上。

（4）安装驱动链轮。

（5）拧紧驱动链轮的轴承销螺栓 （如图6-109中1）。

（6）拆除定位销 T40071 （如图6-109中箭头）。

图6-109

（7）在右侧气缸盖上装入链条张紧器。

（8）拧紧螺栓 （如图6-110中1、2）。

图6-110

其他安装以相反顺序进行，安装过程中请注意以下事项：

①将凸轮轴正时链放到凸轮轴上。

②安装正时链的下部盖板。
