【摘要】：用开口宽度为24的套筒扳手接头沿发动机运转方向转动减震器/曲轴皮带轮上的曲轴，直至标记几乎位于上方。图5-201拆卸气缸1的带功率输出级的点火线圈。用火花塞扳手3122B 拆卸气缸1的火花塞。将千分表转接头 T10170/A 拧入火花塞螺纹内，直至极限位置。将千分表VAS6341 用加强件 T10170A/1 插入到极限位置，用锁紧螺母固定住。在指针达到极限部位时，活塞位于上止点。减震器/曲轴皮带轮缺口必须对准正时链下盖板上的标记。
1.所需要的专用工具和维修设备。
（1）千分表组件VAS 6341，如图5-198。
图5-198
（2）千分表转接头 T10170 A，如图5-199。
图5-199
2.工作步骤。
（1）拆卸正时链上部盖板。

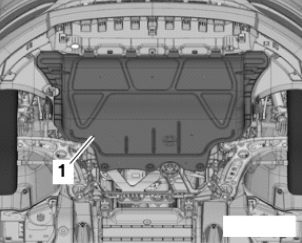

（2）拆卸隔音垫（如图5-200中1）。
图5-200
（3）拆卸右侧车轮和右侧轮罩内板前部件。(www.daowen.com)

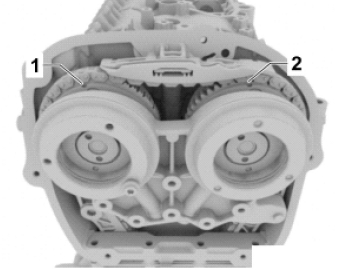

（4）用开口宽度为24的套筒扳手接头沿发动机运转方向转动减震器/曲轴皮带轮上的曲轴，直至标记（如图5-201中1、2）几乎位于上方。
图5-201
（6）用火花塞扳手3122B 拆卸气缸1的火花塞。
（7）将千分表转接头 T10170/A 拧入火花塞螺纹内，直至极限位置。

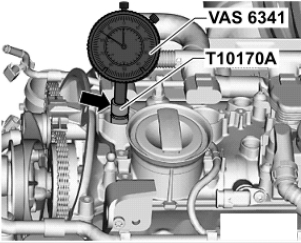

（8）将千分表VAS6341 用加强件 T10170A/1 插入到极限位置，用锁紧螺母（如图5-202中箭头）固定住。
图5-202

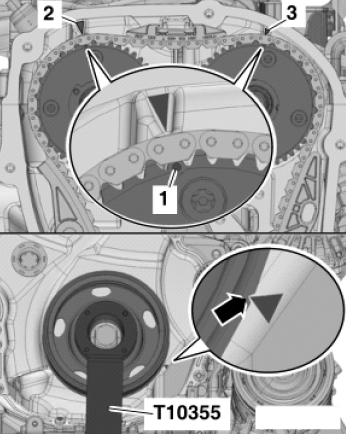

（9）缓慢地沿发动机转动方向旋转曲轴直至指针达到极限。在指针达到极限部位（指针回返点）时，活塞位于上止点。提示：使用棘轮和套筒扳手接头 SW24 转动减震器/曲轴皮带轮。如果曲轴转到上止点上，则必须将曲轴沿发动机转动方向再次转动2圈。请勿逆向转动发动机。减震器/曲轴皮带轮缺口必须对准正时链下盖板上的标记（如图5-203中箭头）。凸轮轴链轮的标记（如图5-203中1）必须对准气缸盖上的标记（如图5-203中2、3）。
图5-203
