1.所需要的专用工具和维修设备。

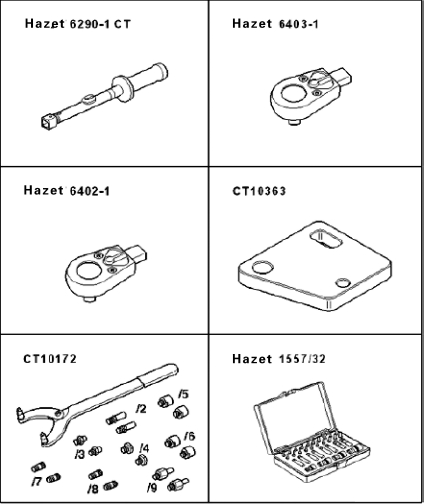

（1）扭力扳手（5～60N·m） Hazet 6290-1 CT或V.A.G1331、棘轮头Hazet 6403-1、棘轮头Hazet 6402、锁止工具CT10363或T10363、定位扳手CT10172或T10172、TORX工具Hazet 1557/32或V.A.G1766、凸轮轴锁止工具CT80029，如图6-29和图6-30。

图6-29

图6-30

2.拆卸。

（1）拆卸变速器。

（2）拆卸双质量飞轮。

（3）拆卸正时链上部盖板。

（4）拆卸油底壳。

（5）拆卸正时链下部盖板。

（6）使用定位扳手CT10172或T10172 和连接工具CT10172/1或T10172/1沿发动机的运转方向（如图6-31中箭头B）旋转皮带盘。

图6-31

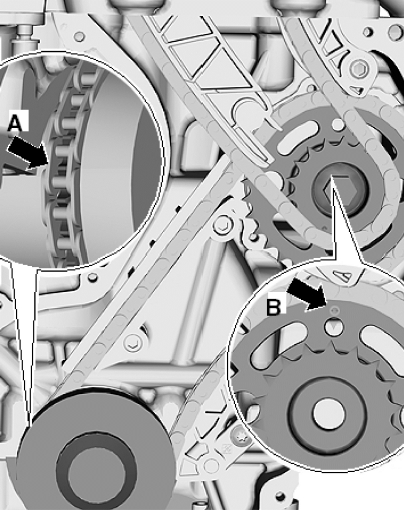

（7）使曲轴上的驱动链轮的磨平齿（如图6-32中箭头A）与轴承盖和气缸体的接合缝对齐。使机油泵驱动链轮上的标记（如图6-32中箭头B）与机油泵上的标记对齐。提示：每旋转曲轴4圈才能到达此位置。

图6-32

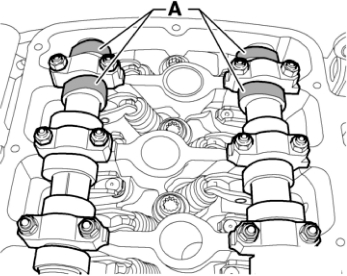

（8）如图6-33，凸轮轴1缸上的凸轮（如图6-33中A）必须朝上相对。拆卸凸轮轴调节器。

图6-33

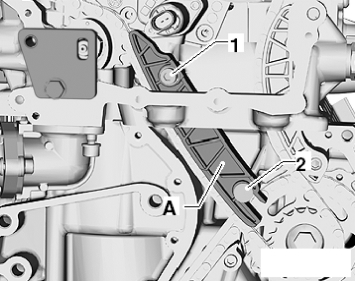

（9）旋出螺栓（如图6-34中1、2），取下正时链导轨（如图6-34中A）。取下凸轮轴正时链。

图6-34

3.安装。

（1）提示：更换密封圈。更换以角度控制方式（例如：30N·m+继续旋转90°）拧紧的螺栓。更换涂有防松剂的螺栓。安装以与拆卸的相反顺序进行，同时注意下列事项：

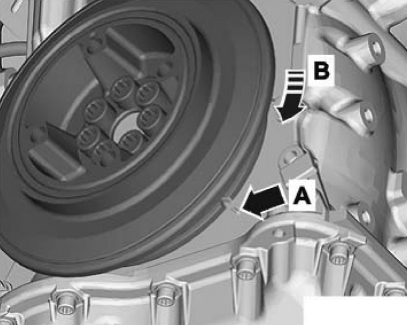

前提条件：曲轴位于1缸上止点的位置（如图6-35中箭头A）。

图6-35(www.daowen.com)

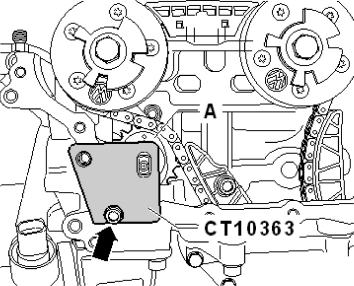

（2）高压泵传动链轮用锁止工具CT10363 或T10363固定，如图6-36。

图6-36

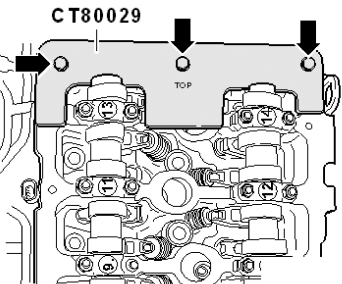

（3）凸轮轴已用凸轮轴锁止工具CT80029固定。从上方装入正时链，如图6-37。

图6-37

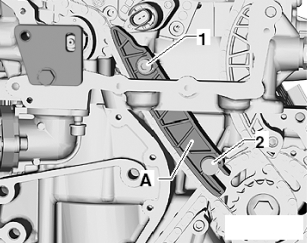

（4）安装导轨（如图6-38中A），并且只拧紧螺栓（如图6-38中2）。提示：铜色的正时链链节是用来协助安装的，必须将3个相邻的铜色链节按以下要求安装在机油泵链轮上。

图6-38

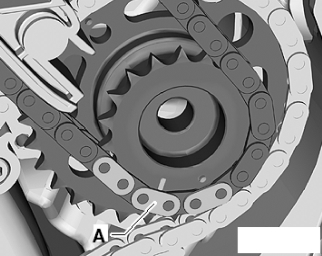

（5）将正时链安装到机油泵链轮上。机油泵链轮上的标记必须与中间的铜色链节（如图6-39中A）对齐。

图6-39

（6）将正时链安装到高压泵传动链轮上。高压泵传动链轮上的标记必须与铜色链节对齐，如图6-40。

图6-40

（7）拧紧导轨（如图6-41中A）的螺栓（如图6-41中1）。

图6-41

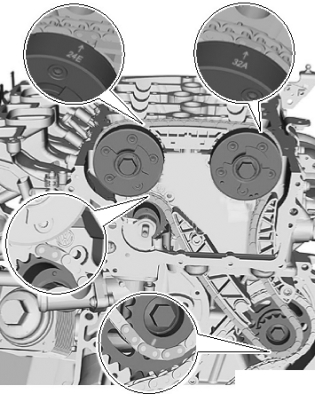

（8）如图6-42，将进气凸轮轴调节器“24E”装入正时链中，使铜色链节与凸轮轴调节器上的标记对齐。用螺栓将进气凸轮轴调节器固定到进气凸轮轴上，并用手拧紧螺栓。将排气凸轮轴调节器“32A”装入正时链中，使铜色链节与凸轮轴调节器上的标记对齐。用螺栓将排气凸轮轴调节器固定到排气凸轮轴上，并用手拧紧螺栓。检查所有铜色链节相对调节标记的位置是否正确。提示：一旦旋转过曲轴后，铜色链节就不再与各标记对齐。

图6-42

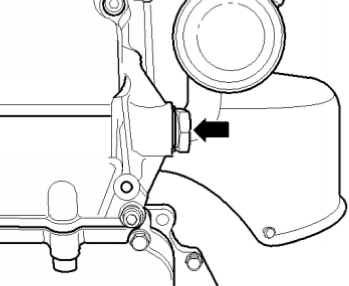

（9）安装凸轮轴正时链张紧器（如图6-43中箭头）。拧紧力矩：50N·m。拆下凸轮轴锁止工具CT80029， 并将新的凸轮轴调节器的固定螺栓拧紧至额定要求。拧紧力矩：60N·m+继续旋转90°。

图6-43

（10）提示：只可用扭力扳手（40～200N·m）Hazet 6292-1CT或V.A.G1332和开口扳手Hazet 645d-32或V.A.G1332/6在凸轮轴处反向把持住，在松开或拧紧凸轮轴调节器的固定螺栓时，不要安装凸轮轴锁止工具CT80029，如图6-44。

图6-44

（11）进一步的安装以与拆卸的相反顺序进行。
