1.所需要的专用工具。

钥匙T40049、固定螺栓T40069、定位销T40071和固定销T40116。

2.拆卸方法。

（1）变速器已拆下。

（2）拆下正时链下部盖板。当心！由于螺纹过长，驱动链有损坏的危险。拧上扳手T40049时只允许使用螺纹最长为22mm的螺栓。如果只有更长的螺栓可供使用，则尽量垫上螺栓头，使剩余的螺纹长仍为22mm。

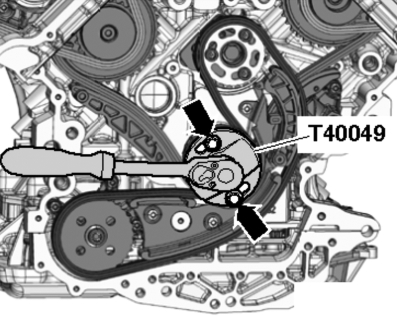

（3）将扳手T40049用2个螺栓（如图4-375中箭头）安装在曲轴后部。

图4-375

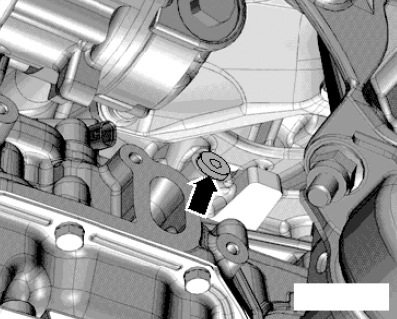

（4）将用于曲轴上止点标记的螺旋塞（如图4-376中箭头）从气缸体中拧出。

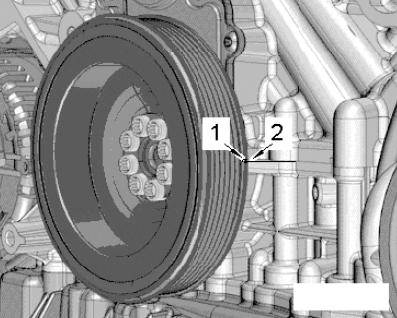

（5）将曲轴沿发动机转动方向拧到上止点。提示：安装好发动机后，很难找到曲轴的固定孔。因此转动发动机，使左侧（沿行驶方向）减震器上的小缺口（如图4-377中1）与气缸体和梯形架之间的外壳接合线（如图4-377中2）相对。这样就可以方便地拧入固定螺栓T40069。减震器上的标记仅仅是辅助方式。只有拧入固定螺栓T40069后，才能达到准确的上止点位置。

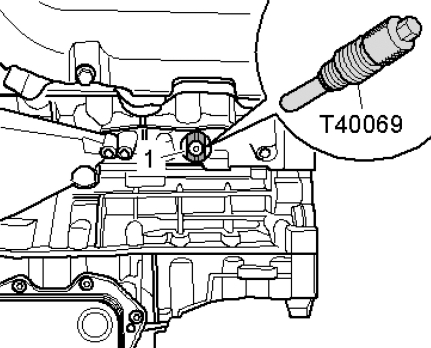

（6）将固定螺栓T40069用20N·m的力矩拧入孔中；必要时稍微来回转动曲轴（如图4-378中1），以便完全对准螺栓。

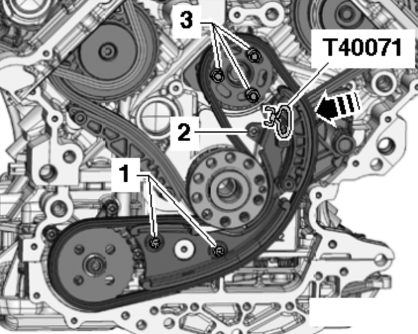

（7）沿箭头方向按压链条张紧器的滑轨并用定位销T40071卡住链条张紧器，如图4-379。当心！对于用过的驱动链，转动方向相反时有损坏的危险。为重新安装驱动链，用彩色箭头标记记下转动方向。不得通过冲窝、刻槽等对驱动链做标记。旋出螺栓（如图4-379中3）并取下平衡轴链轮。旋出螺栓（如图4-379中1、2）并取下链条张紧器及链子。

图4-376

图4-377

图4-378(www.daowen.com)

图4-379

2.安装。

（1）拧紧力矩。

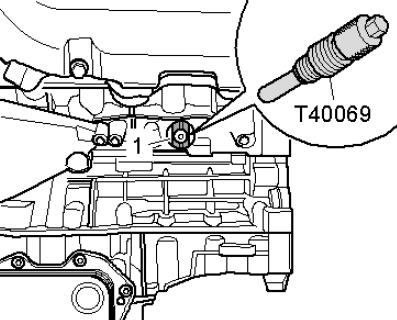

（2）将曲轴（如图4-380中1）用固定螺栓T40069固定在上止点位置。

图4-380

（3）安装链条张紧器及链条和平衡轴链轮。

（4）用固定销T40116将平衡轴卡在上止点位置。平衡轴链轮中的长孔必须相对于平衡轴螺纹孔处于中间位置。必要时将链条移动一个齿。

（5）拧紧链条张紧器螺栓。

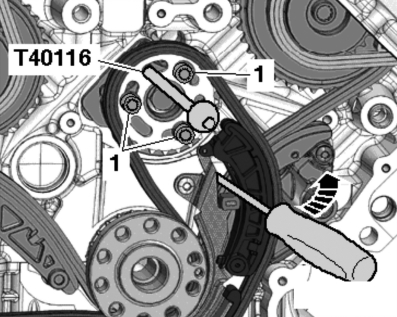

（6）拧入链轮螺栓（如图4-381中1），不要拧紧。链轮必须在平衡轴上还能转动并且不得翻转。松开链条张紧器时去除定位销T40071。用螺丝刀按压链条张紧器的滑轨（如图4-381中箭头）并同时拧紧链轮螺栓（如图4-381中1）。

（7）从平衡轴中拔出固定销T40116。

（8）其他安装以相反顺序进行，安装过程中请注意以下事项：

①安装正时链下部盖板。

②安装作为曲轴“上止点”标记的螺旋塞。

图4-381
