【摘要】：结构不对称 9-驱动链。用于右侧凸轮轴正时链的驱动链轮。拧紧力矩：9N·m 18-曲轴图4-372变速器已拆下。拆卸凸轮轴正时链。拧下左侧凸轮轴正时链的链条张紧器。对于用过的驱动链，转动方向相反时有损坏的危险。不得通过冲窝、刻槽等对驱动链做标记。取下控制机构驱动链。安装以倒序进行，同时要注意下列事项：拧紧力矩。沿箭头方向按压驱动链的链条张紧器滑轨并取下定位销T40071。安装凸轮轴正时链。安装正时链下部盖板。
1.所需要的专用工具和维修设备。

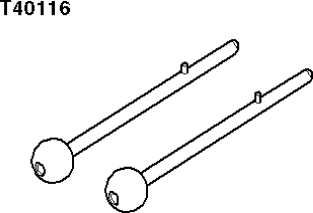

固定销 T40116，如图6-111。
图6-111
2.拆卸。
变速器已拆卸。
（1）拆卸正时链的下部盖板。
（2）拆卸凸轮轴正时链。

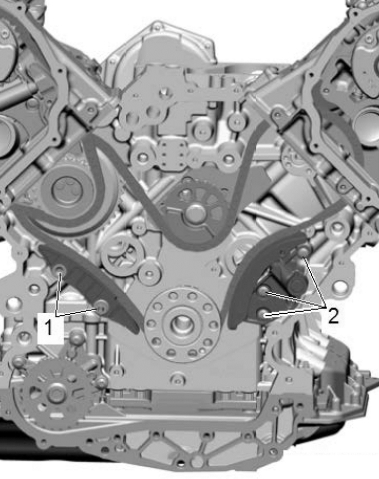

（3）拧出螺栓 （如图6-112中1、2），取下链条张紧器。
图6-112
（4）拆卸取力器驱动链。注意：对于用过的驱动链，转动方向相反时有损坏的危险。为重新安装用颜色通过箭头标记驱动链的转动方向。

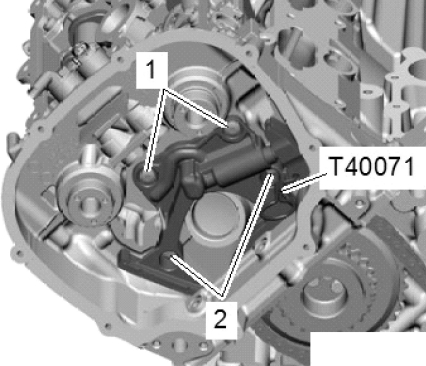

（5）旋出螺栓 （如图6-113中1） 并取下滑轨。
（6）旋出螺栓 （如图6-113中2） 并取下链条张紧器。
（7）取下控制机构驱动链。
图6-113
3.安装。

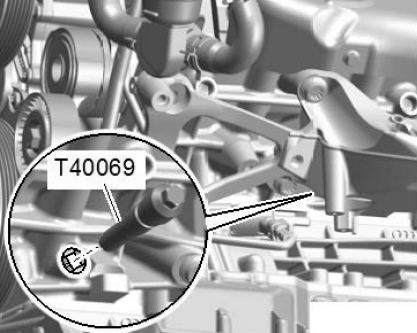

安装以倒序进行，同时要注意下列事项：提示：拆卸后更换那些拧紧时需要继续旋转一个角度的螺栓。曲轴已用固定螺栓T40069 固定在上止点位置，如图6-114。(www.daowen.com)
图6-114

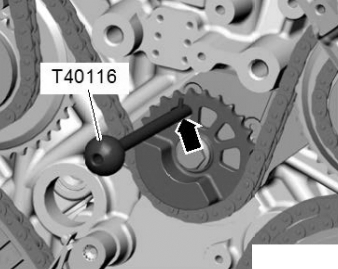

（1）将平衡轴链轮用固定销 T40116 在“上止点”位置固定在链轮调节范围 （如图6-115中箭头）内。
（2）根据拆卸时记下的标记把控制机构驱动链放到驱动链轮上。
图6-115
（3）安装滑轨并拧紧螺栓 （如图6-116中1）。
（4）安装链条张紧器并拧紧螺栓 （如图6-116中2）。
图6-116
固定销 T40116 必须大概处于平衡轴的链轮调节范围中部 （如图6-117中箭头）。
图6-117
固定销绝不允许靠在左侧或右侧。必要时，将驱动链移动一个齿。
（5）安装取力器驱动链。
（6）安装凸轮轴正时链。
（7）安装正时链的下部盖板。
