图解最新汽车正时校对宝典:检测配气相位

1.所需要的专用工具和维修设备。

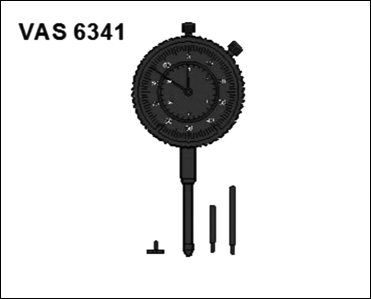

(1)千分表组件,4件式VAS 6341,如图4-330。

图4-330

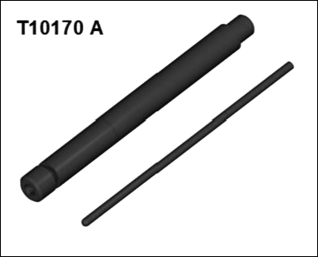

(2)千分表适配接头T10170 A,如图4-331。

2.工作步骤。

(1)拆卸正时链上部盖板

(2)拆卸隔音垫。

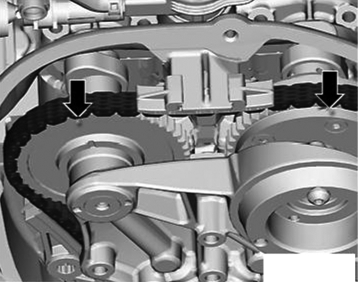

(3)使用套筒扳手的工具头SW24或固定支架T10355将减震器上的曲轴沿发动机转动方向转动,直至标记如图4-332中箭头几乎位于上部。将火花塞从缸1上拆下。

图4-331

图4-332

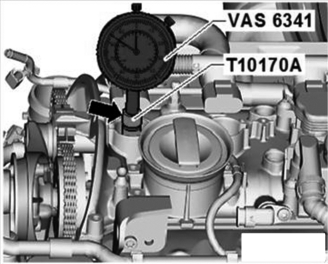

(4)将千分表适配接头T10170 A拧入火花塞螺纹内,直至极限位置。将千分表组件,4件式VAS 6341中的千分表和加长件T10170A/1插入到极限位置,用锁紧螺母(如图4-333中箭头)固定住。沿发动机转动方向缓慢转动曲轴,直到达到最大指针偏向角。当指针到达最大偏转位置(指针的反转点)时,活塞位于上止点。提示:为转动减震器,使用棘轮和SW24套筒扳手的工具头或固定支架T10355。如果曲轴转到上止点上方,则必须将曲轴再次沿发动机转动方向转动2圈。请勿逆发动机转动方向转动发动机。

(www.daowen.com)

图4-333

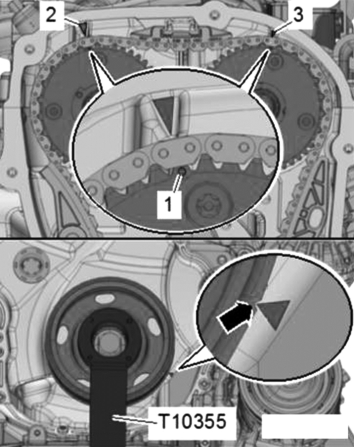

(5)气缸盖上带有标记。减震器缺口必须对准正时链下盖板上的标记(如图4-334中箭头)。凸轮轴链轮的标记(如图4-334中1)必须对准气缸盖上的标记(如图4-334中2、3)。

图4-334

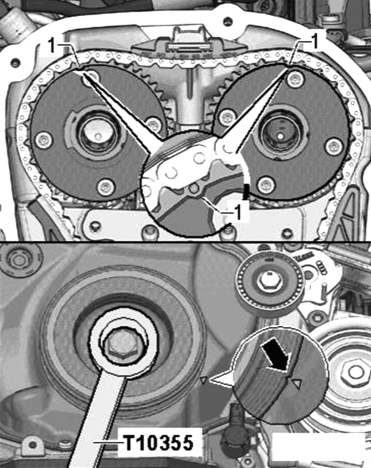

(6)气缸盖上不带标记。减震器上的缺口和正时链下方盖板上的标记必须相互对着(如图4-335中箭头)。凸轮轴链轮的标记(如图4-335中1)必须指向上。

图4-335

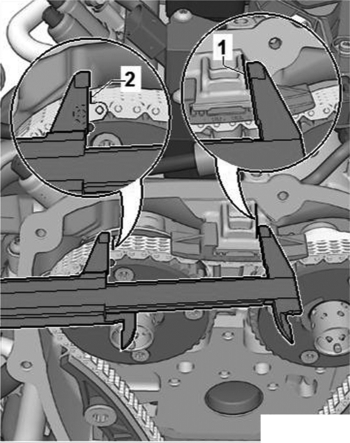

(7)测量从棱边(如图4-336中1)到排气凸轮轴链轮上的标记(如图4-336中2)的距离。标准值:74~77mm。

图4-336

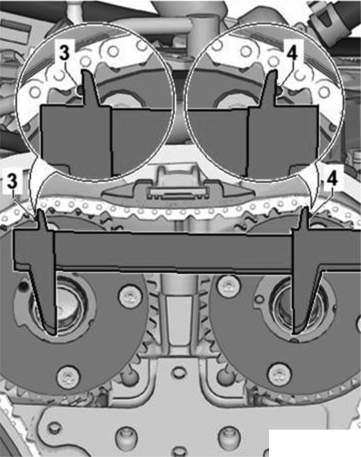

(8)如果已达到标准值,则测量排气凸轮轴链轮上的标记(如图4-337中3)和进气凸轮轴链轮上的标记(如图4-337中4)之间的距离。标准值:124~127mm。提示:一个齿的偏差意味着和标准值偏差约6mm。如果确认有偏差,则必须重新铺放正时链。

图4-337
