1.需要用到的专用工具。

（1）装配工具T10352，如图4-154。

图4-154

（2）装配工具T10531，如图4-155。

图4-155

（3）定位销T40011，如图4-156。

图4-156

（4）装配杆T40243，如图4-157。

图4-157

（5）开口扳手T40263，如图4-158。

图4-158

（6）装配工具T40266，如图4-159。

图4-159

（7）装配工具T10567，如图4-160。

图4-160

（8）插入定位工具T40267，如图4-161。

图4-161

（9）适配器T40314，如图4-162。

图4-162

（10）凸轮轴固定装置T40271，如图4-163。

图4-163

2.拆卸正时链条。

（1）拆卸正时链上部盖板。

（2）拆下凸轮轴调节阀（注意该固定螺栓为左旋螺纹），如图4-164。

图4-164

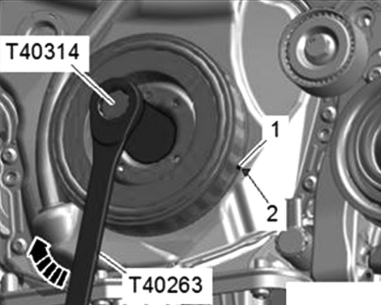

（3）为此，用扳手SW 21 T40263、适配接头T40314和套筒扳手SW24固定住减震器，如图4-165。

图4-165

（4）拆下凸轮轴支撑桥固定螺栓，平稳地拿出支撑桥，如图4-166。

图4-166

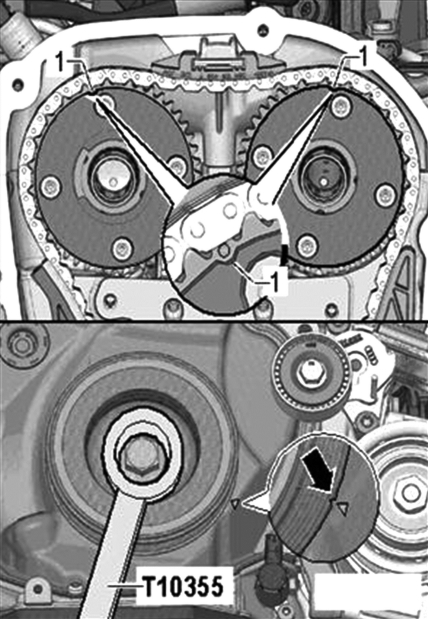

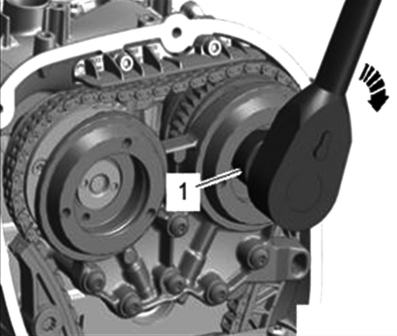

（5）仅沿发动机转动方向转动曲轴，直至减震器位于上止点处。减震器上的缺口和正时链下方盖板上的标记必须相互对着（如图4-167中箭头）。凸轮轴链轮的标记（如图4-167中1）必须向上。

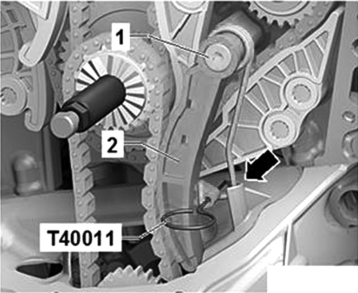

（6）将张紧弹簧的钢丝夹向图4-168中箭头方向压，然后用定位销T40011锁定。拧出导向销（如图4-168中1），取下链条张紧器（如图4-168中2）。将机油泵链条从三级链轮上取下，向前拔下并将下部放在机油泵链轮上。

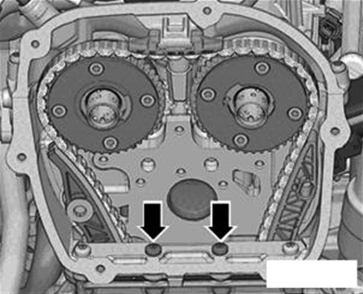

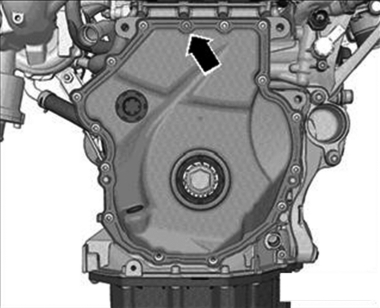

（7）拧出螺栓（如图4-169中箭头）。

（8）拧出下部正时盖板螺栓，取下正时盖板，如图4-170。

图4-167

图4-168

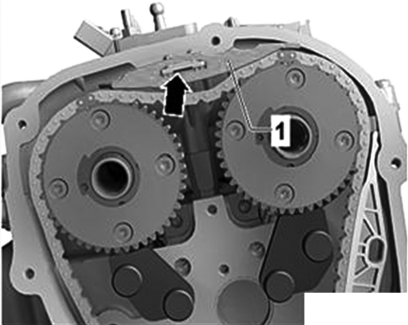

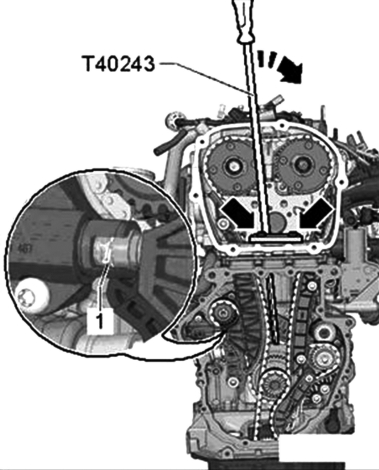

（9）将装配杆T40243拧到气缸盖上（如图4-171中下部箭头）。将链条张紧器的卡环（如图4-171中1）压到一起并固定。将装配杆T40243沿箭头方向缓慢地按压并固定，这样可以把链条张紧器往回推。

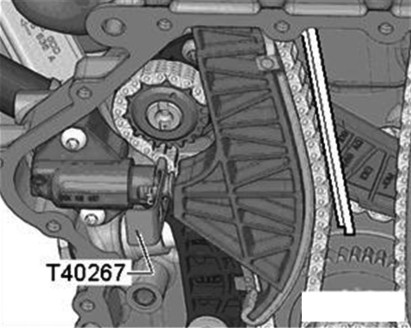

（10）用插入定位工具T40267锁定链条张紧器。拆卸装配杆T40243，如图4-172。

图4-169

图4-170

图4-171

图4-172

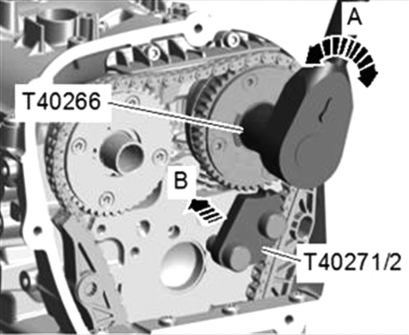

（11）将凸轮轴固定装置T40271/2拧到气缸盖上。将凸轮轴固定装置推入链轮的花键内（如图4-173中箭头B），必要时为此用装配工具T40266或装配工具T10567略微来回转动进气凸轮轴（如图4-173中箭头A）。将凸轮轴固定装置 T40271/1拧到气缸盖上。

图4-173

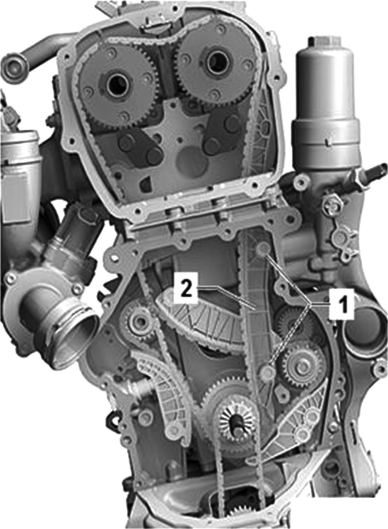

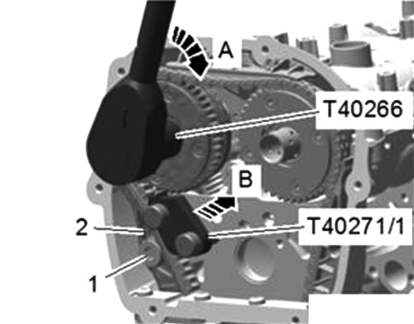

（12）用装配工具T40266或装配工具T10567固定住排气凸轮轴。拧出导向销（如图4-174中1），向下取出张紧轨（如图4-174中2）。沿顺时针继续转动排气凸轮轴（如图4-174中箭头A），直至凸轮轴固定装置T40271/1能够推入链轮花键内（如图4-174中箭头B）。

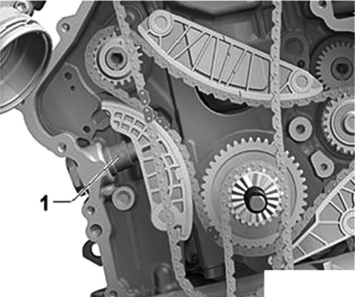

（13）拆卸滑轨（如图4-175中1），为此用螺丝刀打开卡子（如图4-175中箭头），然后将滑轨向前推出。

（14）拧出螺栓（如图4-176中箭头），拆下链条张紧器（如图4-176中1）。

（15）拧出螺栓（如图4-177中1），拆下滑轨（如图4-177中2）。

图4-174

图4-175

图4-176

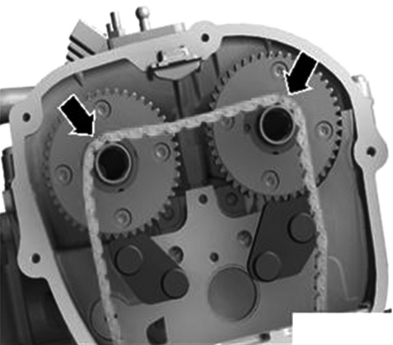

（16）将凸轮轴正时链从凸轮轴齿轮上取下并挂到凸轮轴的销轴上（如图4-178中箭头）。

图4-177

图4-178

（17）拆卸平衡轴正时链的链条张紧器（如图4-179中1）。

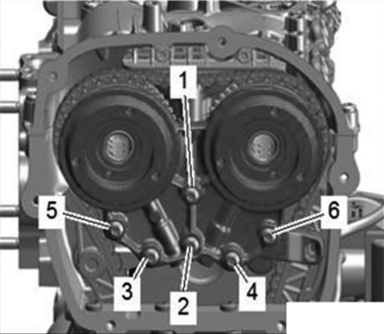

（18）拧出螺栓（如图4-180中1）。拆卸张紧轨（如图4-180中2）、滑轨（如图4-180中3、4）。(www.daowen.com)

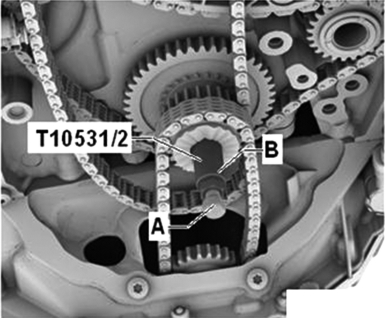

（19）松开张紧螺栓（如图4-181中A），拧出张紧销（如图4-181中B）。取出三级链轮，同时卸下机油泵驱动装置的正时链（图示为带发电机的汽车），取下凸轮轴正时链和平衡轴驱动链。

图4-179

图4-180

图4-181

3.安装正时链条。

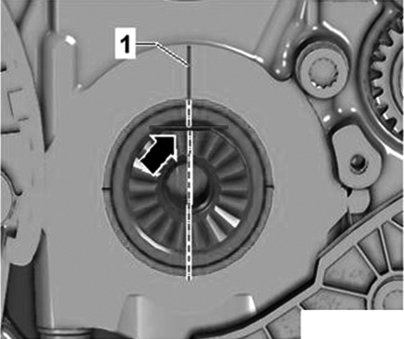

（1）检查曲轴的上止点，曲轴的平端箭头必须水平。用防水销钉将标记标注到气缸体（如图4-182中1）上。

图4-182

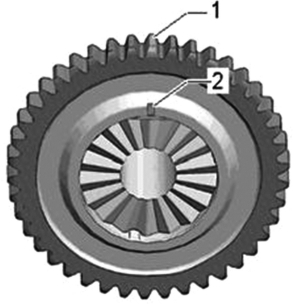

（2）用防水记号笔在三级链轮的齿上做标记（如图4-183中2）。

图4-183

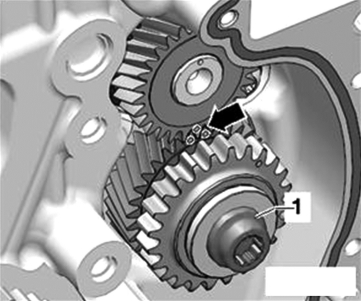

（3）将中间齿轮和平衡轴转至标记 （如图4-184中箭头），螺栓（如图4-184中1）不得松开。

图4-184

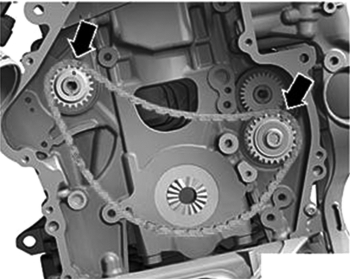

（4）链条的彩色链节必须定位在链轮的标记上。无须理会可能存在的附加彩色链节的位置。放上平衡轴驱动链，将彩色链节（如图4-185中箭头）定位到链轮的标记上。

图4-185

（5）安装滑轨（如图4-186中1）并拧紧螺栓（如图4-186中箭头）。

图4-186

（6）将带彩色链节的凸轮轴正时链挂到凸轮轴销轴上，如图4-187。

图4-187

（7）将机油泵驱动装置的正时链放到三级链轮上。沿箭头方向将三级链轮向发动机侧翻转并在曲轴上固定。标记 （如图4-188中箭头）必须相对。

图4-188

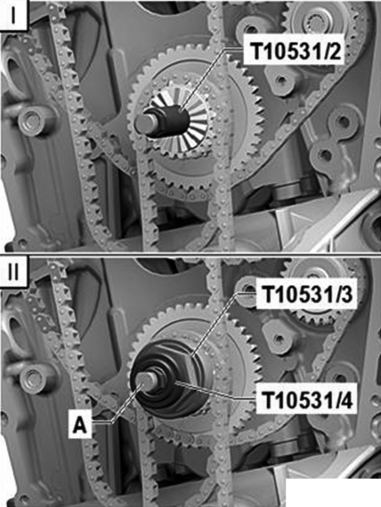

（8）将张紧销T10531/2拧入曲轴并用手拧紧（为带发电机的汽车）装上旋转工具T10531/3。将带肩螺母T10531/4手动拧紧。用SW32的开口扳手略微来回移动旋转工具，同时再拧紧带肩螺母，直到链轮牢固地装到曲轴啮合齿上。现在才能拧紧张紧螺栓（如图4-189中A）。

图4-189

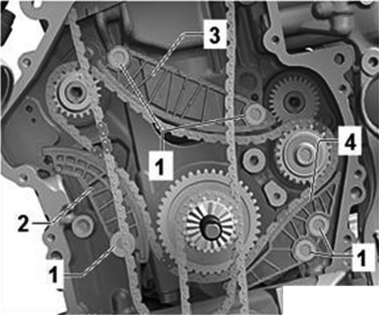

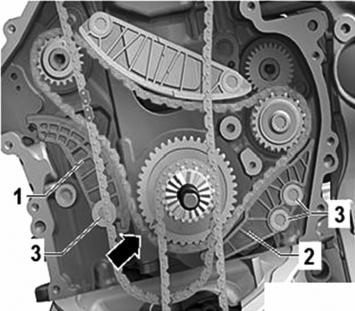

（9）将平衡轴驱动链的彩色链节（如图4-190中箭头）定位在三级链轮的标记上。安装张紧轨（如图4-190中1）和滑轨（如图4-190中2）。拧紧螺栓（如图4-190中3）。

图4-190

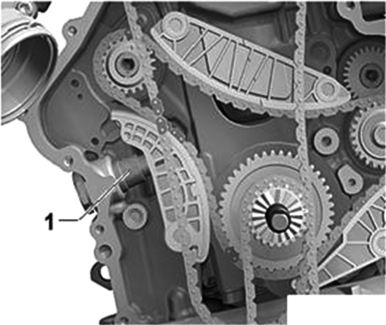

（10）安装链条张紧器（如图4-191中1）。

图4-191

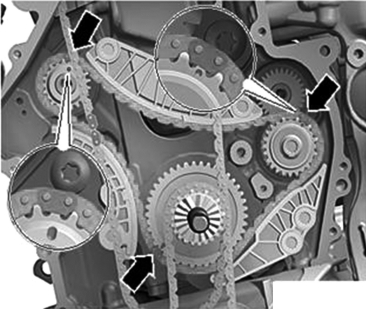

（11）再次检查调整情况，彩色链节（如图4-192中箭头）必须对准链轮上的标记。

图4-192

（12）将凸轮轴正时链放到进气凸轮轴上，排气凸轮轴放到曲轴上。将彩色链节 （如图4-193中箭头）定位到链轮的标记上。

图4-193

（13）安装滑轨（如图4-194中2）并拧紧螺栓 （如图4-194中1）。

图4-194

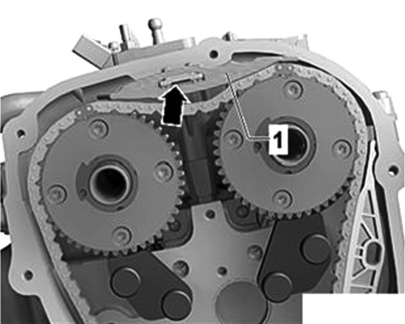

（14）安装上部滑轨（如图4-195中1）。

图4-195

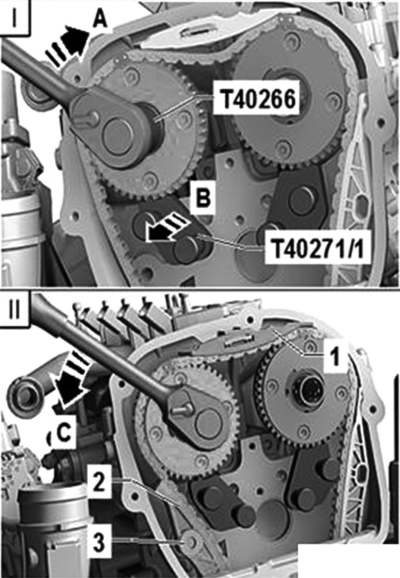

（15）将排气凸轮轴用装配工具T40266沿箭头方向（如图4-196中A）略微转动，并将凸轮轴固定装置T40271/1从链轮的啮合齿中推出（如图4-196中箭头方向B）。将凸轮轴沿方向（如图4-196中C）松开，直到正时链紧贴到滑轨（如图4-196中1）上。将凸轮轴固定在这个位置，拧上张紧轨 （如图4-196中2）并拧紧螺栓（如图4-196中3）。

图4-196

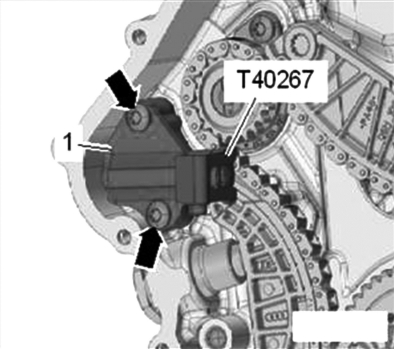

（16）安装链条张紧器（如图4-197中1）并拧紧螺栓（如图4-197中箭头）。

图4-197

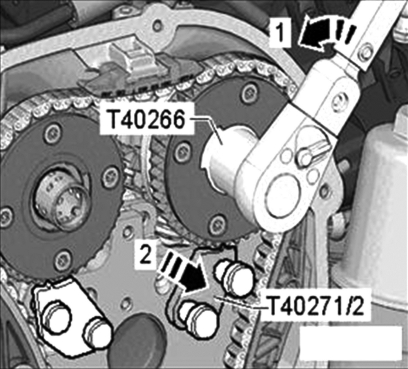

（17）用装配工具T40266沿箭头方向（如图4-198中1）转动进气凸轮轴，沿箭头方向（如图4-198中2）从链轮的啮合齿中推出凸轮轴固定装置T40271/2并松开凸轮轴。拆卸凸轮轴固定装置T40271/2。

图4-198

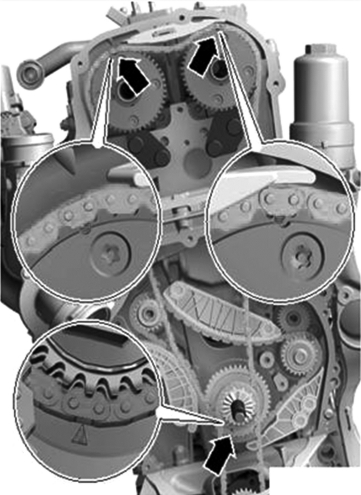

（18）检查调整情况，彩色链节（如图4-199中箭头）必须对准链轮的标记。

（19）安装链条张紧器（如图4-200中2）并拧紧螺栓（如图4-200中1）。去除定位销T40011，钢丝夹必须在开口中（如图4-200中箭头）紧贴油底壳上部件。

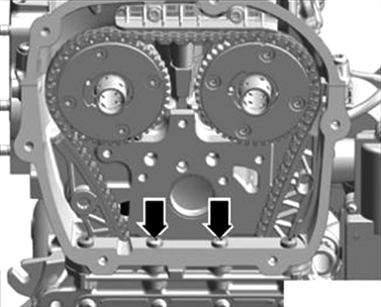

（20）拧入并拧紧螺栓（如图4-201中箭头）。

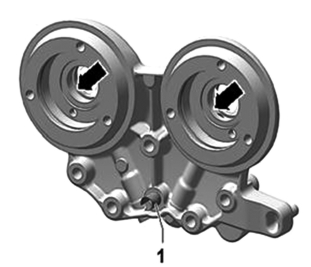

（21）用发动机机油浸润孔（如图4-202中箭头）。检查夹紧套 （如图4-202中1）是否已插入。

图4-199

图4-200

图4-201

图4-202

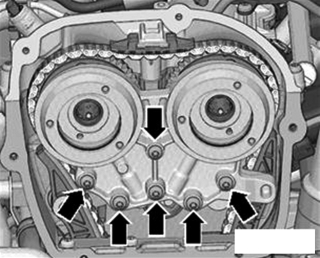

（22）套上轴承支架，将螺栓（如图4-203中箭头）手动拧入至贴紧。然后拧紧固定螺栓。

图4-203

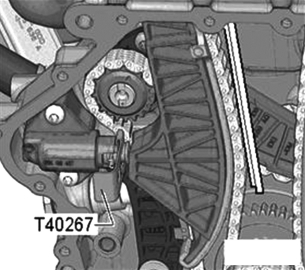

（23）拆除插入定位工具T40267，如图4-204，安装控制阀。

图4-204

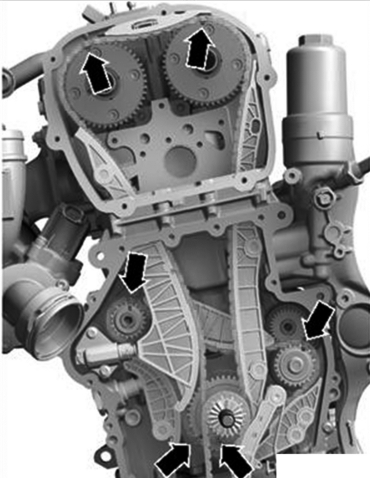

（24）将发动机顺时针旋转两圈，安装上下正时链条盖板。

（25）用诊断仪在发动机引导型功能里执行链条匹配测试计划。
