1.所需要的专用工具和维修设备。
图4-112
(2)千分表组件,4部分VAS6341,如图4-113。
图4-113

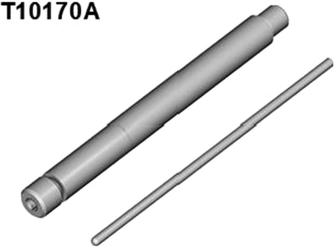

(3)千分表适配接头T10170A,如图4-114。
图4-114

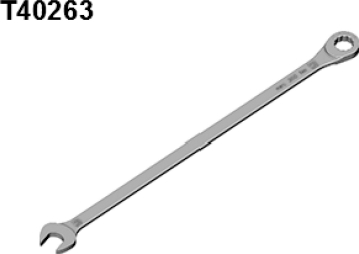

(4)扳手SW21 T40263,如图4-115。
图4-115

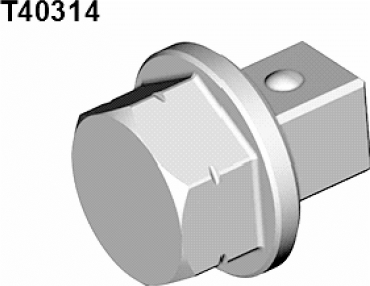

(5)适配器T40314,如图4-116所示。
图4-116
2.工作步骤。
(1)拆卸正时链上部盖板。

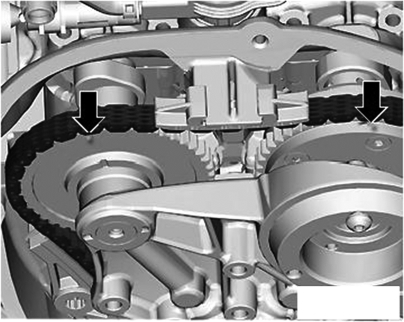

(2)拆卸前部隔音垫用扳手SW21 T40263、适配接头T40314和套筒扳手SW24通过减震器沿发动机运转方向转动曲轴,直到标记(如图4-117中箭头)几乎在上部。

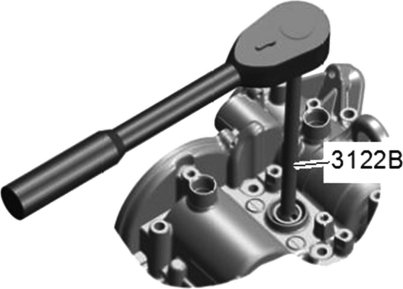

(4)用火花塞扳手3122B拆下气缸1的火花塞,如图4-118。(www.daowen.com)
图4-117
图4-118

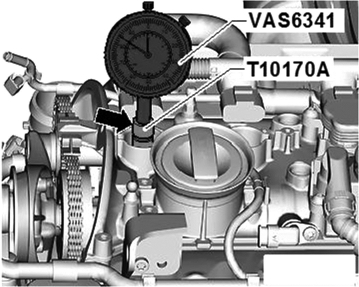

(5)将千分表适配接头T10170 A拧入火花塞螺纹内,直至极限位置。将千分表组件,4 件式VAS6341中的千分表和加长件T10170A/1插入到极限位置,用锁紧螺母(如图4-119中箭头)固定住。缓慢地沿发动机运转方向旋转曲轴,直至指针达到极限。在指针达到极限部位(指针回返点)时,活塞位于上止点。提示:如果曲轴转到上止点上,则必须将曲轴沿发动机运转方向再次转动2圈。请勿逆发动机运转方向转动发动机。在安放到减震器上时,比后续图示的顶紧装置T10355更好的是使用由扳手SW21 T40263、适配接头T40314和套筒扳手SW24构成的组合。

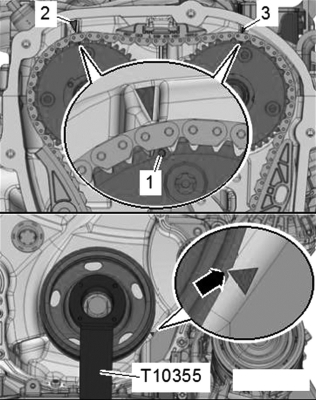

(6)气缸盖罩上带标记。减震器缺口必须对准正时链下盖板上的标记(如图4-120中箭头)。凸轮轴链轮的标记(如图4-120中1)必须对准气缸盖上的标记(如图4-120中2、3)。

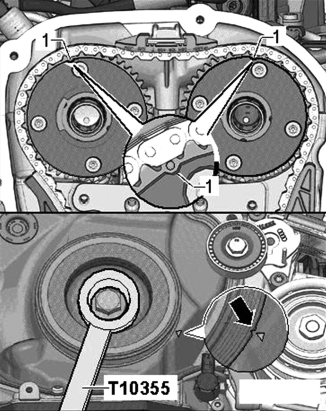

(7)气缸盖罩上不带标记。减震器上的缺口和正时链下方盖板上的标记必须相互对着(如图4-121中箭头)。凸轮轴链轮的标记(如图4-121中1)必须指向上。
图4-119
图4-120
图4-121

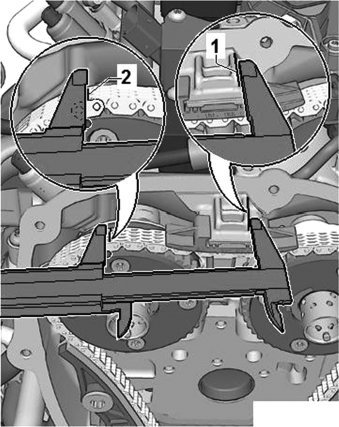

(8)测量从棱边(如图4-122中1)到排气凸轮轴链轮上的标记(如图4-122中2)的距离。标准值:74~77mm。
图4-122

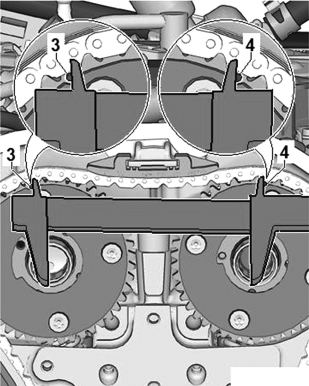

(9)如果已达到标准值,那么测量排气凸轮轴链轮上的标记(如图4-123中3)和进气凸轮轴链轮上的标记(如图4-123中4)之间的距离。标准值:124~127mm。提示:一个齿的偏差意味着和标准值偏差约6mm。如果确认有偏差,那么必须重新铺放正时链。
图4-123
