配气相位检查,正时校对宝典

1.所需要的专用工具和维修设备。

(1)千分表组件,4部分VAS 6341,如图5-241。

图5-241

(2)千分表转接头FT10170AG,如图5-242。

图5-242

2.检查配气相位。

(1)拆卸正时链上部盖板

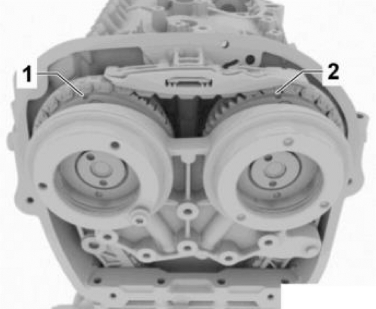

(2)用开口宽度为24的套筒扳手接头沿发动机运转方向转动减震器上的曲轴,直至标记(如图5-243中1、2)几乎位于上方。拆卸气缸1的带功率输出级的点火线圈。

图5-243(www.daowen.com)

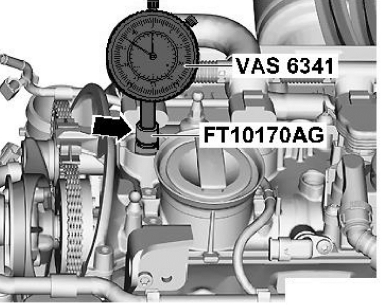

(3)用火花塞扳F3122 BG拆卸气缸1的火花塞。将千分表转接头FT10170/AG拧入火花塞螺纹内,直至极限位置。将千分表VAS 6341用加强件FT1017DAJ1G插入到极限位置,用锁紧螺母(如图5-244中箭头)固定住。缓慢地沿发动机转动方向旋转曲轴直至指针达到极限。在指针达到极限部位(指针回返点)时,活塞位于上止点。

图5-244

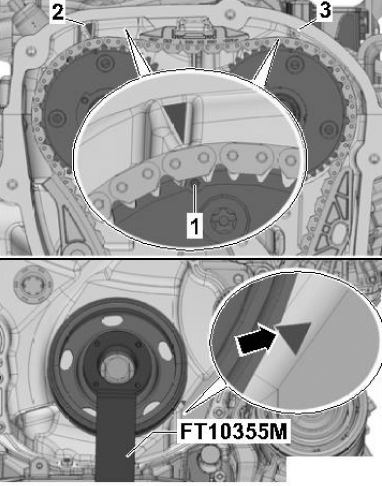

(4)提示:使用棘轮和套筒扳手接头SW24转动减震器。如果曲轴转到上止点上,则必须将曲轴再次沿发动机转动方向再次转动2圈。请勿逆向转动发动机。排气凸轮轴上的标记(如图5-245中1)稍微向右错位。减震器缺口必须对准正时链下盖板上的标记(如图5-245中箭头)。凸轮轴链轮(在切口后面用圆点标记)的标记(如图5-245中1)必须与气缸盖上的标记(如图5-245中2、3)相对。

图5-245

(5)提示:出现故障(如异响)时,如果怀疑原因在于凸轮轴正时链过长,可以如下所述检查正时链。拆卸右前轮罩板或轮罩板前部件。

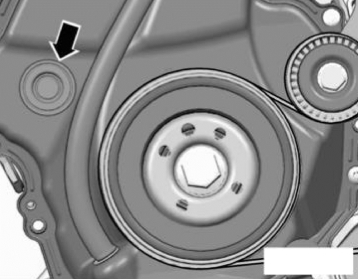

(6)取下密封塞(如图5-246中箭头)。必须要换密封塞。沿发动机转动方向转动减震器,直至链条张紧器活塞沿箭头方向最大限度伸出。数出可见的活塞齿数。启示:可见齿数是指位于张紧器壳体右侧的所有的齿(如图5-246中箭头)。如可见齿数不超过6,则不可更换正时链。如可见齿数不少于7,则必须更换正时链。

图5-246
