（1）拆卸冷却液泵齿形皮带的齿形皮带护罩，如图4-10。

图4-10

（2）拆卸中部齿形皮带护罩，如图4-11。

图4-11

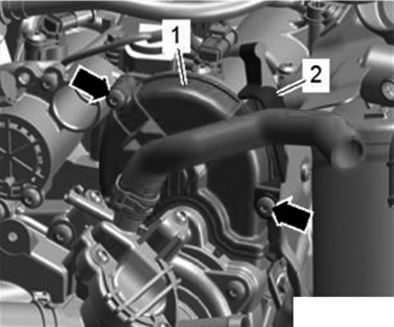

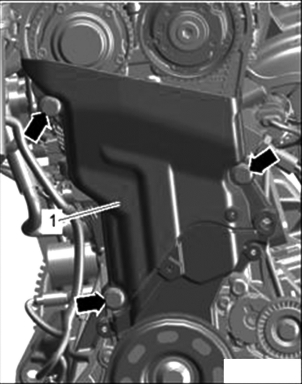

（3）拧出螺栓 （如图4-12中箭头），取下端盖 （如图4-12中1）。

图4-12

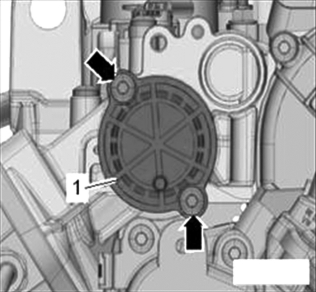

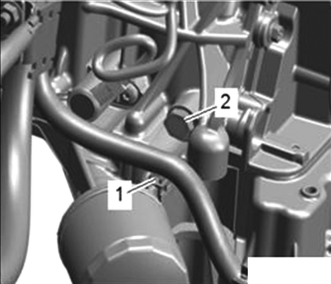

（4）拧出气缸体上上止点孔的螺旋塞（如图4-13中2）。

图4-13

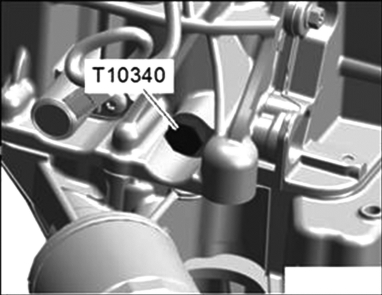

（5）用手将固定螺栓T10340（如图4-14）拧入气缸体内至螺栓头贴紧，然后用30N·m 的力矩拧紧。如果固定螺栓T10340不能拧入到螺栓头贴紧，则说明曲轴未处于正确位置。在这种情况下拧出固定螺栓，然后将曲轴沿发动机转动方向继续转动90°。

图4-14

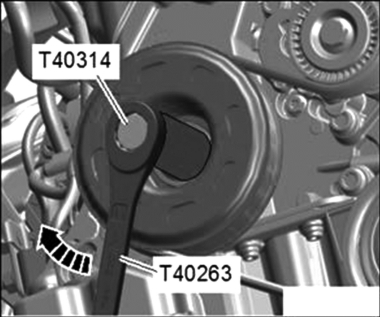

（6）用扳手SW 21T40263、适配接头T40314和套筒扳手SW21将曲轴沿发动机转动方向（如图4-15中箭头） 转动至限位位置。现在曲轴臂紧贴在固定螺栓上。

图4-15

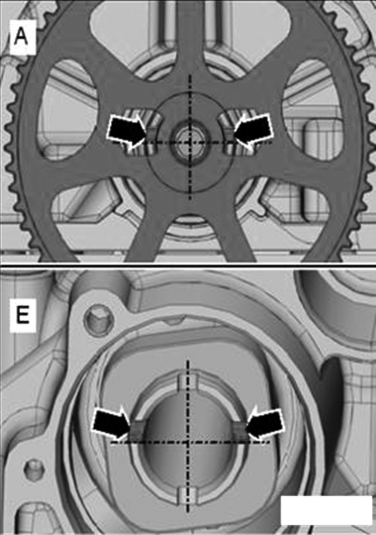

（7）在变速器侧两个凸轮轴处，不对称布置的凹槽现在必须朝上（如图4-16中箭头）。凸轮轴有一对对称布置的凹槽和一对不对称布置的凹槽。在上止点位置时，不对称布置的凹槽对必须在虚拟的水平中线之上。如果凸轮轴不处于所述位置，则拧出固定螺栓T10340，然后继续转动曲轴一圈并使其转到上止点位置。

图4-16(www.daowen.com)

（8）拆卸下部齿形皮带护罩。

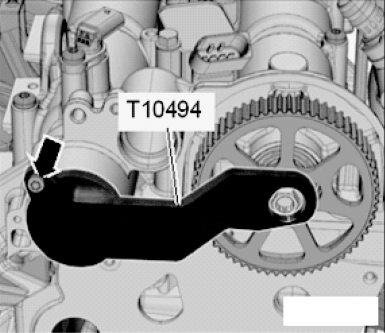

（9）凸轮轴固定装置T10494必须很容易插入。不允许通过工具敲入凸轮轴固定装置。如果凸轮轴不处于所述位置，则将凸轮轴固定装置T10494插入凸轮轴内至限位位置，然后用手拧紧螺栓（如图4-17中箭头）。

图4-17

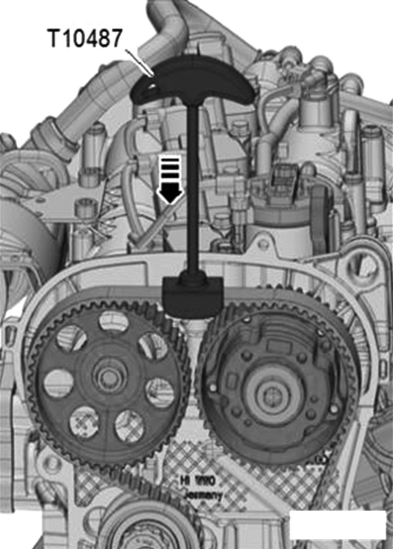

（10）如果无法插入凸轮轴固定装置T10494，用装配工具T10487压到齿形皮带上（如图4-18中箭头），同时将凸轮轴固定装置T10494插入凸轮轴内至限位位置，然后用手拧紧螺栓。

图4-18

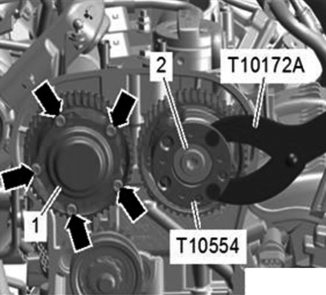

（11）拧出螺栓（如图4-19中箭头）和螺旋塞 （如图4-19中2），为此使用顶紧装置T10172A及顶紧装置T10554。取下密封盖（如图4-19中1）。

图4-19

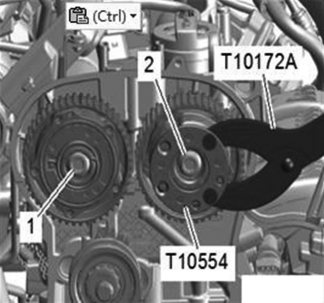

（12）将螺栓（如图4-20中1、2） 松开约一圈，为此分别使用顶紧装置T10172A及顶紧装置T10554。

图4-20

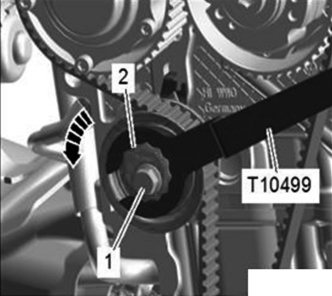

（13）松开螺栓（如图4-21中1）。用环形扳手SW 30 T10499松开偏心件上的张紧辊（如图4-21中箭头）。取下正时皮带。

图4-21

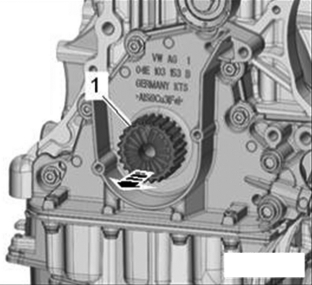

（14）取下曲轴正时皮带轮（如图4-22中1箭头）。

图4-22
