车型：

Smart fortwo（W453）（1.0L 281.920），2018—2019年。

Smart fortwo（W453）（0.9T 281.910），2018—2019年。

Smart forfour（W453）（1.0L 281.920），2018—2019年。

Smart forfour（W453）（0.9T 281.910），2018—2019年。

（一）专用工具

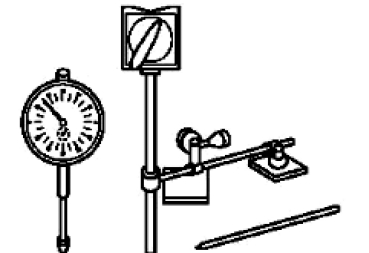

1.带附件的千分表，如图1-86。

图1-86

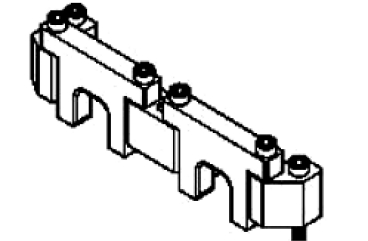

2.固定装置281 589 01 40 00，如图1-87。

图1-87

（二）拆卸/安装正时链

281发动机（W453车型），如图1-88和图1-89。

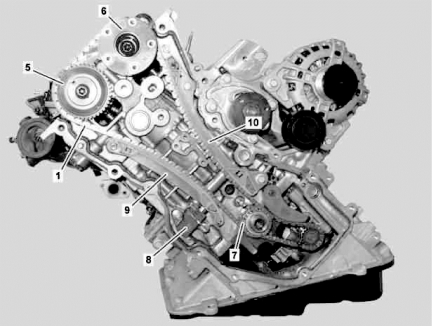

图1-88

1-正时链 5-凸轮轴链轮 6-凸轮轴调节器 7-曲轴齿轮8-链条张紧器 9-张紧轨 10-滑轨

1.拆卸。

（1）拆下正时箱盖罩。

（2）拆下火花塞。

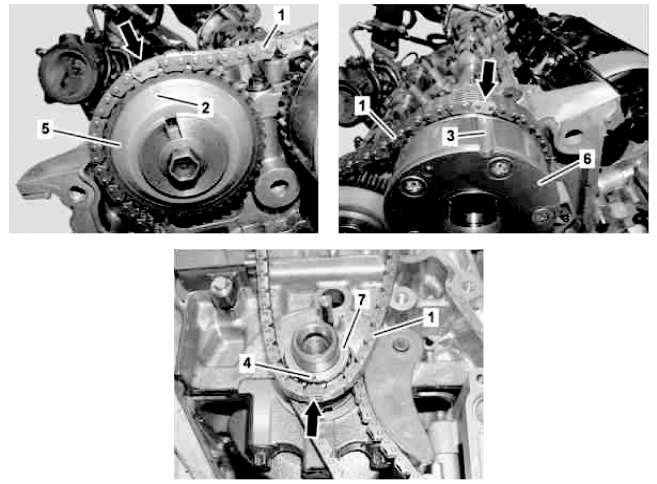

图1-89

1-正时链 2-标记 3-标记 4-标记 5-凸轮轴链轮 6-凸轮轴调节器 7-曲轴齿轮

（3）将发动机置于1号气缸上止点（TDC）。曲轴齿轮（如图1-89中7）上的标记（如图1-89中4）必须垂直向下。凸轮轴链轮（如图1-89中5）上的标记（如图1-89中2）与凸轮轴调节器（如图1-89中6）上的标记（如图1-89中3）必须朝上。

（4）拆下链条张紧器（如图1-88中8）。

（5）拆下张紧轨（如图1-88中9）。

（6）拆下滑轨（如图1-88中10）。

（7）拆下凸轮轴链轮（如图1-88中5）。

（8）将正时链（如图1-89中1）从凸轮轴调节器（如图1-89中6）和曲轴齿轮（如图1-89中7）上拆下。

2.安装。

（1）将正时链（如图1-89中1）放置到凸轮轴调节器（如图1-89中6）和曲轴齿轮（如图1-89中7）上。正时链（如图1-89中1）上的色码（箭头所示）必须与凸轮轴调节器（如图1-89中6）上的标记（如图1-89中3）和曲轴齿轮（如图1-89中7）上的标记（如图1-89中4）对准。(www.daowen.com)

（2）安装凸轮轴链轮（如图1-88中5）。

（3）安装滑轨（如图1-88中10）。

（4）安装张紧轨（如图1-88中9）。

（5）安装链条张紧器（如图1-88中8）。

（6）安装火花塞。

（7）安装正时箱盖罩。

（三）检查发动机气门正时（图1-90）

1.拆卸。

（1）拆下火花塞。

（2）拆下气缸盖罩。

（3）拆下曲轴皮带轮的护盖。

（4）拆下发动机油加注口。

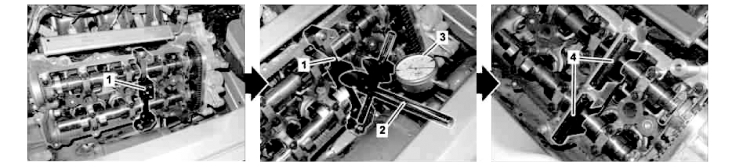

图1-90

1-固定装置 2-支架 3-千分表 4-卡子

2.检验。

（1）如图1-90所示，不用卡子（如图1-90中4），用气缸盖罩的两个螺钉/螺栓安装固定装置（如图1-90中1）。

（2）如图1-90所示，在固定装置（如图1-90中1）上安装千分表（如图1-90中3）和支架（如图1-90中2）以及两个测量杆延长件，用于确定1号气缸上止点（TDC）。

（3）通过转动皮带轮处的曲轴将1号气缸的活塞置于上止点（TDC）处。

（4）将千分表（如图1-90中3）连同支架（如图1-90中2）一起拆下。

（5）将卡子（如图1-90中4）插入固定装置（如图1-90中1）中。如果卡子（如图1-90中4）无法插入，拆下正时链并调节正时。

（6）将固定装置（如图1-90中1）连同卡子（如图1-90中4）一起拆下。

3.清洁。

（1）清洁发动机油加注口的密封表面。

（2）清洁正时箱盖罩中的发动机油加注口孔。

4.安装。

（1）安装发动机油加注口。

（2）安装曲轴皮带轮的护盖。

（3）安装气缸盖罩。

（4）安装火花塞。
