东风本田CR-V 2.4L(2.4L K24V6),2015—2017年。

(一)凸轮轴链条检查

(1)拆卸右前轮。

(2)拆卸挡泥板

(3)拆卸链条箱盖(如图10-233)。

图10-233

(4)检查凸轮轴链条。

①测量凸轮轴链条自动张紧器连杆的长度

凸轮轴链条自动张紧器连杆长度维修极限:13.0mm。

②如果长度超过维修极限,则更换凸轮轴链条。更换时,检查曲轴链轮、VTC 作动器和排气凸轮轴链轮上的轮齿是否磨损和损坏。如果有零件磨损或损坏,必要时,予以更换。

③检查凸轮轴链条自动张紧器上的机油通道是否阻塞。如果凸轮轴链条自动张紧器阻塞,予以更换,如图10-234。

图10-234

(5)安装链条箱盖。

①在链条箱盖的链条箱接合面和螺栓孔的内螺纹上涂抹密封胶

②安装链条箱盖,如图10-235。

图10-235

(6)安装挡泥板。

(7)安装右前轮。

(二)凸轮链条拆卸和安装

1.拆卸

注意:使凸轮轴链条远离磁场。

(1)拆卸右前轮。

(2)拆卸挡泥板。

(3)拆卸气缸盖罩。

(4)设置1号活塞在上止点位置(曲柄侧)。

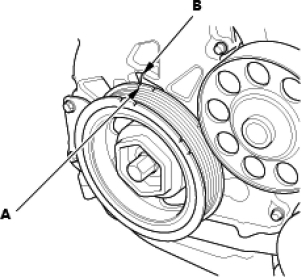

①转动曲轴使其白色标记(如图10-236中A)与指针(如图10-236中B)对齐。

图10-236

(5)设置1号活塞在上止点位置(凸轮侧)。

使1号活塞在上止点(TDC)位置。VTC 执行器上的冲孔标记(如图10-237中A)和排气凸轮轴链轮上的冲孔标记(如图10-237中B)应该在上部。对齐VTC执行器和排气凸轮轴链轮上的TDC记号(如图10-237中C)。

图10-237

(6)拆卸VTC 机油控制电磁阀

(7)拆卸摇臂机油控制阀。

(8)拆卸曲轴皮带轮

(9)拆卸发动机侧支座。

(10)拆卸凸轮轴链条箱。

拆下凸轮轴链条箱(如图10-238中A)和隔垫(如图10-238中B)。

图10-238

(11)拆卸凸轮链条自动张紧器。

①松松地安装曲轴皮带轮。

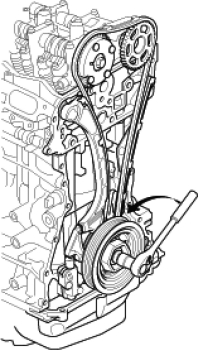

②逆时针转动曲轴,以压缩凸轮链条自动张紧器,如图10-239。

图10-239

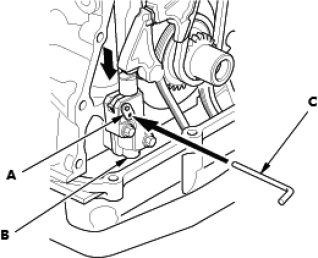

③逆时针转动曲轴,使锁(如图10-240中A)和凸轮链条自动张紧器(如图10-240中B)的孔对齐,将直径1.2mm的销(如图10-240中C)插入孔中。顺时针转动曲轴,以固定销。注意:如果锁和凸轮链条自动张紧器上的孔不能对齐,继续逆时针旋转曲轴直到孔对齐,然后安装销。

图10-240

④拆下凸轮链条自动张紧器,如图10-241。

图10-241

(12)拆卸凸轮轴链条导板(图10-242)。

图10-242(www.daowen.com)

(13)拆卸凸轮链条。

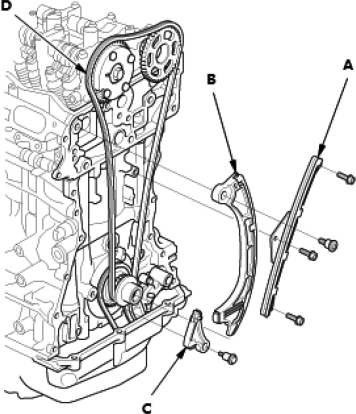

①拆下凸轮链条导板(如图10-243中A)、凸轮链条张紧器臂(如图10-243中B)和凸轮链条张紧器分臂(如图10-243中C)。

②拆下凸轮链条(如图10-243中D)。

图10-243

2.安装。

注意:使凸轮轴链条远离磁场。

执行该程序前,逆时针转动VTC作动器,检查并确认VTC作动器锁止。如果未锁止,顺时针转动VTC作动器直至停止,然后重新检查。如果仍然未锁止,更换VTC作动器。

(1)设置1号活塞在上止点位置(曲轴侧)。

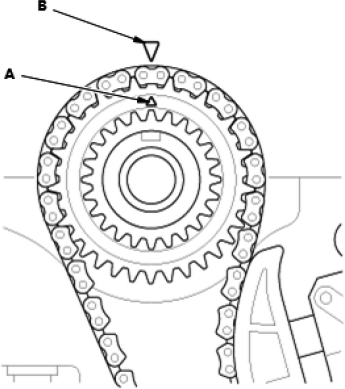

将曲轴置于上止点(TDC)。将曲轴链轮上的TDC标记(如图10-244中A)与发动机气缸体上的指针(如图10-244中B)对准。

图10-244

(2)设置1号活塞在上止点位置(凸轮侧)。

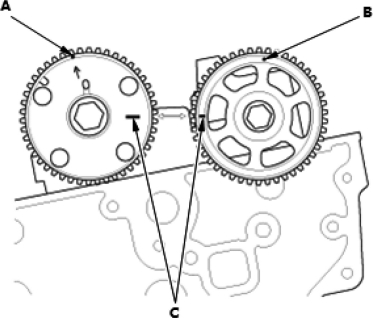

将凸轮轴设置在上止点位置。VTC 作动器上的冲印标记(如图10-245中A)和排气凸轮轴链轮上的冲印标记(如图10-245中B)应该在顶部。对准VTC作动器和排气凸轮轴链轮上的 TDC 标记(如图10-245中C)。

图10-245

(3)安装凸轮链条。

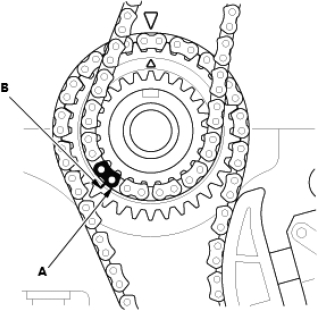

①在曲轴链轮上安装凸轮链条,将标记了的连扳(如图10-246中A)对齐曲轴链轮上的记号(如图10-246中B)。

图10-246

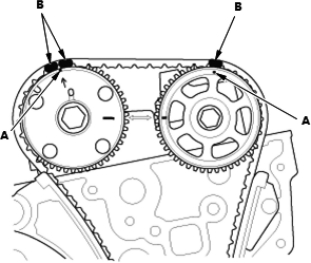

②在 VTC 执行器和排气凸轮链轮上安装凸轮链条,将冲孔记号(如图10-247中A)对齐标记的连扳(如图10-247中B)的中心。

图10-247

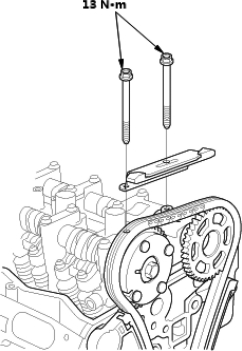

(4)安装凸轮轴链条导板。

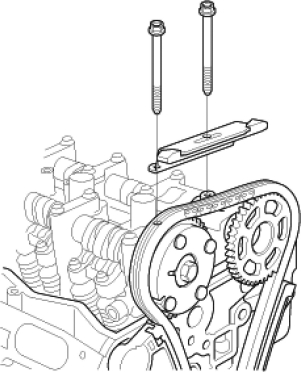

注意:将新的发动机机油涂抹到凸轮轴支架螺栓的螺纹上,如图10-248。

图10-248

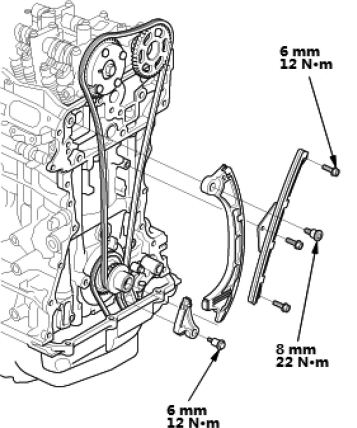

(5)安装凸轮链条导板A、张紧器辅助臂和张紧器臂(图10-249)。

图10-249

(6)安装凸轮链条自动张紧器。

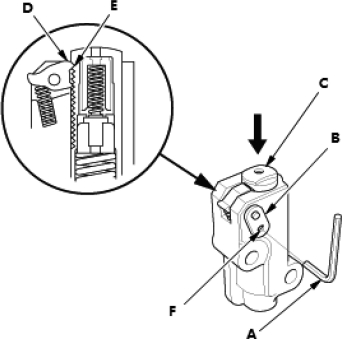

①更换凸轮链条时,压缩凸轮链条自动张紧器。拆下拆卸过程中安装在凸轮链条自动张紧器上的销(如图10-250中A)。逆时针转动盘(如图10-250中B),以松开锁止,然后按压连杆(如图10-250中C),将第一个凸轮(如图10-250中D)放到第一个齿条(如图10-250中E)边缘。将直径1.2mm的销插入到孔(如图10-250中F)中。

注意:如果凸轮链条自动张紧器设置的和描述的不一样,凸轮链条自动张紧器会受到损坏。

图10-250

②安装凸轮链条自动张紧器,如图10-251。

图10-251

③从凸轮链条自动张紧器拆下销。

(7)安装凸轮链条箱。

①检查皮带轮端曲轴油封是否损坏。如果油封损坏,更换皮带轮端曲轴油封。

②在发动机缸体、链条箱的油底壳接合面和螺栓孔的内螺纹上涂抹密封胶。

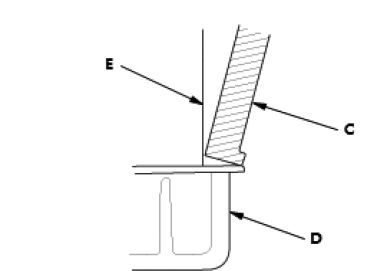

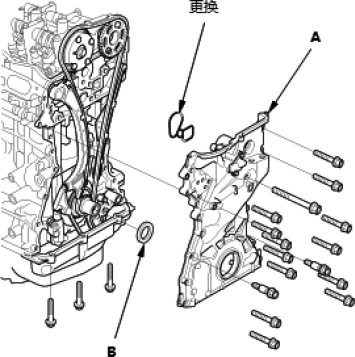

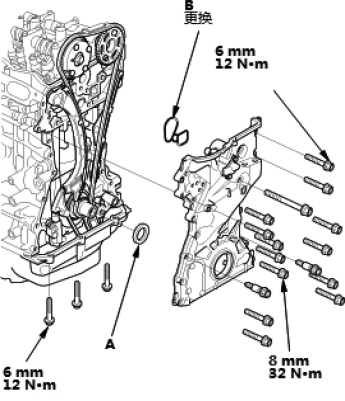

③安装隔垫(如图10-252中A),然后在链条箱上安装新的O形圈(如图10-252中B)。将链条箱(如图10-253中C)的边缘放到油底壳(如图10-253中D)的边缘,然后安装发动机气缸体(如图10-253中E)上的链条箱。清除油底壳和链条箱结合面的多余的密封胶。

注意:安装链条箱时,不要将下表面倾斜到油底壳的结合面上。

图10-252

图10-253

(8)安装发动机侧支座。

(9)安装曲轴皮带轮。

(10)安装摇臂机油控制阀。

(11)安装VTC 机油控制电磁阀。

(12)安装气缸盖罩。

(13)安装挡泥板。

(14)安装右前轮。
