东风本田思铂睿2.4L（2.4L K24V4），2015—2019年。

（一）凸轮链条拆卸和安装

1.拆卸

注意：使凸轮轴链条远离磁场。

（1）拆卸右前轮。

（2）拆卸发动机底盖。

（3）拆卸气缸盖罩。

（4）设置1 号活塞在上止点位置（曲柄侧）。

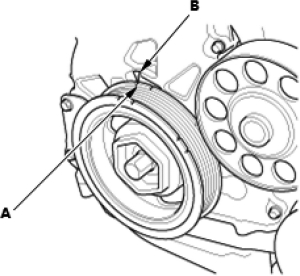

转动曲轴使其白色标记（如图10-215中A）与指针（如图10-215中B）对齐。

图10-215

（5）设置1号活塞在上止点位置（凸轮侧）。

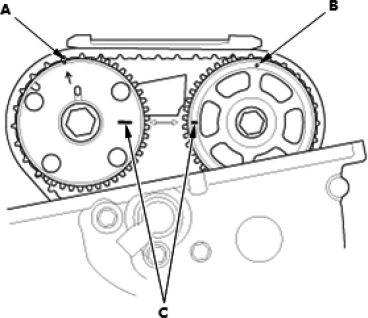

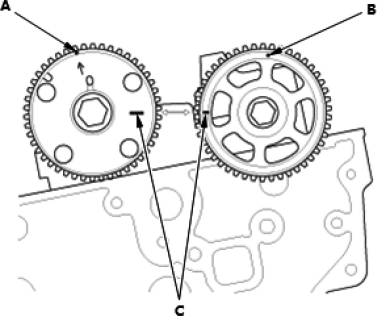

使1号活塞在上止点（TDC）位置。VTC执行器上的冲孔标记（如图10-216中A）和排气凸轮轴链轮上的冲孔标记（如图10-216中B）应该在上部。对齐VTC执行器和排气凸轮轴链轮上的TDC记号（如图10-216中C）。

图10-216

（6）拆卸VTC 机油控制电磁阀。

（7）拆卸摇臂机油控制阀。

（8）拆卸曲轴皮带轮。

（9）拆卸发动机侧支座。

（10）拆卸凸轮轴链条箱。

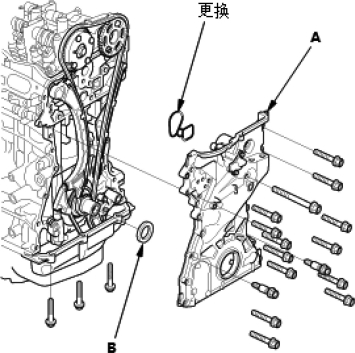

拆下凸轮轴链条箱（如图10-217中A）和隔垫（如图10-217中B）。

图10-217

（11）拆卸凸轮链条自动张紧器。

①松松地安装曲轴皮带轮。

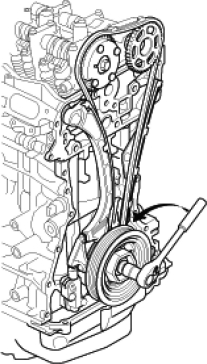

②逆时针转动曲轴，以压缩凸轮链条自动张紧器，如图10-218。

图10-218

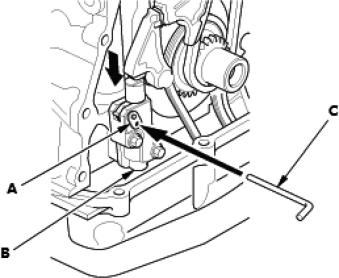

③逆时针转动曲轴，使锁（如图10-219中A）和凸轮链条自动张紧器（如图10-219中B）的孔对齐，将直径1.2mm 的销（如图10-219中C）插入孔中。顺时针转动曲轴，以固定销。注意：如果锁和凸轮链条自动张紧器上的孔不能对齐，继续逆时针旋转曲轴直到孔对齐，然后安装销。

图10-219

④拆下凸轮链条自动张紧器，如图10-220。

图10-220

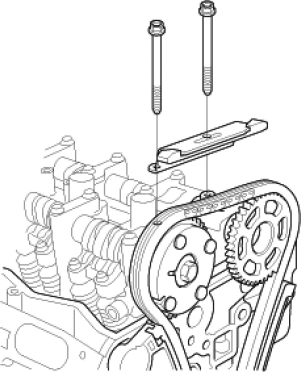

（12）拆卸凸轮轴链条导板（图10-221）。

图10-221

（13）拆卸凸轮链条导板和张紧器臂。

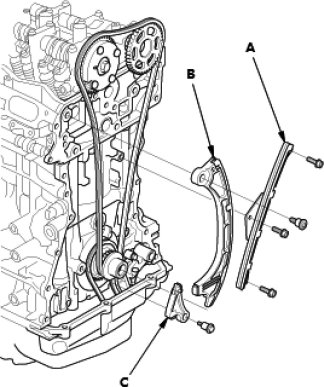

①拆下凸轮链条导板（如图10-222中A）、凸轮链条张紧器臂（如图10-222中B）和凸轮链条张紧器分臂（如图10-222中C）。

图10-222

（14）拆卸凸轮轴链条。

2.安装。

注意：使凸轮轴链条远离磁场。

执行该程序前，逆时针转动 VTC 作动器，检查并确认 VTC 作动器锁止。如果未锁止，顺时针转动VTC作动器直至停止，然后重新检查。如果仍然未锁止，更换VTC 作动器。

（1）设置1 号活塞在上止点位置（曲柄侧）。(www.daowen.com)

使曲轴在上止点（TDC）位置。对齐曲轴链轮的TDC标记（如图10-223中A）和发动机体的标记（如图10-223中B）。

图10-223

（2）设置1号活塞在上止点位置（凸轮侧）。

使凸轮轴在上止点位置。VTC执行器上的冲孔标记（如图10-224中A）和排气凸轮轴链轮上的冲孔标记（如图10-224中B）应该在上部。对齐VTC 执行器和排气凸轮轴链轮上的TDC记号（如图10-224中C）。

图10-224

（3）安装凸轮链条。

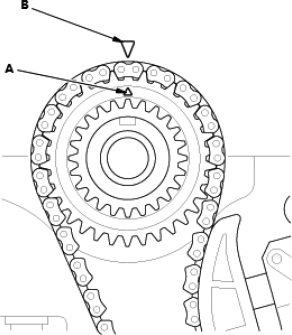

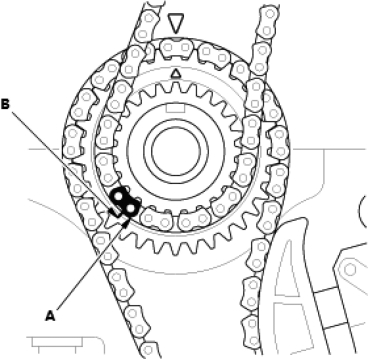

①在曲轴链轮上安装凸轮链条，将标记了的连扳（如图10-225中A）对齐曲轴链轮上的记号（如图10-225中B）。

图10-225

图10-226

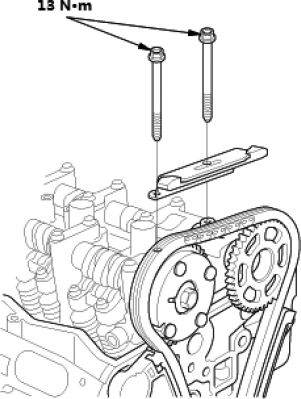

（4）安装凸轮轴链条导板（图10-227）。

图10-227

（5）安装凸轮轴链条导板和张紧器臂。

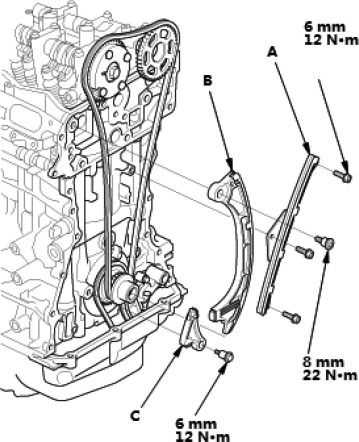

安装凸轮轴链条导板（如图10-228中A）、凸轮轴链条张紧器臂（如图10-228中B）和凸轮轴链条张紧器子臂（如图10-228中C）。

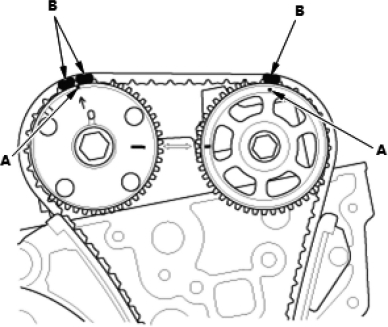

②在 VTC执行器和排气凸轮链轮上安装凸轮链条，将冲孔记号（如图10-226中A）对齐标记的连扳（如图10-226中B）的中心。

图10-228

（6）安装凸轮链条自动张紧器。

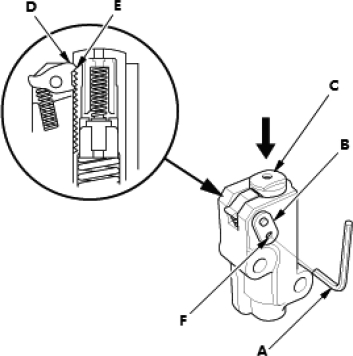

①更换凸轮链条时，压缩凸轮链条自动张紧器。拆下拆卸过程中安装在凸轮链条自动张紧器上的销（如图10-229中A）。逆时针转动盘（如图10-229中B），以松开锁止，然后按压连杆（如图10-229中C），将第一个凸轮（如图10-229中D）放到第一个齿条（如图10-229中E）边缘。将直径1.2 mm的销插入到孔（如图10-229中F）中。

注意：如果凸轮链条自动张紧器设置的和描述的不一样，凸轮链条自动张紧器会受到损坏。

图10-229

②安装凸轮链条自动张紧器，如图10-230。

图10-230

③从凸轮链条自动张紧器拆下销。

（7）安装凸轮链条箱。

①在发动机缸体、链条箱的油底壳接合面和螺栓孔的内螺纹上涂抹密封胶。

②安装隔垫（如图10-231中A），然后在链条箱上安装新的O形圈（如图10-231中B）。将链条箱（如图10-232中C）的边缘放到油底壳（如图10-232中D）的边缘，然后安装发动机气缸体（如图10-232中E）上的链条箱。清除油底壳和链条箱接合面的多余的密封胶。

注意：安装链条箱时，不要将下表面倾斜到油底壳接合面上。

图10-231

图10-232

（8）安装发动机侧支座。

（9）安装曲轴皮带轮。

（10）安装摇臂机油控制阀。

（11）安装VTC机油控制电磁阀。

（12）安装气缸盖罩。

（13）安装发动机底盖。

（14）安装右前轮。
