广汽本田奥德赛2.4L（2.4L K24W5），2015—2018年。

（一）凸轮轴链条检查

（1）拆卸链条箱盖。

（2）检查凸轮轴链条。

①测量凸轮轴链条自动张紧器连杆的长度。

凸轮轴链条自动张紧器连杆长度维修极限：13.0mm。

②如果长度超过维修极限，则更换凸轮轴链条。更换时，检查曲轴链轮、VTC作动器和排气凸轮轴链轮上的轮齿是否磨损和损坏。如果有零件磨损或损坏，必要时，予以更换。

③检查凸轮轴链条自动张紧器上的机油通道是否阻塞。如果凸轮轴链条自动张紧器阻塞，予以更换，如图10-196。

图10-196

（3）安装所有拆下零件。

按照与拆卸相反的顺序安装零件。

（二）凸轮链条拆卸和安装

1.拆卸。

注意：使凸轮轴链条远离磁场。

（1）拆卸右前轮。

（2）拆卸挡泥板。

（3）检查凸轮轴正时。

（4）拆卸VTC 机油控制电磁阀。

（5）拆卸摇臂机油控制阀。

（6）拆卸曲轴皮带轮。

（7）拆卸发动机侧支座。

注意：不要拆下紧固发动机侧支座和发动机侧支座托架的螺栓。如果拆下了螺栓，则必须将发动机侧支座作为总成予以更换。

（8）拆卸凸轮轴链条箱。

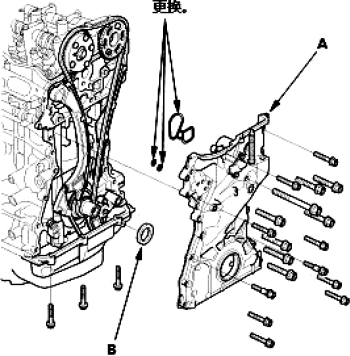

拆下凸轮轴链条箱（如图10-197中A）和隔垫（如图10-197中B）。

图10-197

（9）拆卸凸轮轴链条自动张紧器。

①松松地安装曲轴皮带轮。

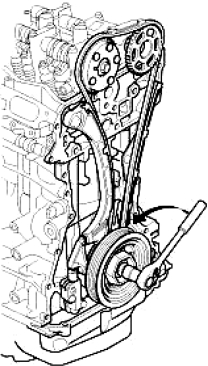

②逆时针旋转曲轴，以压缩凸轮轴链条自动张紧器，如图10-198。

图10-198

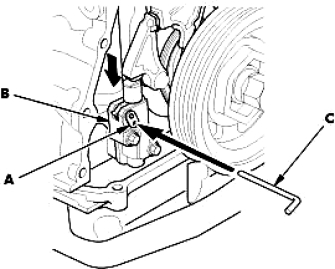

③逆时针旋转曲轴以便对齐锁（如图10-199中A）和凸轮轴链条自动张紧器（如图10-199中B）上的孔。

④将1.2mm直径销（如图10-199中C）插入孔中。

⑤顺时针转动曲轴以固定销。

注意：如果未对齐锁和凸轮轴链条自动张紧器的孔，继续逆时针旋转曲轴直至孔对齐，然后安装销。

⑥拆下曲轴皮带轮。

图10-199

⑦拆下凸轮轴链条自动张紧器，如图10-200。

图10-200

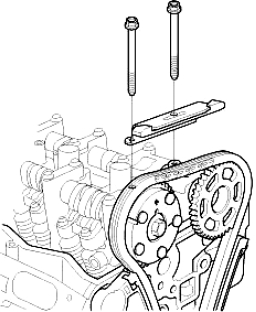

（10）拆卸凸轮轴链条导板（如图10-201）。

图10-201

（11）拆卸凸轮轴链条。

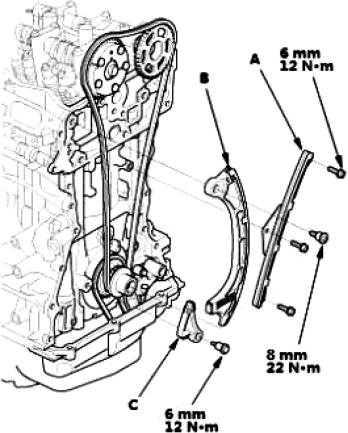

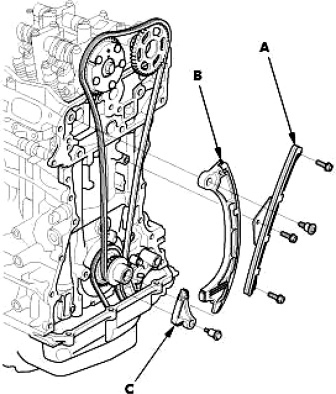

①拆下凸轮轴链条导板（如图10-202中A）、凸轮轴链条张紧器臂（如图10-202中B）和凸轮轴链条张紧器子臂（如图10-202中C）。

②拆下凸轮轴链条。

图10-202

2.安装。

注意：使凸轮轴链条远离磁场。执行该程序前，逆时针转动VTC作动器，检查并确认VTC作动器锁止。如果未锁止，顺时针转动VTC作动器直至停止，然后重新检查。如果仍然未锁止，更换VTC作动器。

（1）设置1 号活塞在上止点位置（曲轴侧）。

将曲轴置于上止点（TDC）。将曲轴链轮上的 TDC标记（如图10-203中A）与发动机气缸体上的指针（如图10-203中B）对准。

图10-203(www.daowen.com)

（2）设置1 号活塞在上止点位置（凸轮侧）。

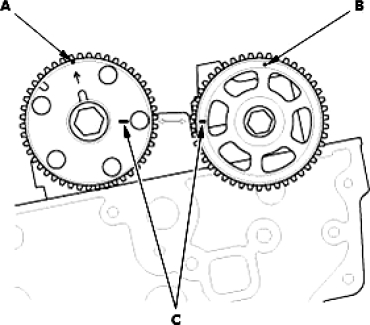

将凸轮轴设置在上止点位置。VTC 作动器上的冲印标记（如图10-204中A）和排气凸轮轴链轮上的冲印标记（如图10-204中B）应该在顶部。对准VTC作动器和排气凸轮轴链轮上的TDC 标记（如图10-204中C）。

图10-204

（3）安装凸轮轴链条。

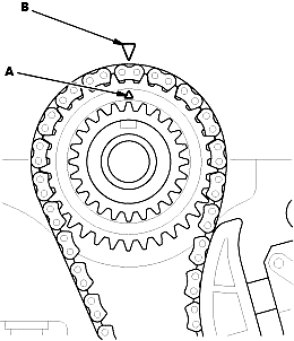

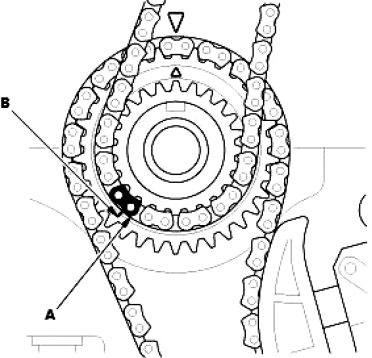

①将凸轮轴链条安装在曲轴链轮上，使涂色的链节（如图10-205中A）与曲轴链轮上的标记（如图10-205中B）对准。

图10-205

图10-206

（4）安装凸轮轴链条导板。

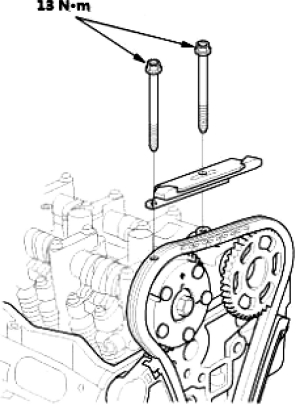

注意：将新的发动机机油涂抹到凸轮轴支架螺栓的螺纹上，如图10-207。

图10-207

（5）安装凸轮轴链条导板和张紧器臂。

①安装凸轮轴链条导板（如图10-208中A）、凸轮轴链条张紧器臂（如图10-208中B）和凸轮轴链条张紧器子臂（如图10-208中C）。

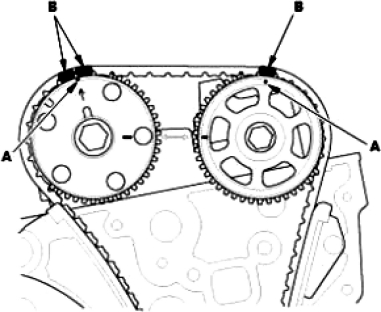

②将凸轮轴链条安装在VTC 作动器和排气凸轮轴链轮上，使冲印标记（如图10-206中A）与两个涂色的链节（如图10-206中B）的中心对准。

图10-208

（6）安装凸轮轴链条自动张紧器。

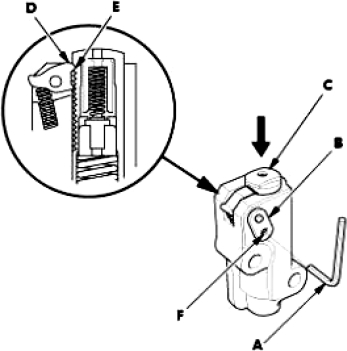

①更换凸轮轴链条时，压缩凸轮轴链条自动张紧器。从拆卸过程中安装的凸轮轴链条自动张紧器上拆下销（如图10-209中A）。逆时针转动板（如图10-209中B）解除锁止状态，然后压下杆（如图10-209中C），将第一个凸轮（如图10-209中D）固定在齿条（如图10-209中E）第一边缘位置。将1.2 mm直径销插回到孔（如图10-209中F）中。

图10-209

图10-210

③拆下销，如图10-211。

图10-211

（7）安装凸轮轴链条箱。

①检查皮带轮端曲轴油封是否损坏。如果油封损坏，更换皮带轮端曲轴油封。

②将旧密封胶从凸轮链条箱接合面、螺栓和螺栓孔上清除。

③清洁并风干凸轮链条箱接合面。

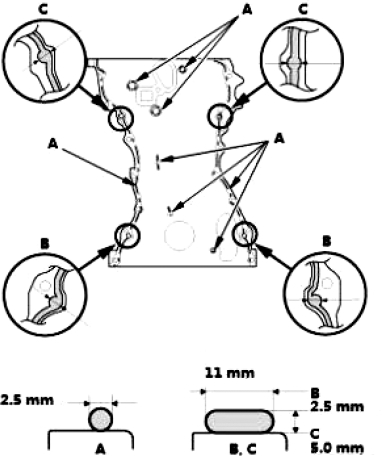

④在凸轮链条箱的发动机气缸体接合面和螺栓孔内缘涂抹密封胶（P/N 08C70-K0334M）。涂抹密封胶后4min内安装零部件。沿虚线（如图10-212中A）涂抹直径约 2.5mm的密封胶胶条。 在发动机气缸体和下气缸体（如图10-212中B）上表面接触区域涂抹直径11mm、厚约2.5mm的密封胶。在气缸盖和发动机气缸体（如图10-212中C）上表面接触区域涂抹直径 11mm、厚约5.0mm 的密封胶。如果涂抹密封胶后经过太长时间，清除旧的密封胶和残胶，然后重新涂抹新的密封胶。

注意：如果没有如上所述放置凸轮轴链条自动张紧器，将会损坏凸轮轴链条自动张紧器。

②安装凸轮轴链条自动张紧器，如图10-210。

图10-212

⑤在凸轮链条箱的油底壳接合面和螺栓孔内缘涂抹密封胶（P/N 08C70-K0334M）。涂抹密封胶后4min内安装零部件。注意： 沿虚线（如图10-213中A）涂抹直径约3.5mm的密封胶胶条，如图10-213中。

图10-213

如果涂抹密封胶后经过太长时间，清除旧的密封胶和残胶，然后重新涂抹新的密封胶。

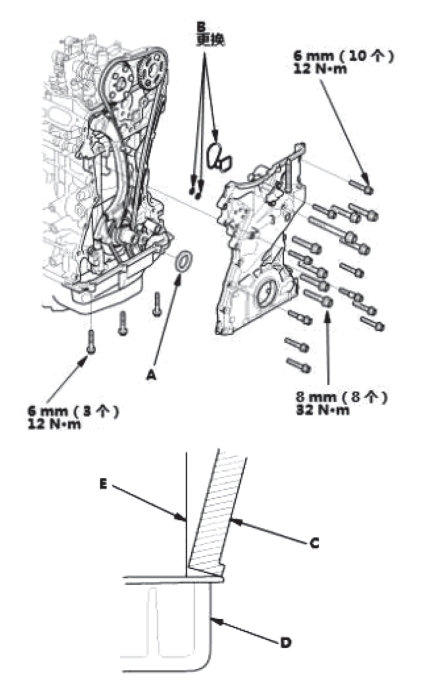

⑥安装隔圈（如图10-214中A），然后将新的O形圈（如图10-214中B）安装到凸轮链条箱上。将凸轮链条箱（如图10-214中C）的边缘固定到油底壳（如图10-214中D）的边缘上，然后将凸轮链条箱安装到发动机气缸体（如图10-214中E）。清除油底壳和凸轮链条箱接合部位多余的密封胶。注意：安装凸轮链条箱时，切勿将底面滑到油底壳安装表面上。

在加注发动机机油前，至少等待30min。

安装凸轮链条箱后，至少3h内不要运行发动机。

图10-214

（8）安装发动机侧支座。

注意：如发动机侧支座安装步骤所述，松开变速器支座托架安装螺母、下扭杆安装螺栓和上扭杆安装螺栓，然后按正确顺序将其拧紧。

（9）安装曲轴皮带轮。

（10）安装摇臂机油控制阀。

（11）安装VTC 机油控制电磁阀。

（12）安装气缸盖罩。

（13）安装挡泥板。

（14）安装右前轮。
