广汽本田雅阁2.4L（2.4L K24W5），2014—2017年。

（一）凸轮轴正时检查

（1）拆卸气缸盖罩。

（2）检查凸轮轴正时。

①转动曲轴，将1号活塞与上止点（TDC）对齐；曲轴皮带轮上的白色标记（如图10-173中A）与指针（如图10-173中B）对齐。

图10-173

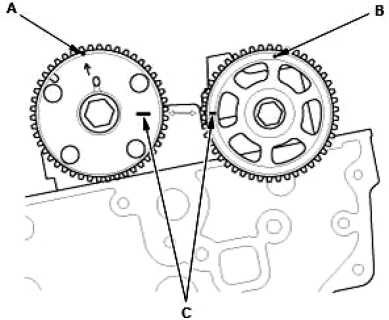

②1号活塞在上止点（TDC）位置时，检查并确认VTC作动器上的冲印标记（如图10-174中A）和排气凸轮轴链轮上的冲印标记（如图10-174中B）应该在顶部。

③检查VTC作动器和排气凸轮轴链轮上的TDC标记（如图10-174中C），标记应对齐。如果标记未对齐，拆下凸轮轴链条并重新正确安装凸轮轴链条。

图10-174

（3）安装所有拆下的部件。

按照与拆卸相反的顺序安装零件。

（二）凸轮链条拆卸和安装

注意：使凸轮轴链条远离磁场。

1.拆卸。

（1）拆卸右前轮。

（2）拆卸发动机底盖。

（3）拆卸气缸盖罩。

（4）设置1 号活塞在上止点位置（曲轴侧）。

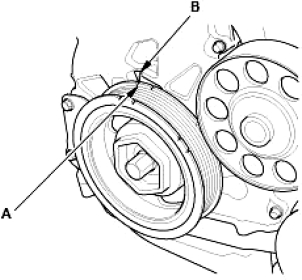

转动曲轴使其白色标记（如图10-175中A）与指针（如图10-175中B）对齐。

图10-175

（5）设置1号活塞在上止点位置（凸轮侧）。

①使 1号活塞在上止点（TDC）位置。VTC作动器上的冲印标记（如图10-176中A）和排气凸轮轴链轮上的冲印标记（如图10-176中B）应该在顶部。对准VTC作动器和排气凸轮轴链轮上的 TDC 标记（如图10-176中C）。

图10-176

（6）拆卸VTC 机油控制电磁阀。

（7）拆卸摇臂机油控制阀。

（8）拆卸曲轴皮带轮。

（9）拆卸发动机侧支座。

（10）拆卸凸轮轴链条箱。

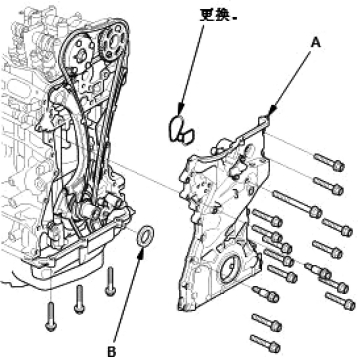

拆下凸轮轴链条箱（如图10-177中A）和隔垫（如图10-177中B）。

图10-177

（11）拆卸凸轮轴链条自动张紧器。

①松松地安装曲轴皮带轮。

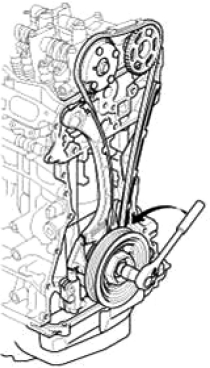

②逆时针旋转曲轴，以压缩凸轮轴链条自动张紧器，如图10-178。

图10-178

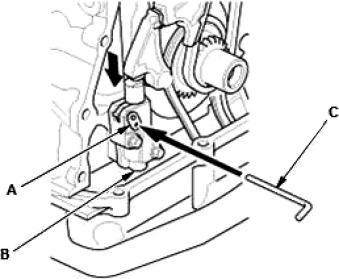

③逆时针旋转曲轴以便对齐锁（如图10-179中A）和凸轮轴链条自动张紧器（如图10-179中B）上的孔，然后将直径1.2 mm的销（如图10-179中C）插入孔中。顺时针转动曲轴以固定销。注意：如果未对齐锁和凸轮轴链条自动张紧器的孔，继续逆时针旋转曲轴直至孔对齐，然后安装销。

图10-179

④拆下凸轮轴链条自动张紧器，如图10-180。

图10-180

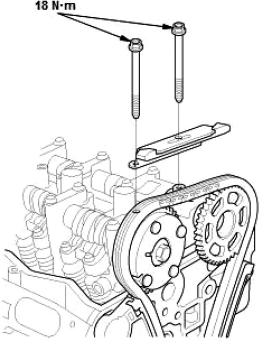

（12）拆卸凸轮轴链条导板（图10-181）。

图10-181

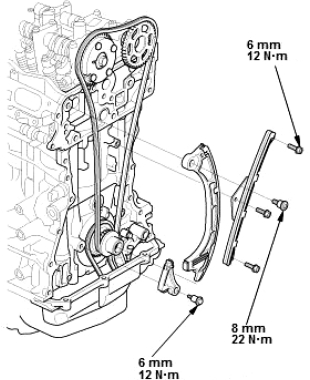

（13）拆卸凸轮轴链条导板A、张紧器子臂和张紧器臂（如图10-182）。

图10-182

（14）拆卸凸轮轴链条。

2.安装。

注意： 使凸轮轴链条远离磁场。

执行该程序前，逆时针转动VTC作动器，检查并确认VTC作动器锁止。如果未锁止，顺时针转动 VTC 作动器直至停止，然后重新检查。如果仍然未锁止，更换VTC 作动器。

（1）设置1 号活塞在上止点位置（曲轴侧）。

将曲轴置于上止点（TDC）。将曲轴链轮上的 TDC标记（如图10-183中A） 与发动机气缸体上的指针（如图10-183中B）对准。(www.daowen.com)

图10-183

（2）设置1 号活塞在上止点位置（凸轮侧）。

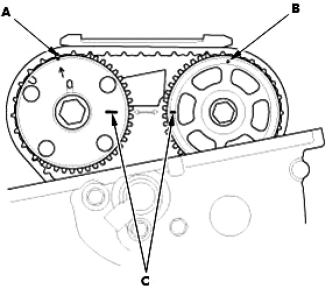

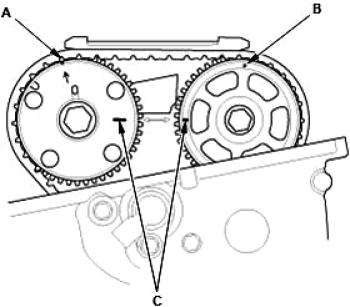

将凸轮轴设置在上止点位置。VTC 作动器上的冲印标记（如图10-184中A）和排气凸轮轴链轮上的冲印标记（如图10-184中B）应该在顶部。对准VTC 作动器和排气凸轮轴链轮上的 TDC 标记（如图10-184中C）。

图10-184

（3）安装凸轮轴链条。

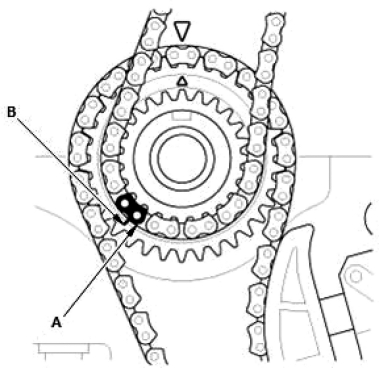

①将凸轮轴链条安装在曲轴链轮上，使涂色的链节（如图10-185中A）与曲轴链轮上的标记（如图10-185中B）对准。

图10-185

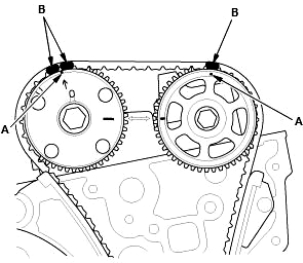

②将凸轮轴链条安装在VTC作动器和排气凸轮轴链轮上，使冲印标记（如图10-186中A）与两个涂色的链节（如图10-186中B）的中心对准。

图10-186

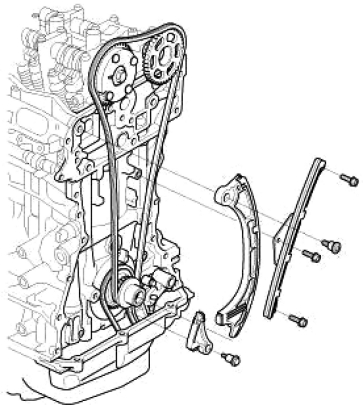

（4）安装凸轮轴链条导板A、张紧器子臂和张紧器臂（如图10-187）。

图10-187

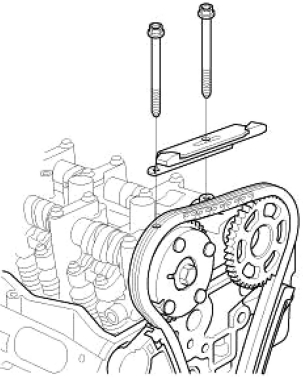

（5）安装凸轮轴链条导板（如图10-188）。

图10-188

（6）安装凸轮轴链条自动张紧器。

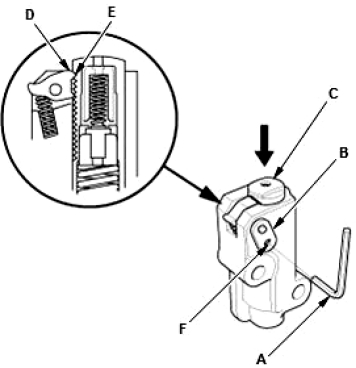

①更换凸轮轴链条时，压缩凸轮轴链条自动张紧器。从拆卸过程中安装的凸轮轴链条自动张紧器上拆下销（如图10-189中A）。逆时针转动板（如图10-189中B）解除锁止状态，然后压下杆（如图10-189中C），将第一个凸轮（如图10-189中D）固定在齿条（如图10-189中E）第一边缘位置。将 1.2mm直径销插回到孔（如图10-189中F）中。

注意：如果没有如上所述放置凸轮轴链条自动张紧器，将会损坏凸轮轴链条自动张紧器。

图10-189

②安装凸轮轴链条自动张紧器，如图10-190。

图10-190

③从凸轮轴链条自动张紧器上拆下销，如图10-191。

图10-191

（7）安装凸轮轴链条箱。

①检查链条箱油封是否损坏。如果油封损坏，更换链条箱油封。

②将旧密封胶从链条箱接合面、螺栓和螺栓孔上清除。

③清洁并风干链条箱接合面。

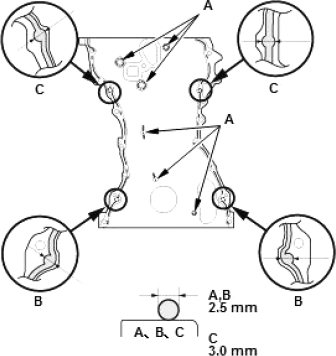

④在链条箱的发动机气缸体接合面和螺栓孔内缘涂抹密封胶（P/N 08C70-K0334M）。涂抹密封胶后4min内安装零部件。

沿虚线（如图10-192中A）和（如图10-192中B）涂抹直径约2.5mm的密封胶胶条。

沿虚线（如图10-192中C）涂抹直径约3.0mm的密封胶胶条。如果涂抹密封胶后经过太长时间，清除旧的密封胶和残胶，然后重新涂抹新的密封胶。

图10-192

⑤在链条箱的油底壳接合面和螺栓孔内缘涂抹密封胶（P/N 08C70-K0334M）。涂抹密封胶后4min内安装零部件。

注意：沿虚线（如图10-193中A）涂抹直径约2.5mm的密封胶胶条。如果涂抹密封胶后经过太长时间，清除旧的密封胶和残胶，然后重新涂抹新的密封胶。

图10-193

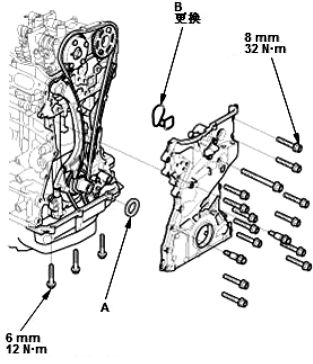

⑥安装隔圈（如图10-194中A），然后将新的O形圈（如图10-194中B）安装到链条箱上。将链条箱（如图10-194中C）的边缘固定到油底壳（如图10-195中D）的边缘上，然后将链条箱安装到发动机气缸体（如图10-195中E）。清除油底壳和链条箱接合部位多余的密封胶。

注意：安装链条箱时，切勿将底面滑到油底壳安装表面上。在加注发动机机油前，至少等待30min。安装链条箱后，至少3h内不要运行发动机。

图10-194

图10-195

（8）安装发动机侧支座。

（9）安装曲轴皮带轮。

（10）安装摇臂机油控制阀。

（11）安装VTC 机油控制电磁阀。

（12）安装气缸盖罩。

（13）安装发动机底盖。

（14）安装右前轮。
