锐界（2015—2018年），发动机型号：2.7L的EcoBoost（238kW）。

金牛座（2015—2018年），发动机型号：2.7L的EcoBoost（238kW）。

1.专用工具/通用设备。

（1）T80T-4000-W手柄，如图18-386。

图18-386

（2）303-1246发动机撑杆，如图18-387。

图18-387

（3）303-1247VCT火花塞管密封拆卸工具和安装工具，如图18-388。

图18-388

（4）303-1248凸轮轴固持工具，如图18-389。

图18-389

（5）303-1250密封件安装工具，后主，如图18-390。

图18-390

（6）303-1531安装工具，前曲轴密封件和阻尼件，如图18-391。

图18-391

（7）303-1633拆卸工具，滚轮摇臂从动件，如图18-392。

图18-392

（8）303-1634吊环，如图18-393。

图18-393

（9）303-335（T88T-6701-A）安装工具，前盖油封，如图18-394。

图18-394

（10）举升吊架。

（11）台架。

（12）管夹拆装器。

（13）一字螺丝刀。

（14）活塞环压缩器。

（15）老虎钳。

（16）老虎钳钳夹保护器。

2.发动机正时对准步骤。

（1）曲轴链轮两面均印有正时标记。安装链轮时可让任一面朝外。安装曲轴链轮，如图18-395。

图18-395

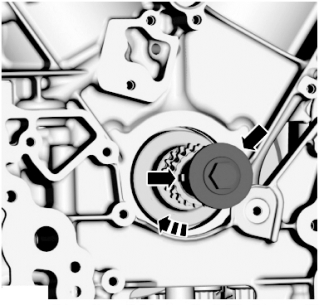

（2）仅利用原装曲轴皮带轮螺栓来旋转曲轴。如果未按此说明操作，有可能会导致曲轴损坏并造成发动机故障。安装原装曲轴皮带轮螺栓并顺时针旋转曲轴，直至锁孔处于9点钟位置，如图18-396、图18-397。

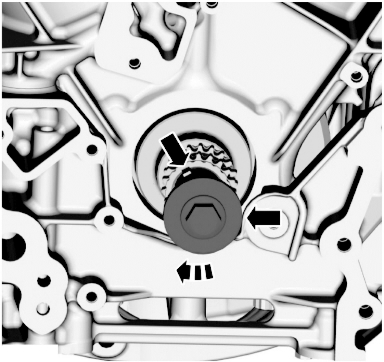

图18-396

图18-397

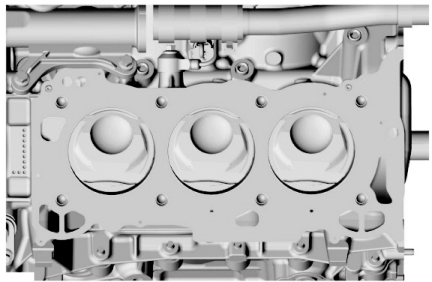

（3）扭矩（图18-398）：

·级1：20N·m

·级2：松开2圈

·级3：50N·m

·级4：180°

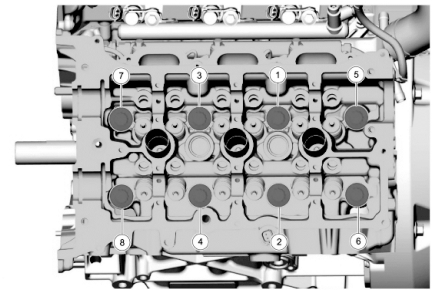

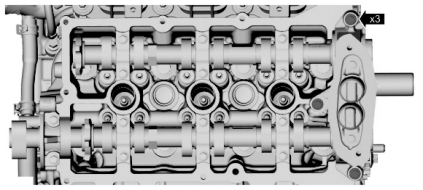

图18-398

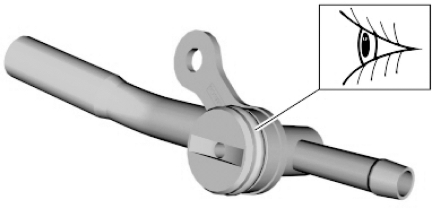

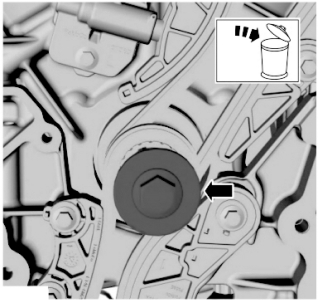

（4）检查O形圈，若有损坏，请更换，如图18-399。

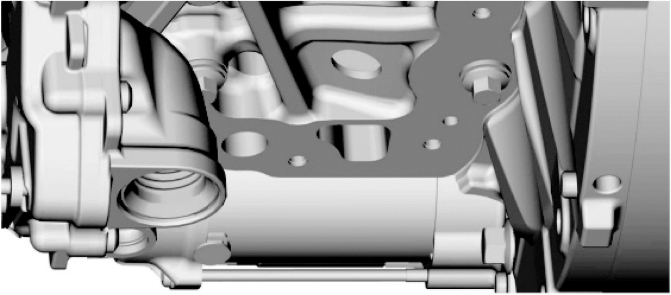

图18-399

（5）扭矩：10N·m。通用设备：管夹拆装器，如图18-400。

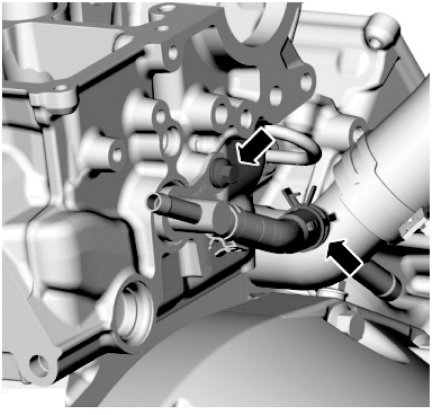

图18-400

（6）此时切勿安装凸轮轴滚子从动件。滚子从动件将在后续步骤中安装。如果在安装凸轮轴前安装滚子从动件，在拧紧凸轮轴时，凸轮轴盖可能变形，从而导致发动机上部发出噪音或者发动机严重损坏。

注意：如果要重新安装原始液压间隙调节器，必须在其初始位置安装它们。

使用清洁的发动机机油润滑液压间隙调节器。材料：发动机油SAE 5W-30-半合成（WSS-M2C946-B1），如图18-401。

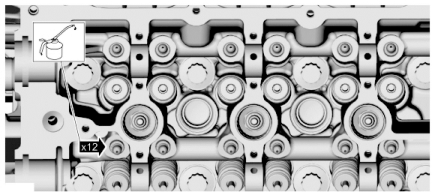

图18-401

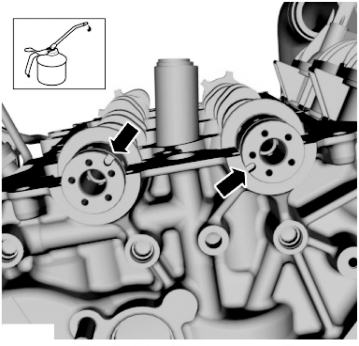

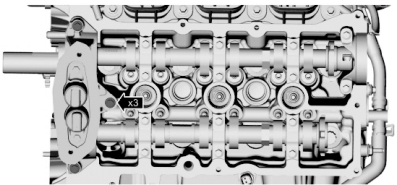

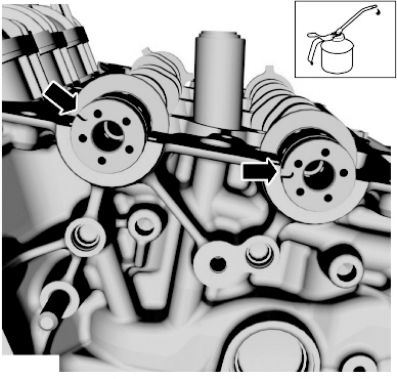

（7）安装前，使用清洁的发动机机油润滑凸轮轴。在空挡位置安装进气和排气凸轮轴。如图18-402，对齐D槽。

材料：发动机油SAE 5W-30半合成（WSSM2C946-B1）。

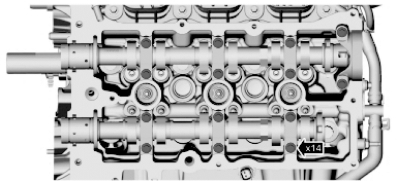

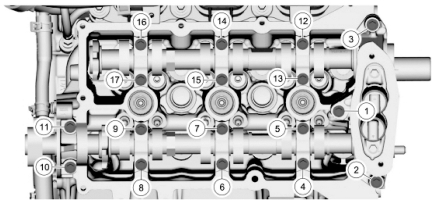

（8）此时请勿紧固，如图18-403、图18-404。

扭矩（图18-405）：15N·m。

图18-402

图18-403

图18-404

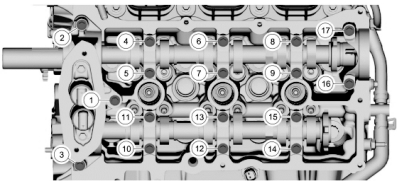

图18-405

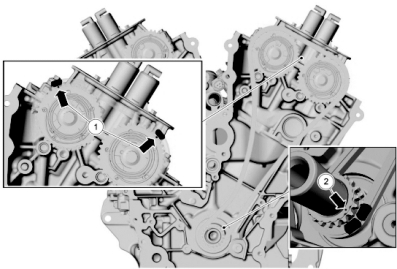

（9）VCT装置拥有2个正时标记，一个三角形标记和一个圆形标记。在装卸LH侧时，请使用圆形标记。安装VCT单元。检查VCT装置上的圆形正时标记是否处于10点钟方向（进气）和12：30方向（排气）（图18-406）。

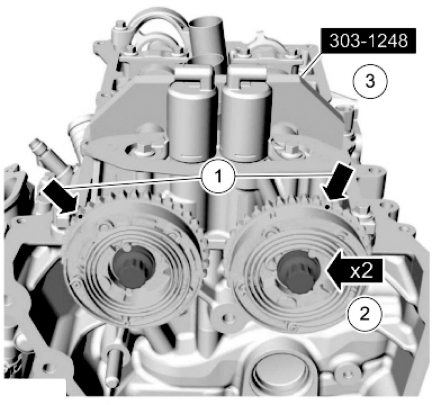

安装专用工具：303-1248凸轮轴固持工具。

扭矩：

·级1：40N·m。

·级2：松开360°

·级3：50N·m

·级4：90°

拆下专用工具：303-1248凸轮轴固持工具，如图18-407。

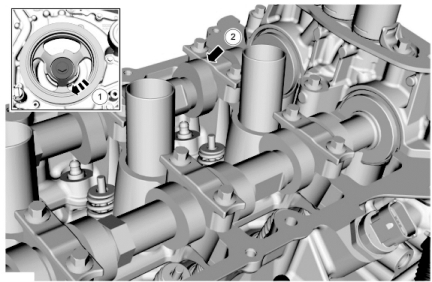

图18-406

图18-407

（10）扭矩（图18-408）：

·级1：20N·m

·级2：松开2圈

·级3：50N·m

·级4：180°

图18-408

（11）检查O形圈，若有损坏，请更换，如图18-409。

图18-409

（12）扭矩：10N·m通用设备：管夹拆装器，如图18-410。

图18-410

此时切勿安装凸轮轴滚子从动件。滚子从动件将在后续步骤中安装。如果在安装凸轮轴前安装滚子从动件，在拧紧凸轮轴时，凸轮轴盖可能变形，从而导致发动机上部发出噪音或者发动机严重损坏。

注意：如果要重新安装原始液压间隙调节器，必须在其初始位置安装它们。使用清洁的发动机机油润滑液压间隙调节器。

（13）材料：发动机油SAE 5W-30半合成（WSSM2C946-B1），如图18-411。

图18-411

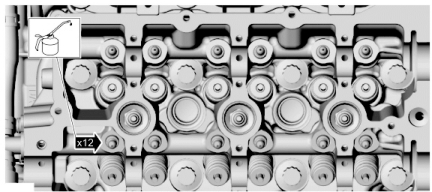

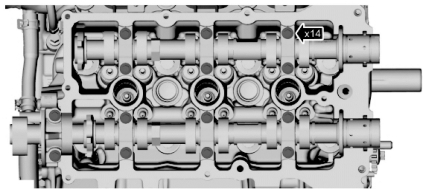

（14）安装前，使用清洁的发动机机油润滑凸轮轴。在空挡位置安装进气和排气凸轮轴。如图18-412，对齐D槽。材料：发动机油SAE 5W-30半合成（WSSM2C946-B1）。

图18-412

（15）此时请勿紧固，如图18-413、图18-414。

图18-413

图18-414

扭矩（图18-415）：15N·m。

图18-415

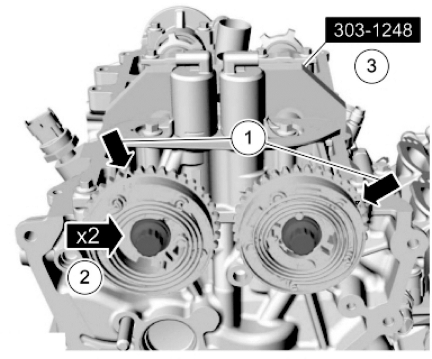

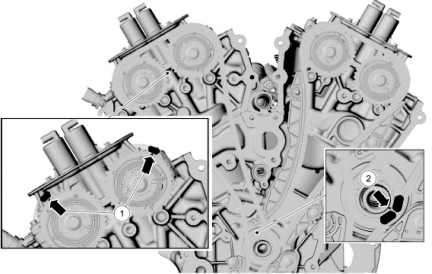

（16）VCT装置拥有2个正时标记，一个三角形标记和一个圆形标记。在装卸RH侧时，请使用三角形标记。安装VCT单元。检查VCT装置上的三角形正时标记是否处于2点钟方向（进气）和11点钟方向（排气）（图18-416）。安装专用工具：303-1248凸轮轴固持工具。

扭矩：

·级1：40N·m

·级2：松开360°

·级3：50N·m

·级4：90°

拆下专用工具：303-1248凸轮轴固持工具。

图18-416

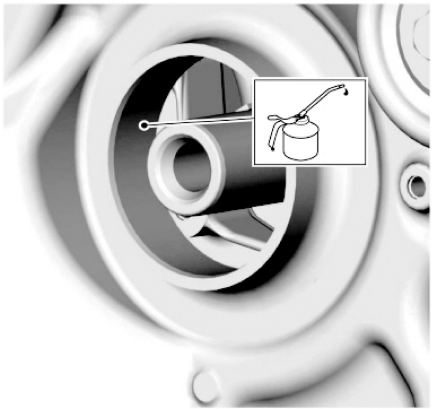

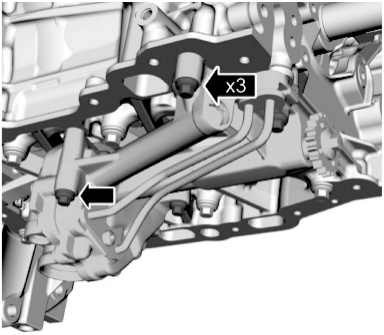

（17）为机油泵加注机油。向机油泵中加注2汤匙干净的发动机机油，并手动旋转机油泵，如图18-417。

扭矩：

·级1：10N·m

·级2：45°

（18）使用原装曲轴皮带轮螺栓顺时针旋转曲轴，直至锁孔处于11点钟位置，如图18-418。

图18-417

图18-418

（19）VCT装置拥有2个正时标记，一个三角形标记和一个圆形标记。在装卸LH侧时，请使用圆形标记，如图18-419。

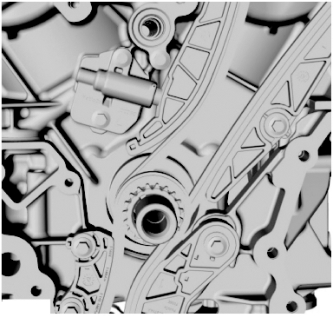

将单色链节对准LH装置上的圆形正时标记来安装VCT正时链。安装双色链节，以便将其对准曲轴链轮外表面上的正时标记。

图18-419

扭矩：10N·m。如图18-420～图18-422。

图18-420

图18-421(www.daowen.com)

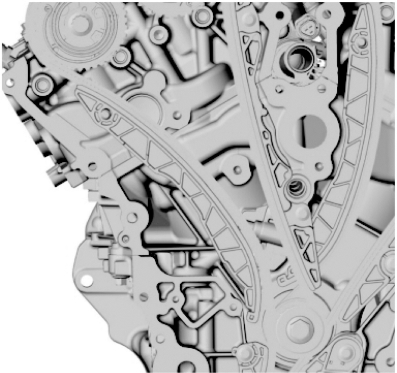

图18-422

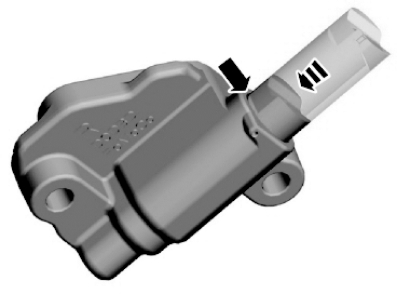

（20）使用钳口保护装置或者使用干净毛巾盖住钳口以防张紧器棘轮机构的表面损坏，如图18-423。

①将张紧器缸体的尾部的平面装入老虎钳中。

②使用扁平刃螺丝刀轻轻下压张紧器棘轮装置的端部。

·通用设备：老虎钳

·通用设备：老虎钳钳夹保护器

·通用设备：一字螺丝刀

③顺时针旋转螺丝刀大约一圈。

④当张紧器棘轮装置锁紧时，可以听到“咔嗒”声。

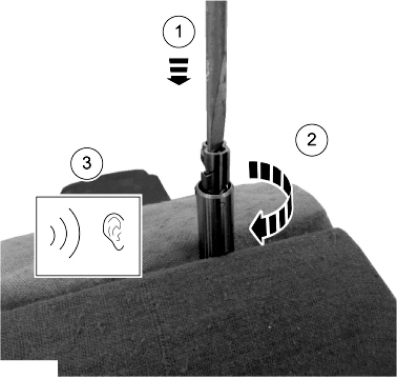

图18-423

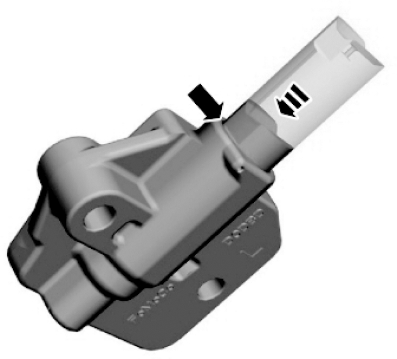

（21）将张紧器缸体滑入张紧器外壳中，直至其接触到孔底。张紧器缸体的肩部将与外壳的顶部齐平，如图18-424。

图18-424

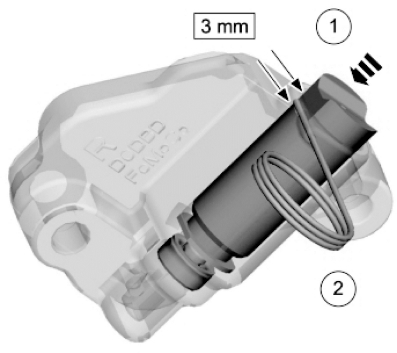

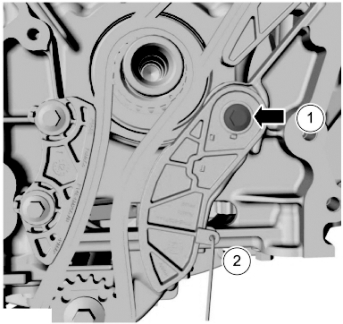

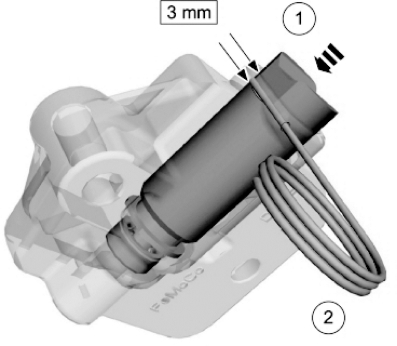

（22）将张紧器缸体紧紧地按入张紧器外壳中，直至张紧器缸体的肩部位于外壳顶部下方约3mm处。将固定销装入外壳的孔中，以便将张紧器缸体锁在缩回位置，如图18-425。

图18-425

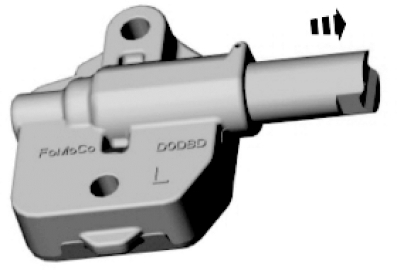

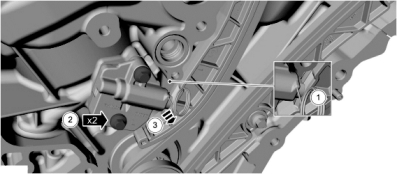

放置LH正时链张紧器使张紧器臂正确环住张紧器的端部。

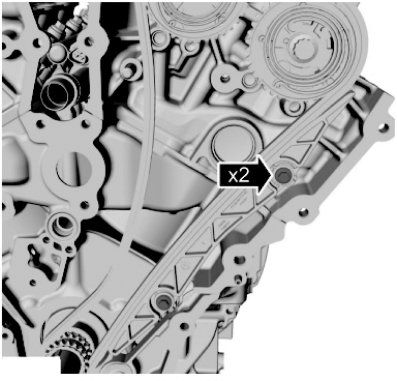

（23）安装螺栓。

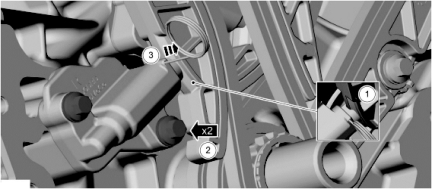

扭矩：10N·m拆下固定销，以便将张紧器缸体伸出，并按压正时链张紧器臂。如图18-426、图18-427。

图18-426

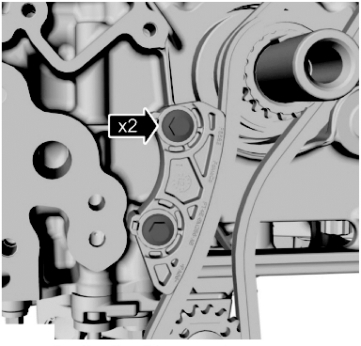

图18-427

扭矩（图18-428）：10N·m。

图18-428

扭矩：10N·m卸下销栓。如图18-429。

图18-429

（24）必须顺时针旋转曲轴一圈（360°），否则会导致凸轮轴正时不正确。

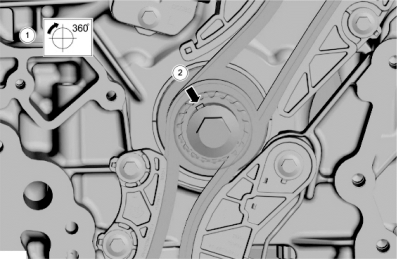

顺时针旋转曲轴一圈（360°）。在11点钟方向放置一个曲轴链轮锁孔。如图18-430、图18-431。

图18-430

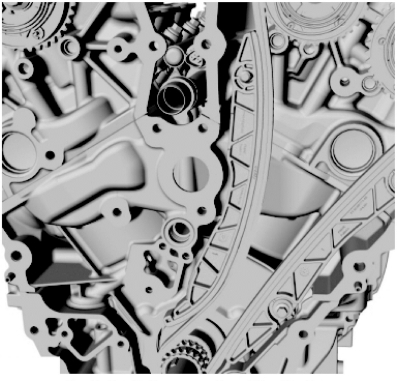

图18-431

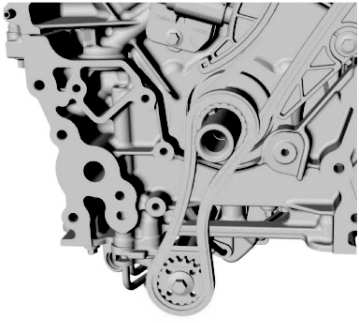

（25）曲轴链轮两面均印有正时标记。安装链轮时可让任一面朝外。安装曲轴链轮。如图18-432。

图18-432

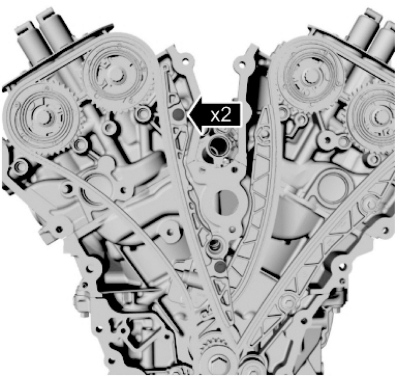

（26）VCT装置拥有2个正时标记，一个三角形标记和一个圆形标记。在装卸RH侧时，请使用三角形标记。将单色链节对准RH装置上的三角形正时标记来安装VCT正时链。安装双色链节以便它们对准曲轴链轮上的正时标记。如图18-433～图18-435。

图18-433

扭矩：10N·m。

图18-434

图18-435

（27）将张紧器缸体滑出RH正时链张紧器外壳，如图18-436。

图18-436

（28）使用钳口保护装置或者使用干净毛巾盖住钳口以防张紧器棘轮机构的表面损坏。如图18-437。

①将张紧器缸体的尾部的平面装入老虎钳中。

②使用扁平刃螺丝刀轻轻下压张紧器棘轮装置的端部。

·通用设备：老虎钳

·通用设备：老虎钳钳夹保护器

·通用设备：一字螺丝刀

③顺时针旋转螺丝刀大约一圈。

④当张紧器棘轮装置锁紧时，可以听到“咔嗒”声。

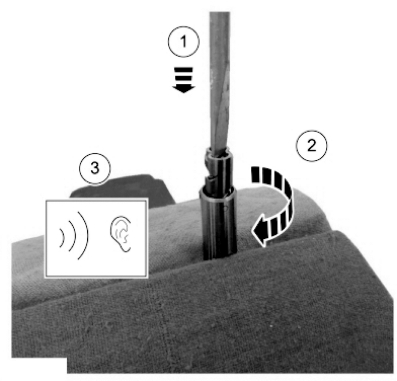

图18-437

（29）将张紧器缸体滑入张紧器外壳中，直至其接触到孔底。张紧器缸体的肩部将与外壳的顶部齐平。如图18-438。

图18-438

（30）将张紧器缸体紧紧地按入张紧器外壳中，直至张紧器缸体的肩部位于外壳顶部下方约3mm处。将固定销装入外壳的孔中，以便将张紧器缸体锁在缩回位置，如图18-439。

图18-439

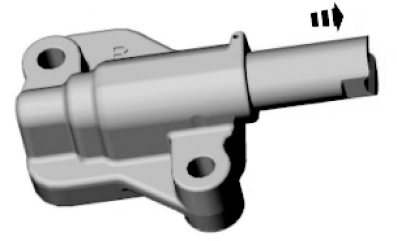

放置RH正时链张紧器使张紧器臂正确环住张紧器的端部。

（31）安装螺栓。

扭矩：10N·m拆下固定销，以便将张紧器缸体伸出，并按压正时链张紧器臂，如图18-440、图18-441。

图18-440

图18-441

（32）材料：发动机油SAE 5W-30半合成（WSSM2C946-B1），如图18-442。

图18-442

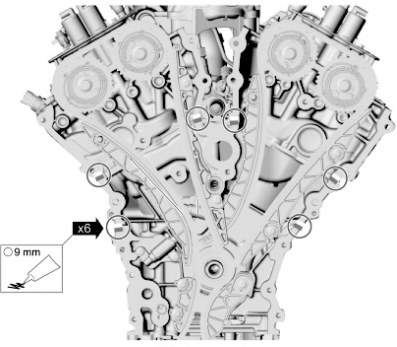

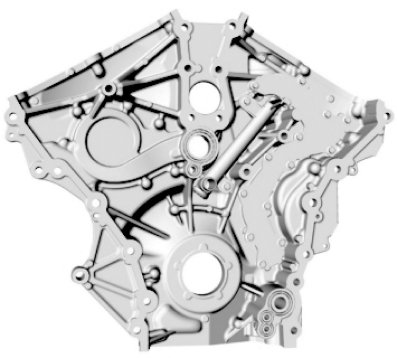

（33）若未使用Motorcraft®高性能发动机RTV硅胶，可能会导致机油泡沫过多，进而严重损坏发动机。

注意：发动机前盖必须在涂覆密封剂的10min内安装，螺栓必须在涂覆密封剂的15min内安装并拧至2～5N·m。螺栓必须在涂抹密封剂60min内得到最终拧紧。如不能遵循该程序将来可能造成漏油。在气缸体套与气缸体和气缸盖与气缸体的连接区域上涂抹9mm的Motorcraft®高性能发动机RTV硅胶珠。

材料：RTV硅密封胶（WSE-M4G323-A6），如图18-443。

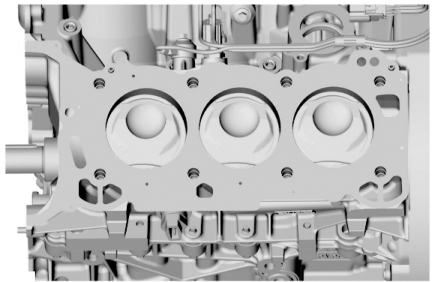

图18-443

（34）若未使用Motorcraft®高性能发动机RTV硅胶，可能会导致机油泡沫过多，进而严重损坏发动机。

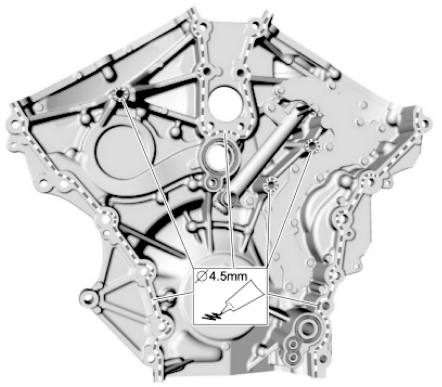

注意：发动机前盖必须在涂抹密封剂的10min内安装，螺栓必须在涂抹密封剂的15min内安装并拧至2～5N·m。螺栓必须在涂抹密封剂60min内得到最终拧紧。如不能遵循该程序将来可能造成漏油。在发动机前盖密封面（包括内侧螺栓突出部）上涂抹4.5mm大小的Motorcraft®高性能发动机RTV硅胶珠。

材料：RTV硅密封胶（WSE-M4G323-A6），如图18-444。

图18-444

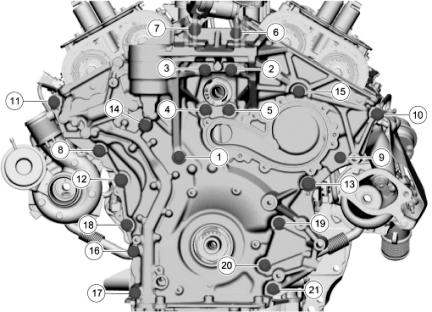

（35）扭矩（如图18-445）

·级1：将螺栓1-11拧-24N·m

·级2：将螺栓12-13拧-48N·m

·级3：将螺栓14-21拧-24N·m

图18-445

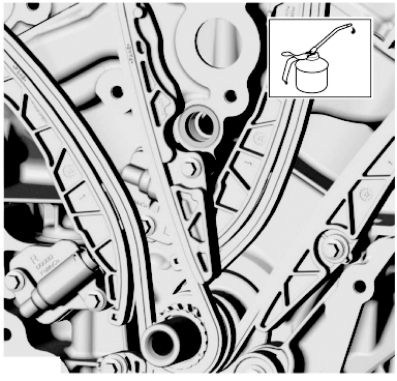

（36）材料：发动机油SAE 5W-30半合成（WSSM2C946-B1），如图18-446。

图18-446

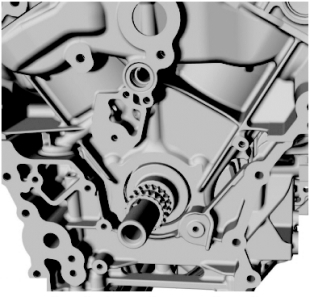

（37）利用专用工具，安装新的曲轴前油封。

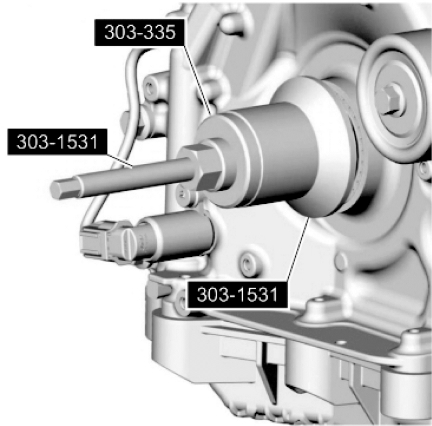

使用专用维修工具：303-335（T88T-6701-A）安装工具，前盖油封；303-1531安装工具，前曲轴密封件和阻尼件。如图18-447。

图18-447

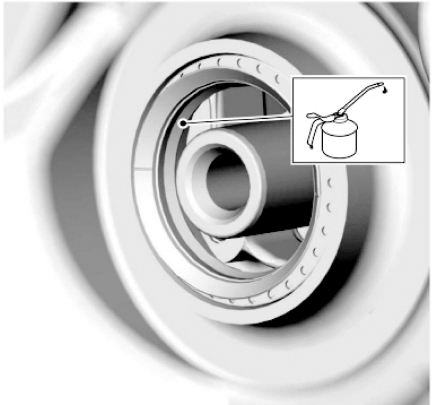

（38）材料：发动机油SAE 5W-30半合成（WSSM2C946-B1），如图18-448。

图18-448

（39）材料：发动机油SAE 5W-30半合成（WSSM2C946-B1），如图18-449。

图18-449

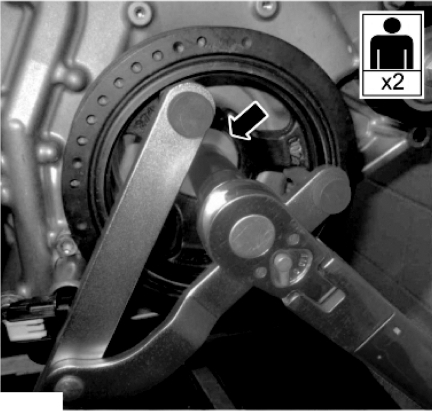

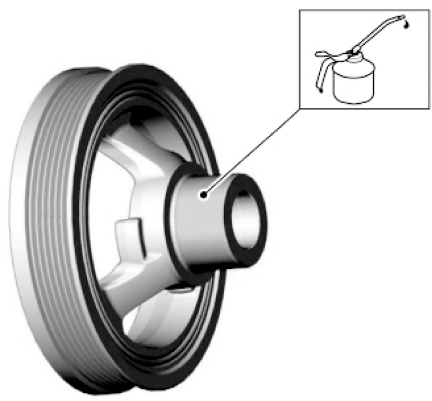

（40）使用专用工具，安装曲轴带轮。

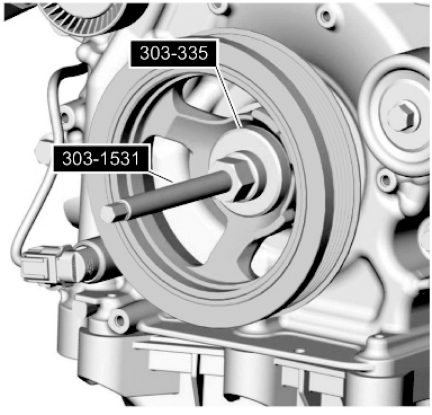

使用专用维修工具：303-335（T88T-6701-A）安装工具，前盖油封；303-1531安装工具，前曲轴密封件和阻尼件。如图18-450。

图18-450

（41）使用通用皮带轮固定器（如OTC 4754或类似工具）。使用通用皮带轮固定器，安装并拧紧新的曲轴皮带轮螺栓，如图18-451。

扭矩：

·级1：225N·m

·级2：松开360°

·级3：35N·m

·级4：270°

图18-451

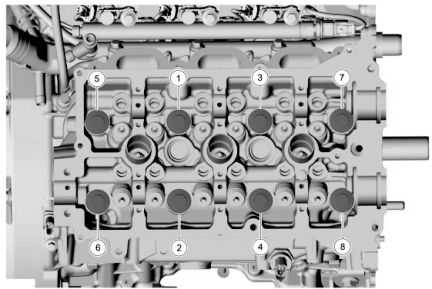

（42）顺时针旋转曲轴皮带轮螺栓来放置凸轮轴凸角使其顶上待安装凸轮轴滚子从动件，如图18-452。骤，如图18-454。

图18-452

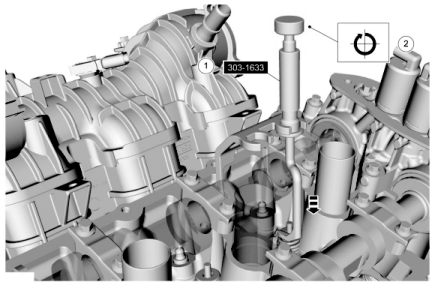

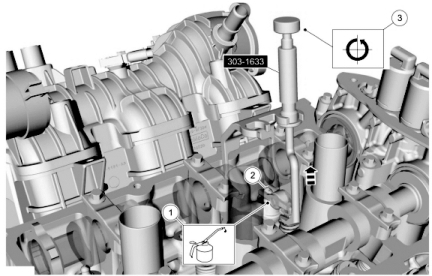

（43）安装专用工具：303-1633拆卸工具，滚轮摇臂从动件，顺时针拧动特殊工具的手柄来压下阀门和弹簧，如图18-453。

图18-453

（44）材料：发动机油SAE 5W-30半合成（WSSM2C946-B1），拆下专用工具：303-1633拆卸工具，滚轮摇臂从动件。针对其余凸轮轴滚子从动件重复上述步

图18-454

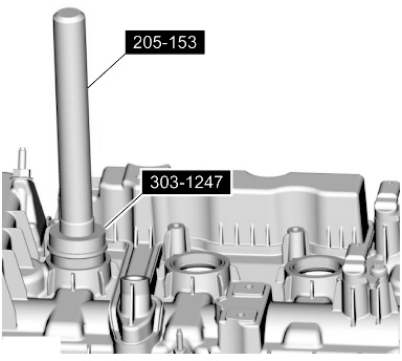

（45）注意：只有在拆卸了受损的密封件时，才需要安装新的密封件。使用专用维修工具：205-153（T80T-4000-W）手柄；303-1247 VCT火花塞管密封拆卸工具和安装工具。如图18-455、图18-456。

图18-455

图18-456

（46）若未使用Motorcraft®高性能发动机RTV硅胶，可能会导致机油泡沫过多，进而严重损坏发动机。

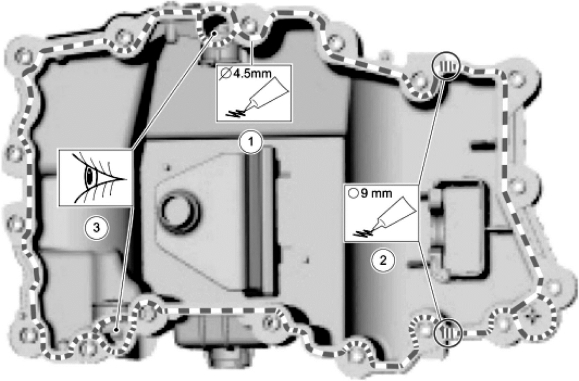

注意：油盘必须在涂抹密封剂的10min内安装，螺栓必须在涂抹密封剂的15min内安装并拧至2～5N·m。螺栓必须在涂抹密封剂60min内得到最终拧紧。如不能遵循该程序将来可能造成漏油。在新油盘上涂抹4.5mm大小的Motorcraft®高性能发动机RTV硅胶珠。

材料：RTV硅密封胶（WSE-M4G323-A6）在新油盘上的发动机前盖与其缸体的连接区域涂抹9mm大小的Motorcraft®高性能发动机RTV硅胶珠。

材料：RTV硅密封胶（WSE-M4G323-A6）检查曲轴通风通道确保涂抹的任何密封剂不会堵塞它们，如图18-457。

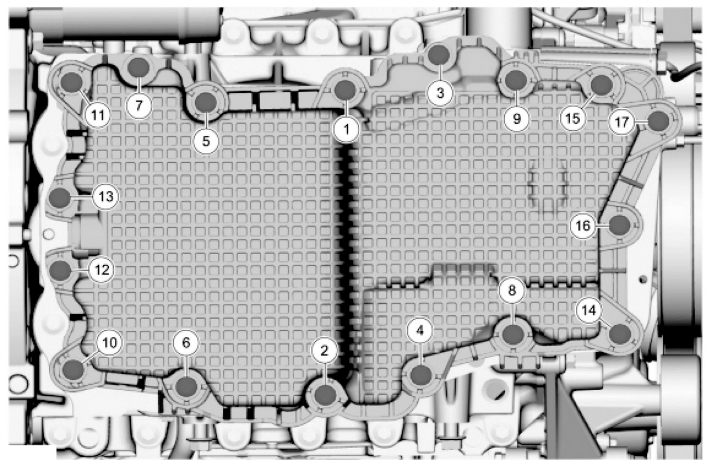

（47）扭矩（图18-458）：

·级1：3.5N·m

·级2：10N·m

图18-457

图18-458
