蒙迪欧致胜(2009—2012年),发动机型号:2.0L的EcoBoost(149kW)-MI4/2.0L的EcoBoost(177kW)-MI4。
新蒙迪欧(2012—2018年),发动机型号:2.0L的EcoBoost(149kW)-MI4/2.0L的EcoBoost(177kW)-MI4。
翼虎(2013—2018年),发动机型号:2.0L的EcoBoost(177kW)-MI4。
金牛座(2015—2018年),发动机型号:2.0L的EcoBoost(184kW)-MI4。
锐 界(2015—2018年),发 动 机 型 号:2.0L的EcoBoost(184kW)-MI4。
发动机基本零件号:6L084。
1.专用工具/通用设备。
(1)205-072万用法兰夹紧扳手,如图18-337。
图18-337
(2)205-072-01适配器,如图18-338。
图18-338
图18-339
(4)303-1565定位工具,凸轮轴,如图18-340。
图18-340
(5)303-499套筒,火花塞,如图18-341。
图18-341
(6)303-509拆卸工具,减震器轮毂,如图18-342。
图18-342
(7)303-748(2009—2012年)、303-507(2013—2018年),如图18-343。
图18-343
(8)锁止工具,曲轴。
(9)圆头钢尺。
(10)2mm打孔器。
2.发动机正时对准步骤。
(1)请确保已安装新的部件。
新曲轴后油封承载器配有定位套筒,安装后必须把定位套筒移除,如图18-344。扭矩:10N·m。
图18-344
(2)确保安装1个新摩擦垫圈,如图18-345。
图18-345

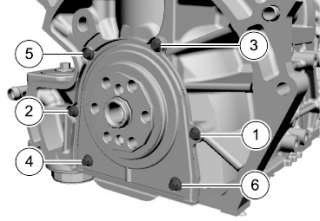

扭矩(图18-346):
·级1:10N·m
·级2:20N·m
图18-346

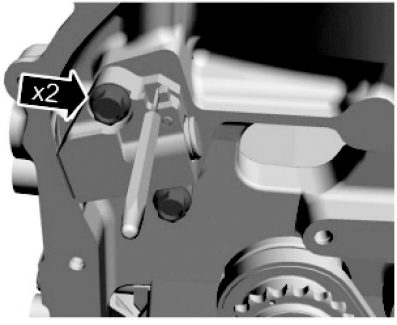

(3)当处理压缩弹簧时,请格外小心。
①扭矩:10N·m。
②扭矩:10N·m。

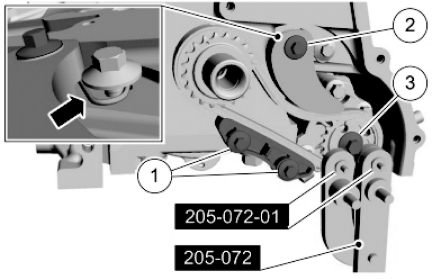

③使用专用维修工具:205-072万用法兰夹紧扳手、205-072-01适配器。扭矩(图18-347):25N·m。
图18-347

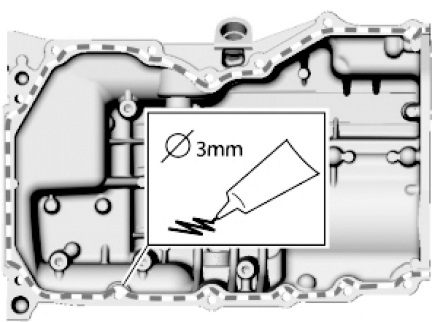

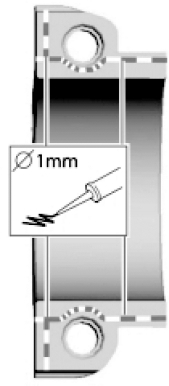

(4)材料:硅密封胶(WSE-M4G323-A4),如图18-348。
图18-348
确保元件已校准。
(5)在此阶段仅用手拧紧螺栓。
通用设备:圆头钢尺。扭矩:20N·m。如图18-349。
图18-349

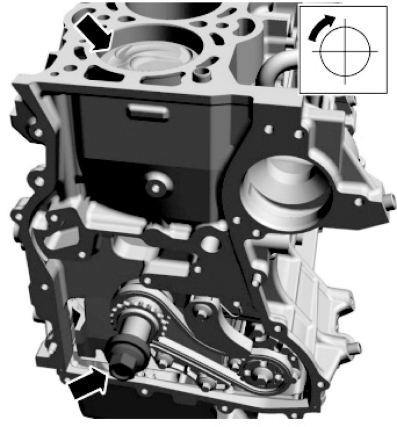

(6)仅顺时针旋转曲轴,如图18-350。

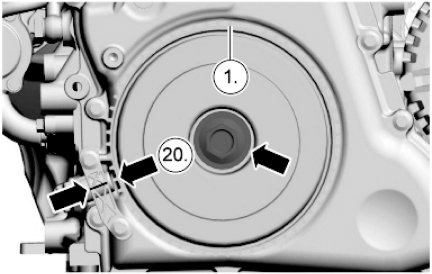

转动曲轴直至1号活塞接近上止点(TDC)大约20mm。
图18-350

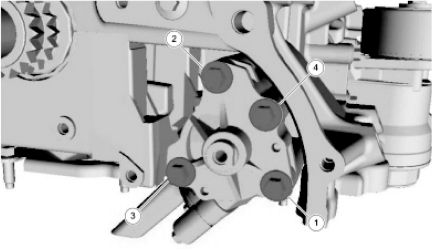

(7)安装。
扭矩(图18-351):
·级1:7N·m
·级2:15N·m
·级3:55N·m
·级4:90°
·级5:90°
图18-351

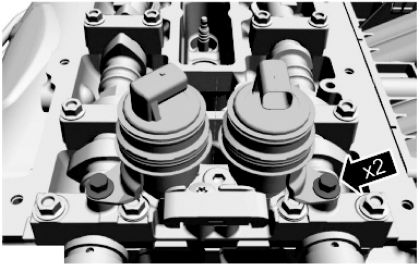

2011年5月(含)之前生产的车辆。确保组件安装于拆卸时所标注的位置上。大约在发动机的第四个气缸的气门重叠位置,安装凸轮轴。同时旋转两圈拧紧每个螺栓。
(8)材料:发动机油SAE 5W-30(WSS-M2C913-C)。
扭矩(图18-352):
·级1:7N·m
·级2:16N·m
图18-352

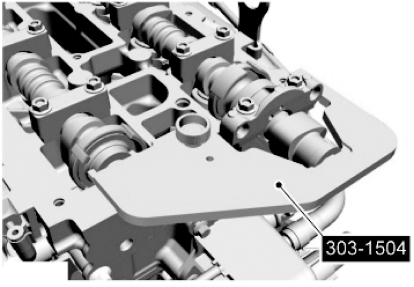

(9)安装专用工具:303-1504定位工具,凸轮轴,如图18-353。
图18-353

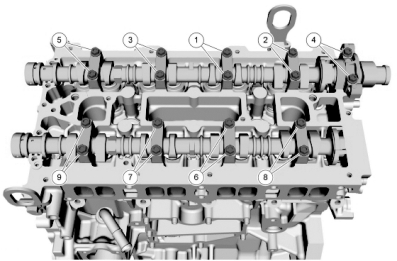

2011年5月之后生产的车辆,确保组件安装于拆卸时所标注的位置上。大约在发动机的第4个气缸的气门重叠位置,安装凸轮轴。同时旋转两圈拧紧每个螺栓。
(10)材料:发动机油SAE 5W-30(WSS-M2C913-C)。
扭矩(图18-354):
·级1:7N·m
·级2:16N·m
图18-354
(11)安装专用工具:303-1565定位工具,凸轮轴,如图18-355。
图18-355

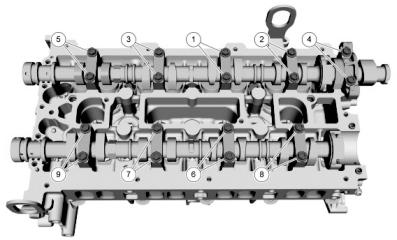

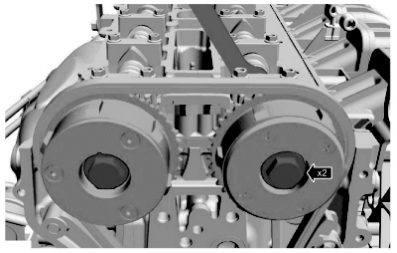

(12)所有车辆。同时旋转两圈拧紧每个螺栓,如图18-356。
扭矩:
·级1:7N·m
·级2:16N·m
图18-356

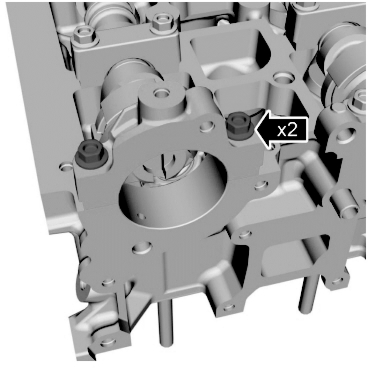

(13)确保组件安装于拆卸时所标注的位置上。
扭矩(图18-357):10N·m。
图18-357
扭矩(图18-358):10N·m。
图18-358
扭矩(图18-359):10N·m。
(www.daowen.com)
图18-359

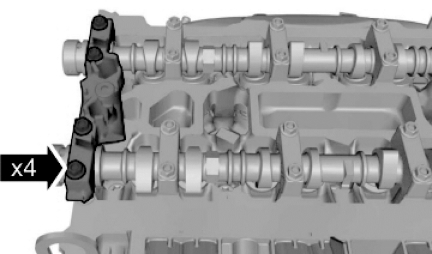

(14)确保组件安装于拆卸时所标注的位置上,如图18-360。
注意:在此阶段仅用手拧紧螺栓。
图18-360

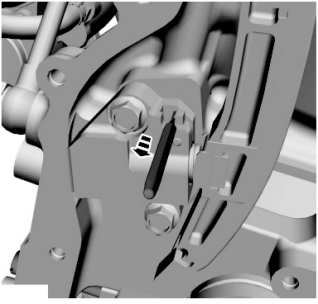

(15)通用设备:2mm打孔器,如图18-361。
图18-361

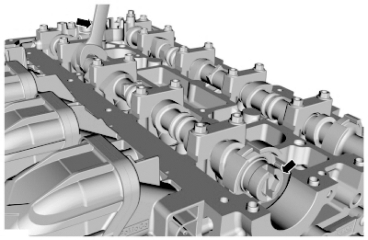

(16)使用开口扳手固定住凸轮轴六脚形边,以防凸轮轴转动,如图18-362。
扭矩:
·级1:40N·m
·级2:60°
图18-362

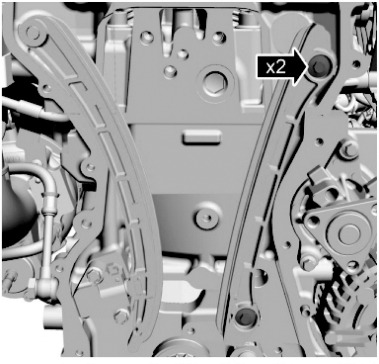

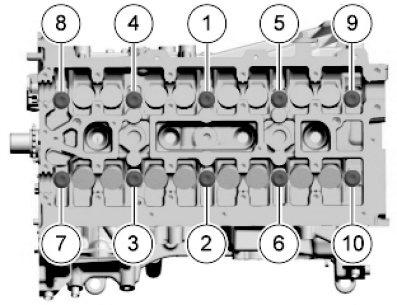

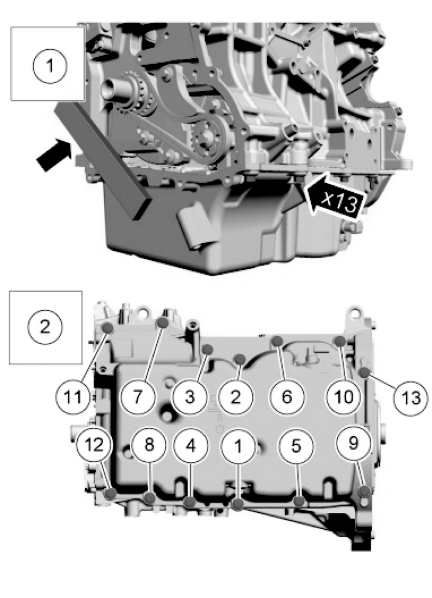

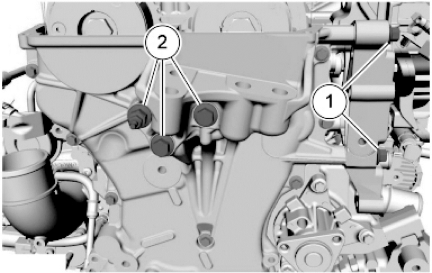

(17)安装所有螺栓并用手拧紧,然后再最后拧紧,如图18-363。
图18-363
①扭矩:1-20:10N·m。
②扭矩:24N·m。
③扭矩:47N·m。
如图18-364。
图18-364

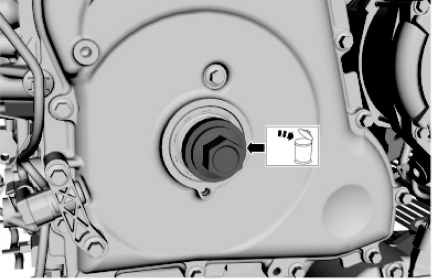

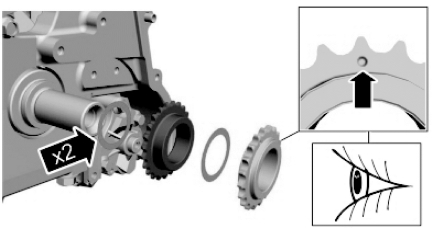

(18)确保安装一个新摩擦垫圈,如图18-365。
图18-365
(19)使用专用维修工具:303-509拆卸工具,减震器轮毂,如图18-366。
图18-366
扭矩(图18-367):7N·m。
图18-367

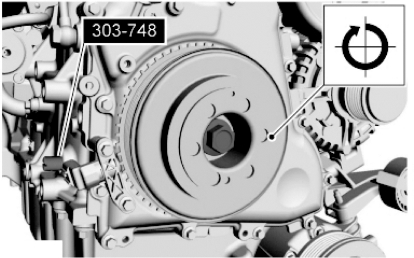

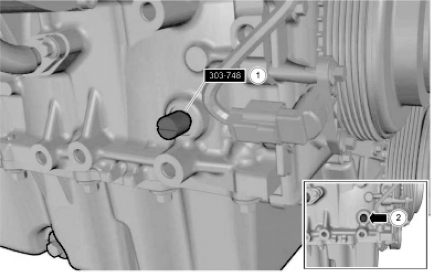

(20)安装专用工具:303-748锁止工具,曲轴,如图18-368。
图18-368
(21)仅顺时针旋转曲轴。

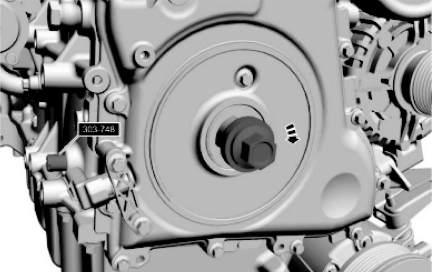

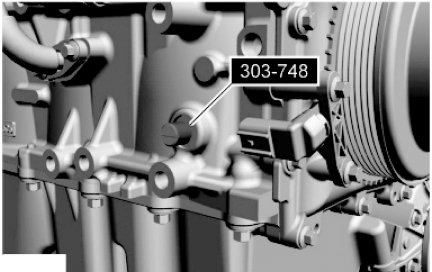

缓慢旋转曲轴直到曲轴停止。如图18-369、图18-370。使用专用维修工具:303-748锁止工具,曲轴。
图18-369
图18-370

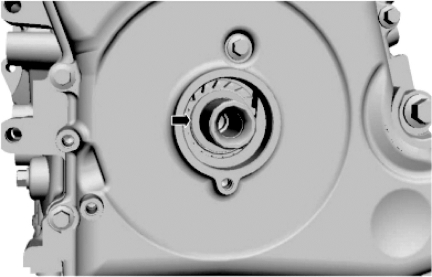

(22)确保部件与安装标记定位,如图18-371。
扭矩:
·级1:100N·m。
·级2:90°
图18-371
(23)拆下专用工具:303-748锁止工具,曲轴,如图18-372。
图18-372
2011年5月(含)之前生产的车辆。
(24)拆下专用工具:303-1504定位工具,凸轮轴,如图18-373。
图18-373
2011年5月之后生产的车辆。

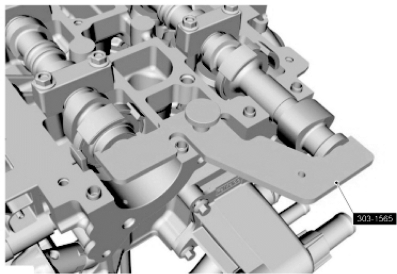

(25)拆下专用工具:303-1565定位工具,凸轮轴,如图18-374。
图18-374
所有车辆。

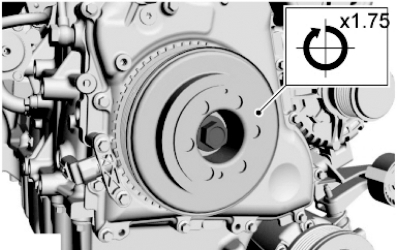

(26)仅顺时针旋转曲轴,如图18-375。
图18-375
(27)安装专用工具:303-748锁止工具,曲轴,如图18-376。
图18-376

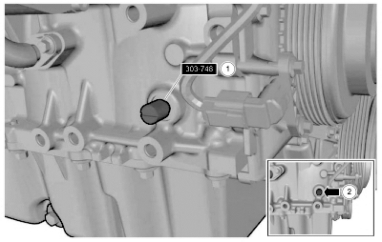

(28)缓慢旋转曲轴直到曲轴停止,如图18-377。使用专用维修工具:303-748锁止工具,曲轴。
图18-377
2011年5月(含)之前生产的车辆。
(29)只有气门正时正确时,才可安装专用工具,如图18-378。
安装专用工具:303-1504定位工具,凸轮轴。
拆下专用工具:303-1504定位工具,凸轮轴。
图18-378
2011年5月之后生产的车辆。
(30)注意:只有气门正时正确时,才可安装专用工具,如图18-379。
安装专用工具:303-1565定位工具,凸轮轴。
拆下专用工具:303-1565定位工具,凸轮轴。
图18-379
(31)使用开口扳手固定住凸轮轴六脚形边,以防凸轮轴转动,如图18-380。
扭矩:63N·m。
图18-380
(32)部件必须在涂上密封胶10min之内装上,如图18-381。
材料:密封胶(WSK-M2G348-A7)。
图18-381
(33)同时旋转两圈拧紧每个螺栓,如图18-382。
扭矩:
·级1:7N·m
·级2:16N·m
图18-382
所有车辆。
(34)拆下专用工具:303-748锁止工具,曲轴,如图18-383。扭矩:20N·m。
图18-383

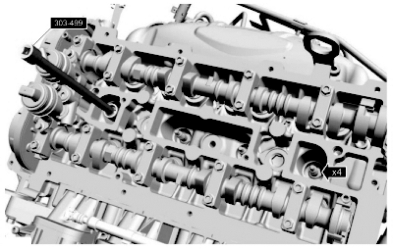

(35)使用专用维修工具:303-499套筒,火花塞,如图18-384。扭矩:12N·m。
图18-384
(36)衬垫可反复使用,除非已损坏,如图18-385。扭矩:10N·m。
图18-385
