蒙迪欧（2004—2007年），发动机型号：2.0L的Duratec-HE（107kW）-MI4。

经典福克斯（2005—2013年），发动机型号：1.8L的Duratec-HE（92kW）-MI4。

经典福克斯（2005—2013年），发动机型号：2.0L的Duratec-HE（107kW）-MI4。

新福克斯（2012—2015年），发动机型号：2.0L的Duratec-HE（125kW）-MI4。

蒙迪欧致胜（2007—2013年），发动机型号：2.0L的Duratec-HE（107kW）-MI4。

蒙迪欧致胜（2007—2013年），发动机型号：2.3L的Duratec-HE（118kW）-MI4。

麦克斯（2007—2012年），发动机型号：2.3L的Duratec-HE（118kW）-MI4。

1.专用工具/通用设备。

（1）205-072万用法兰夹紧扳手，如图18-289。

图18-289

（2）205-072-01/205-072适配器，如图18-290。

图18-290

（3）205-072-02/205-072适配器，如图18-291。

图18-291

（4）303-376B/A定位板，凸轮轴，如图18-292。

图18-292

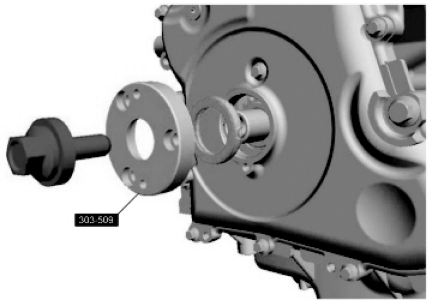

（5）303-509拆卸工具，减震器轮毂，如图18-293。

图18-293

（6）303-699扳手，机油滤清器，如图18-294。

图18-294

（7）303-748/303-507锁止工具，曲轴，如图18-295。

图18-295

（8）活塞环压缩器。

（9）2mm打孔器。

2.发动机正时对准步骤。

（1）确保这些部件均安装到拆除时记下的位置上。

材料：发动机油SAE 5W-30（WSS-M2C913-B），如图18-296、图18-297。

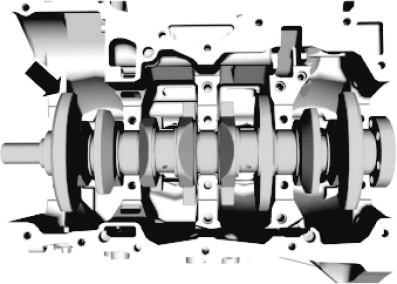

图18-296

图18-297

（2）确保这些部件均安装到拆除时标注的位置上。

材料：发动机油SAE 5W-30（WSS-M2C913-B），如图18-298。

图18-298

确保新螺栓均已安装。

扭矩（如图18-299）：

·级1：5N·m

·级2：25N·m

·级3：90°

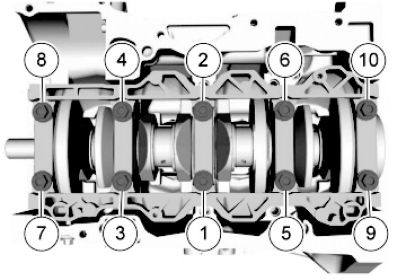

图18-299

（3）确保这些部件均安装到拆除时标注的位置上。

材料：发动机油SAE 5W-30（WSS-M2C913-B），如图18-300。

图18-300

（4）确保这些部件均安装到拆除时标注的位置上。

通用设备：活塞环压缩器。

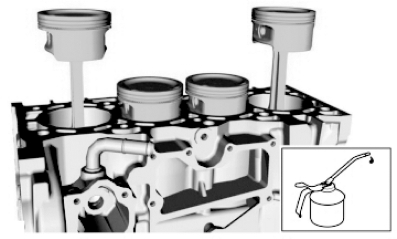

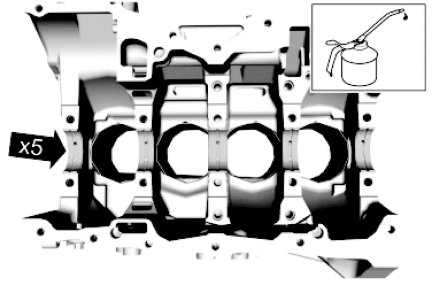

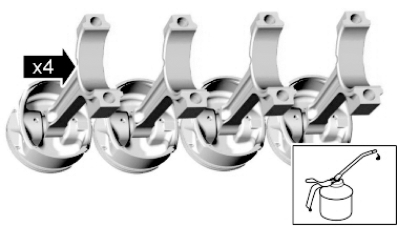

材料：发动机油SAE 5W-30（WSS-M2C913-B），如图18-301。

图18-301

（5）确保这些部件均安装到拆除时标注的位置上。

材料：发动机油SAE 5W-30（WSS-M2C913-B），如图18-302。

图18-302

如果连杆螺栓长度超过45mm，必须安装一个新连杆螺栓。

（6）确保这些部件均安装到拆除时记下的位置上，如图18-303。

扭矩：

·级1：29N·m

·级2：90°

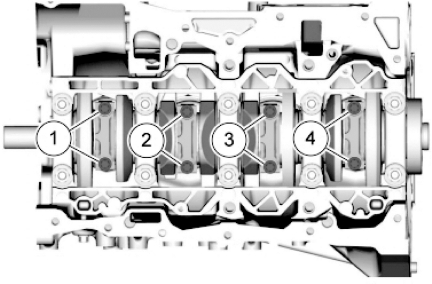

图18-303

（7）新曲轴后油封承载器配有定位套筒，安装后必须把定位套筒移除。

扭矩（图18-304）：10N·m。

图18-304

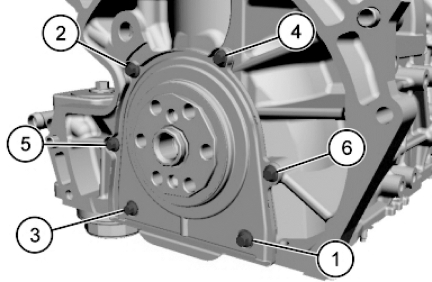

扭矩（图18-305）：

·级1：10N·m

·级2：23N·m

图18-305

（8）确保安装一个新的摩擦垫圈，如图18-306。

图18-306

扭矩：10N·m。

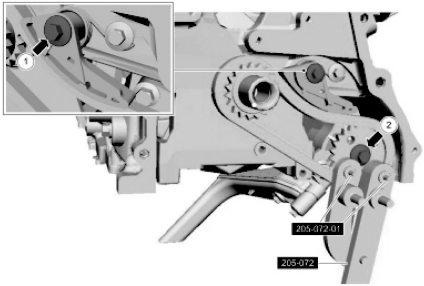

（9）使用专用维修工具：205-072万用法兰夹紧扳手，205-072-01适配，如图18-307。

扭矩：25N·m。

图18-307

材料：硅密封胶（WSE-M4G323-A4），如图18-308。

图18-308

扭矩（图18-309）：25N·m。

图18-309

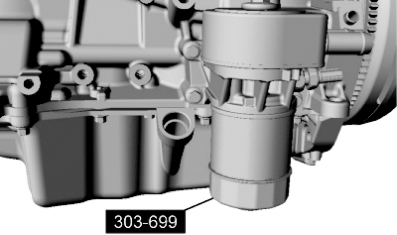

（10）使用专用维修工具：303-699扳手，机油滤清器，如图18-310。扭矩：17N·m。

图18-310

（11）仅顺时针旋转曲轴。(www.daowen.com)

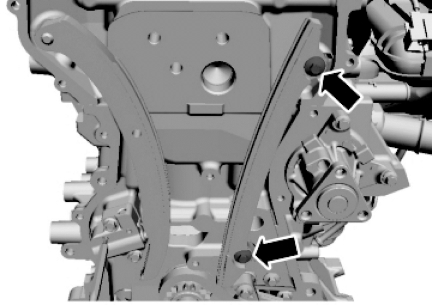

①转动曲轴直至一号活塞接近上止点（TDC）大约20mm。如图18-311、图18-312。

图18-311

图18-312

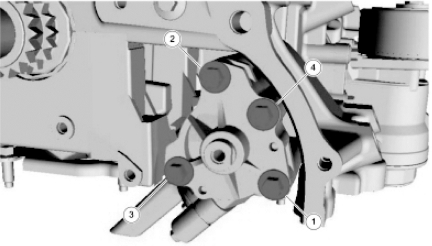

（12）确保新螺栓均已安装，如图18-313。

扭矩：

·级1：5N·m

·级2：15N·m

·级3：45N·m

·级4：90°

·级5：90°

图18-313

确保凸轮轴和凸轮轴轴承盖安装在原来的位置上。

注意：大约在阀门重叠位置第四缸处安装曲轴。

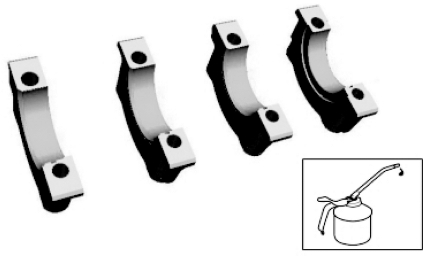

（13）给曲轴轴承盖上油。

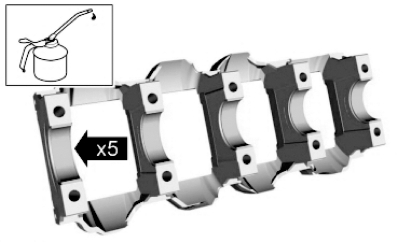

材料：齿轮/变速器油SAE 85W-90（SQ-M2C9002-AA），如图18-314。

扭矩：

·级1：7N·m

·级2：16N·m

图18-314

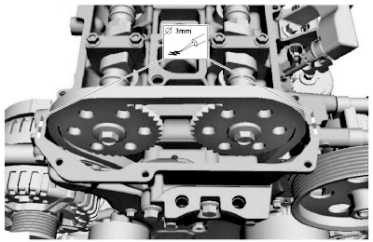

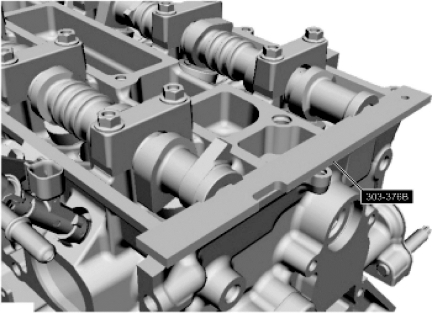

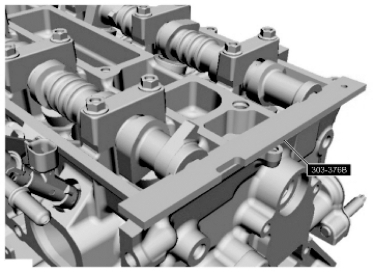

（14）安装专用工具：303-376B定位板，凸轮轴，如图18-315。

（15）通用设备：2mm打孔器，如图18-316。扭矩：10N·m。

图18-315

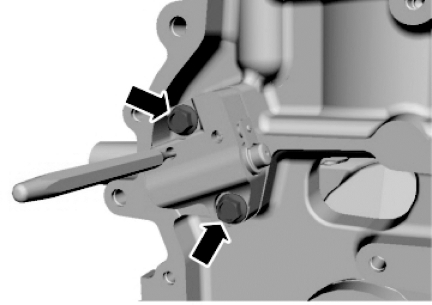

图18-316

扭矩（图18-317）：10N·m。

图18-317

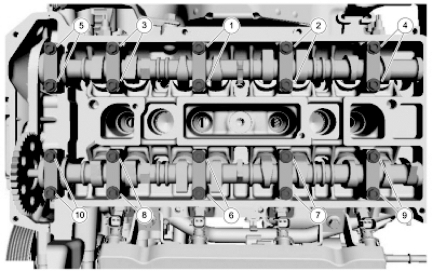

（16）在此阶段仅用手拧紧螺栓，如图18-318、图18-319。

（17）用开口扳手和六角螺栓，固定凸轮轴，以防止其转动。如图18-320。扭矩：72N·m。

图18-318

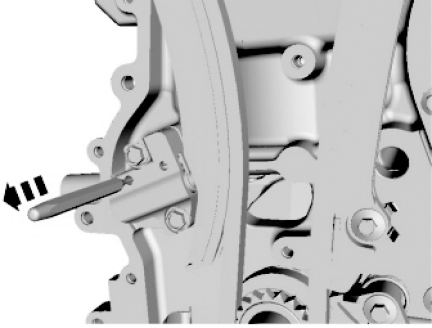

图18-319

图18-320

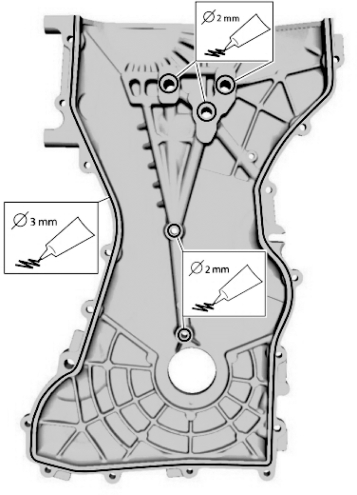

材料：硅密封胶（WSE-M4G323-A4），如图18-321。

图18-321

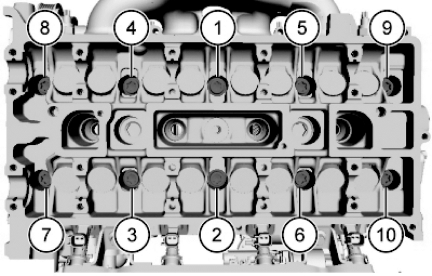

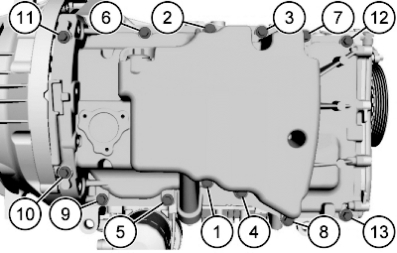

扭矩（如图18-322）：

·1-8：10N·m

·9：48N·m

·10-19：10N·m

·20-22：48N·m

图18-322

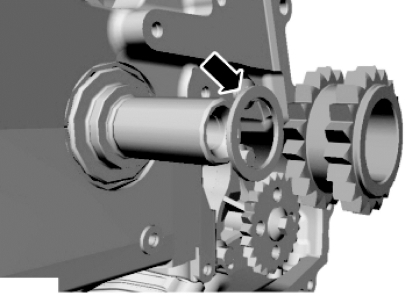

（18）确保安装一个新摩擦垫圈，如图18-323。

图18-323

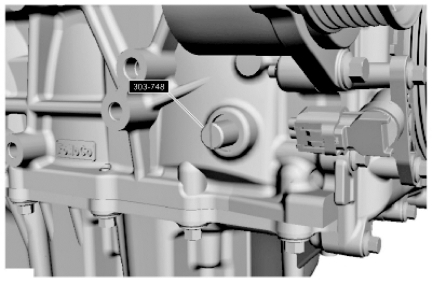

（21）安装专用工具：303-748曲轴锁止工具，如图18-326。

图18-326

（19）使用专用维修工具：303-509拆卸工具，减震器轮毂，如图18-324。

图18-324

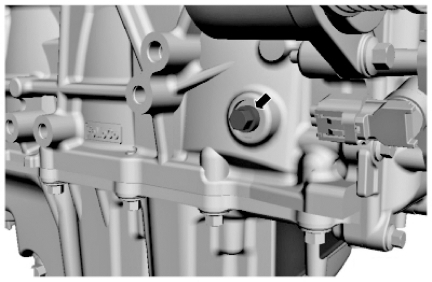

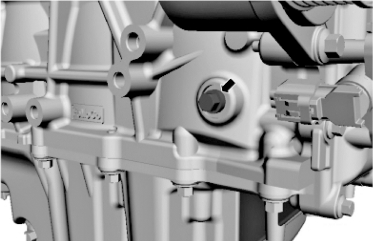

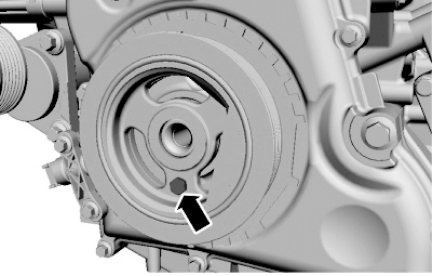

（20）拆下盲孔螺栓，如图18-325。

图18-325

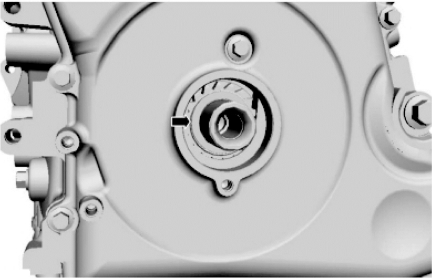

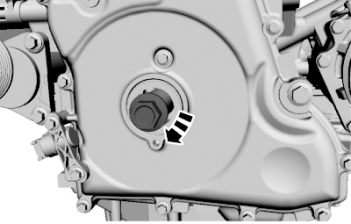

（22）仅顺时针旋转曲轴，如图18-327。

转动曲轴直至它与专用工具接触。

图18-327

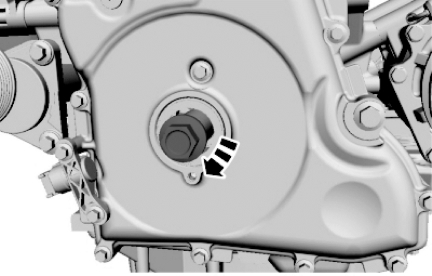

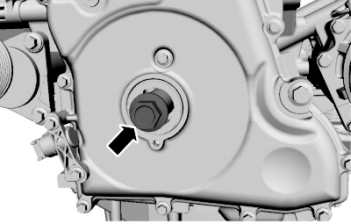

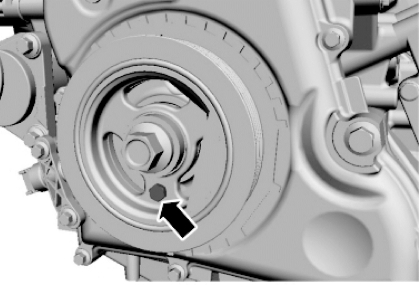

（23）丢弃曲轴皮带轮固定螺栓，如图18-328。

图18-328

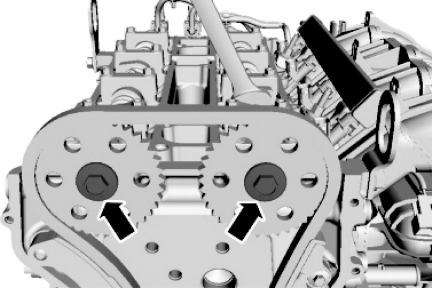

（24）在此阶段，只用手指拧紧螺栓，如图18-329。螺栓M6×18mm。

图18-329

（25）确保安装1个新螺栓。

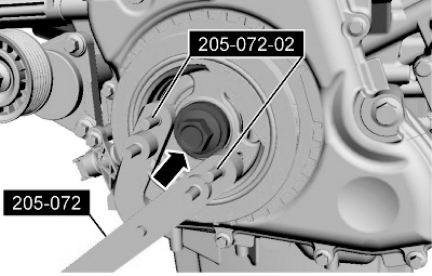

使用专用维修工具：205-072万用法兰夹紧扳手、205-072-02适配器，如图18-330、图18-331。

扭矩：

·级1：100N·m

·级2：90°

图18-330

图18-331

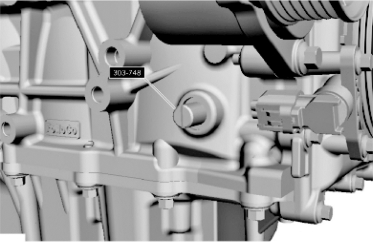

（26）拆下专用工具：303-748曲轴锁止工具，如图18-332、图18-333。

图18-332

图18-333

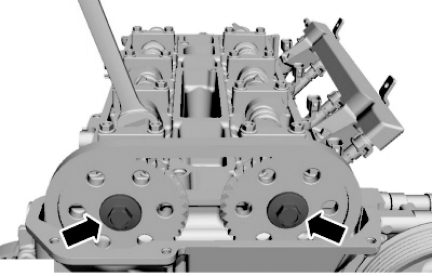

（27）拆下专用工具：303-376B凸轮轴定位板，如图18-334。

图18-334

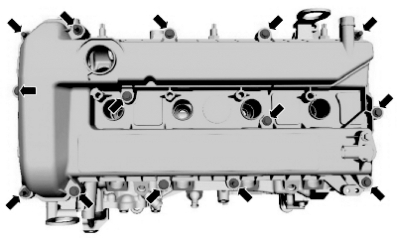

材料：硅密封胶（WSE-M4G323-A4），如图18-335。

图18-335

扭矩（图18-336）：10N·m。

图18-336
