新福克斯（2012—2017年），发动机型号：1.6L的Duratec-16V Ti-VCT（92kW）-Sigma。

嘉年华（2012—2014年），发动机型号：1.5L的Duratec-16V Ti-VCT（81kW）-Sigma。

翼 博（2013—2016年），发 动 机 型 号：1.5L的Duratec-16V Ti-VCT（81kW）-Sigma。

福睿斯（2012—2018年），手动挡车型，发动机型号：1.5L的Duratec-16V Ti-VCT（81kW）-Sigma。

1.专用工具/通用设备。

（1）303-1054锁止工具，正时皮带张紧器，如图18-237。

图18-237

（2）303-1097锁止工具，可变凸轮轴正时液压控制装置，如图18-238。

图18-238

（3）303-318定位器/安装工具，曲轴前密封件，如图18-239。

图18-239

（4）303-376B定位板，凸轮轴，如图18-240。

图18-240

（5）303-395安装工具，曲轴密封件，如图18-241。

图18-241

（6）303-748锁止工具，曲轴，如图18-242。

图18-242

（7）圆头钢尺。

2.发动机正时对准步骤。

（1）确保接合面洁净且无异物。

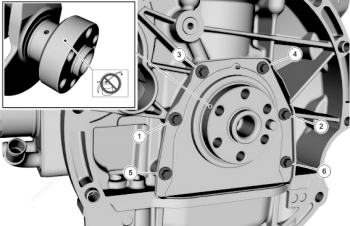

注意：新曲轴后油封承载器配有定位套筒，安装后必须把定位套筒移除。如图18-243。扭矩：10N·m。

图18-243

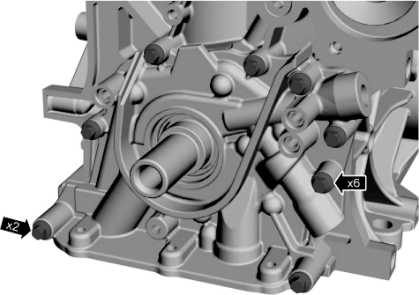

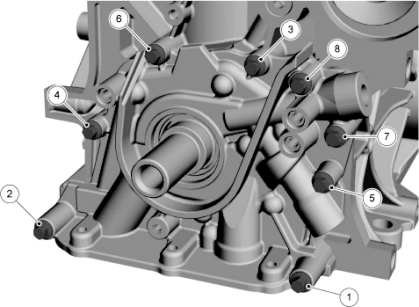

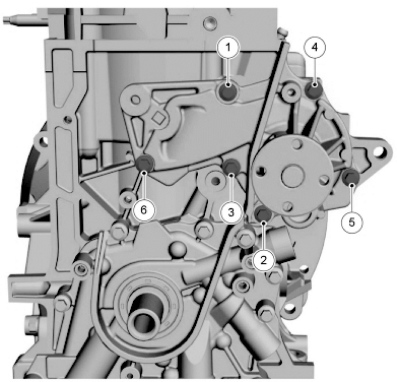

（2）注意：在此阶段仅用手拧紧螺栓。注意：螺栓的不同长度。如图18-244。

图18-244

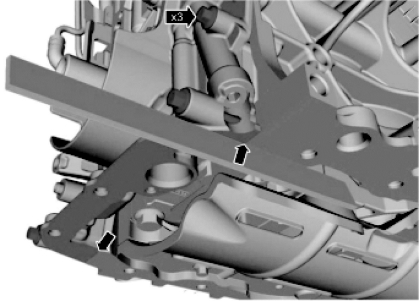

（3）注意：确保元件已校准。如图18-245。通用设备：圆头钢尺。

图18-245

扭矩（图18-246）：10N·m。

图18-246

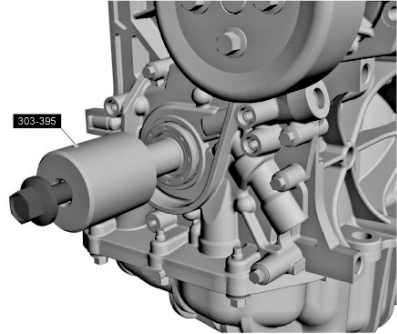

（4）使用专用维修工具：303-395安装工具，曲轴密封件，如图18-247。

图18-247

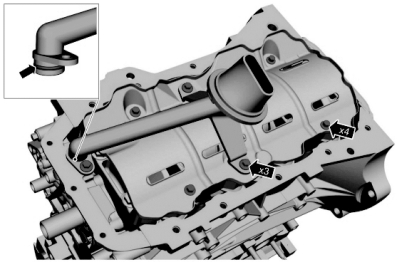

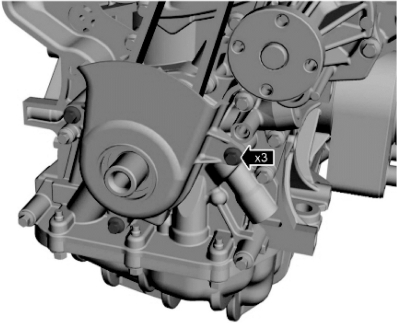

（5）注意：只要O形密封未损害即可重复使用，如图18-248。扭矩：10N·m。

图18-248

注意：确保接合面洁净且无异物。

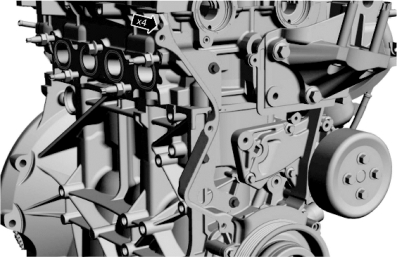

（6）安装以下项目：2个M8×20双头螺柱，如图18-249。

图18-249

注意：确保接合面洁净且无异物。

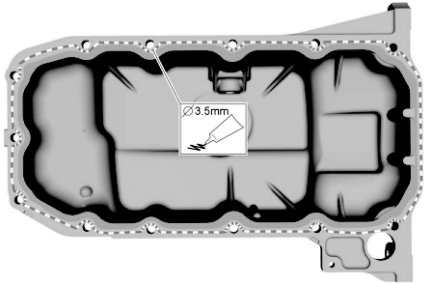

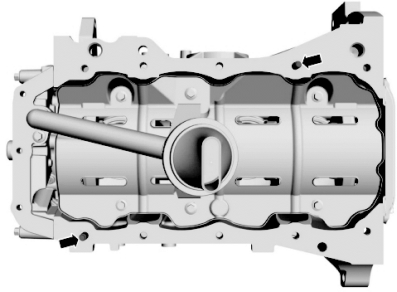

（7）注意：元件必须在涂上密封胶5min之内装上。如图18-250。材料：硅密封胶（WSE-M4G323-A4）。

图18-250

（8）拆卸以下项目：2个M8×20双头螺柱，如图18-251。

图18-251

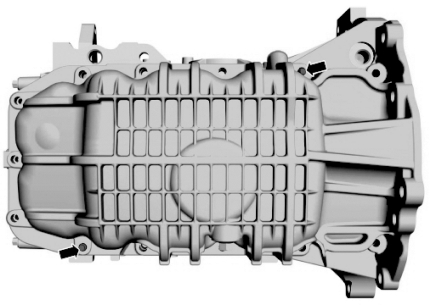

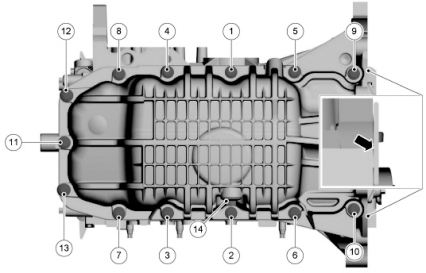

（9）螺栓1-13：扭矩为19N·m，如图18-252。

注意：密封圈未损坏时可重复使用。螺栓14：扭矩为28N·m。

图18-252

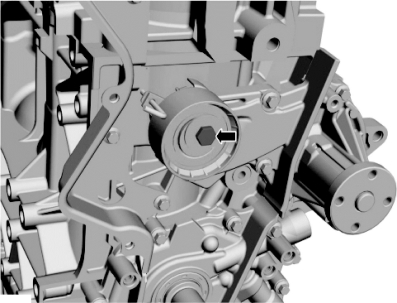

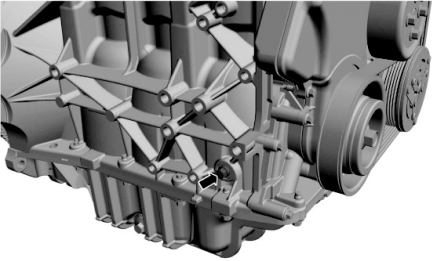

（10）拆卸盲孔螺栓，如图18-253。

图18-253

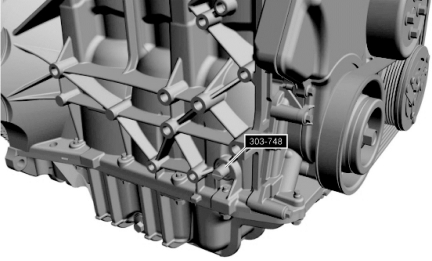

（11）仅顺时针旋转曲轴，旋转曲轴。直到撞到特殊工具使其停止，如图18-254。

安装专用工具：303-748锁止工具，曲轴。

图18-254

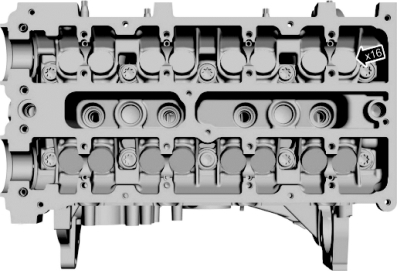

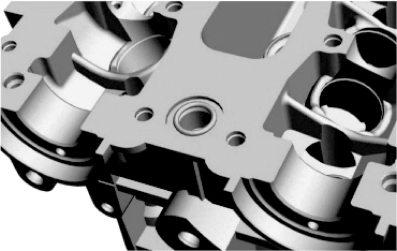

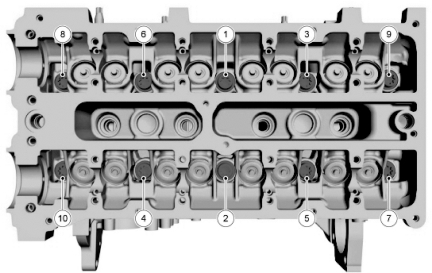

（12）确保没有油液出现在气缸盖螺栓螺纹孔中。确保新螺栓已安装。如图18-255。

扭矩：

·级1：5N·m

·级2：15N·m

·级3：35N·m

·级4：75°

图18-255

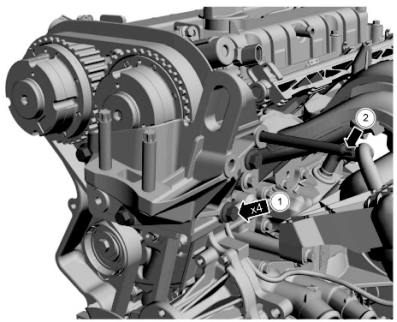

（13）注意：确保这些元件安装在拆卸前如图18-256、图18-257标注的位置。

图18-256

图18-257

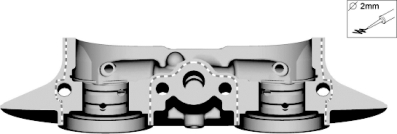

（14）注意：元件必须在涂上密封胶5min之内装上，如图18-258。材料：密封胶（WSK-M2G348-A5）。

图18-258

（15）确保凸轮轴和凸轮轴轴承盖安装在原来的位置上。

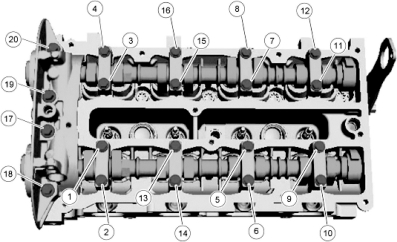

（16）确保新螺栓已安装。将洁净的机油涂到凸轮轴盖和VVT桥轴承表面。如图18-259。

材料：发动机油SAE 5W-30（WSS-M2C913-C）。

大约在第四缸阀门重叠位置处安装凸轮轴/均匀地拧紧螺栓，一次半圈，直到凸轮轴轴承盖和VVT桥处于相对气缸盖的方位。

螺栓1-16：扭矩为7N·m。

螺栓17-20：扭矩为10N·m。

螺栓1-16：扭矩为45°。

螺栓17、19：扭矩为70°。

螺栓18、20：扭矩为53°。

图18-259

（17）调整气门间隙。

使用专用维修工具：303-318定位器/安装工具，曲轴前密封件。如图18-260。

材料：发动机油SAE 5W-30（WSS-M2C913-C）。(www.daowen.com)

图18-260

扭矩（图18-261）：9N·m。

图18-261

（18）确保新螺栓已安装，如图18-262，扭矩：10N·m。

图18-262

扭矩（图18-263、图18-264）：25N·m。

图18-263

图18-264

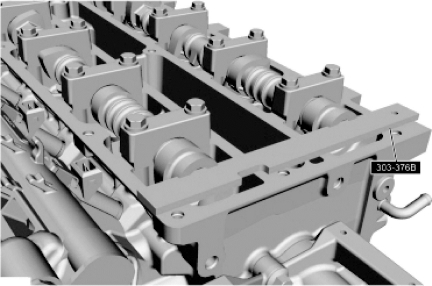

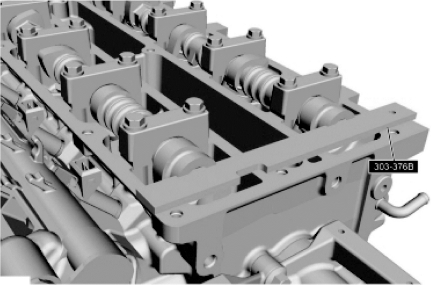

（19）安装专用工具：303-376B定位板，凸轮轴，如图18-265。

图18-265

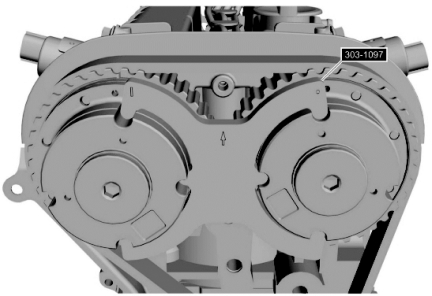

使用开口扳手固定住凸轮轴六脚形边，以防凸轮轴转动。可变阀（VVT）定时记号必须位于12点钟位置。安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置，如图18-266。扭矩：25N·m。

图18-266

（20）拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置，如图18-267。

图18-267

（21）拆下专用工具：303-376B定位板，凸轮轴，如图18-268。

图18-268

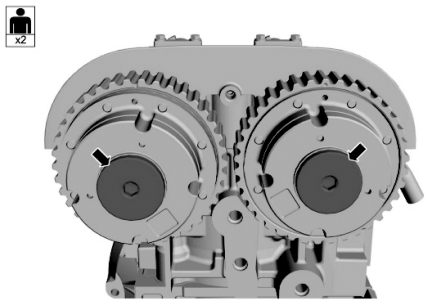

（22）使用开口扳手固定住凸轮轴六脚形边，以防凸轮轴转动，如图18-269。扭矩：75°。

图18-269

（23）安装专用工具：303-376B定位板，凸轮轴，如图18-270。

图18-270

注意：只有阀定时正确时，才可安装专用工具。

如果专用工具不能安装，按照之前步骤重复调整。安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。

（24）拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置，如图18-271。

图18-271

（25）拆下专用工具：303-376B定位板，凸轮轴，如图18-272。

图18-272

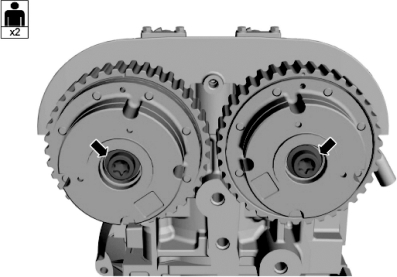

（26）使用开口扳手固定住凸轮轴六脚形边，以防凸轮轴转动，如图18-273。扭矩：16N·m。

图18-273

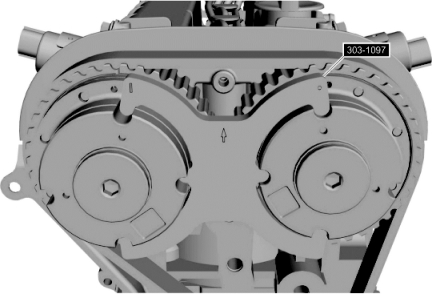

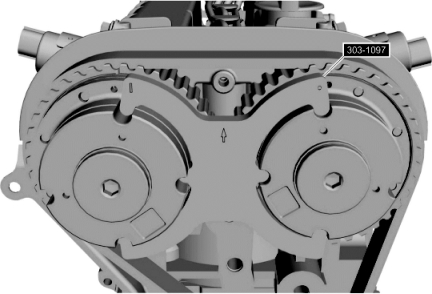

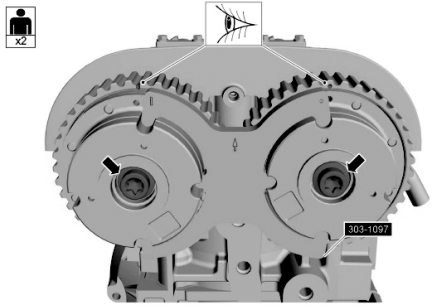

（27）安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置，如图18-274、图18-275。

图18-274

图18-275

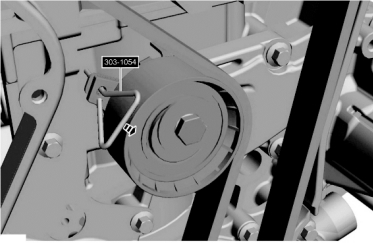

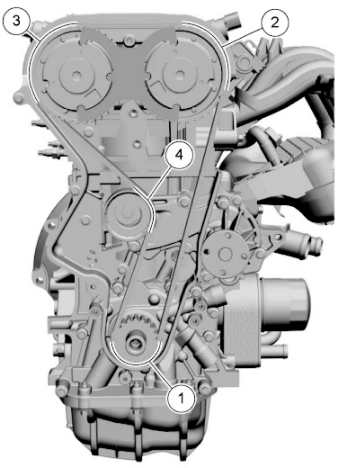

（28）警告：当处理压缩弹簧时，请格外小心。拆下专用工具：303-1054锁止工具，正时皮带张紧器，如图18-276。

图18-276

扭矩（图18-277）：9N·m。

图18-277

（29）确保安装新的螺栓，如图18-278。

①扭矩：

·级1：100N·m

·级2：90°

②扭矩：15°。

图18-278

（30）拆下专用工具：303-748锁止工具，曲轴，如图18-279。

图18-279

（31）拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置，如图18-280。

图18-280

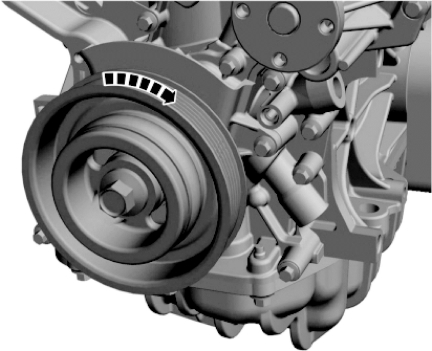

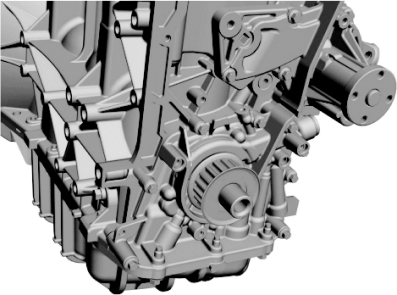

（32）仅顺时针旋转曲轴。旋转曲轴大约圈，如图18-281。

图18-281

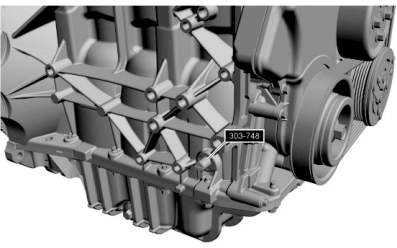

（33）安装专用工具：303-748锁止工具，曲轴，如图18-282。

图18-282

（34）仅顺时针旋转曲轴。旋转曲轴，直到撞到特殊工具使其停止，如图18-283。

图18-283

注意：只有阀定时正确时，才可安装专用工具。如果专用工具不能被安装，重复之前步骤。

（35）安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置，如图18-284。

拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。

图18-284

（36）拆下专用工具：303-748锁止工具，曲轴，如图18-285。

图18-285

扭矩（图18-286）：20N·m。

图18-286

（37）注意：安装所有螺栓并用手拧紧，然后再最后拧紧，如图18-287。

①扭矩：55N·m。

②扭矩：10N·m。

图18-287

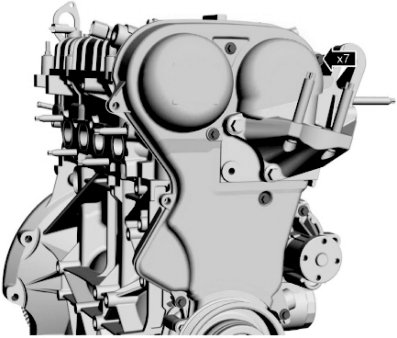

扭矩（图18-288）：10N·m。

图18-288
