翼 虎（2015—2018年），发 动 机 型 号：1.5L的EcoBoost（110kW）-I4/1.5L的EcoBoost（132kW）-I4。

全新福克斯（2015—2018年），发动机型号：1.5L的EcoBoost（110kW）-I4/1.5L的EcoBoost（132kW）-I4。

金牛座（2015—2018年），发动机型号：1.5L的EcoBoost（110kW）-I4/1.5L的EcoBoost（132kW）-I4。

新蒙迪欧（2015—2018年）发动机型号：1.5L的EcoBoost（110kW）-I4/1.5L的EcoBoost（132kW）-I4。

翼 虎（2012—2014年），发 动 机 型 号：1.6L的EcoBoost（132kW）-Sigma。

以上车型发动正时对准步骤如下：

1.专用工具/通用设备。

（1）带千分表的固定夹具，如图18-164。

图18-164

（2）折叠式落地起重机，如图18-165。

图18-165

（3）固持工具，飞轮，如图18-166。

图18-166

（4）锁止工具，可变凸轮轴正时液压控制装置，如图18-167。

图18-167

（5）发动机起吊装置。

（6）安装工具，凸轮轴密封件，如图18-168。

图18-168

（7）定位工具，曲轴减震器，如图18-169。

图18-169

（8）定位工具，凸轮轴，如图18-170。

图18-170

（9）筛选器，Teflon密封件，如图18-171。

图18-171

（10）安装工具，曲轴减震器，如图18-172。

图18-172

（11）安装工具，前盖油封，如图18-173。

图18-173

（12）303-393适配器，如图18-174。

图18-174

（13）锁止工具，飞轮，如图18-175。

图18-175

（14）安装工具，曲轴前油封，如图18-176。

图18-176

（15）锁止工具，曲轴，如图18-177。

图18-177

2.发动机正时对准步骤。

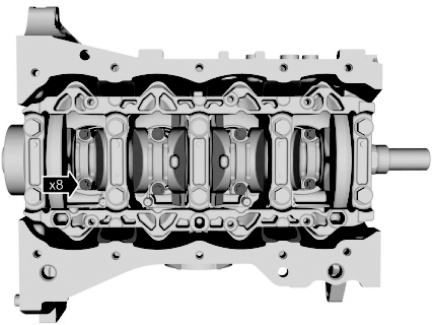

（1）使用干净的发动机机油润滑主轴承横梁螺栓螺纹，如图18-178。

图18-178

注意：确保安装新的螺栓。

注意：在此阶段，仅用手指拧紧螺栓。

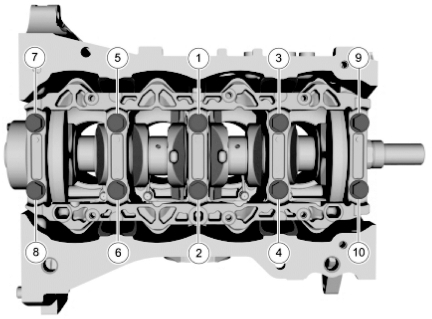

（2）确保安装新的螺栓，如图18-179。

扭矩：

·级1：30N·m

·级2：50N·m

·级3：45°

·级4：45°

图18-179

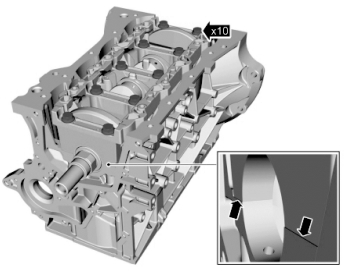

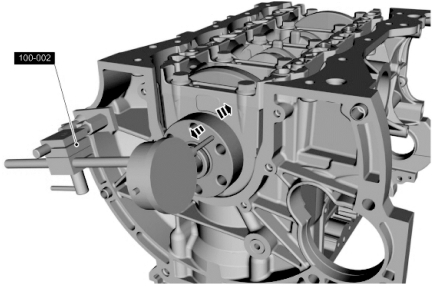

（3）将曲轴放在气缸体后部，如图18-180。

将带有夹紧装置的刻度盘归零。

使用专用维修工具：100-002（TOOL-4201-C）带千分表的固定夹具。

将曲轴移到气缸体的前部。记录并注解轴端余隙。

可接受的曲轴轴端余隙为0.12～0.43mm。如果曲轴轴端余隙超过规定范围，必要时安装新的零件。

图18-180

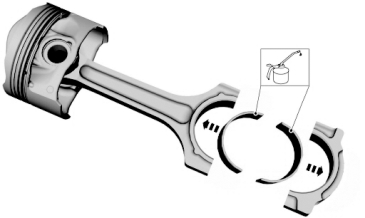

（4）必须用清洁的机油润滑部件，如图18-181。

注意：如果重复使用连杆轴承，须将其按照拆卸时所作记录，按照原来的方向，安装在原来的位置。

图18-181

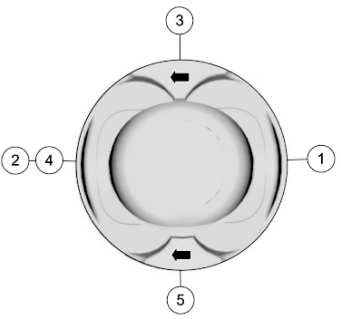

（5）注意：上部和下部压缩环的上侧配有识别标记，如图18-182。

注意：箭头面向发动机的前部。

①上部压缩环间隙位置。

②下部压缩环间隙位置。

③上部油控制段活塞环开口间隙位置。

④扩张器环间隙位置。

⑤下部油控制段活塞环开口间隙位置。

图18-182

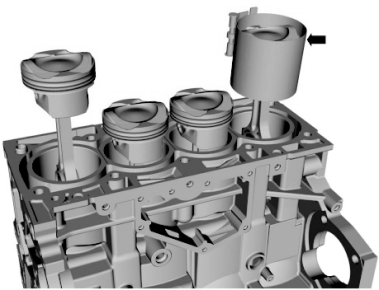

（6）注意：确保方向箭头指向发动机前方，如图18-183。

图18-183

注意：确保部件安装于拆卸时所标注的位置上。

通用设备：活塞环压缩器。

（7）确保部件安装于拆卸时所标注的位置上。

注意：首先，在气缸1和4的连杆上安装连杆盖和螺栓，然后紧固。接着，将曲轴旋转180°并在气缸2和3的连杆上安装连杆盖和螺栓，然后紧固。

注意：确保安装新的螺栓。

（8）注意：安装好每个连杆盖之后，转动机轴以验证正常运转，如图18-184。

扭矩：

·级1：18N·m

·级2：45°

·级3：45°

图18-184

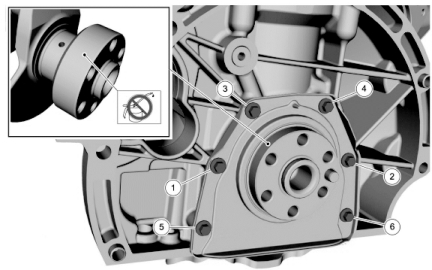

（9）确保接合面干净，无异物。如图18-185、图18-186。

注意：新曲轴后油封承载器配有定位套筒，安装后必须把定位套筒移除。

扭矩：10N·m。

图18-185

图18-186

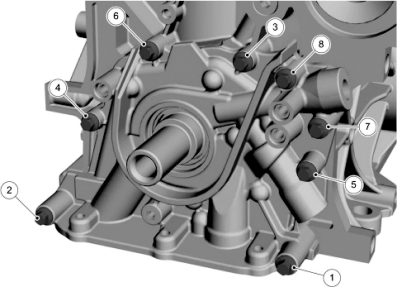

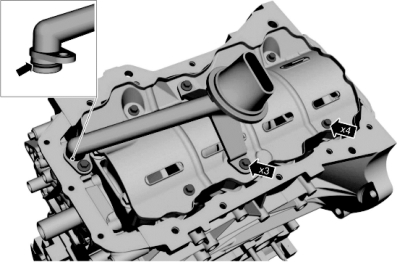

（10）注意：不同长度的螺栓。

注意：安装所有螺栓并用手拧紧，然后再最后拧紧，如图18-187。

扭矩：10N·m。

图18-187

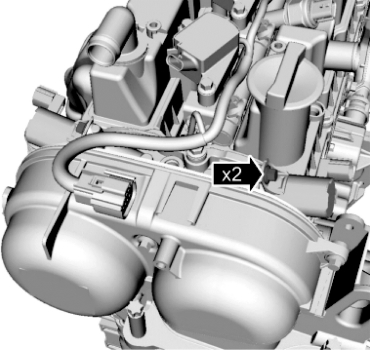

（11）注意：如果O形密封环未受损，则应重新使用。扭矩：9N·m，如图18-188。

图18-188

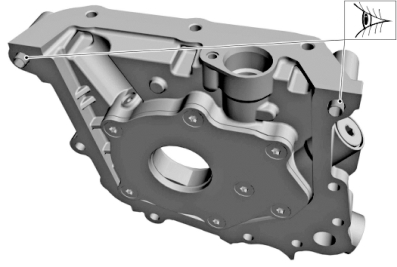

（12）确保接合面干净，无异物。

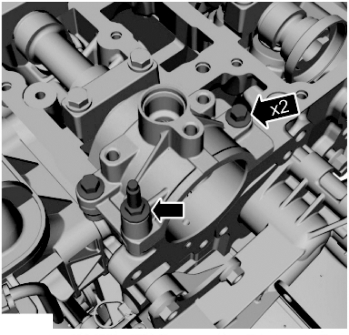

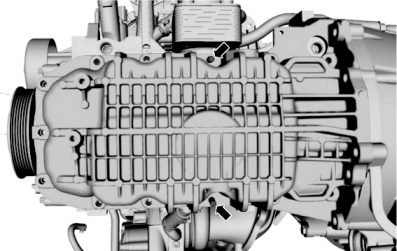

①安装以下项目：2个M8×20 studs，如图18-189。

图18-189

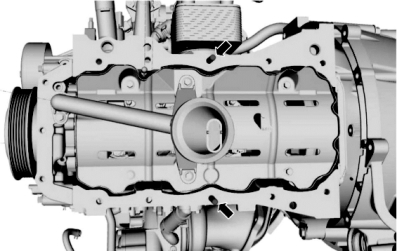

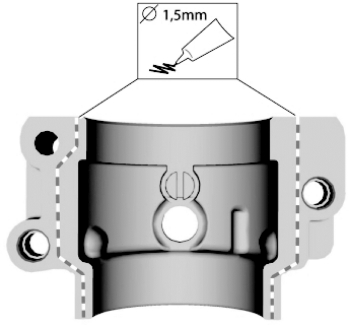

确保接合面干净，无异物，如图18-190。

注意：部件必须在涂上密封胶5min之内装上。

材料：硅密封胶（WSE-M4G323-A4）。

图18-190

②拆卸以下项目：2个M8×20 studs，如图18-191。

图18-191

（13）通用设备：圆头钢尺，如图18-192。

扭矩：

·1-13：19N·m

·14：27N·m

图18-192

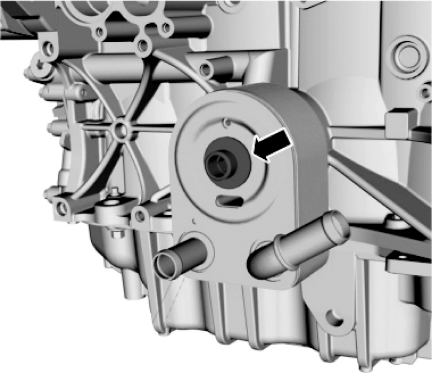

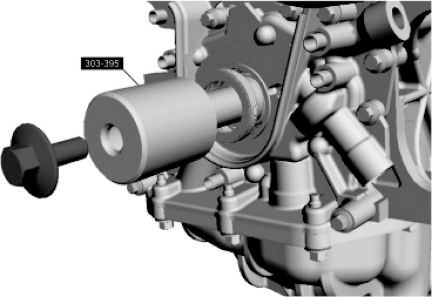

（14）使用专用维修工具：303-395安装工具，曲轴密封件，如图18-193。

图18-193

扭矩：55N·m，如图18-194。

图18-194

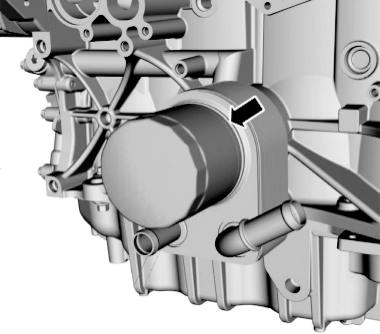

（15）注意：确保安装新的部件。

扭矩：14N·m，如图18-195。

图18-195

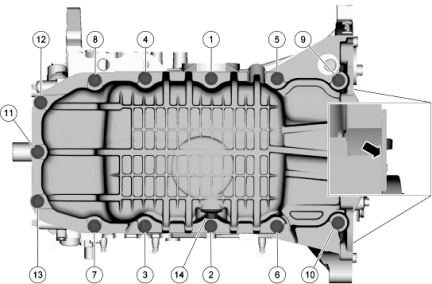

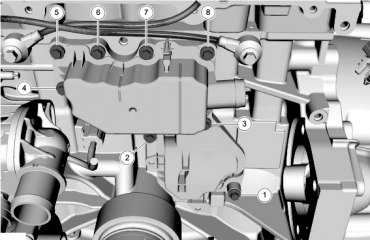

（16）扭矩：

·1-3：6N·m

·4-8：6N·m

·1-8：10N·m

如图18-196。

图18-196

扭矩：4N·m，如图18-197。

图18-197

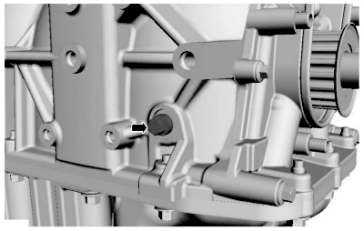

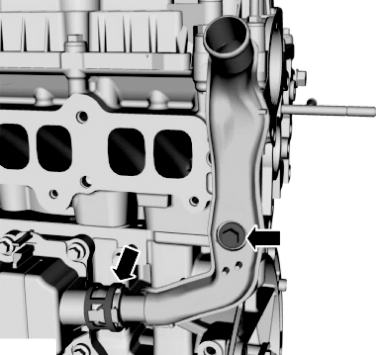

（17）拆卸盲孔螺栓，如图18-198。

图18-198(www.daowen.com)

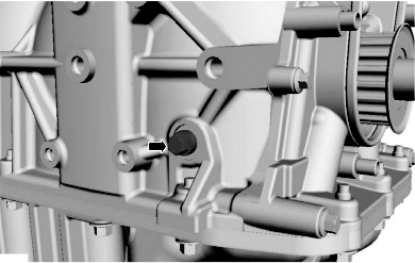

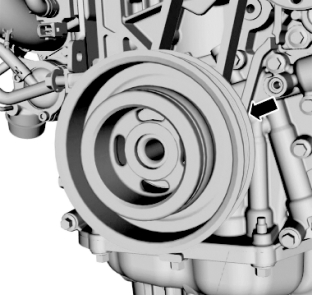

（18）仅顺时针旋转曲轴，如图18-199。

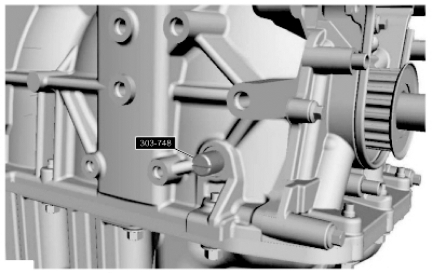

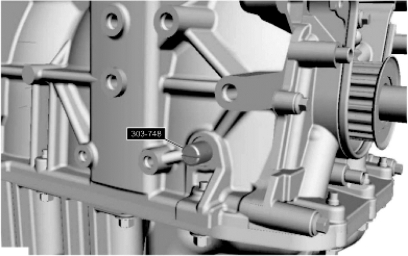

缓慢旋转曲轴直到曲轴停止。安装专用工具：303-748锁止工具，曲轴。

图18-199

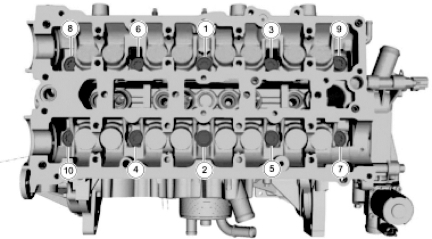

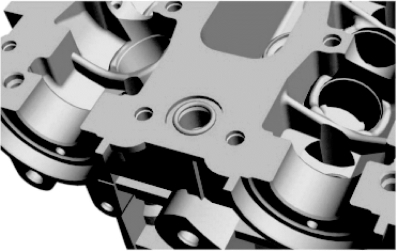

（19）确保安装新的螺栓，如图18-200。

确保没有油液出现在气缸盖螺栓螺纹中。

扭矩：

·级1：5N·m

·级2：15N·m

·级3：35N·m

·级4：90°

·级5：90°

图18-200

（20）注意：如果O形密封环未受损，则应重新使用，如图18-201。

图18-201

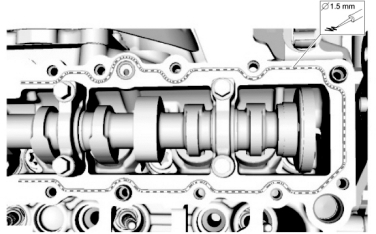

（21）确保接合面干净，无异物。如图18-202。注意：部件必须在涂上密封胶5min之内装上。材料：法兰封剂（WSS-M2G348-A11）。

图18-202

（22）确保部件安装于拆卸时所标注的位置上，如图18-203。

确保安装新的螺栓。

注意：必须用清洁的机油润滑部件。

大约在第四缸气门重叠位置处安装凸轮轴。

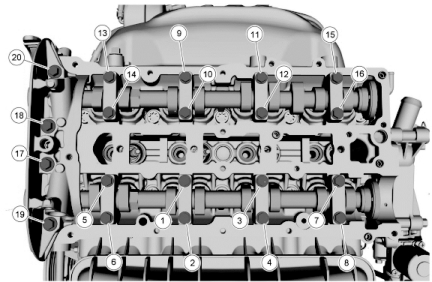

扭矩：

·1-16：级1为7N·m，级2为45°

·17、18：级3为10N·m，级4为70°

·19、20：级5为10N·m，级6为53°

图18-203

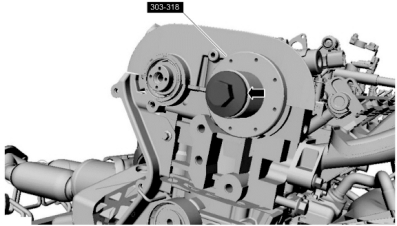

（23）用发动机机油涂上凸轮轴轴颈和凸轮轴油封密封唇口。如图18-204。

使用专用维修工具：303-318定位器/安装工具，曲轴前密封件。

图18-204

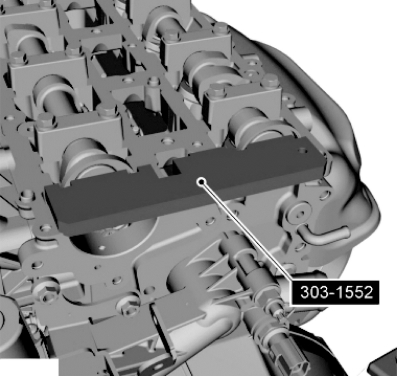

（24）安装专用工具：303-1552定位工具，凸轮轴。如图18-205、图18-206。

图18-205

图18-206

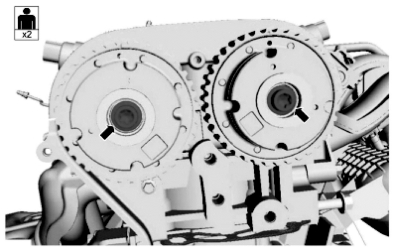

（25）使用开口扳手防止部件转动，如图18-207。

安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。

扭矩：25N·m。

拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。

图18-207

（26）拆下专用工具：303-1552定位工具，凸轮轴，如图18-208。

图18-208

（27）使用开口扳手防止部件转动，如图18-209。

扭矩：75°。

图18-209

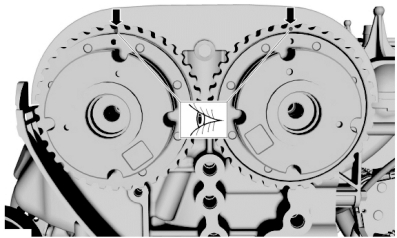

（28）安装专用工具：303-1552定位工具，凸轮轴，如图18-210。

图18-210

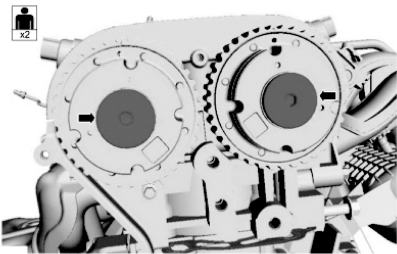

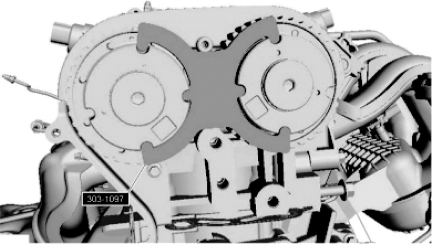

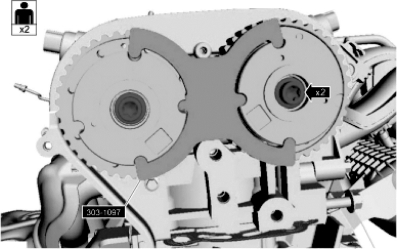

（29）注意：只有气门正时正确时，才可安装专用工具，如图18-211。

安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。

图18-211

（30）使用开口扳手防止部件转动。扭矩：16N·m。如图18-212。

图18-212

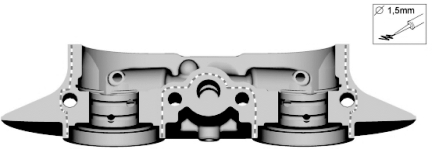

（31）确保接合面干净，无异物。如图18-213。

注意：部件必须在涂上密封胶5min之内装上。材料：法兰封剂（WSS-M2G348-A11）。

图18-213

扭矩：10N·m，如图18-214。

图18-214

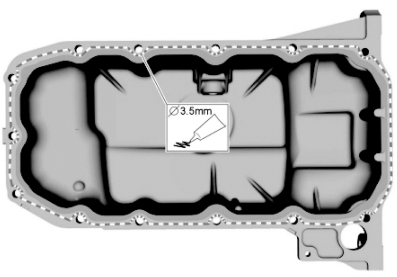

（32）注意：确保接合面干净，无异物，如图18-215。

注意：部件必须在涂上密封胶5min之内装上。材料：法兰封剂（WSS-M2G348-A11）。

图18-215

①扭矩（图18-216）：

·1-8：4N·m

·1-8：14N·m

·9、10：11N·m

图18-216

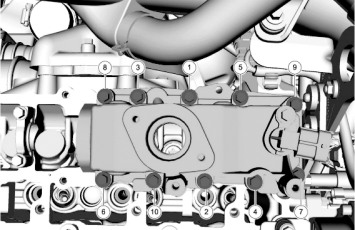

②扭矩（图18-217）：

·级1：5N·m

·级2：9N·m

·级3：10N·m

图18-217

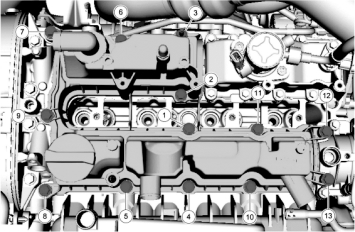

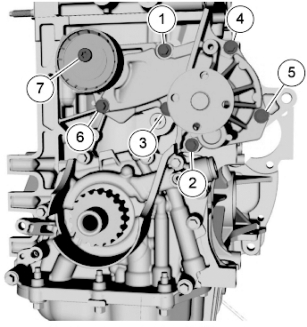

③扭矩（图18-218、图18-219）：

·1-6：10N·m

·7：25N·m

图18-218

图18-219

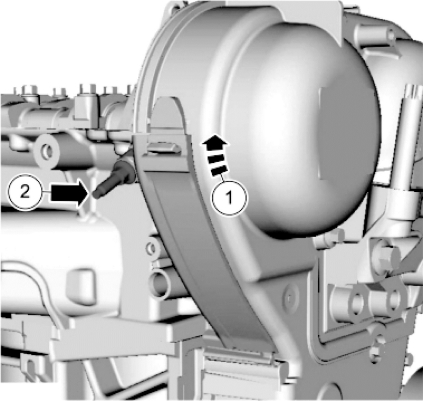

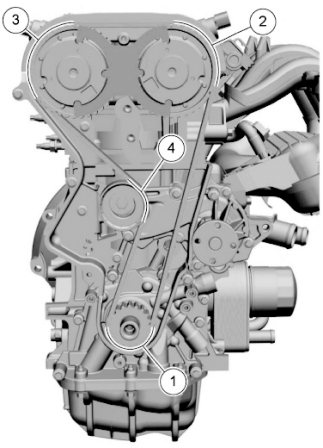

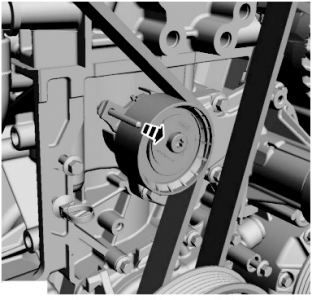

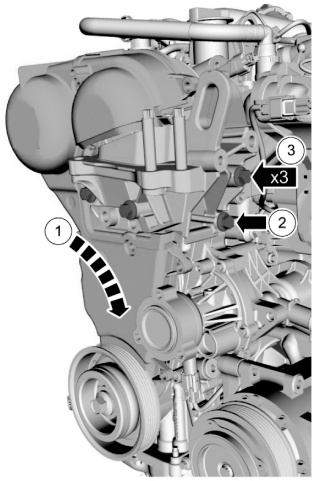

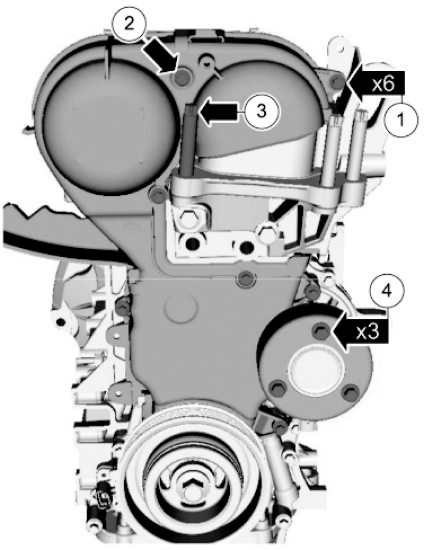

（33）警告：张紧装置位于弹簧压紧装置下。小心处理张紧装置。未遵循这些说明，可能会造成人身伤害。如图18-220、18-221。

图18-220

图18-221

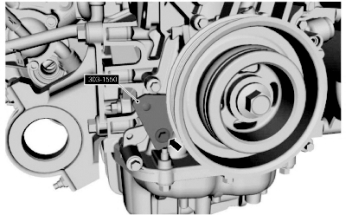

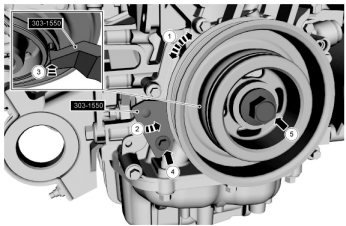

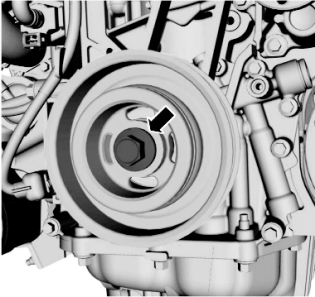

（34）安装专用工具：303-1550定位工具，曲轴减震器，如图18-222。

使用专用维修工具：303-1550定位工具，曲轴减震器。注意：在此阶段，仅用手指拧紧螺栓。

确保安装新的螺栓。注意：在此阶段，仅用手指拧紧螺栓。

图18-222

（35）拆下专用工具：303-1550定位工具，曲轴减震器，如图18-223。

图18-223

扭矩（图18-224）：

·级1：100N·m

·级2：90°

·级3：等候10s

·级4：15°

图18-224

（36）拆下专用工具：303-748锁止工具，曲轴，如图18-225。

图18-225

（37）拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置，如图18-226。

图18-226

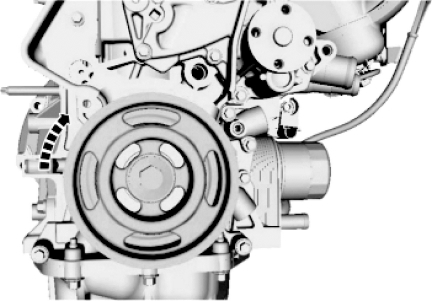

（38）仅顺时针旋转曲轴。旋转曲轴圈直到个号活塞在上止点前大约45°，如图18-227。

图18-227

（39）安装专用工具：303-748锁止工具，曲轴，如图18-228。

图18-228

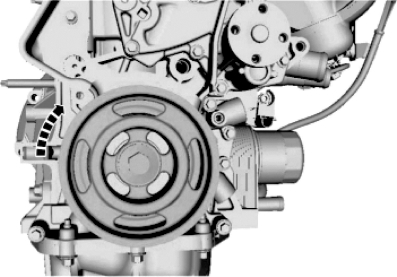

（40）仅顺时针旋转曲轴。缓慢旋转曲轴直到曲轴停止，如图18-229。

图18-229

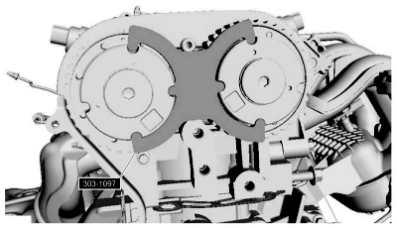

（41）注意：只有气门正时正确时，才可安装专用工具，如图18-230。

①安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。

②拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。

图18-230

（42）拆下专用工具：303-748锁止工具，曲轴，如图18-231。

图18-231

扭矩（图18-232）：20N·m。

图18-232

（44）注意：不同长度的螺栓，如图18-233。

注意：安装所有螺栓并用手拧紧，然后再最后拧紧。扭矩：55N·m。

图18-233

①扭矩：10N·m。

②扭矩：10N·m。

③扭矩：10N·m。

注意：在此阶段，仅用手指拧紧螺栓。如图18-234。

图18-234

扭矩（图18-235）：10N·m。

图18-235

扭矩（图18-236）：8N·m。

图18-236
