福睿斯（2012—2018年自动挡车型），发动机型号：1.5L Duratec-16V Ti-VCT（81kW）-Sigma。
1.专用工具/通用设备。
（1）正时皮带张紧器锁止工具，如图18-105。
图18-105
（2）可变凸轮轴正时液压控制装置锁止工具，如图18-106。
图18-106
图18-107
（4）曲轴前密封件定位器/安装工具，如图18-108。
图18-108
（5）凸轮轴定位板，如图18-109。
图18-109
图18-110
（7）飞轮锁止工具，如图18-111。
图18-111
（8）曲轴密封件安装工具，如图18-112。
图18-112
（9）安装支架，如图18-113。
图18-113
（10）303-435安装托架，如图18-114。
图18-114
（11）303-435-06安装板，如图18-115。
图18-115
（12）火花塞套筒，如图18-116。
图18-116
（13）正时销，曲轴TDC，如图18-117。
图18-117
（14）圆头钢尺。
（15）孔径规。
2.安装。

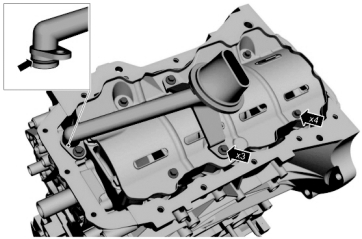

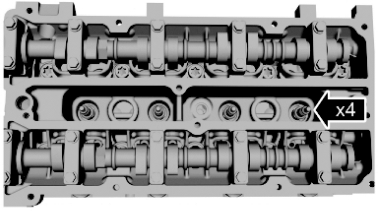

（1）扭矩10N·m，如图18-118。
图18-118

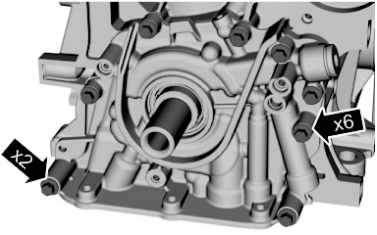

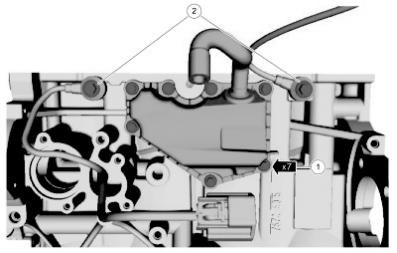

（2）在此阶段仅用手拧紧螺栓。注意不同长度的螺栓。如图18-119。
图18-119

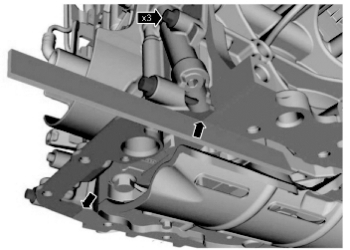

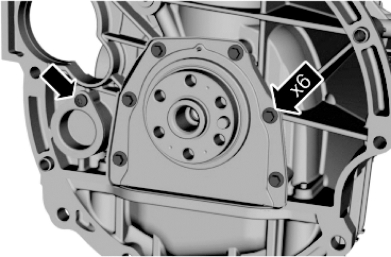

（3）确保元件已校准。通用设备：圆头钢尺。如图18-120。
图18-120
①扭矩：11N·m，如图18-121。
图18-121
②扭矩：10N·m，如图18-122。
图18-122
（4）安装M8×20插销，如图18-123。
图18-123

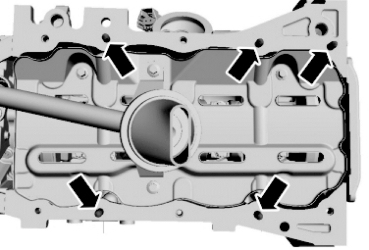

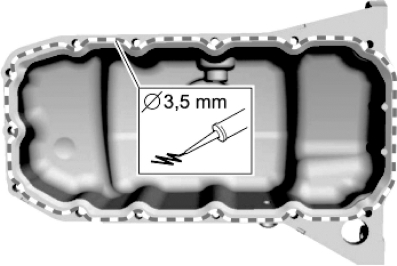

（5）组件必须在涂上密封胶10min之内装上。材料：硅密封胶（WSE-M4G323-A4）。如图8-124。
图18-124
（6）在此阶段仅用手拧紧螺栓。

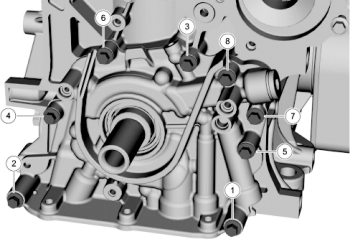

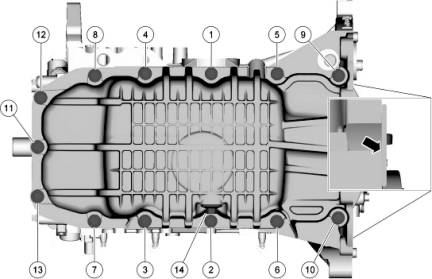

（7）拆卸插销并安装固定螺栓，如图18-125。通用设备：圆头钢尺。
扭矩：
·螺栓1-13：19N·m
·螺栓14：27N·m
图18-125

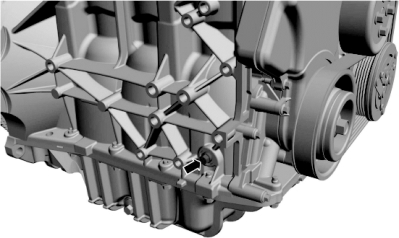

（8）拆卸盲孔螺栓，如图18-126。
图18-126
（9）仅顺时针旋转曲轴。旋转曲轴，直到撞到特殊工具使其停止。如图18-127。
安装专用工具：303-748锁止工具，曲轴。
图18-127

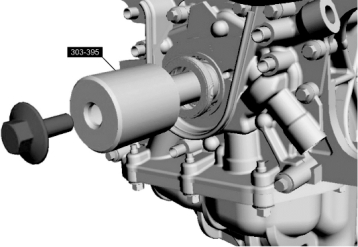

（10）使用专用维修工具：303-395安装工具，曲轴密封件。如图18-128。
材料：发动机油SAE 5W-30（WSS-M2C913-C）。
图18-128
①扭矩：10N·m。
②扭矩：18N·m。如图18-129。
图18-129

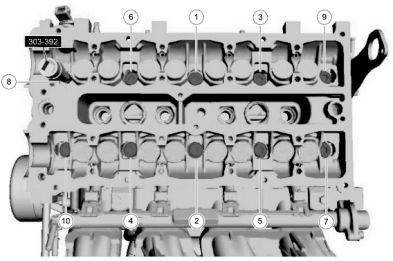

（11）确保没有油液存在于气缸盖螺栓的螺纹孔内。确保安装新的螺栓。
使用专用维修工具：303-392套筒，气缸盖螺栓。如图18-130。
扭矩：
·级1：5N·m
·级2：15N·m
·级3：35N·m
·级4：75°
图18-130
（12）确保这些元件安装在拆卸前如图18-131标注的位置。
图18-131

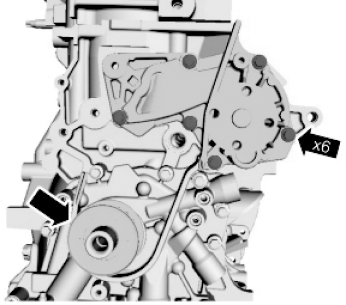

（13）组件必须在涂上密封胶5min之内装上，如图18-132。材料：密封胶（WSK-M2G348-A5）。
图18-132

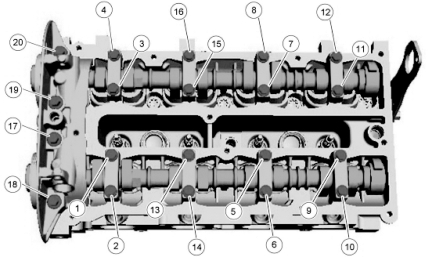

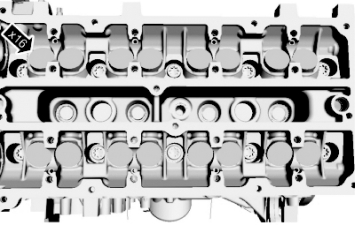

（14）确保凸轮轴和凸轮轴轴承盖安装在原来的位置上。
在凸轮轴盖表面涂抹干净机油，如图18-133。
材料：发动机油SAE 5W-30（WSS-M2C913-C）。安装凸轮轴，与4号活塞重叠。
均匀地拧紧螺栓，一次半圈，直到凸轮轴轴承盖位于相对气缸盖上。
①螺栓1-16，扭矩：7N·m。
②螺栓17-20，扭矩：10N·m。
③螺栓1-16，扭矩：45°。(www.daowen.com)
④螺栓17-19，扭矩：70°。
⑤螺栓18-20，扭矩：53°。
图18-133
（15）请确保已安装新的部件。

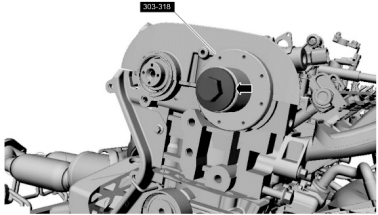

使用专用维修工具：303-318定位器/安装工具，曲轴前密封件，如图18-134。
材料：发动机油SAE 5W-30（WSS-M2C913-C）。
图18-134
（16）确保安装新的螺栓。扭矩：10N·m。如图18-135。
图18-135

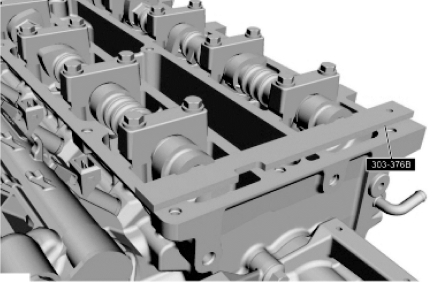

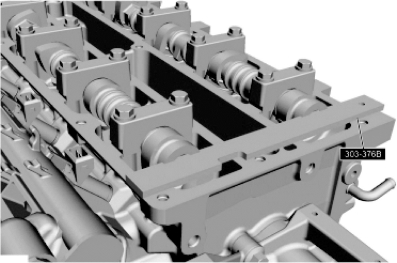

（17）安装专用工具：303-376B定位板，凸轮轴。如图18-136。
图18-136

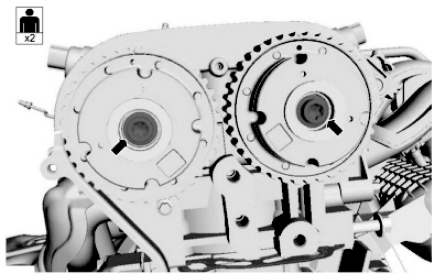

（18）用开口扳手和六角螺栓，固定凸轮轴，以防止其转动。
可变阀正时（VVT）定时记号必须位于12点钟位置。如图18-137。

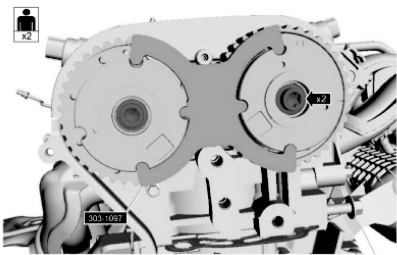

安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。扭矩：25N·m。
图18-137
（19）拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置，如图18-138。
图18-138
（20）拆下专用工具：303-376B定位板，凸轮轴，如图18-139。
图18-139

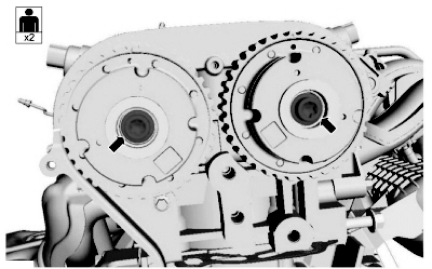

（21）用开口扳手和六角螺栓固定凸轮轴，以防止其转动。扭矩：75°，如图18-140。
图18-140

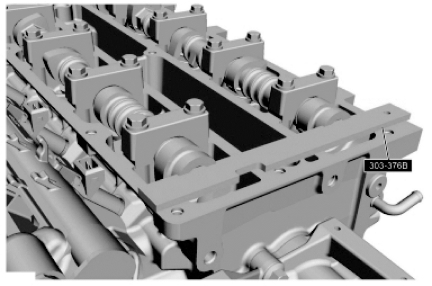

（22）安装专用工具：303-376B定位板，凸轮轴。如图18-141。
图18-141

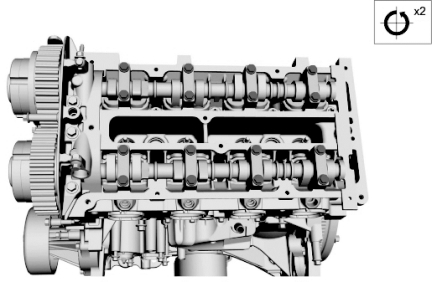

（23）注意：只有气门正时正确时，才可安装专用工具。如果专用工具不能安装，按照之前步骤重复调整。如果通过调整气门正时无法安装特殊工具，将所有凸轮轴轴承盖螺栓松开2圈并插入特殊工具。如图18-142。
图18-142
（24）拆下专用工具：303-376B定位板，凸轮轴。如图18-143。
图18-143

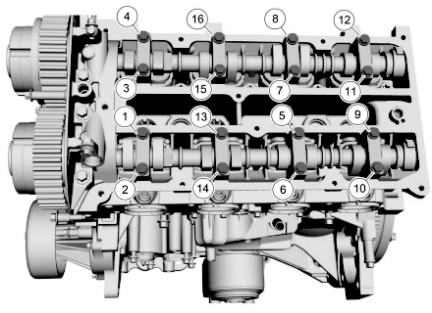

（25）均匀的拧紧螺栓，一次半圈，直到凸轮轴轴承盖位于相对气缸盖上。如图18-144。
螺栓1-16，扭矩：7N·m。
螺栓1-16，扭矩：45°。
图18-144
（26）用开口扳手和六角螺栓，固定凸轮轴，以防止其转动。扭矩：16N·m。如图18-145。
图18-145

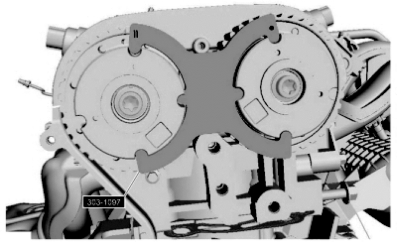

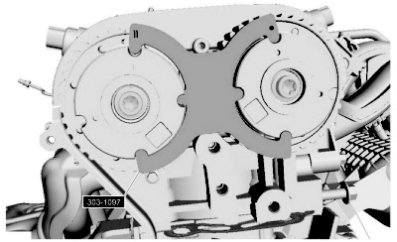

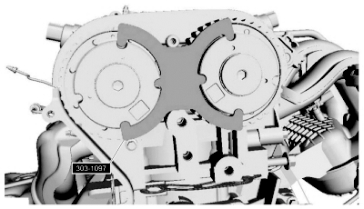

（27）安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。如图18-146。
图18-146
（28）警告：操作压缩弹簧时，需格外小心。
装卸正时皮带，顺时针，启动VVT。扭矩：25N·m。如图18-147。
图18-147

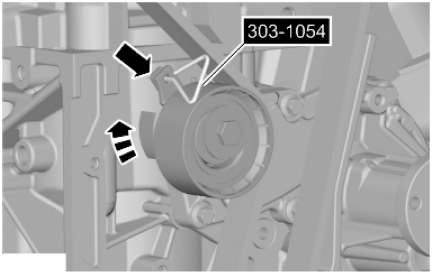

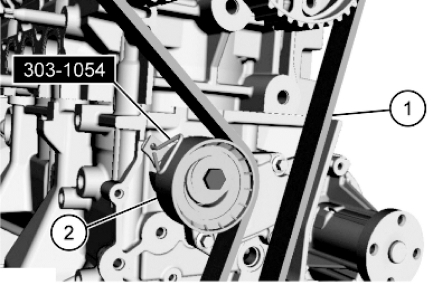

（29）警告：操作压缩弹簧时，需格外小心。拆下专用工具：303-1054锁止工具，正时皮带张紧器。如图18-148。
图18-148
（30）a=81mm，螺栓M14×80，如图18-149。通用设备：孔径规。
图18-149

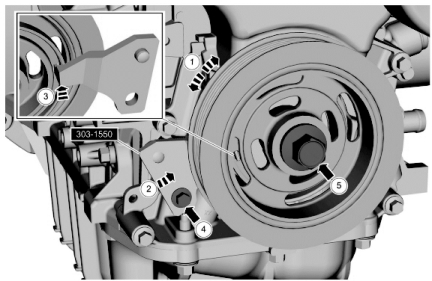

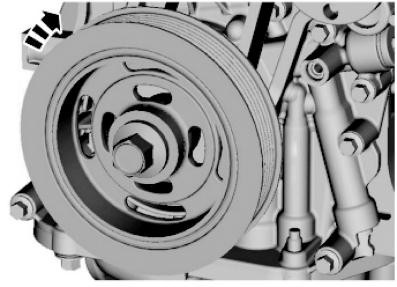

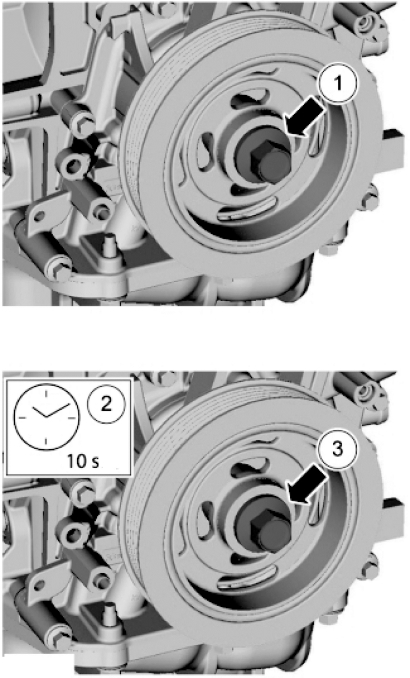

（31）安装专用工具：303-1550定位工具，曲轴减震器。
安装专用工具：303-1550定位工具，曲轴减震器。确保安装一个新螺栓。注意：在此阶段，只用手指拧紧螺栓。如图18-150。
图18-150
（32）拆下专用工具：303-1550定位工具，曲轴减震器。如图18-151。
图18-151
①M14扭矩：
·级1：100N·m
·级2：90°
②M14扭矩：15°。如图18-152。
图18-152
（33）拆下专用工具：303-507正时销，曲轴TDC。如图18-153。
图18-153
（34）拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。如图18-154。
图18-154

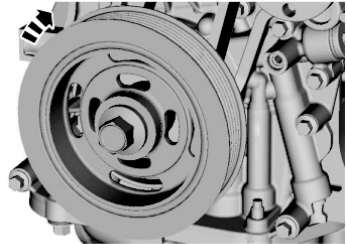

（35）仅顺时针旋转曲轴。旋转曲轴大约圈。如图18-155。
图18-155

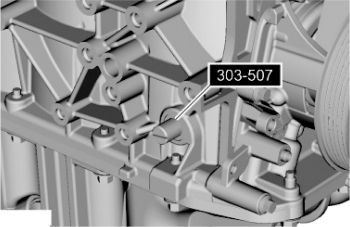

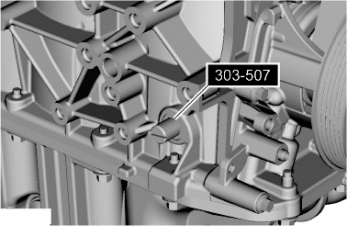

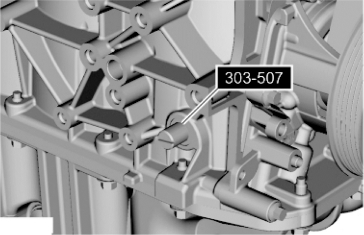

（36）安装专用工具：303-507正时销，曲轴TDC。如图18-156。
图18-156
（37）仅顺时针旋转曲轴。旋转曲轴直至抵住专用工具，如图18-157。
图18-157
（38）只有气门正时正确时，才可安装专用工具，如图18-158。
如果专用工具不能被安装，重复之前步骤。安装专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。
图18-158
（39）拆下专用工具：303-1097锁止工具，可变凸轮轴正时液压控制装置。如图18-159。
图18-159
（40）拆下专用工具：303-507正时销，曲轴TDC。如图18-160。
图18-160

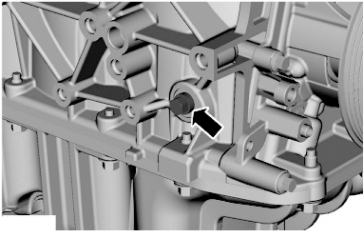

（41）安装盲孔螺栓扭矩：20N·m，如图18-161。
图18-161
（42）使用专用维修工具：303-499套筒，火花塞。如图18-162。
扭矩：15N·m。
图18-162

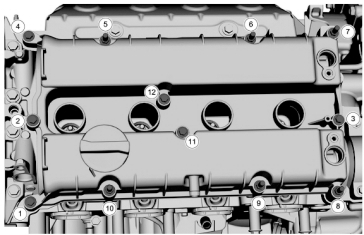

（43）确保结合面干净，无异物。将螺栓1旋转3～4圈进入。Bolts 2-12扭矩：10N·m。如图18-163。
图18-163
