维修提示
1)安装活塞环时,必须用活塞环钳进行拆卸和安装,活塞环开口错开120。;标记“TOP”朝着活塞顶。
2)安装活塞时,必须标出安装位置和所属气缸,活塞头上的箭头指向带轮侧。
3)活塞销必须用芯轴专用工具VW(222A)进行拆卸和安装,不易移动时将活塞加热到60℃。
4)连杆只能成套地进行更换,标出所属气缸箭头B(图1-7)。安装位置:标记箭;头A指向带轮侧。
5)不要混淆运转过的轴瓦。;
6)通过以折断法(断裂)拆开的连杆,连杆盖只能在一个位置上安装且只能安装;到所属的连杆上。;

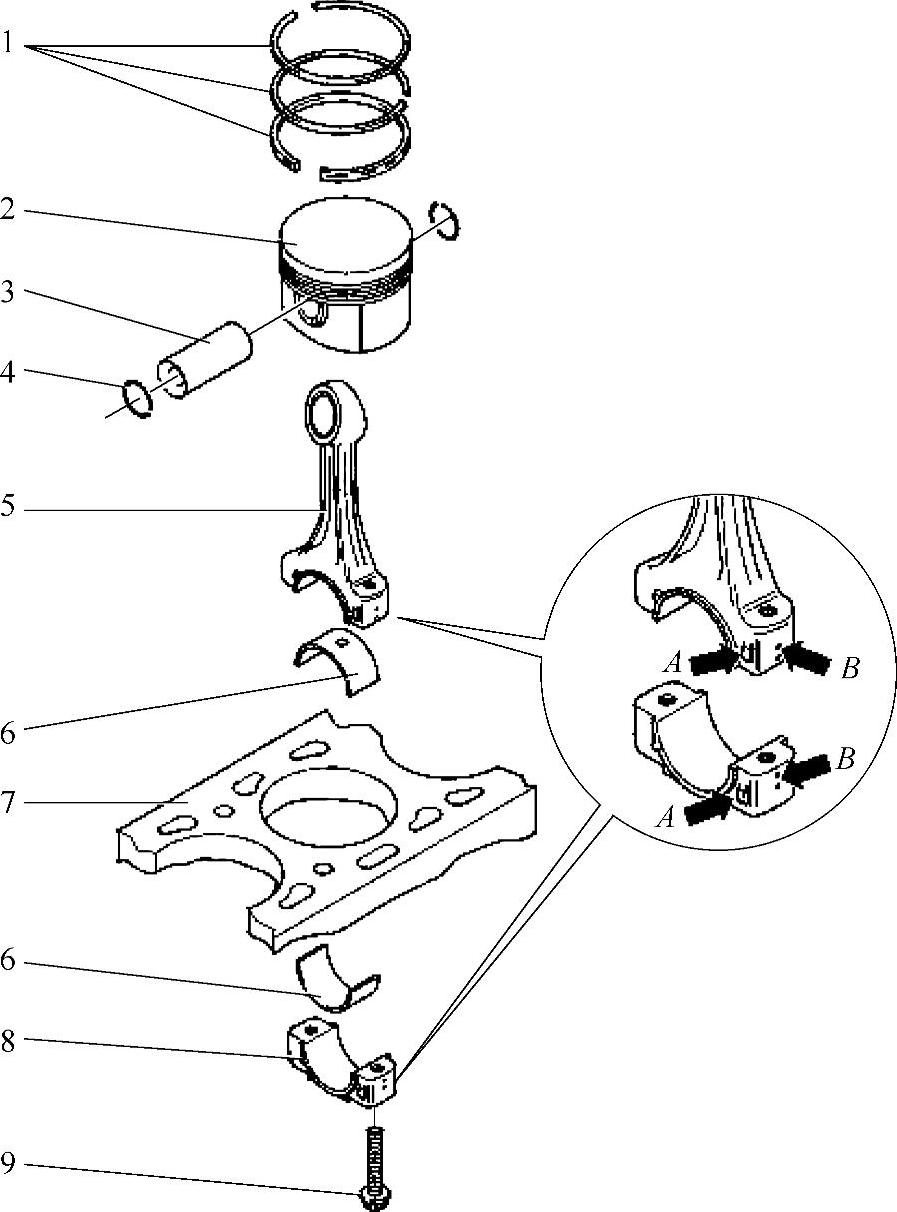

(1)活塞和连杆部件 活塞和连杆装配图如图1-7所示。
图1-7 活塞和连杆装配图
1—活塞环 2—活塞 3—活塞销 4—卡环 5—连杆 6—轴瓦 7—气缸体 8—连杆盖 9—连杆螺栓30N·m+90°(1/4圈)

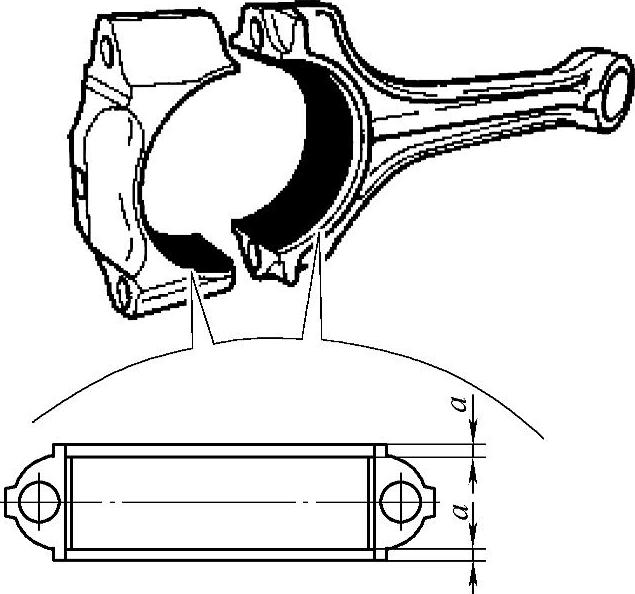

(2)轴瓦安装位置 将轴瓦居中装入连杆和连杆盖内,如图1-8所示左右的尺寸a必须一致。
图1-8 轴瓦安装位置
(3)检查活塞、活塞环和气缸内径

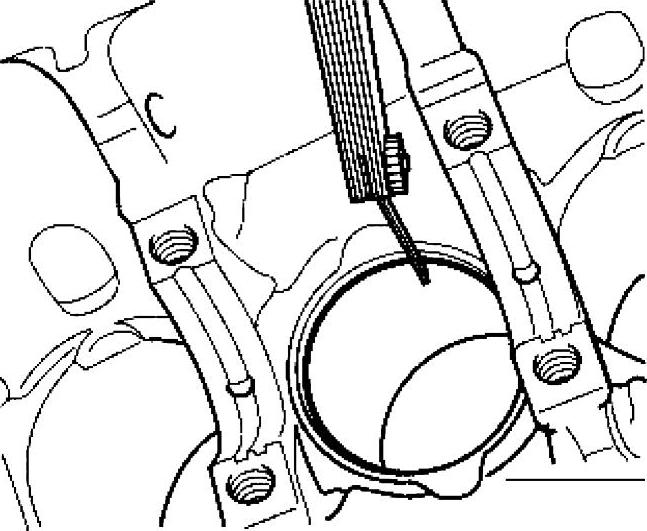

1)检查活塞环端口间隙。将环垂直地从上面推进气缸内(图1-9),距离气缸口上边缘约15mm。(www.daowen.com)
压缩环端口间隙:新的,0.20~0.40mm;磨损极限,0.8mm。
挡油环端口间隙:新的,0.25~0.50mm;磨损极限,0.8mm。

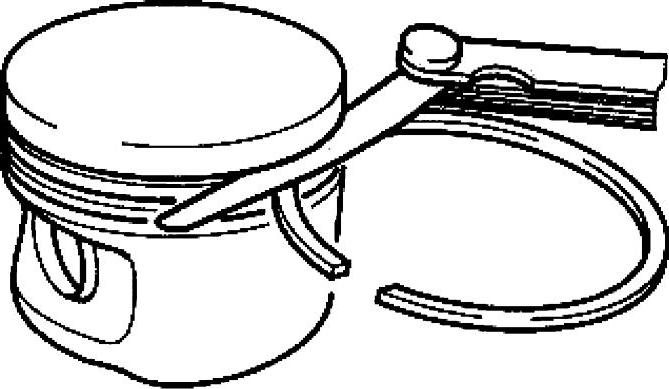

2)检查活塞环侧隙。检查前清洁环槽,然后如图1-10所示检查活塞环侧间隙。
压缩环侧间隙:新的,0.06~0.09mm;磨损极限,0.20mm。
挡油环侧间隙:新的,0.03~0.06mm;磨损极限,0.15mm。
图1-9 检查活塞环端口间隙
图1-10 检查活塞环侧隙

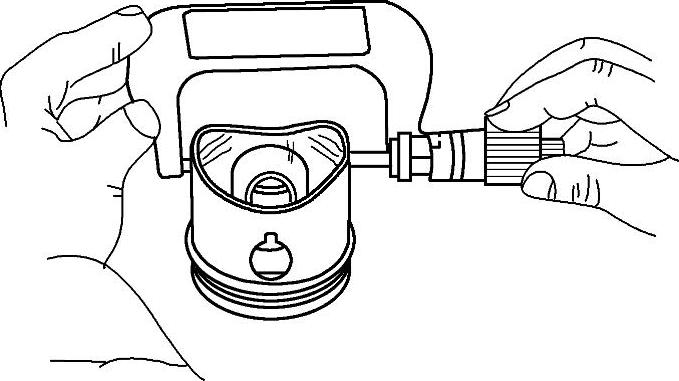

3)检查活塞。如图1-11所示,测量处距下边缘约10mm处,并与活塞销的轴线垂直(90°)。相对于额定尺寸的偏差,最大为0.04mm。
4)检查气缸内径。如图1-12所示,在3处位置上以交叉方式沿横向A和纵向B测量。相对于额定尺寸的偏差,最大为0.08mm。
图1-11 活塞检查
图1-12 气缸内径检查
