施工测量是整个幕墙施工的基础工作，直接影响着幕墙的安装质量。因此，先精确测量主体建筑物进行外轮廓线，然后根据测量结果调整幕墙施工图，如影响不大可针对土建结构进行调整，并经设计师确认，因此必须努力提高测量放线的精度。

1)测量管理机构(图6-111)

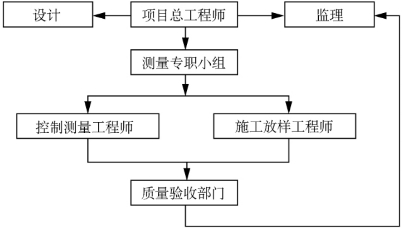

图6-111 测量管理机构框图

2)控制网的建立

(1)平面控制网的建立(表6-23)

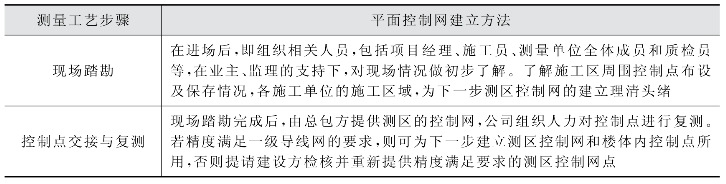

表6-23 平面控制网的建立

(2)楼体内控制点的布设

如表6-24所示，布设方法为：在楼体±0．000层核芯筒周边布设内控制网，并用激光垂准仪将内控制网逐层(段)投测至需要测量控制的楼层，以作为放样幕墙特征点的控制依据。

表6-24 楼体内控制点的布设

(3)各楼层内控制点的布设及观测

在首层核芯筒周边布设4个内控制点，形成一个闭合导线网的形式，再按要求利用建设方提供的首级控制网对其进行观测，并对观测数据进行严密平差至精度满足要求，再提请监理方进行复核，以作本幕墙工程控制的依据。

其他需要测量放线层内控制点的布设就以首层已布设好的内控制网为基础，利用激光垂准仪向上投测。

总体原则是：能使用总承包方提供内控制点，就使用；若总承包方没有布设内控制点，我们就利用布设于±0层的经监理方复核内控网，自己布设上一层(段)内控网，每引测一层内控网，均需对其进行闭合观测，至精度满足要求为止。

首层内控制点以塔楼核心筒为基准投测。

图6-112 内控标记的钢板

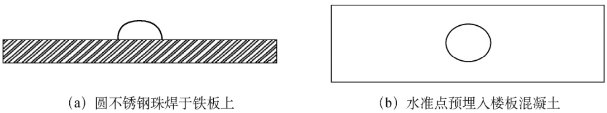

首层及各转换层控制点的埋设：±0层内控点做法如图6-112，在100毫米×100毫米×20毫米钢板上打上φ0．5毫米钢冲孔作为内控点标记，并以此点为交点，在相互垂直的两条线上再等距打上4个钢冲孔备用，以防点位锈蚀。再将铁板预埋入楼板内。根据该工程的特点，需要每层都要设置内控制点。

(4)首层内控制点的观测

在首层埋设好4个内控制点A、B、C、D后，即可用建设方提供的测区首级控制网，按下述步骤施测首层内控网。

第一步：在X2点架立全站仪，X1点架立三棱镜，A点架立三棱镜(假设X1、X2为建设方提供测区起始导线点)，测∠X1X2A六测回(按规范使用J2级全站仪可只观测二测回，为了提高精度，该工程采用六测回，下同)，边长X2A六测回。按下式计算测角中误差M，M≤±5″，边长中误差≤1/30 000，则进行下一站测量工作站测量工作。

第二步：在A点架立全站仪，X2架立三棱镜，B点架立三棱镜，同第一步观测∠X2AB六测回，边长AB六测回。

第三步：在A点架立全站仪，D点架立单棱镜，B点架立单棱镜，观测∠DAB六测回，边长AD、AB六测回。

同第三步在B～D点分别架立全站仪和单棱镜，采集外业数据，共4个内角，4条边长。

对外业数据进行平差处理，精度指标符合要求，则求出A～D各点坐标数据，并以A～D各点坐标数据对起始导线网X1、X2、…进行复核，点位误差不超过3毫米；在以A～D各点坐标数据作为楼体内控制网数据，报建设、监理方复核；经建设、监理方复核数据作为细部点放样基础及整栋楼体内控制网点向上引测的基础。

(5)其他楼层内控制点的布设

其他各需要测量放线楼层内控制点的布设同首层，观测方法也一致，只需在A、B、C、D四点分别架立全站仪及单棱镜，同上述采集4个内角4条边的数据，按规范要求进行平差及报监理复核即可。

3)内控制点的向上引测

内控制网建成后，随着楼层的加高，应对各内控制点逐层向上引测(图6-113)。(www.daowen.com)

图6-113 内控网引测方法图

楼板浇筑之前，在内控制网各点正上方预留200毫米×200毫米范围内控制点传递孔。需注意的是：内控制点及传递孔正上方均应无梁。

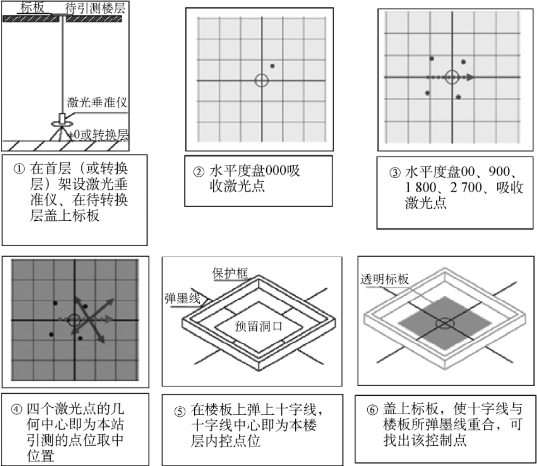

内控制点向上引测时间选择有利时间，如清晨和阴天等。内控制点投测前，先对各点进行复测，确认没有被破坏及挪动后再按上述方法进行投测。在±0层混凝土楼面内部控制点A、B、C、D上分别架设激光垂准仪，在待引测内控制点楼层预留孔上盖上透明标板，测量时仪器旋转四个方向一测回测定，每一个方向激光均在上方预留孔处所盖标板上投得一点，用笔在此点做上标记，然后再交叉连接四点，十字线交点即为所求引测点。引测完毕后，再用全站仪进行检查，即在同一测站上架设全站仪(装置弯管目镜)，测量其天顶角来检查，求得点位ΔX、ΔY和偏差值，偏差值小于1毫米不予改正。

内控制点引测好后，在楼板上弹上十字线，使十字线与标板十字线重合。以后使用时，盖上标板，找出该点，用后移除标板，盖上木板，以防踩空伤人。

内控制点全部投测到待引测层后，该层内控网形成一个闭合导线。对该导线网按内控制点施测方法进行复测，复测各个角度、边长，进行点位误差调整。如误差较大，应重新投测各点，直到误差满足要求，最终组成该楼层安装施工的控制网。

内控网在主楼每层都需要设置，转换层内控制点做法同首层一致。

4)高程控制网的建立

(1)起始水准点确立及复核

高程控制网的建立以总包方提供在±0位置的一个水准点S作为起始水准点，使用前用外围的水准点对其进行复核，精度满足要求后，作为高程向上引测的依据。

复核时采用高精密水准仪，按国家一、二等水准测量规范中二等水准测量规定执行。

图6-114 楼层水准点的做法

(2)各楼层高程控制网的建立

起始水准点经复核后，在各楼层布设高程控制网，各楼层水准网的布设方法如图6-114所示。

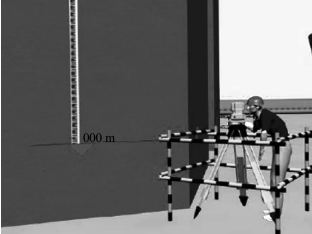

各楼层闭合水准网测量方法同上，待各楼层闭合水准网平差后，在墙上测出＋1．000米标高线上，弹上墨线，用红三角做标记(图6-115)。

(3)各楼层水准网向上引测

图6-115 高程控制网的建立

·水准点向上引测。①架设水准仪，在已知水准点立水准尺。②自上楼层悬挂钢尺，钢尺下端悬挂标准拉力重物。③水准仪分别读水准尺及钢尺读数。④搬站至上楼层，分别读钢尺及水准尺读数。⑤对楼层钢尺长度进行温度改正，并计算待引测楼层起算点高程。

同上各楼层高程控制网的建立的方法，测定待引测楼层高程控制网及＋1．000米标高线。

·使用全站仪天顶测距法对所引测高程控制网进行检核。①在±0．000米层的混凝土楼面(或先前已引测好的混凝土楼面)架设全站仪，通过气温、气压计测量气温、气压，对全站仪进行气象改正设置。②全站仪后视核心筒墙面＋1．000米标高基准线，测得仪器高度值。对仪器内Z向坐标进行设置，包括反射棱镜的常数设置。③全站仪望远镜垂直向上，顺着激光控制点的预留洞口垂直往上测量距离，顶部反射棱镜放在土建提模架或需要测量标高的楼层位置，镜头向下对准全站仪。由于全息反射贴片配合远距离测距时反射信号较弱，影响测距的精度，故该工程用反射棱镜配合全站仪进行距离测量。④计算得到反射棱镜位置的标高后，用水准仪后视全站仪测得的标高点(图6-116)，计算水准仪仪高值，将该处标高转移到核心筒处本楼层高度＋1．000米处(先前用钢尺引测得)，对两次所测＋1．000米标高线进行比较，两次所测标高误差在±2．0毫米以内，则以钢尺所引测高程为准，否则重新引测本楼层水准网。

图6-116 全站仪测得标高点

5)消除楼体沉降量及楼层压缩量的方法

(1)楼体沉降量

由于幕墙公司使用的是总承包方已预先加入沉降量的起始水准点，故幕墙公司不考虑楼体沉降量对水准点的影响，只要起始水准点与总承包方使用的起始点一致即可。

(2)楼层压缩量

由于该工程部分楼的楼体较高，至一定楼层后，压缩量相当大，故必须对其进行改正。具体方法为：依照上述全站仪天顶距法，对所引测于核心筒墙上高程点每十层做一个校核，差值平差入每一楼层。将平差后的数据报监理方审核。
