1)工艺流程

总体施工工艺流程：组合体配件制作→楼板面定位放线→剪力墙钢筋绑扎→墙体模板支设→螺栓对拉支撑位置定位→螺栓对拉紧固→封模浇筑混凝土→混凝土达到设计强度后拆模→取出斜向短螺杆支撑装置→下一层墙体循环利用。

2)操作要点

(1)组合体配件的制作：本组合体配件中的支撑铁垫片、螺纹套筒的焊接；螺母、斜向短螺杆的连接装置均按现场生产需求量和工程进度，联系特定生产厂家统一定型进行配件的批量生产。

(2)剪力墙结构竖向钢筋绑扎完毕后支设模板，进行测量定位放线，在墙体转角纵横墙两侧模板螺杆对拉位置上留孔，以使对拉斜向短螺杆穿越两侧墙面，在模板上固定，形成斜向对拉。对拉螺栓竖向间距离第一道螺杆离地面200毫米，第二道以上螺杆间距450毫米。

(3)剪力墙转角两侧竖向模板支设和斜向短螺杆穿越两侧墙面模板预留口施工完成后，进行螺纹套筒、支撑铁垫片组合体的安装配套，螺纹套筒套住短向斜螺杆的两末端，支撑铁垫片固定在模板支撑体系的钢管撑上。最后用螺母将短向斜螺杆两末端与螺纹套筒固定，螺母最终固定后短向斜螺杆两端要留出3～5个螺纹，最终形成短螺杆斜向对拉的墙体模板支撑体系(图6-98)。

(4)封模后浇筑结构混凝土，待结构达到设计强度后拆模，松开斜向短螺杆组合模板体支撑体系的螺母，取出短螺杆以及焊有螺纹套筒的支撑铁垫片，进行下一层墙体循环重复使用。(www.daowen.com)

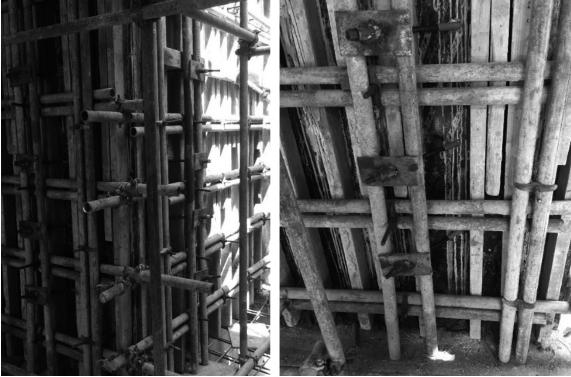

图6-98 斜向短螺杆对拉组合支撑体系施工成形图

(5)支撑铁垫片、螺纹套筒的焊接；螺母、斜向短螺杆的质量要严格控制，原材料进场前严格检验，抽样送检，提高原材料加工质量。

(6)对拉螺栓拉结紧固施工严格按模板支撑体系技术规程施工，保证模板支撑体系稳固，确保模板施工质量。

(7)浇筑混凝土时，振捣混凝土的振动棒避免触碰对拉螺杆，以免支撑体系发生位移。
