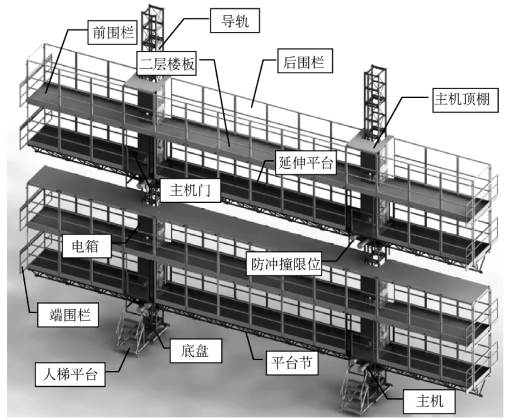

工程所应用GJJ双层施工升降平台即两级双柱双层平台,其组成由两级双层平台板、导轨、主机箱等构成,每套主机有两个电机及减速机,通过减速机输出端的齿轮与标准节的齿条啮合,以实现平台的上下运行。双柱平台还带有自动控制系统,以确保平台的水平状态。安装操作简易、快捷。两级双柱两层平台主要构成如图6-66所示。平台靠齿轮、齿条传动,主要由主机(含电机)、标准节、平台节、围栏、底盘、附墙、控制系统、防冲撞限位和延伸平台等部件组成。
图6-66 两级双柱两层平台的主要构成
(1)主机

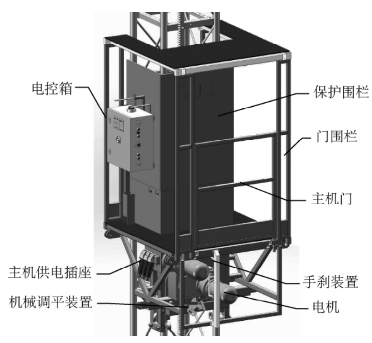

如图6-67所示,主机上装有电机、电控箱、手刹装置、主机供电插座、机械调平装置、主机门和保护围栏等。标准主机长1.5米(安装平台节方向),走人过道宽740毫米。平台带有匀速限速器,当特殊情况下平台下滑速度过快时,能延缓平台下滑的速度。每套主机有两个电机及减速机,通过减速机输出端的齿轮与标准节的齿条啮合,以实现平台的上下运行。双柱平台还带有自动控制系统,以确保平台的水平状态。
图6-67 主机的构成
图6-68 标准节
(2)标准节

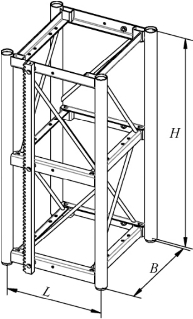

平台采用650毫米×650毫米×1 508毫米单齿标准节(图6-68),每个标准节高1 508毫米,截面主立管中心距一般为650毫米×650毫米,齿条模数为8毫米。标准节之间用M24螺栓相连组成导轨架,通过与底盘连接、安装附墙架与建筑物固定,作为平台上下运行的导轨。
标准节的主要参数:尺寸L=650毫米、尺寸B=650毫米、尺寸H=1 508毫米、重量G=125千克。
(3)平台节
图6-69 平台节
平台节是升降平台的主要工作平面,由不同数量和不同尺寸的平台节组合可以构成多种平台长度。如图6-69所示,常用平台节的主要参数为:尺寸L=1 500毫米、尺寸B=1 200毫米、尺寸H=815毫米、重量G=110千克。
(4)围栏
围栏(图6-70)安装在平台节和平台节二层楼板上,分前围栏和后围栏,用于保护工人在平台节上工作时的安全。围栏的主要参数为:尺寸L=1 480毫米、尺寸B=40毫米、尺寸H=2 070毫米、重量G=42/26千克。(www.daowen.com)
图6-70 围栏
图6-71 底盘

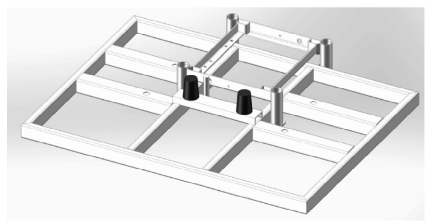

(5)底盘
连接基础底盘(图6-71),安装高度在50米以上需用此底盘,此底盘与基础预埋件通过螺栓相连或与预埋钢板焊接,使用此底盘需制作基础。
(6)附墙架

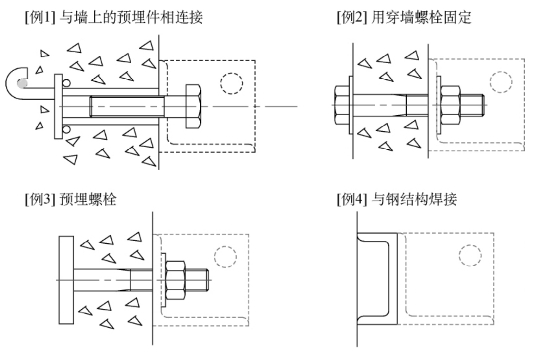

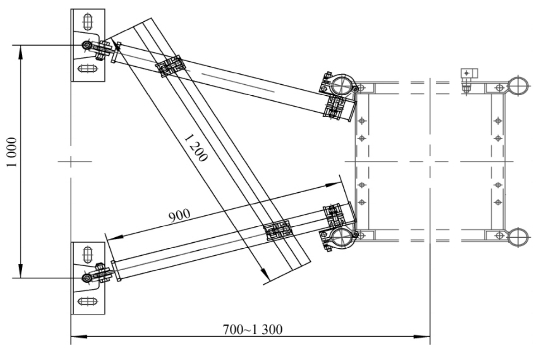

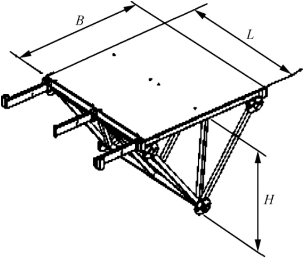

如图6-72所示,附墙架可在一定范围内调节某些尺寸,来满足不同附墙距离的要求。沿导轨架高度,一般每隔3~6米安装一道附墙架。附墙架与墙可以有多种连接形式(图6-73)。根据施工地实际情况,选择以上附墙架与墙的连接方式,并自备连接螺栓及零件,其强度必须能够承受F=32千牛,可选用强度等级为8.8级或以上的M24螺栓。如果现场安装情况较特殊,可与具体机械设备生产厂家协商和定制。
图6-72 附墙架
图6-73 附墙架与墙的连接形式
(7)控制系统

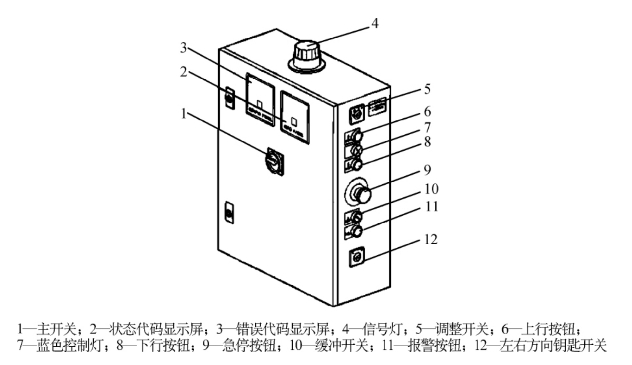

电器部分固定安装在平台的电控箱中,简单的结构使安装和维修简便。以下部件被安置在电控箱里面:主开关、延时安全保护开关、控制延时开关、变压器、自动熔断器。如图6-74所示,电控箱安装以下按钮。
图6-74 电控箱的按钮标识
