泰州市金融服务区一标段5＃6＃楼(图6-1)位于泰州市海陵路东侧、鼓楼路西侧、328国道以北。该工程地下2层，地上56层，主楼屋面标高＋233．90米，附带7层裙房，裙房顶标高＋33．70米，地下建筑面积约23 800米2，地上总建筑面积约115 883米2。裙房以下功能为办公，塔楼功能为办公和企业家会所，主楼和裙房之间不设缝。该工程主楼裙房以下采用钢筋混凝土框架(钢管混凝土柱)—钢筋混凝土核心筒结构；裙房以上采用钢框架(钢管混凝土柱)—钢筋混凝土核心筒结构；地下室采用现浇钢筋混凝土框架结构。抗震等级一级；中间为钢筋混凝土核心筒结构，抗震等级为特一级。

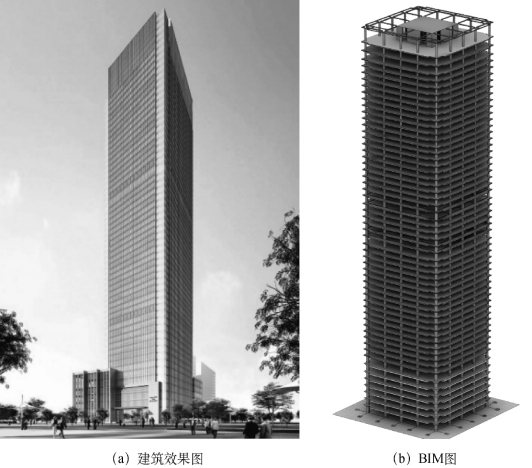

图6-1 泰州市金融服务区一标段5＃6＃楼

该工程主楼为“钢管混凝土柱、钢梁—钢骨混凝土核心筒”混合结构，裙房为混凝土结构。外框架为钢管混凝土柱，中间核心筒钢骨主要为焊接H形钢柱和焊接十字形钢柱，框架钢梁和次梁主要为焊接H形钢梁。核心筒钢骨柱截面BIM如图6-2所示，标准层主要截面BIM如图6-3所示。在结构体系中，钢柱为结构的主要承重结构，主要由钢框架钢管柱、核心筒钢柱等组成。外框筒柱为圆管柱(表6-1)，内灌混凝土，截面尺寸随结构层高的增加而减小。核心筒钢骨柱主要采用H形钢柱和十字形截面柱。该工程外框柱之间、外框柱与核心筒之间均通过钢梁连接，钢梁截面形式均为H形钢(详见图6-4和表6-2)。

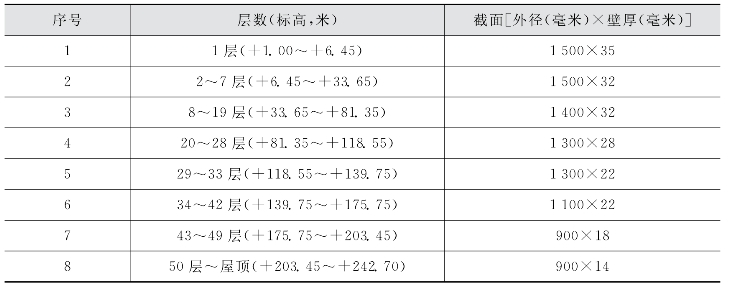

表6-1 泰州市金融服务区超高层建筑的外框柱截面表

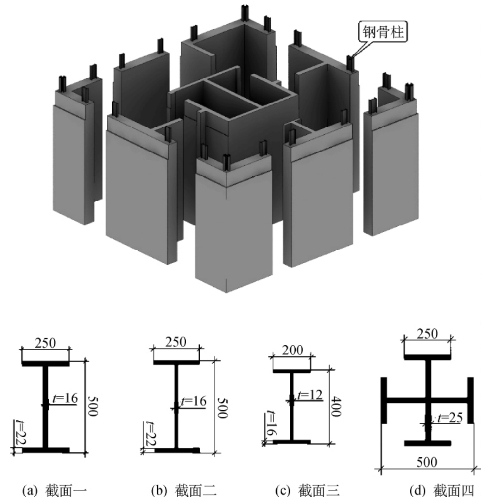

图6-2 核心筒钢骨柱截面BIM

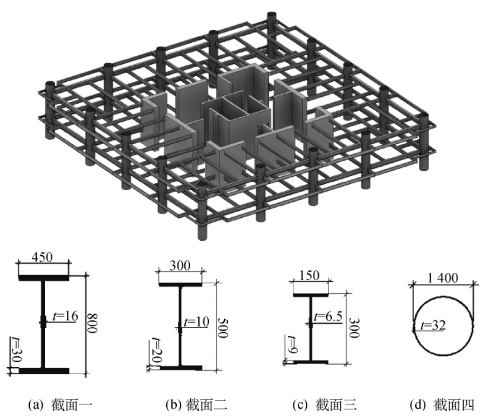

图6-3 标准层主要截面BIM

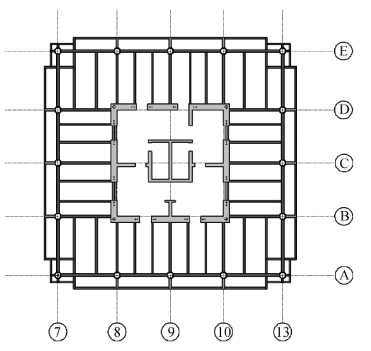

图6-4 钢梁布置BIM投影图(7层以上部分)(www.daowen.com)

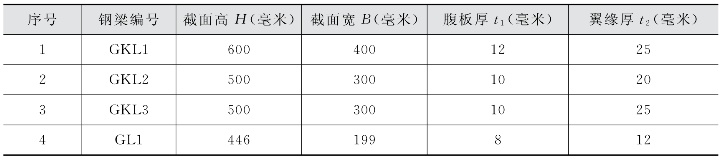

表6-2 H形钢梁截面表(部分)

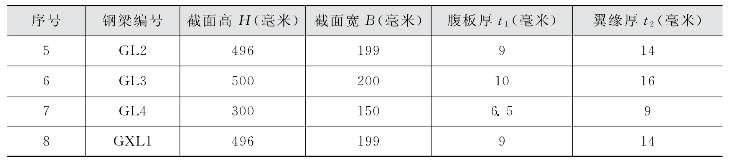

(续表)

为了便于指导钢结构构件的工厂加工制作和施工现场吊装，利于技术交底，构建了该工程典型的钢节点BIM。外框柱节点大样详见图6-5，核心筒钢柱节点大样详见图6-6，钢柱、钢梁连接节点大样详见图6-7。

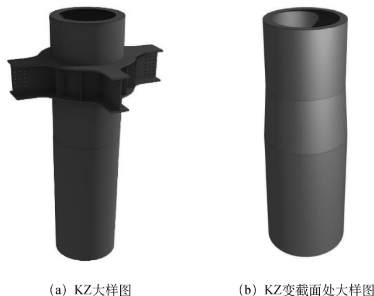

图6-5 外框柱节点大样

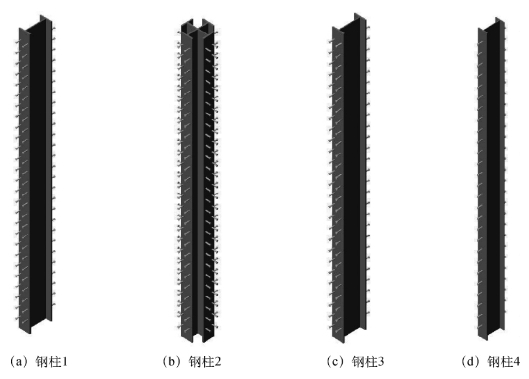

图6-6 核心筒钢柱节点大样

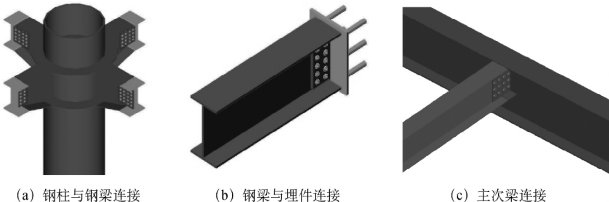

图6-7 钢柱、钢梁连接节点大样
