(1)BIM-4D基本概念

泰州市金融服务区建筑群地下室的机电管线复杂程度高，施工过程中涉及多专业的协作，对各专业施工的先后顺序和空间位置的安排需“精细化”控制。在三维建筑信息几何模型的基础上，增加时间维，从而进行4D施工模拟。通过安排合理的施工顺序，在劳动力、机器设备、物资材料及资金消耗量最少的情况下，按规定的时间完成满足质量要求的工程任务。基于可视化的4D施工模拟及进度控制，识别出施工过程中潜在的交错、打架现象，分析分区、分块施工的可行性，进行小范围的工序变更和优化，实现施工进度控制。

(2)支吊架BIM应用

以施工企业所首先关注的支吊架为例，基于BIM技术对支吊架选型、支吊架校核计算、支吊架预制等工作进行精确控制。如图5-37所示，泰州市金融服务区地下室负二层的公共区域支吊架BIM布置，据此综合考虑消防管线等其他管线的空间布置和施工顺序。

根据管道材质、尺寸、安装工艺以及安装条件的不同，选择合适的支吊架类型(图5-38)并提供给现场项目人员，对实际工程支吊架的选型提供帮助。成品支吊架可以预先制作BIM的族，以供机电专业快速建模时使用，从而提高BIM建模效率。

所有支吊架选型后应进行校核计算(图5-39)：在支吊架软件中，赋予支吊架管道重力荷载、水平荷载以及地震荷载予以计算支吊架吊杆、横担的强度，并与国标进行比对，生成支吊架强度计算报告。将优化设计完成的支吊架数据规整导出，进行工厂预制化加工，降低施工现场粉尘、噪声污染，节约施工场地，实现绿色施工和节能减排。

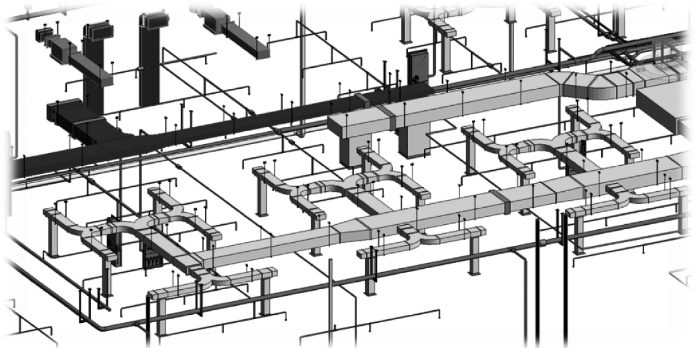

图5-37 泰州市金融服务区地下室公共区域支吊架BIM布置

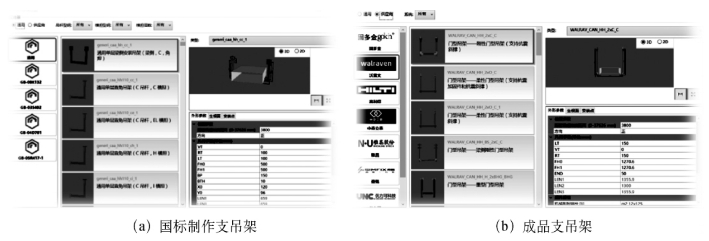

图5-38 支吊架类型(www.daowen.com)

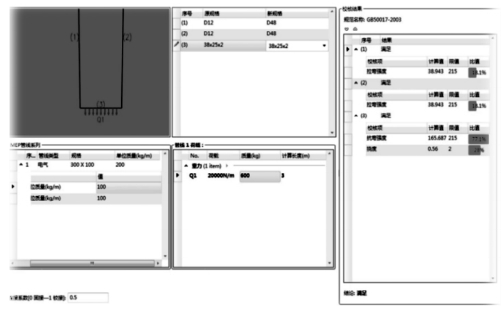

图5-39 支吊架校核计算

对建好的BIM布置相关支吊架，统计生成支吊架详细材料清单(图5-40)，交付给相应厂家经校核无误后，对支吊架进行预制加工。

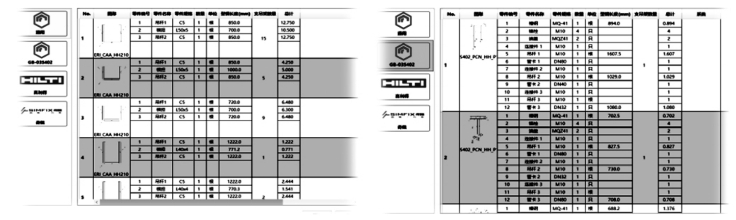

图5-40 支吊架材料清单表(泰州金融范例)

(3)BIM-4D施工模拟

以BIM模型为载体，关联相关的施工进度计划，将传统的施工进度计划转换为三维可视化，使建设单位、监理单位以及项目施工人员能更加直观地了解项目施工流程和项目资金、资源流动情况。机电专业BIM-4D施工进度模拟动画如图5-41所示。

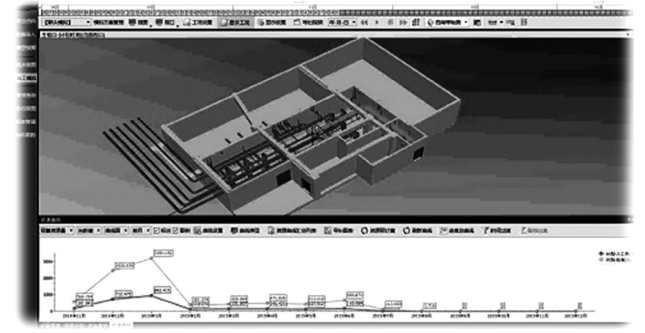

图5-41 机电专业BIM-4D施工进度模拟动画
