金融服务区建筑群的检测点布置和实施

时间:2023-09-24 理论教育 版权反馈
【摘要】:为保证重点监测点的有效性,在中部设置备用监测点。图5-26 B区负二层外墙钢筋应力监测点布置图图5-27 B区顶板钢筋应力监测点布置图图5-28 B区顶板钢筋应力监测点应力计定位图2)检测方案的实施及时间节点B区底板中监测元件的埋设B区底板,板厚2 000毫米,26 000毫米×26 000毫米(长×宽)。

金融服务区建筑群的检测点布置和实施

1)监测点的布置

(1)B区底板(标高为-19~-17米)钢筋应力监测

在标高为-19米到-17米板的上部、中部、下部分别按图5-16布置CT001D(上,中,下)、CT002D(上,中,下)、CT003D(上,中,下)和KB001D(上,中,下)共计12个监测点,均匀分布。为保证重点监测点的有效性,在中部设置备用监测点。将同一高度各应力计电缆线均延伸至KB001D位置,然后再往上部延伸,并接入基坑旁的无线检测仪中,具体传感器连线走向见图5-17。

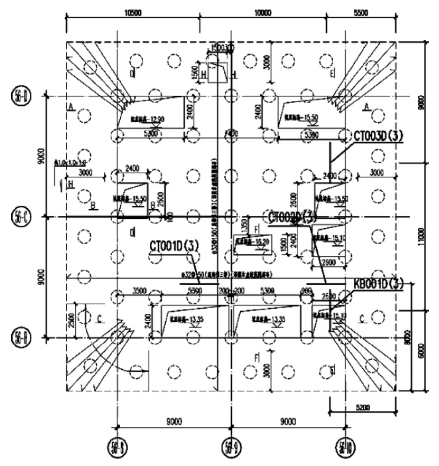

图5-16 B区底板(标高为-19~-17米)钢筋应力监测点布置图

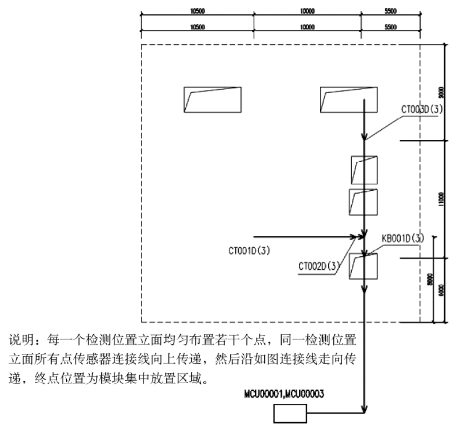

图5-17 B区底板(标高为-19~-17米)传感器电缆路线图

(2)B区底板(标高为-17~-11米)钢筋应力检测

在标高为-17米到-11米板东西方向轴线之间按图5-18由西向东依次布置PTB001(5)、PTB002(3)、CT001(9)和CT002(7),南北方向轴线之间按图5-18由南向北依次布置PTB003(3)、PTB004(5)、KB001(3)和CT003(9)共计44个监测点。各位置应力计按图5-19和图5-20布置,各传感器电缆线于同一位置往上延伸至顶部,并按图5-21所示线路走向将电缆线接到无线检测仪中,浇筑前将电缆线整理并沿钢筋理顺至仪器处,以免振捣混凝土时电缆线被破坏,影响数据采集。

图5-18 B区底板(标高为-17~-11米)钢筋应力监测点布置图

图5-19 B区底板东西方向截面钢筋应力监测点应力计定位图

图5-20 B区底板南北方向截面钢筋应力监测点应力计定位

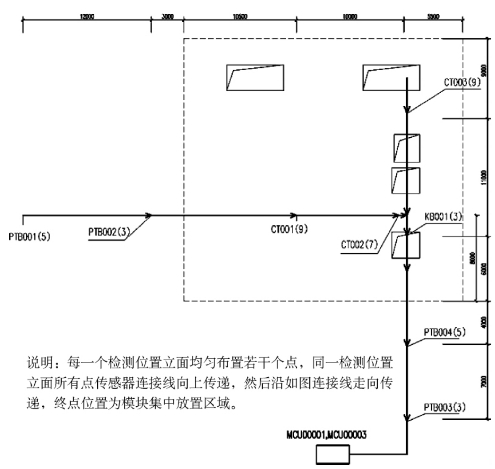

图5-21 B区底板(标高为-17~-11米)传感器电缆路线图

(3)C区底板钢筋应力监测

在东西方向轴线⑳~之间图5-22由西向东依次布置PTB2001(3)、CT2001(7)、PTB2002(3)、CT2002(7)和KB2001(3),在南北方向轴线之间由南向北依次布置KB2002(3)、CT2003(7)、PTB2003(3),共计36个监测点。各位置应力计按图5-23和图5-24布置,各传感器电缆线同一位置往上延伸至顶部,并按图5-25所示线路走向将电缆线接到无线检测仪中,浇筑前将电缆线沿钢筋顺延至仪器处,以免振捣混凝土时电缆线被破坏,影响数据采集。

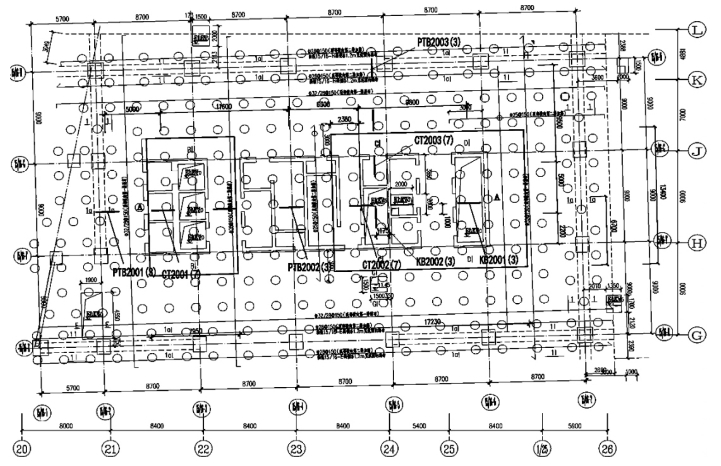

图5-22 C区底板钢筋应力监测点布置图

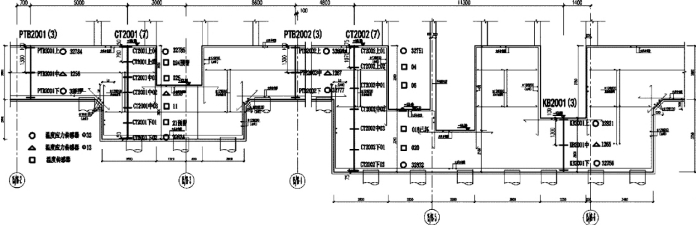

图5-23 C区底板东西方向钢筋应力监测点应力计定位图

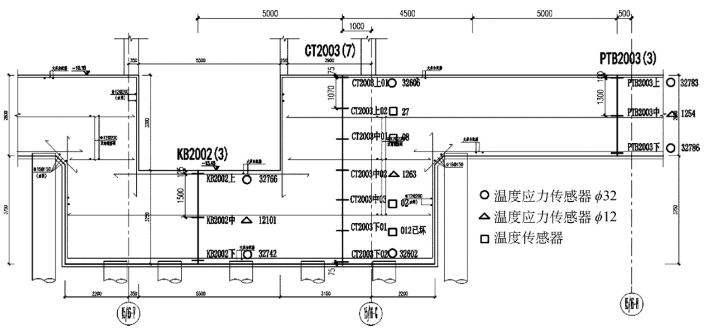

图5-24 C区底板南北方向钢筋应力监测点应力计定位图

图5-25 C区底板传感器电缆路线图

(4)B区负二层外墙钢筋应力监测

在地下负二层轴间外墙内外侧按图5-26布设F2CQ 001(L、R)~F2CQ004(L、R)共计12个监测点,均匀布置。各传感器电缆线同一位置网上延伸至顶部。

(5)B区顶板钢筋应力监测

在B区顶板东西方向轴线之间按图5-27布置DB001(2)、DB002(2)、DB003(2)和DB004(2),南北方向轴线之间布置DB005(2)、DB006(2)、DB007(2),共计14个监测点,如图5-28所示,均匀布置。各传感器电缆线同一位置往上延伸至顶部,并向南连接到仪器中。

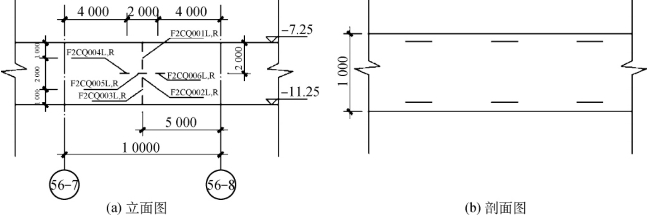

图5-26 B区负二层外墙钢筋应力监测点布置图

图5-27 B区顶板钢筋应力监测点布置图

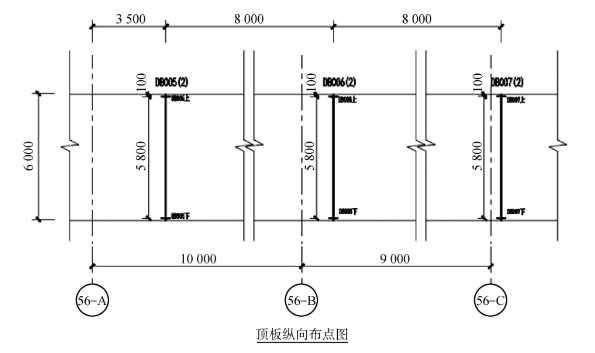

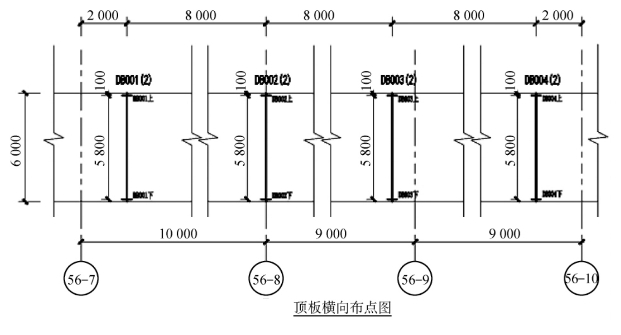

图5-28 B区顶板钢筋应力监测点应力计定位图

2)检测方案的实施及时间节点

(1)B区底板(标高为-19~-17米)中监测元件的埋设

B区底板(标高为-19~-17米),板厚2 000毫米,26 000毫米×26 000毫米(长×宽)。埋设振弦式钢筋应力计。监测元件的埋设时间详见表5-19。

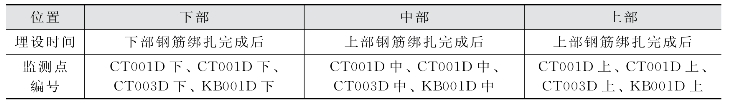

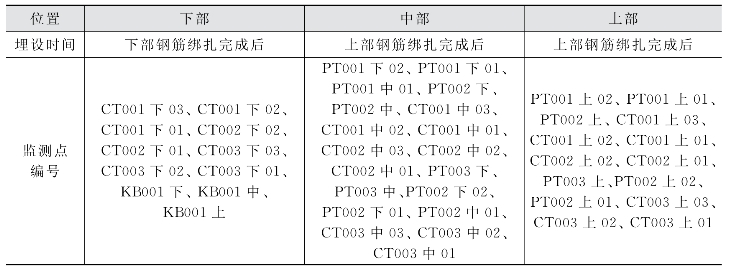

表5-19 B区底板(标高为-19米到-17米)中监测元件的埋设时间表(www.daowen.com)

(2)B区底板(标高为-17~-11米)中监测元件的埋设

B区底板(标高为-17~-11米),底板最厚6 250毫米,最薄2 250毫米。埋设振弦式钢筋应力计及温度计。监测元件的埋设时间详见表5-20。

表5-20 B区底板(标高为-17~-11米)中监测元件的埋设时间表

(3)C区底板中监测元件的埋设

C区底板最厚6 550毫米,最薄2 800毫米。埋设振弦式钢筋应力计及温度计。监测元件的埋设时间详见表5-21。

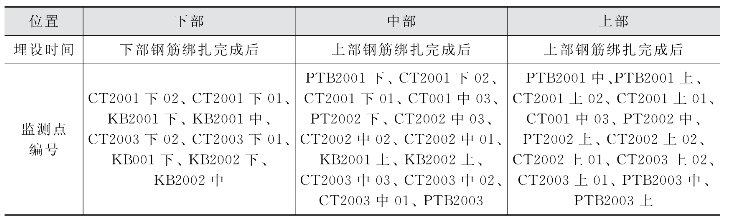

表5-21 C区底板中监测元件的埋设时间表

(4)B区负二层外墙中监测元件的埋设

地下负二层外墙厚1 000毫米。埋设振弦式钢筋应力计。监测元件的埋设时间详见表5-22。

表5-22 B区负二层外墙中监测元件的埋设时间表

(5)B区负一层外墙中监测元件的埋设

地下负一层外墙厚1 000毫米。埋设振弦式钢筋应力计。监测元件的埋设时间详见表5-23。

表5-23 B区负一层外墙中监测元件的埋设时间表

(6)B区顶板中监测元件的埋设

B区顶板厚度为600毫米。埋设振弦式钢筋应力计。监测元件的埋设时间详见表5-24。

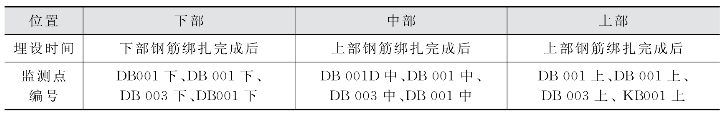

表5-24 B区顶板中监测元件的埋设时间表

3)监测点实际布设数量

泰州市金融服务区地下室B区和C区监测点设计点数为124个,为防止操作过程中发生意外,设置了6个备用监测点,共计布设130个监测点(表5-25)。

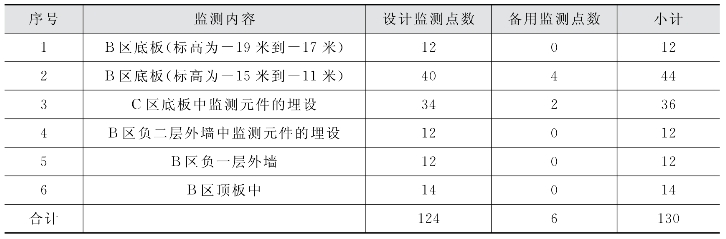

表5-25 监测点实际布设数量

4)监测项目的监测频率

在混凝土浇筑后第1~3天,每4小时采集数据一次;第4~10天,每8小时采集数据一次;第10天以后,每12小时采集数据一次,直到第28天。

5)测试主要仪器设备

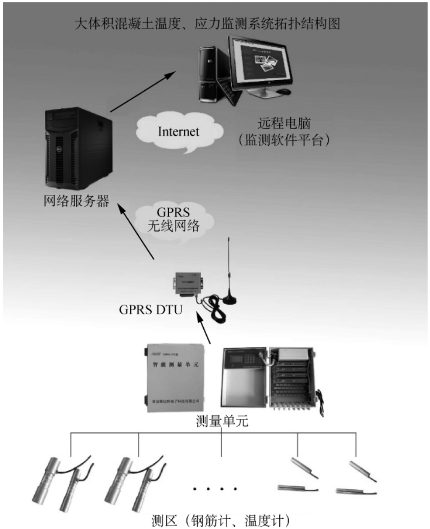

图5-29 远程监控系统拓扑结构

该工程测试主要仪器为:振弦式钢筋应力计(带测温)及温度计SWN-101型智能测量单元。远程监控系统拓扑结构如图5-29所示,SWN-01采集软件工作界面如图5-30所示,振弦式钢筋应力计(带测温)详见图5-31。测试所采用的RT-2型电阻温度计详见图5-32,施工现场已经通过电缆线连上传感器的SWN-101型智能测量单元(图5-33),顺着钢筋铺设的电缆线(图5-34),从而顺利完成监测工作。

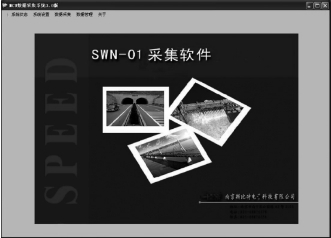

图5-30 SWN-01采集软件工作界面

图5-31 振弦式钢筋应力计(带测温)

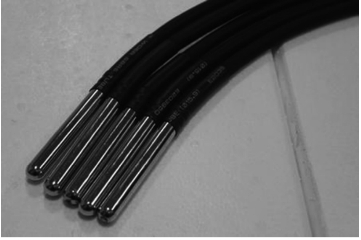

图5-32 RT-2型电阻温度计

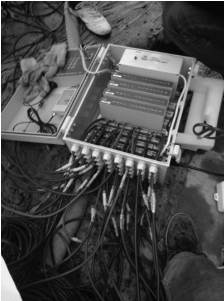

图5-33 连接型智能测量单元

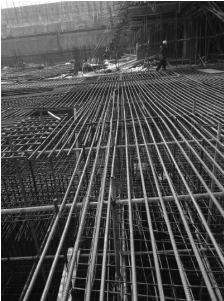

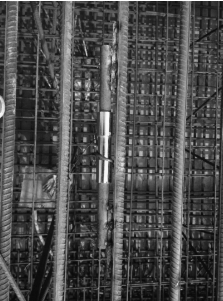

图5-34 顺着钢筋铺设的电缆线
