采用钢筋应力计来测试混凝土应力。把钢筋应力计预先安装在地下室底板、地下连续墙、顶板钢筋笼的指定位置上,以监测底板、墙体和顶板各部位所受的应力。安装时,拧下钢筋应力计两头的拉杆,在对焊机上与短钢筋(作为钢筋应力计与钢筋笼连接固定的媒介)对焊,然后将钢筋应力计按设计标高、顺序逐个与拉杆拧紧,点焊短钢筋使钢筋应力计固定在钢筋笼上。测试时,按预先标定的率定曲线,即可根据钢筋应力计频率推算出墙体所受的内力。计算公式:
式中,K为率定系数(千牛/赫兹2);F0为应力计初始频率(赫兹);Fx为应力计测试频率(赫兹);σs为实测钢筋计的应力;S为应力计截面积(米2)。
再根据混凝土应变与钢筋应变相同(即εs=εc)的原则换算成混凝土内的应力:
式中,σc为混凝土内应力;Ec和Es分别为混凝土和钢筋的弹性模量。应力符号规定:正应力为拉应力,负应力为压应力。Ec的确定方法是,依据混凝土公司所提供的混凝土各龄期的标准养护强度(表5-17),通过查阅相关文件的公式并参照有关文献的计算方法,可以推算出该混凝土各龄期的弹性模量Ec。

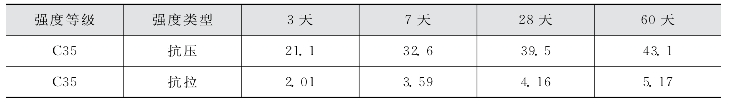

表5-17 混凝土各龄期的标准养护强度表
28天混凝土的弹性模量与抗压强度的关系如下式所示:
式中,Ec为混凝土28天的弹性模量(兆帕);fcu,K为28天混凝土的立方体抗压强度(兆帕)。计算得:(www.daowen.com)
再通过相关公式分别求得3天、7天的弹性模量,参考文献所述C40、C50的弹性模量曲线拟合得到C35的弹性模量曲线(图5-15),C35混凝土各龄期弹性模量推算值详见表5-18。

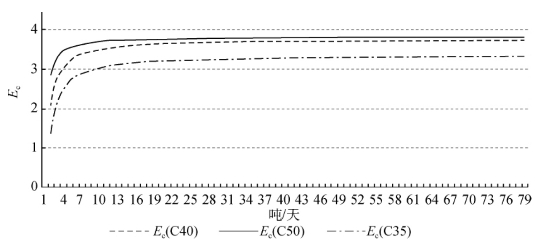

图5-15 C35的弹性模量曲线
表5-18 C35混凝土各龄期弹性模量推算值
(2)混凝土温度监测
在地下室底板、外墙、顶板内布置温度计,掌握它们的温度变化情况,以便于研究温度变化与混凝土应力变化的关系。测试采用RT-2型电阻温度计,随着埋设点处温度的变化,其内部的精密电阻值也随之发生相应变化,监测到的数据不需要换算。
(3)钢筋应力及混凝土温度数据无线监测
将钢筋预应计和温度计电缆连接到SWN-101型智能测量单元,并将此仪器放置在工地布点位置附近。在工地服务器上通过专业软件接收上述无线测量仪器发出的无线信号,获取钢筋应力及混凝土温度数据。
