地下室顶板设计-金融服务区建筑群的设计

该工程室内外高差0.45米,室外地下室顶板为-1.95米,地下室顶板覆土为1.5米。根据抗震规范要求,地下室顶板应采用梁板结构,常用的结构形式有单向次梁+框架梁、双向十字梁+框架梁、井字形次梁+框架梁和大板+框架梁等结构形式。根据工程经验,对于普通的室内楼盖,单向次梁+框架梁具有良好的造价优势,但该工程顶板覆土荷载达2.9吨/米2,另外,部分区域有消防车通过,会造成主梁高度及配筋过大。同样,由于荷载较大的原因,大板+框架梁中的大板配筋较大,用钢量较大。针对室外覆土区域采用双向十字梁+框架梁、井字形次梁+框架梁(图4-3)进行了经济性比较(表4-1),结果如下(根据钢材4 000元/吨,混凝土400元/米3评估):根据经济性对比结果及考虑其他因素,室外覆土区域最终选择井字梁布置,室内无覆土区域基本选择十字梁布置。金融服务区建筑群的一层结构布置如图4-4所示。需要指出的是,楼盖经济性与荷载大小、材料、人工和模板费用等相关,各因素的价格随市场波动,在每项工程开始前,都宜进行结构方案的经济性比较。

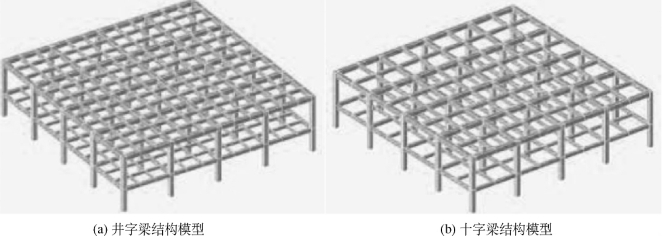

图4-3 地下室顶板结构模型(比选)

表4-1 结构布置经济性比较(www.daowen.com)

图4-4 一层结构平面布置图
