设计范围主要包括：人防地下室平时给水系统、排水系统、消火栓给水系统、自动喷水灭火系统设计及战时给排水系统设计。以下主要介绍战时给排水设计的相关内容，设计参数详见表3-13，战时掩蔽部人员饮用水靠重力自流，战时人员生活用水、战后口部冲洗由设在战时水箱旁的战时气压给水设备(临战安装)提供动力。

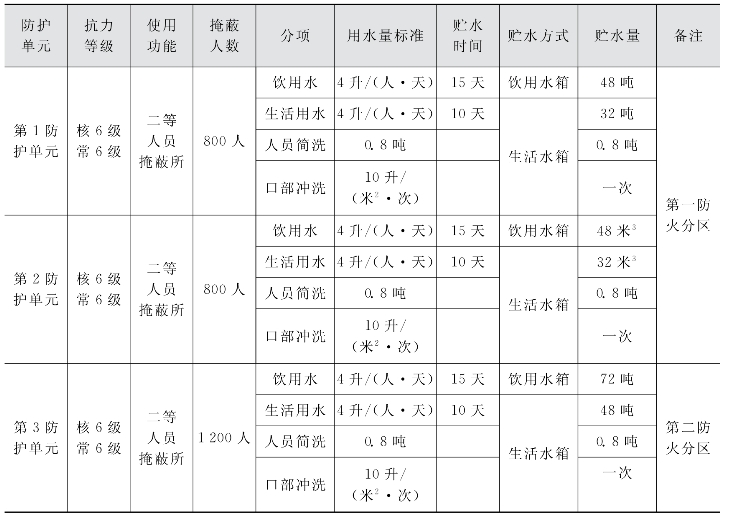

表3-13 泰州市金融服务区工程战时给排水设计参数

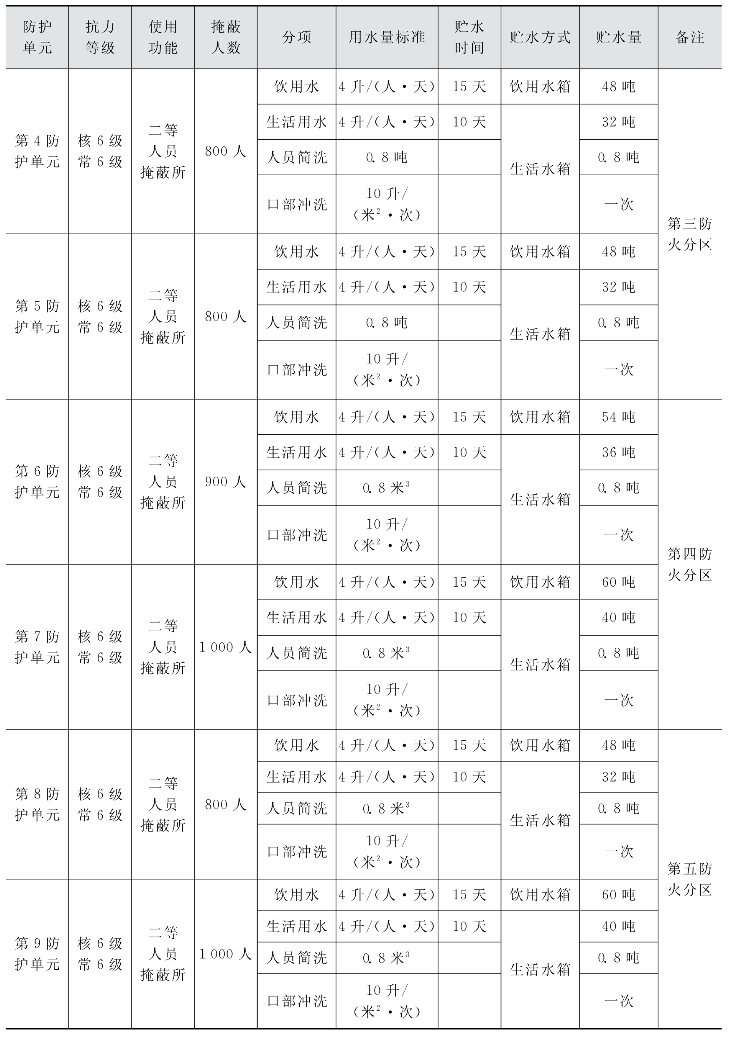

(续表)

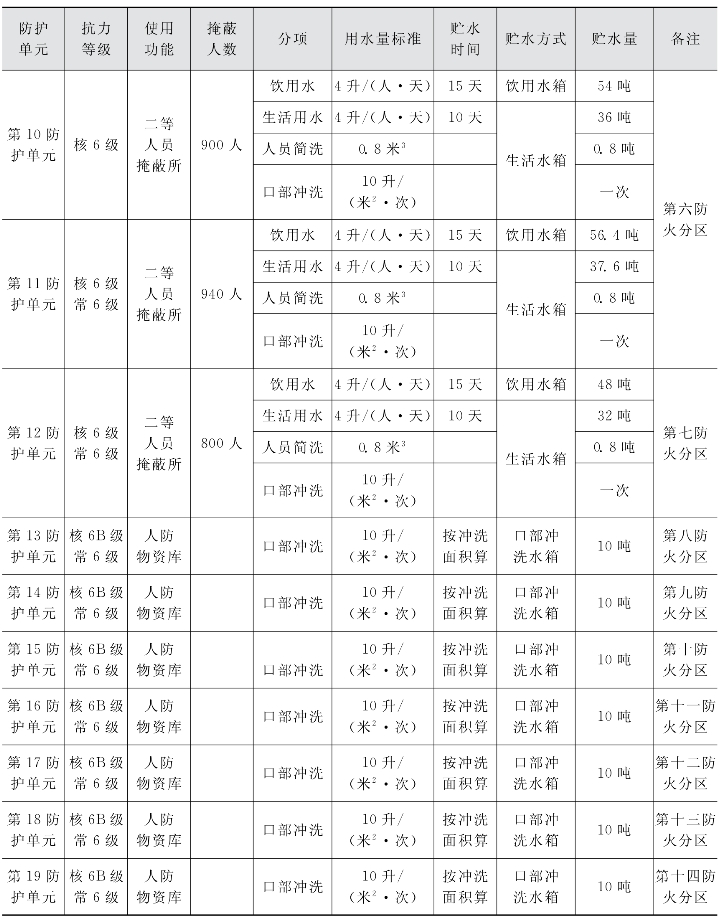

(续表)

1)消防给水设计

按小汽车车库的防火要求设置消防给水设施。室内采用消火栓系统、自动喷水灭火系统和灭火器相结合的消防系统，相关设计参数详见表3-14。

表3-14 消防给水设计参数

(1)室内消火栓系统

·消火栓以“被保护范围内任何部位都有两股充实水柱能同时到达”为原则分布设置。消火栓系统供水管道成环形布置。

·室内消火栓箱选用SG24D65Z-J型减压稳压消火栓箱，箱内设置SN65型室内消火栓一只，QZ19型直流水枪一支，DN65长25米衬胶水龙带一根，消防按钮一只。灭火器组合在箱内下方，消防箱均采用铁质箱体、铝合金面框配茶色玻璃。室内消火栓的出水方向与设置消火栓的墙面垂直，栓口中心安装高度距地面1．1米。消火栓箱箱门上设有“消火栓”或“火警119”标志。消火栓箱在钢筋混凝土墙上一律明装，砖墙上可暗装。

(2)自动喷水灭火系统

·按中危Ⅱ级设计，喷水强度8升/(分钟·米2)，作用面积160米2。采用湿式闭式系统，选用ZSS DN150型湿式报警阀。

·喷头采用动作温度为68摄氏度的喷头。自动喷水系统管路为枝状布置。

·根据建筑防火分区的划分，每个防火分区的管网始端设信号闸阀和水流指示器，分区报警。每套湿式报警阀组控制的喷头数不超过800个。一旦发生火灾，喷头动作喷水，水力报警阀报警，同时火灾区的水流指示器也向消防控制中心发出信号，显示火灾位置。消防控制中心根据报警信号，做出正确判断。

·根据建筑设计，该工程不设吊顶，故本设计除宽度大于1 200毫米的矩形风管下方增设下垂型喷头及下层汽车采用侧墙型喷头保护外，其余喷头均采用直立型喷头。侧墙型喷头平面位置为停车位托板顶端的中心，距上层托板200毫米。

·自喷管道上的阀门平时均应常开，报警阀前的控制阀门和水流指示器前的阀门均采用信号阀，能明显地显示信号闸阀的开启或关闭状态。(www.daowen.com)

(3)灭火器的配置

·灭火器按中危险级B类火灾配置，灭火器选用手提式灭火器MF/ABC4型(55B，充装4千克磷酸铵盐)，其最大保护距离12米。

·灭火器应设置在位置明显和便于取用的地点，且不得影响安全疏散，具体位置见相关图示。灭火器的摆放应稳固，其铭牌应朝外。

·成组设置的手提式灭火器设在对应大小的专用落地灭火器箱或消火栓箱内，灭火器箱不得上锁。灭火器箱上设有醒目的“灭火器”或“火警119”标志。

2)排水系统

(1)一般防空地下室在隔绝防护时间内不得向工程外部排水。如必须在隔绝防护时间内排水必须保证能连续均匀地向防空地下室室内进水并连续向室外排水，且应设有使其排水量不大于进水量的措施。

(2)收集战时生活污水的集水池，应设接至厕所排风口的通气管。防毒通道、密闭通道、扩散室的洗消废水通过排水系统排放至洗消集水井内，洗消间设洗消污水集水井收集洗消污水，洗消污废水由潜水泵提升并经专业人员处理后排放，清洁区内废水就近排至工程外市政排水管网。

3)柴油机电站

人防战时电站内有两台功率为200千瓦的发电机，考虑同时使用，油耗为0．22千克/(千瓦·小时)，储油时间为10天，储油量为25米3。战时电站用油采用自流供油，油车通过进油管自流输油至高位油箱，油箱通过电动泵输油至发电机组。油箱采用搪瓷钢板制作，在施工和安装时，必须保证严密不漏油，设置顶盖、人孔、油位计、透气管及排污管等。油箱的油位计采用透明的有机玻璃管。油箱使用前一定做好防腐处理。供油管敷设时应有0．005的坡度，坡向流动方向，同时在最高点设放气阀，最低点设放油阀。电站内各种用途的给水、排水、供油管应刷不同颜色的油漆，并标出管内水流方向以便于识别和管理。柴油机的燃油在使用前应经过净化处理，定期进行油箱底部的放空处理。柴油机组及油箱四周设置灭火沙及干粉灭火器，并固定位置。

4)管材及接口

(1)人防地下室给水管采用衬塑热镀锌钢管，DN≤80毫米采用螺纹连接；DN＞80毫米采用卡箍连接。破坏的镀锌层表面及外露螺纹部分应做煤沥青防腐处理。

(2)排水管采用热镀锌钢管，DN≤80毫米采用螺纹连接；DN＞80毫米采用卡箍连接。破坏的镀锌层表面及外露螺纹部分应做煤沥青防腐处理。

(3)室内消火栓给水管道采用热镀锌钢管及其管件，DN≤80毫米采用螺纹连接；DN＞80毫米采用卡箍连接。破坏的镀锌层表面及外露螺纹部分应做煤沥青防腐处理。安装过程中对镀锌钢管的镀锌层破坏处须进行煤沥青防腐处理。

(4)穿越人防围护结构的管道(给水引入管、排水出户管等)均预埋防护套管。

5)阀门及附件

(1)阀门：阀门严格按图设置，所有阀门安装前须逐个进行强度和严密性试验，合格后方可安装。

(2)止回阀：生活给水泵后采用微阻缓闭消声阀，其余部分均采用普通止回阀。

(3)附件：水泵吸水管、出水管上均安装可曲挠橡胶接头；管道穿越沉降缝、伸缩缝时可采用可曲挠橡胶接头。

(4)无论平时战时，管道(生活给水及消防给水引入管、排水出户管、通气管和供油管等)穿越人防工事时，均须在工事内侧设置1．6兆帕的防护阀门；防护阀门应采用阀芯为不锈钢或铜材质的闸阀或截止阀；人防围护结构内侧距离防护阀门的近端面不宜大于200毫米，阀门应有明显的启闭标志。
