修剪命令是将超出边界的多余部分修剪删除掉。与橡皮擦的功能相似，修剪操作可以修改直线、圆、弧、多段线、样条曲线和射线等。执行该命令时要注意在选择修剪对象时光标所在的位置。需要删除哪一部分，则在该部分上单击。

修剪命令有以下几种调用方法：

●命令行：TRIM／TR

●工具栏：“修改”工具栏“修剪”按钮

●菜单栏：“修改”｜“修剪”命令

●功能区：在“默认”选项卡中，单击“修改”面板中的“修剪”按钮

技巧

在修剪对象时，可以一次选择多个边界或修剪对象，从而实现快速修剪。下面使用修剪命令对如图3-44所示的单排花架进行修剪完善。

课堂举例3-10：修剪对象视频\第3章\课堂举例3-10.mp4

01 打开文件。打开本书配套光盘中的素材文件“随书文件\第03章\3.4.3修剪对象.dwg”。

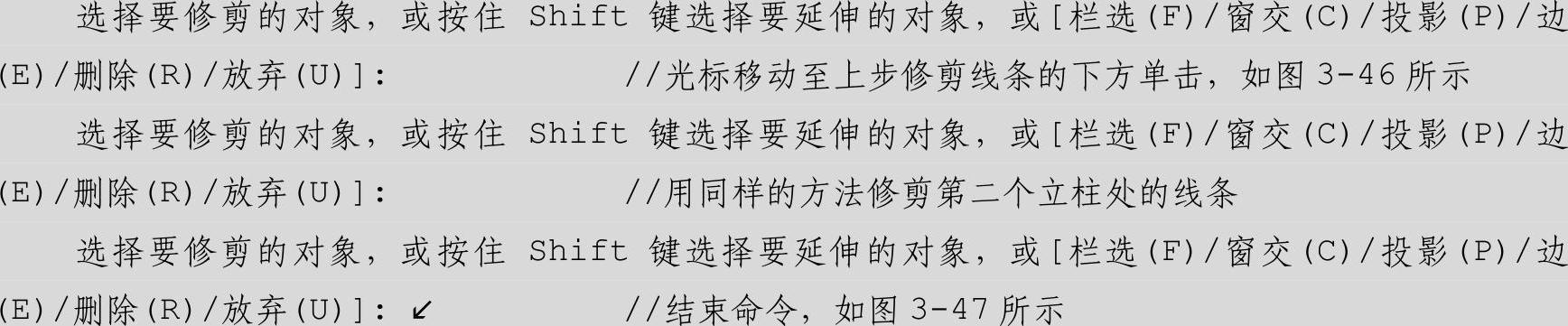

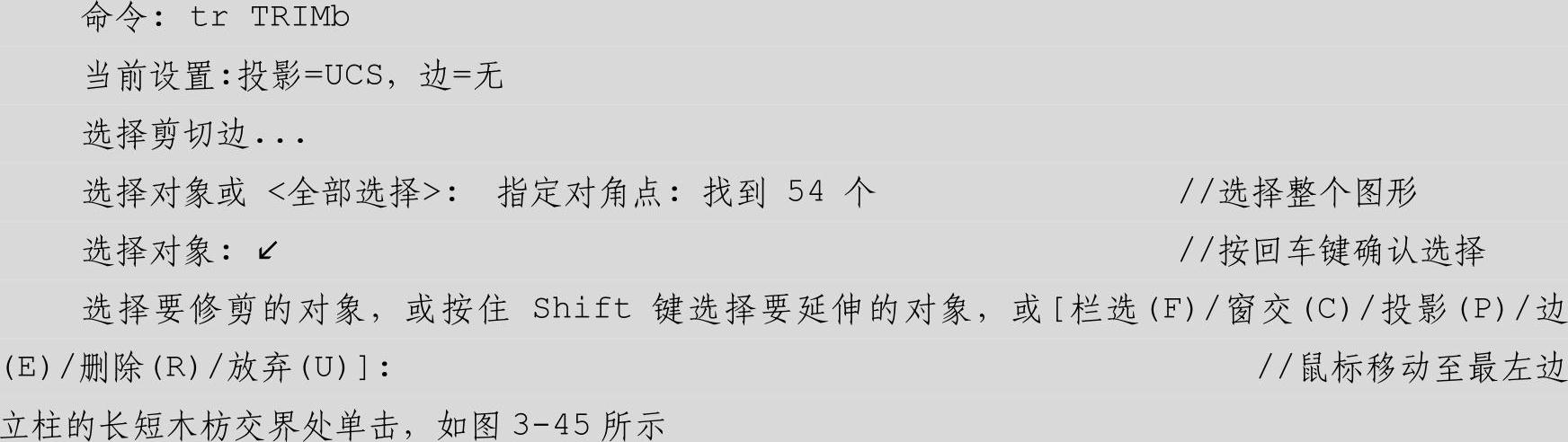

02 在命令行中执行TR命令，命令行操作过程如下：

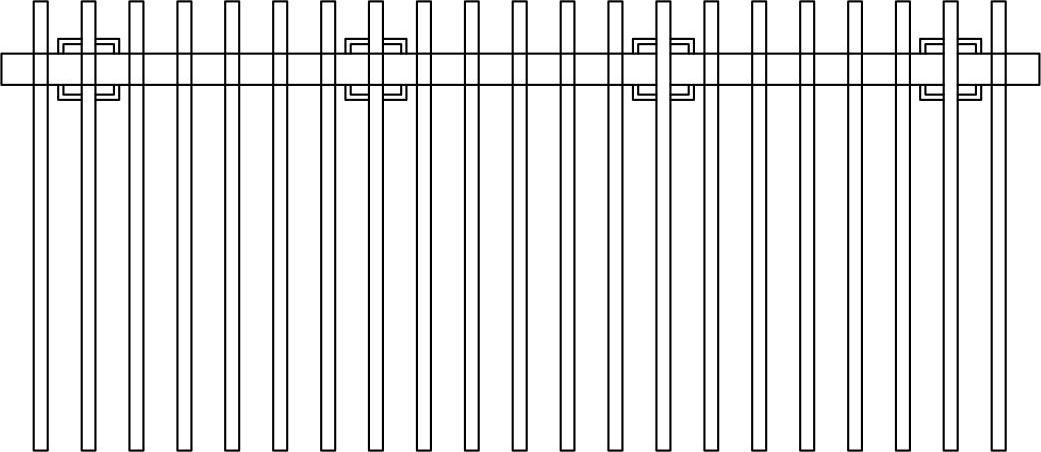

图3-44 原文件(www.daowen.com)

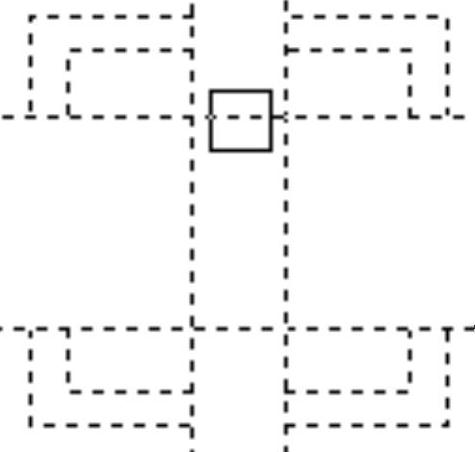

图3-45 修剪多余线条

命令行主要选项介绍如下：

●栏选[F]：选择与选择栏相交的所有对象。选择栏是一系列临时线段，它们是用两个或多个栏选点指定的。选择栏不构成闭合环。

●窗交[C]：选择矩形区域（由两点确定）内部或与之相交的对象。

●投影[P]：指定修剪对象时使用的投影方式。

●边[E]：确定对象是在另一对象的延长边处进行修剪，还是仅在三维空间中与该对象相交的对象处进行修剪。

●删除[R]：删除选定的对象。此选项提供了一种用来删除不需要的对象的简便方式，而无需退出TRIM命令。

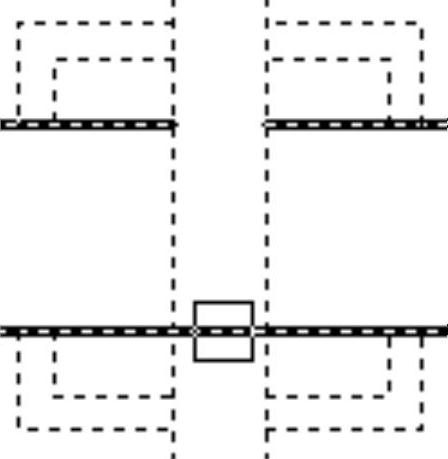

图3-46 修剪多余线条

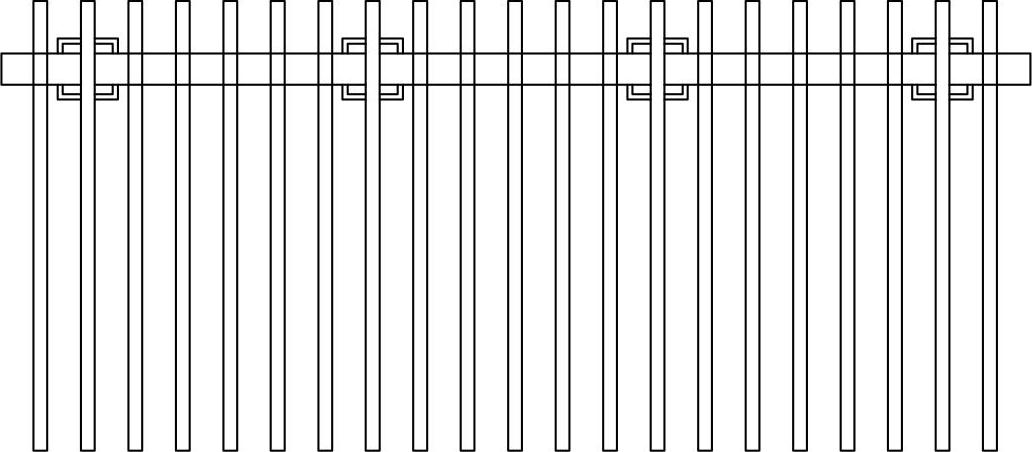

图3-47 修剪结果
