阵列命令是一个功能强大的多重复制命令，它可以一次将选择的对象复制多个并按一定规律进行排列。

阵列命令有以下几种调用方法：

●命令行：ARRAY/AR

●工具栏：“修改”工具栏“阵列”按钮

●菜单栏：“修改”｜“阵列”命令

●功能区：在“默认”选项卡中，单击“修改”面板中的“阵列”按钮

根据阵列方式不同，可以分为矩形阵列、路径阵列和环形（极轴）阵列。调用ARRAY命令时，命令行会出现相关提示，提示用户设置阵列类型和相关参数。

1．矩形阵列

矩形阵列就是将图形呈矩形一样进行排列，用于多重复制那些呈行列状排列的图形，如园林中规则排列的汀步路、建筑物立面图的窗格、规律摆放的桌椅等。

下面使用矩形阵列将如图3-31所示的汀步石向右复制，具体操作如下：

课堂举例3-6：矩形阵列视频\第3章\课堂举例3-6.mp4

01 打开文件。打开本书配套光盘中的素材文件“随书文件\第03章\3.3.4.1矩形阵列对象.dwg”。

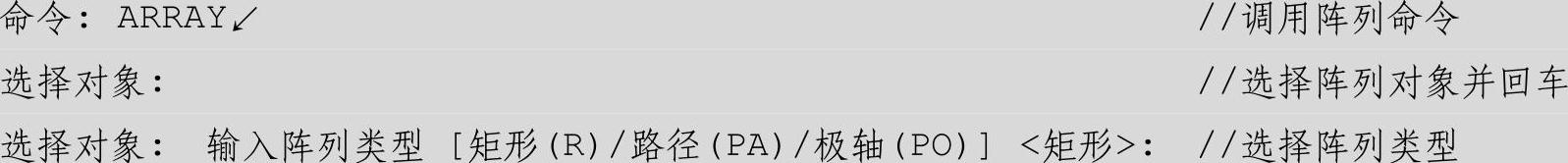

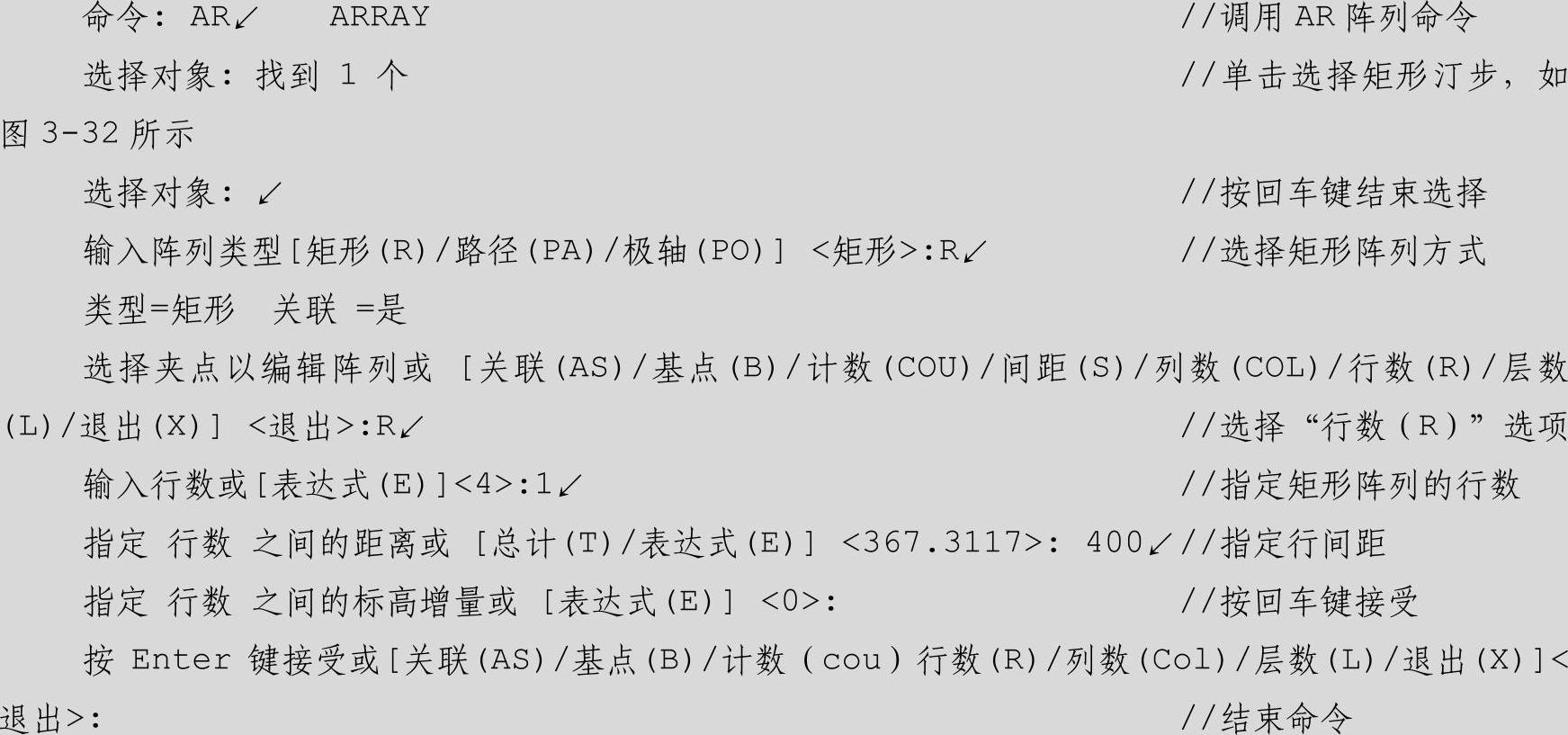

02 在命令行中执行AR命令，按照系统提示进行操作：

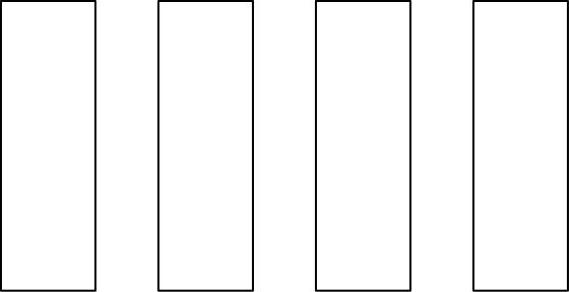

03 阵列结果如图3-33所示。

图3-31 原文件

图3-32 选择阵列对象

图3-33 阵列结果

命令行各选项含义如下：

●“为项目数指定对角点”：设置矩形阵列的对角点位置，确定阵列的行数和列数。

●“计数”：设置阵列的●项目数和列项目数。

●“间距”：设置阵列的●偏移距离（包括图形对象本身的距离长度）和列偏移距离（包括图形对象本身的距离长度）

●“角度”：设置指定行轴角度，使阵列有一定的角度。

注意

在进行参数设置时，行距、列距和阵列角度值的正负会影响阵列的方向。

2．环形阵列

环形阵列可将图形以某一点为中心点进行环形复制，阵列结果是使阵列对象沿中心点的四周均匀排列成环形。

下面使用环形阵列命令，将配套光盘中的植物图例素材的叶片补充完整。

课堂举例3-7：环形阵列视频\第3章\课堂举例3-7.mp4

01 打开文件。打开本书配套光盘中的素材文件“随书文件\第03章\3.3.4.2环形阵列对象.dwg”，如图3-34所示。

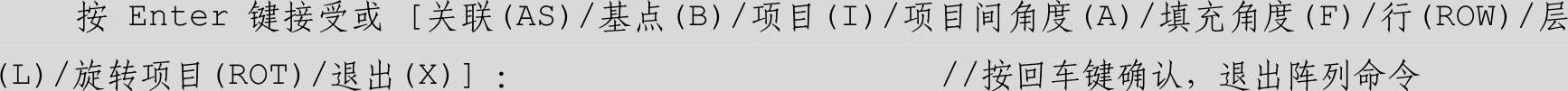

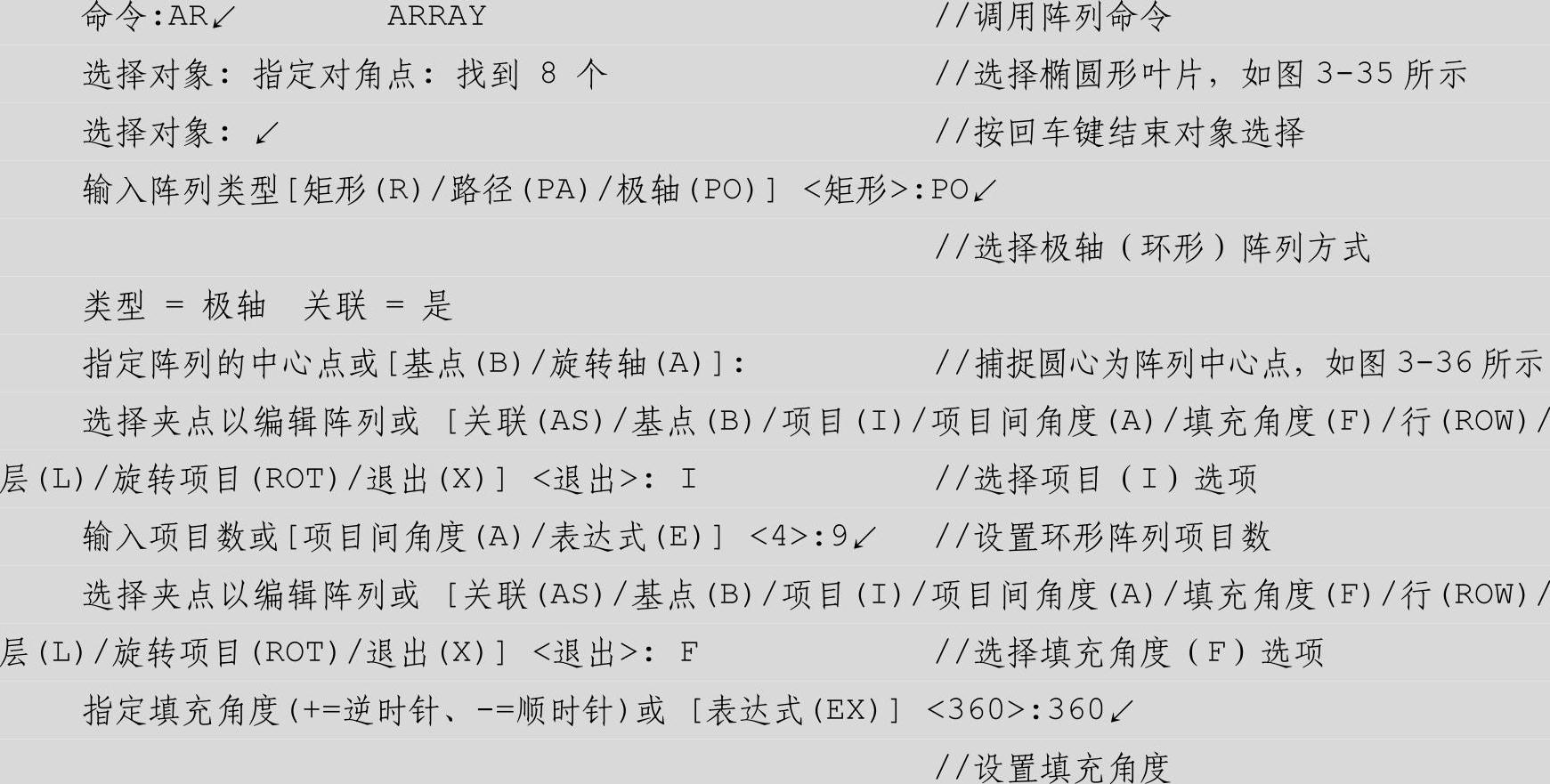

02 在命令行中执行AR命令，设置环形阵列参数，命令行操作如下：(www.daowen.com)

03 环形阵列结果如图3-37所示。

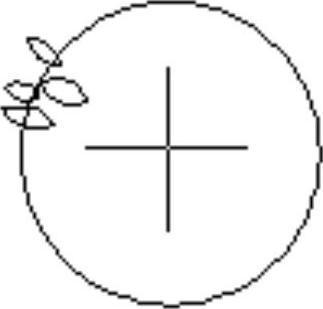

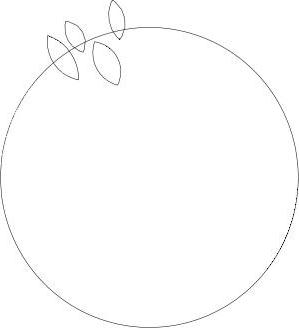

图3-34 原文件

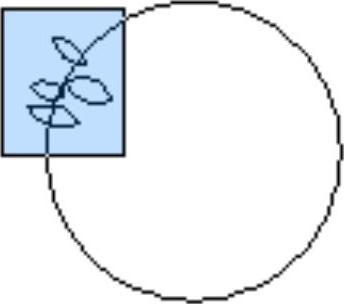

图3-35 选择对象

图3-36 指定中心点

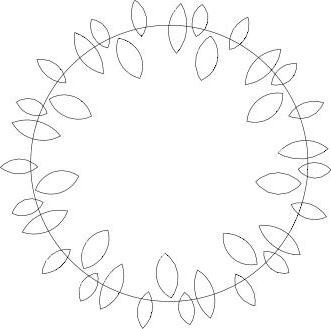

图3-37 阵列结果

命令行各选项含义如下：

●“中心点”选项区域：在命令●窗口中，输入环形阵列的中心点坐标，或者单击

右边的按钮切换到绘图窗口，在屏幕上直接指定阵列的中心点。

●“输入项目数或”选项区域：指定环形阵列的数目。

●“指定填充角度”：设置在阵列时对象的旋转角度。

3．路径阵列

路径阵列可以将图形沿某一路径阵列。在绘制沿园路排列的树阵或园灯时，会经常需要使用此阵列方式。

下面使用路径阵列，将配套光盘中的植物图例素材进行阵列。

课堂举例3-8：路径阵列视频\第3章\课堂举例3-8.mp4

01 打开文件。打开本书配套光盘中的素材文件“随书文件\第03章\3.3.4.3路径阵列对象.dwg”，如图3-38所示。

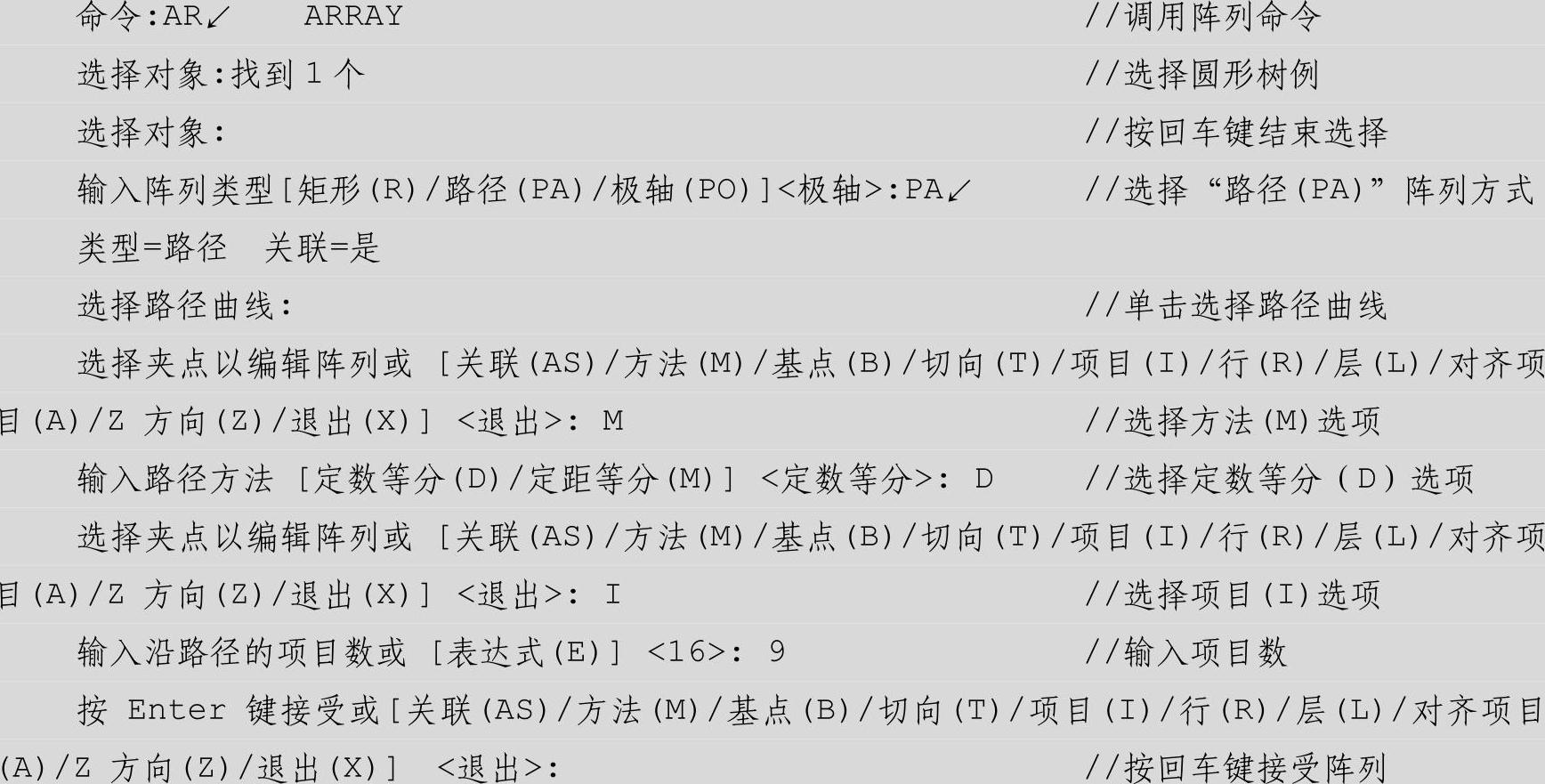

02 在命令行中执行AR命令，按系统提示进行操作：

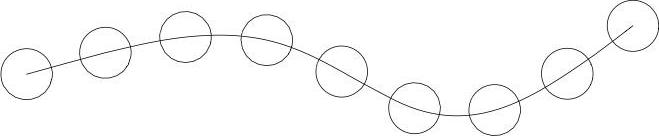

03 最终路径阵列结果如图3-39所示。

图3-38 原文件

图3-39 阵列结果

命令行主要选项含义如下：

●路径曲线：图形对象进行阵列排列的基线。

●输入沿路径的项目数：阵列对象之间的距离。

●定数等分(D)：将图形对象在路径曲线上按项目数等分。

●总距离(T)：设定图形对象进行阵列的总距离。
