修订云线是一类特殊的线条，它的形状类似于云朵，主要用于突出显示图样中已修改的部分，在园林绘图中常用于绘制灌木，如图2-35所示。其组成参数包括多个控制点、最大弧长和最小弧长。

绘制修订云线的方法有以下几种：

●菜单栏：“绘图”|“修订云线”命令

●工具栏：“绘图”工具栏“修订云线”按钮

●命令行：REVCLOUD

●功能区：在“默认”选项卡中，单击“绘图”面板中的“修订云线”按钮

执行该命令后，命令行提示如下：

其各选项含义如下：

●弧长：指定修订云线的弧长，选择该选项后需要指定最小弧长与最大弧长，其中最大弧长不能超过最小弧长的3倍。

●对象：指定要转换为修订云线的单个闭合对象。

●样式：用于选择修订云线的样式。选择该选项后，命令提示行将出现“选择圆弧样式[普通（N）/(C)]<普通>：”的提示信息，默认为“普通”选项。

技巧(www.daowen.com)

在绘制修订云线时，若不希望它自动闭合，可在绘制过程中将鼠标移动到合适的位置后，单击鼠标右键来结束修订云线的绘制。

下面通过将半径为500的圆转换为修订云线（设置最大弧长为300，最小弧长为100），来讲解修订云线的绘制方法。

课堂举例2-10：转换绘制修订云线视频\第2章\课堂举例2-10.mp4

绘制圆。在“默认”选项卡中，单击“绘图”面板中的“圆”按钮，绘制一个半径为500的圆。结果如图2-36所示。

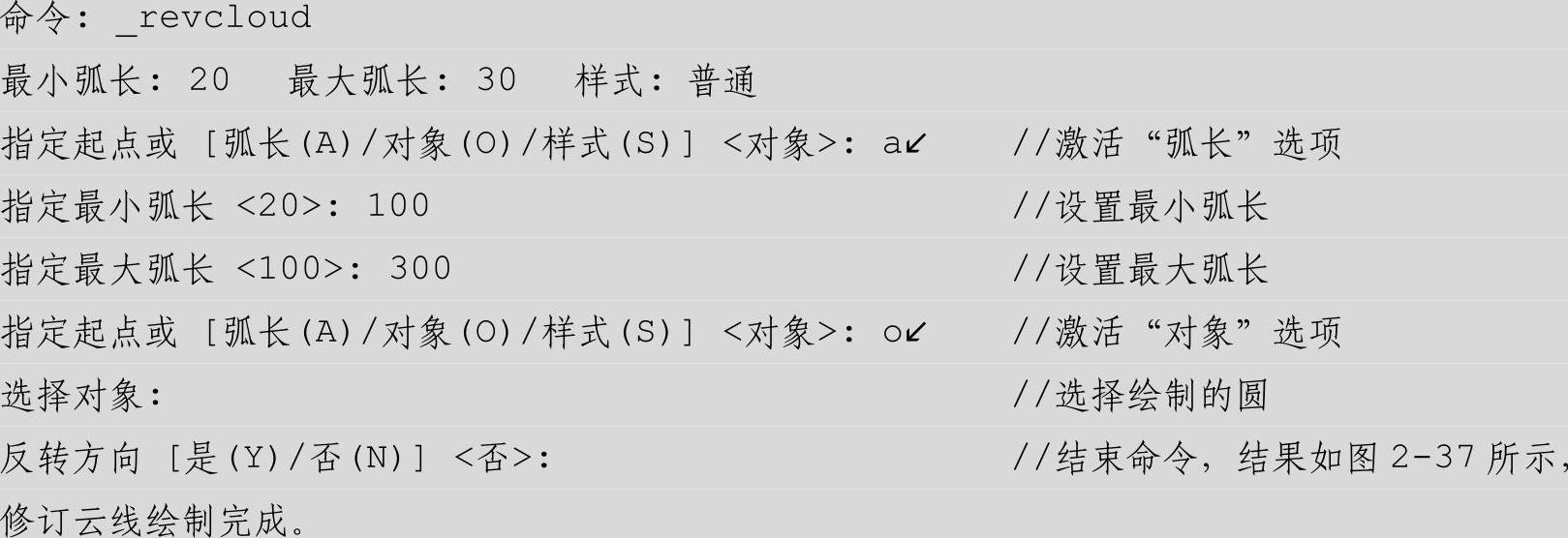

01 在“默认”选项卡中，单击“绘图”面板中的“修订云线”按钮，将绘制的圆转换成修订云线，命令行操作过程如下：

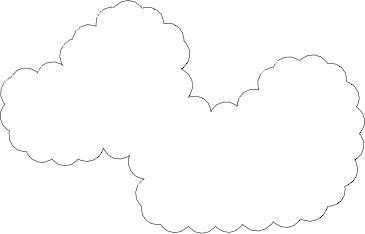

图2-35 修订云线

图2-36 绘制圆

图2-37 修订云线转换结果
